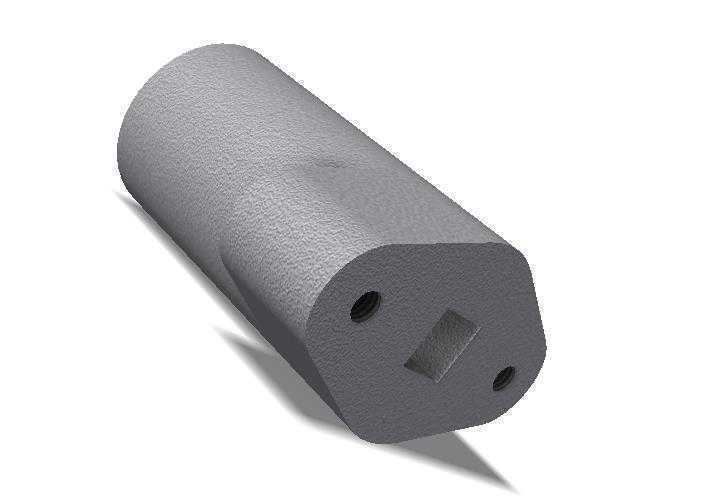

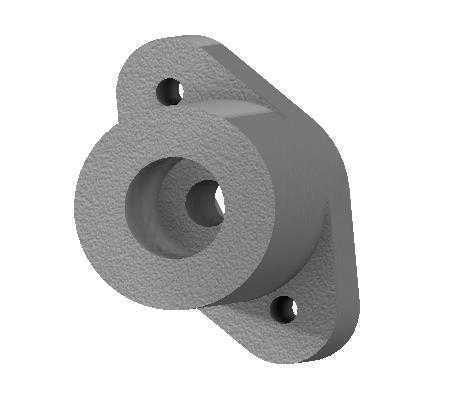

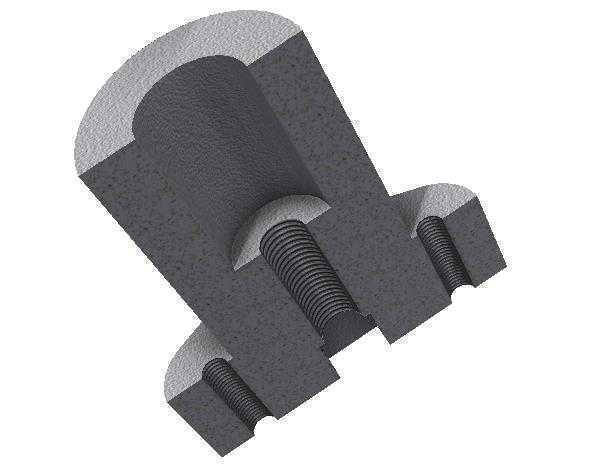

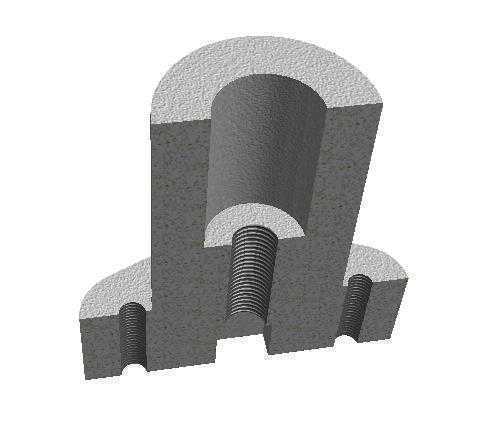

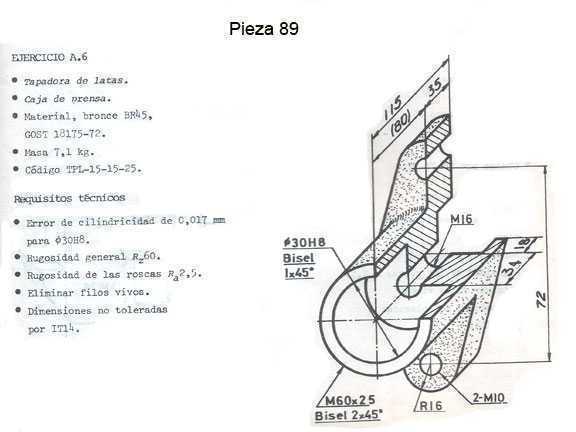

这类带内螺纹与侧部安装孔的夹套式承压座,多应用在小型手动压装设备、工位级压合工装的执行端,作为压头与施压驱动件之间的连接承载构件,日常在汽配小零件压装、电子元器件引脚压合、小型轴承外圈压入机座这类轻载压装工位上十分常见,区别于大吨位压力机的重型模座,这类构件适配的压装力通常在5kN以内,侧重安装便捷性与同轴度保持能力,不需要额外做复杂的预应力强化处理。从结构本身来看,主体采用半开放夹套式腔体设计,主腔体为阶梯盲孔结构,上部大直径段用于容纳压头的导向柄部,孔壁与压头柄的配合公差选H7/g6即可满足日常工位的导向精度需求,不需要过高的配合精度徒增加工成本;下部小直径段加工连续内螺纹,用于和驱动端的施压螺杆连接,
螺纹旋合长度设计为螺纹公称直径的1.2倍,既可以保证传力过程中螺纹牙不会发生剪切失效,也避免过长旋合长度带来的装配卡顿问题。侧部均匀分布的三个带内螺纹的安装凸耳,是用于穿装锁紧螺钉,当压头柄插入主腔体后,拧紧三个侧部螺钉即可从三个方向对压头柄实现径向锁紧,避免压装作业过程中压头出现周向转动或者轴向窜动;三个凸耳的安装端面做了0.2mm的沉台处理,保证螺钉拧紧后端面完全贴合,不会出现螺钉头凸出干涉周边工装布局的问题,凸耳根部做了R2的圆角过渡,避免压装受力时根部出现应力集中导致开裂。设计过程中首先要确定的是安装边界尺寸,主腔体的外径根据适配的压头最大直径确定,通常比压头柄直径大12-15mm即可保证足够的侧壁强度,
整体轴向长度要满足压头柄插入深度不小于2倍压头柄直径,保证压装时压头不会出现偏摆;侧部三个安装凸耳的中心分布圆直径要比主腔体外径大8-10mm,预留出螺钉穿装的扳手操作空间,凸耳的厚度不小于螺钉公称直径的0.8倍,保证螺钉锁紧时凸耳不会发生弯曲变形。选材方面常规工位用45号钢调质处理即可,硬度控制在HB220-250,兼顾强度与机加工性能,如果是用于有腐蚀性介质的作业工位,可以更换为304不锈钢材质,不需要做额外的表面处理;主腔体的内孔加工时要注意与下端内螺纹的同轴度控制在φ0.05mm以内,避免装配后压头与施压螺杆不同轴,导致压装过程中出现侧向力,损伤被压装工件的表面精度。实际装配使用时,要先将施压螺杆完全旋入下端内螺纹,
确认螺纹旋合无卡滞后再插入压头柄,调整压头的周向角度到作业需要的位置后,再按对角顺序逐步拧紧三个侧部锁紧螺钉,不要单次拧紧单个螺钉,避免压头被顶偏导致同轴度超差;日常维护时要定期清理主腔体内壁的铁屑、油污残留,每次更换压头后要检查侧部螺钉的锁紧力矩,避免长期反复受力后螺钉松动引发作业故障。这类结构的优势在于可以快速更换不同规格的压头,不需要整体拆卸连接座与驱动端的连接,大幅缩短工位换型的调整时间,相比一体式压头座,适配性更强,在多品种小批量的压装作业场景下,能有效降低工装的备库成本,不需要为每一种压头单独配置对应的连接基座。结构的壁厚设计上,主腔体侧壁的最小厚度不小于内孔直径的0.25倍,保证压装反作用力作用下侧壁不会发生胀形变形,侧部螺纹孔的深度不小于螺钉公称直径的1.5倍,保证螺纹连接有足够的锁紧力,不会在反复冲击载荷下出现螺纹滑牙的问题。
