工业设备铰接式连接固定支撑构件

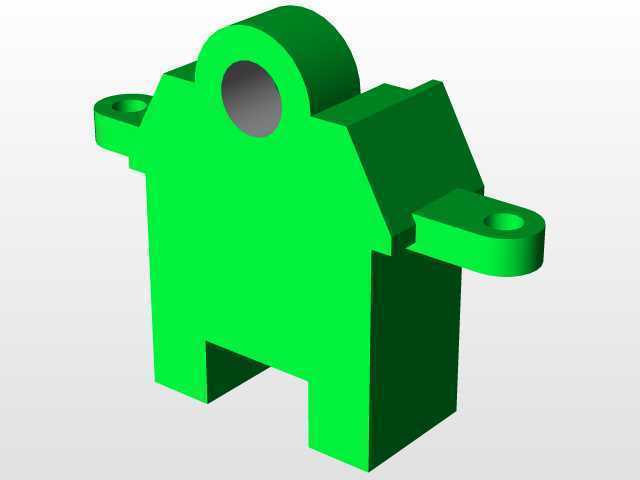

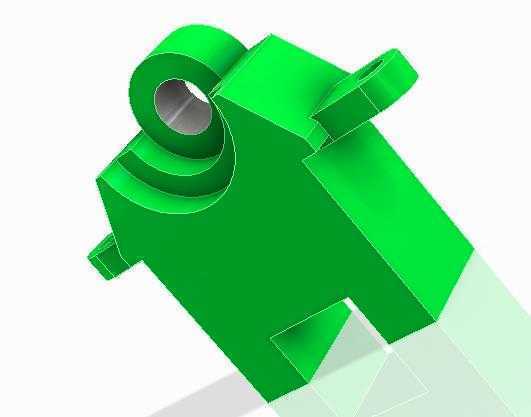

　　该构件属于工业设备铰接连接类支撑部件，主要应用在需要实现小角度摆动传动、多部件铰接联动的机械结构场景中，常见于轻工自动化生产线的摆臂驱动端、小型输送设备的张紧调节机构、非标工装夹具的活动压合端等位置，承担相邻两个运动部件之间的连接承载、铰接转轴定位以及运动轨迹约束的作用。从结构设计逻辑来看，构件主体采用块状承力基体作为核心承载结构，基体上方设置同轴贯通的铰接孔位，孔位周边做环形加厚凸台处理，这一设计是为了降低铰接转轴配合面的接触应力，避免长期往复摆动过程中孔位出现磨损失圆、形变开裂的问题，凸台的厚度根据常规铰接副的剪切力计算值设定，能够覆盖多数轻载摆动工况的载荷需求。基体侧方延伸出两个带孔的安装支耳，

　　支耳与主基体之间做了渐变式加强筋过渡，没有采用直角拼接结构，一方面是为了减少注塑或铸造成型过程中的应力集中问题，降低零件成型后的内应力残留，另一方面支耳上的通孔用于穿装定位销或者紧固螺栓，实现构件与相邻摆动部件的刚性连接，支耳的伸出长度经过安装边界校核，既保证连接时有足够的操作空间完成紧固件装拆，也不会因为伸出过长导致构件整体占用空间过大，影响周边其他部件的布局。构件下方设置的两个定位凸块，主要用于和配套的基座卡槽配合实现预定位，安装时可以先将凸块卡入基座的对应槽位，完成构件的初步位置固定，再穿装铰接轴与紧固件，大幅降低装配过程中的对位难度，提升现场装配效率，凸块的尺寸公差按照IT7级精度设计，与卡槽的配合间隙控制在0.

　　02mm到0.05mm之间，既保证装配时能够顺利推入，也不会因为间隙过大导致装配后构件出现晃动偏移。从安装边界来看，该构件的整体外轮廓尺寸适配常规10mm到16mm直径的铰接转轴，铰接孔的表面粗糙度要求控制在Ra1.6以内，能够适配铜套、滚针轴承等多种铰接配套衬套的安装需求，构件整体的安装空间占用在长宽高120mm80mm70mm的区间内，不需要预留过大的周边操作空间，适合在布局紧凑的非标设备内部安装使用。在功能特性上，该构件能够承受径向1200N以内的摆动载荷，往复摆动角度范围覆盖0到45度，能够满足多数轻载铰接工位的运动需求，构件的棱角位置均做了R2到R3的圆角处理，避免装配过程中尖锐边角划伤操作人员，也减少零件运输、

　　周转过程中因为磕碰导致的边角缺损问题。设计过程中优先考虑了零件的工艺适配性，整体结构没有复杂的倒扣或者深腔结构，无论是采用机加工、注塑成型还是铸造成型都能够快速完成生产，不需要设计复杂的成型模具或者专用工装，能够有效降低零件的生产制造成本，同时构件的各个安装孔位、配合面都设置了统一的设计基准，后续如果需要针对不同工况做尺寸调整，只需要修改对应参数即可完成衍生型号的快速设计，具备较好的结构通用性。
