双耳式U型铰接安装固定支座结构

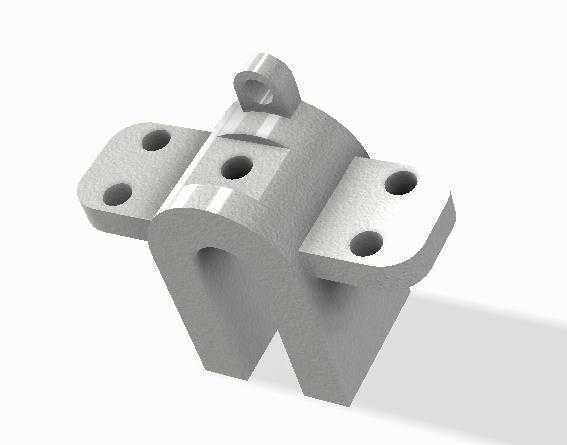

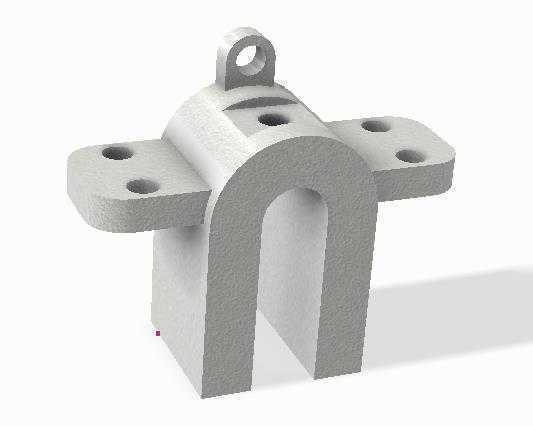

　　这类双耳式U型铰接支座，在轻载传动链路、小型工装夹具、非标自动化设备的摆动连接环节应用十分广泛，日常做设备改型或者小型传动机构设计时，经常会用到这类构件来实现两个部件间的铰接摆动支撑，替代传统的分体式销轴座组合，减少装配时的同轴度调校工作量。从结构功能来看，该支座主体采用U型开口的整体式结构，两侧的安装耳板上各设置两个贯通安装孔，单耳板双孔的布局能够保证支座固定到安装基面后不会发生绕单孔的转动，相比单孔固定的耳座抗扭转性能提升明显，能够承受铰接部位传递的径向载荷与小幅摆动带来的交变冲击力。顶部设置的带孔吊耳结构，并非冗余设计，在实际设备装配中，既可以作为小型拉线、复位弹簧的挂接位点，也能够在设备检修时作为起吊穿绳位点，

　　方便整个铰接模块的整体拆装，不用额外在支座上焊接临时吊点，避免焊接变形影响铰接孔的同轴精度。设计这类支座时，首先要确定的是U型槽的开口宽度，这个尺寸直接决定了能够适配的铰接摆臂厚度，槽宽过小会导致摆臂装配卡滞，摆动过程中出现摩擦异响，槽宽过大则会导致铰接部位存在径向窜动间隙，长期运行后销轴磨损速度加快，一般会根据适配摆臂的厚度预留0.1-0.2mm的间隙，兼顾装配便利性与运行稳定性。两侧安装耳板的孔位间距需要匹配安装基面的预留螺孔位置，做三维建模时需要提前和安装基面的孔位做干涉检查，避免出现装配时孔位错位的问题，耳板的厚度需要根据额定铰接载荷计算，保证在最大冲击载荷下耳板不会发生弯曲变形，安装孔的深度要适配所选螺栓的长度，

　　避免螺栓拧入后螺纹啮合长度不足导致连接失效。支座主体的U型圆弧过渡部位，是应力集中的高发区域，建模时不能直接做直角过渡，需要设置足够大的圆角半径，分散铰接载荷传递到支座根部的应力，避免长期交变载荷下出现根部开裂的问题，顶部吊耳的位置需要设置在支座整体重心的正上方，保证起吊时整个构件不会发生倾斜，吊耳的孔径要适配常规的检修起吊钢钎直径，一般设置为8-12mm即可满足小型构件的起吊需求。安装边界方面，该支座的底部安装面为平面结构，能够直接贴合在型材安装面或者钢板安装基面上，不需要额外做安装面的适配加工，两侧耳板向外延伸的宽度决定了安装时需要预留的操作空间，要保证螺栓能够顺利穿入并且有足够的空间拧紧扳手，

　　U型开口的朝向要根据铰接摆臂的摆动轨迹设置，避免摆臂摆动到极限位置时和支座本体或者周边构件发生碰撞。实际选型应用时，还要注意铰接销轴的配合公差，支座上的铰接孔一般采用H7公差，和销轴采用间隙配合，保证摆动顺畅，同时要预留润滑脂的加注空间，部分工况下还需要在铰接孔位置加装铜套或者自润滑轴承，降低销轴和支座本体的磨损，延长构件的使用寿命。这类整体式支座相比分体式的铰接座，装配精度更容易保证，因为两个铰接支撑位是一体加工成型的，不存在分体装配带来的同轴度误差，能够有效减少铰接部位的偏磨问题，在摆动频率不高、载荷中等的工况下，可靠性远高于拼接式的铰接结构。
