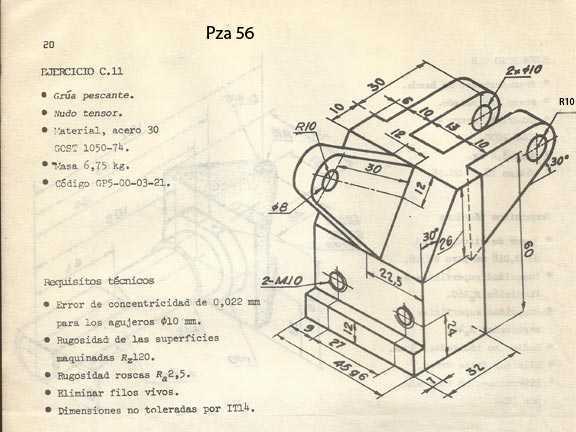

带双安装孔的楔形张紧连接构件

　　这类张紧连接构件常出现在需要持续保持传动件张紧力的设备工位上，比如轻型输送线的皮带张紧端、小型工装夹具的锁止调节段、纺织机械的纱线张力维持机构里，都能看到同结构原理的零件身影。它的核心作用是通过自身楔形面的配合，在安装完成后持续提供稳定的张紧抵紧力，避免传动带、锁止销这类部件在长期往复运行中出现松脱、滑移的问题，相比弹簧张紧结构，这种刚性楔形张紧的抗冲击能力更强，不会因为长期交变载荷出现弹力衰减，在中低速、载荷波动不算极端的工况下可靠性表现更突出。从结构设计来看，底座部分采用方形平板构型，两个对称布置的通孔是安装固定位，孔位的中心距公差需要控制在±0.05mm范围内，才能保证安装后楔形工作面的对位精度，

　　不会出现偏载导致的局部磨损加剧。底座上方伸出的两个楔形凸台，工作面做了小角度的斜面处理，角度控制在7°到12°之间，这个角度区间刚好能实现自锁效果，也就是当外部张紧力作用在斜面上时，构件不会因为反向受力出现回退松脱，不需要额外增加防松销或者紧定螺钉就能维持锁止状态，减少了装配时的零件数量。凸台侧面预留的小孔是润滑脂注油通道，长期运行时可以定期注入润滑脂，降低楔形面之间的滑动摩擦阻力，减少工作面的磨粒磨损，延长零件的更换周期。设计时需要重点考虑安装边界的尺寸匹配：底座的厚度要适配安装工位的沉台深度，不能突出安装平面影响其他部件的运行轨迹，两个安装孔的孔径要比配套使用的固定螺栓大0.2mm左右，预留出安装时的微调余量，

　　方便装配时调整楔形面的贴合间隙。楔形凸台的伸出长度要匹配被张紧部件的行程范围，保证在最大张紧行程下，楔形面的配合长度不低于总长度的三分之二，避免出现接触面积不足导致的压溃变形。实际建模过程中，楔形面的过渡圆角需要做R0.5的处理，不能出现尖锐棱边，一方面是避免热处理时出现应力集中导致的开裂，另一方面也能减少装配时棱边刮伤配合零件的接触面。底座的底面需要做平面度处理，平面度公差控制在0.03mm以内，保证安装后和安装基座的贴合紧密，不会因为贴合面存在间隙导致运行时出现振动异响。这类零件的材质一般选用45号钢做调质处理，表面做发黑防锈处理，楔形工作面可以做高频淬火提升硬度，硬度达到HRC40-45就能满足常规工况的耐磨需求，

　　如果是用在有腐蚀环境的工位，也可以换成304不锈钢材质，只是需要适当加大楔形面的接触面积，抵消不锈钢材质硬度稍低带来的压溃风险。在装配逻辑上，这类张紧构件不需要复杂的调整步骤，只需要将底座通过螺栓固定在安装位，将被张紧部件推到预设张紧位置，楔形凸台就会自动卡入配合位实现锁止，拆卸时只需要从侧面敲击凸台的预留受力面，就能解除自锁状态完成拆卸，维护操作十分便捷，很适合用在需要快速更换易损件的设备工位上，能有效减少设备停机维护的时间。建模时还要注意两个楔形凸台的对称度公差，对称度偏差不能超过0.08mm，否则会出现两个斜面受力不均的问题，长期运行后单侧磨损过快，导致张紧力不足出现设备故障。安装孔的沉头深度要和配套螺栓的头部高度匹配，保证螺栓拧紧后头部不会高出底座平面，避免和周边运动部件发生干涉。
