扶手支撑固定连接件结构设计

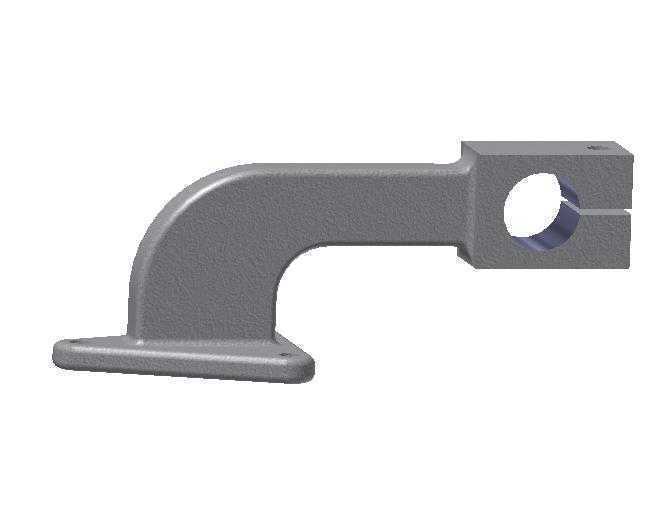

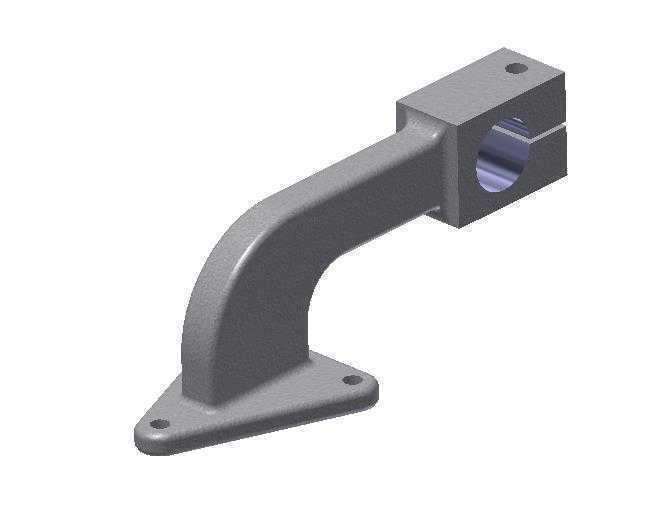

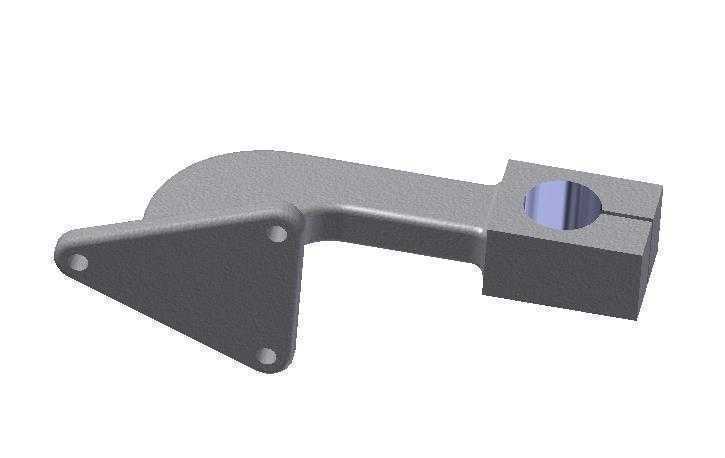

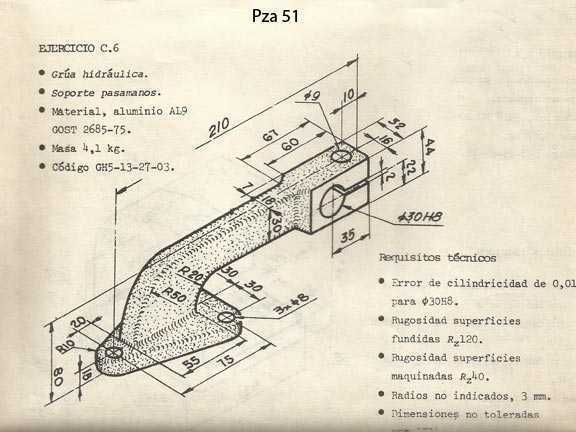

　　该支撑件主要应用于公共设施、工业设备、商用建筑的扶手系统中，作为扶手杆与安装基面之间的核心传力连接构件，承担扶手传递的竖向荷载、水平侧向推力以及偶然冲击荷载，是保障扶手系统结构稳定性与使用安全性的关键受力部件。从结构形态来看，构件整体采用一体化铸造成型后机加工的工艺路线设计，主体分为两个功能区段，一端为三角构型的安装固定翼板，另一端为带开口锁紧结构的圆管夹持座，两个区段通过变截面的过渡臂体平滑连接，整体无冗余结构，应力传递路径连续顺畅。三角翼板区域共设置三个安装孔位，孔位沿三角轮廓均匀分布，安装时可通过膨胀螺栓或机螺钉将翼板紧密贴合固定在墙面、设备框架、立柱等安装基面上，三角构型的翼板设计相比直板安装座，

　　在同等材料用量下具备更高的抗弯、抗扭截面模量，能够有效抵消扶手受载时产生的倾覆力矩，避免连接部位出现应力集中导致的变形或断裂。过渡臂体采用变厚度的弧形过渡设计，截面尺寸根据受力梯度逐步变化，在靠近夹持座的区段适当加厚截面，匹配夹持部位的锁紧受力需求，靠近安装翼板的区段则根据翼板的应力扩散范围做平滑收窄，既保证了整体结构的刚度，又合理控制了构件自重，避免材料浪费。端部的夹持座采用开口抱箍式结构，中心设置与扶手管外径匹配的圆形通孔，开口侧设置锁紧间隙，当扶手管穿入通孔后，可通过锁紧螺栓收紧开口间隙，利用金属弹性变形产生的抱紧力将扶手管牢牢固定，这种结构相比焊接固定方式，具备现场安装调节方便、后期维护更换便捷、

　　可适配一定尺寸公差范围的扶手管等优势，同时开口结构的设计也能有效释放温度变化导致的扶手管轴向伸缩应力，避免长期使用后连接部位出现松动。在安装边界设计上，三个安装孔的孔位间距经过精准核算，既保证了安装时螺栓操作的扳手空间，又避免孔位过近导致基面混凝土或基材出现开裂风险，翼板与安装基面贴合的平面设置有0.2mm的平面度公差要求，保证安装后接触均匀，不会出现局部点接触导致的应力集中。夹持座的通孔轴线与安装翼板的贴合平面之间的夹角、距离尺寸均严格匹配扶手系统的安装高度与伸出距离要求，安装后扶手管的水平度、伸出长度能够直接满足使用规范要求，无需现场额外裁切调整。在实际工程应用中，

　　该类支撑件的安装间距通常根据扶手荷载等级设置在800mm至1200mm之间，在扶手转角、端部等受力特殊位置可适当加密布置，构件表面可根据使用场景做喷塑、镀锌、抛光等不同表面处理，适配室内、户外、腐蚀环境等不同工况的使用需求。设计过程中针对构件的受力状态做了有限元仿真验证，在1.5kN/m的均布荷载与1kN的集中冲击荷载作用下，构件最大应力出现在过渡臂与夹持座的连接位置，应力值远低于常用铸造铝合金或球墨铸铁材料的许用应力，最大变形量小于0.5mm，完全满足相关安全规范的刚度要求。同时构件的所有棱边均做了圆角倒钝处理，避免安装使用过程中出现尖锐边角划伤人员的风险，开口锁紧部位的螺栓孔采用沉孔设计，锁紧后螺栓头不会突出构件表面，兼顾了使用安全性与外观整洁性。
