铰接式连接支座机械结构设计

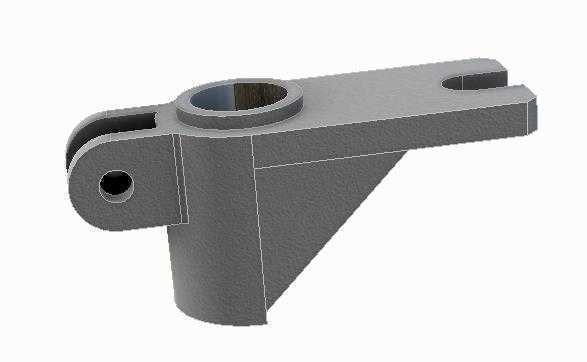

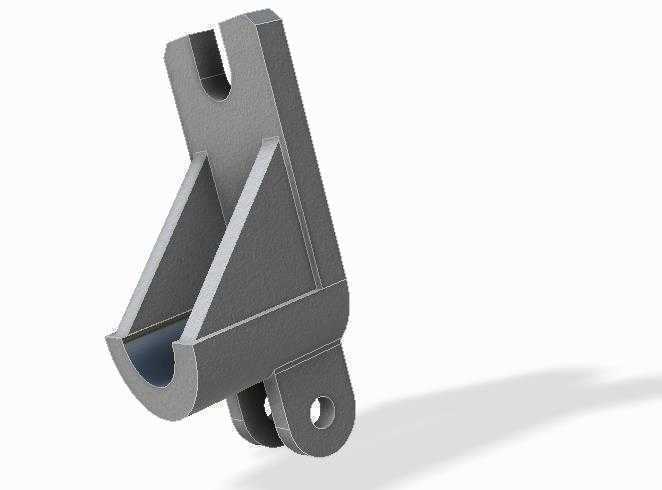

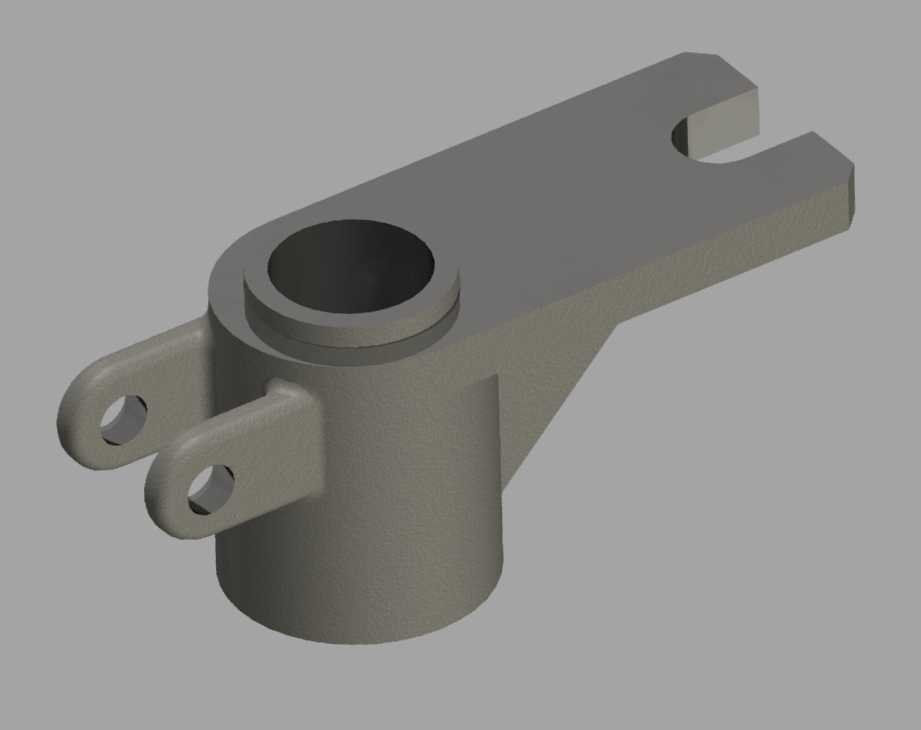

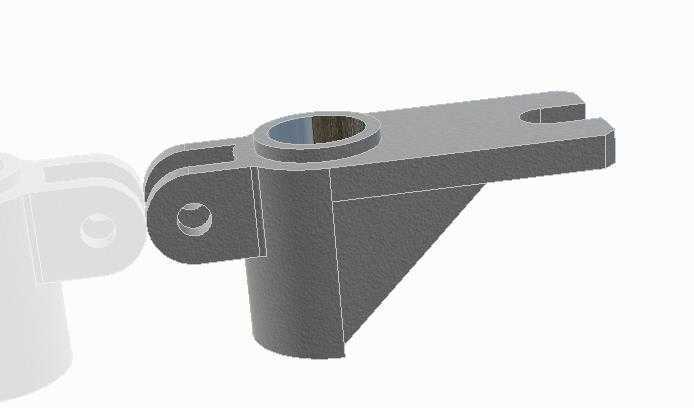

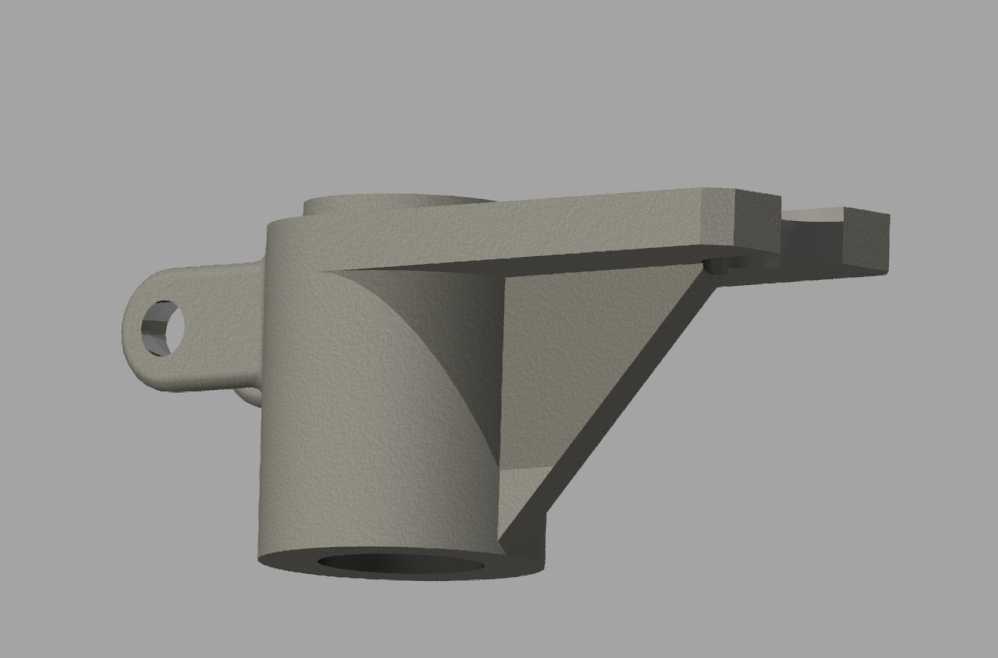

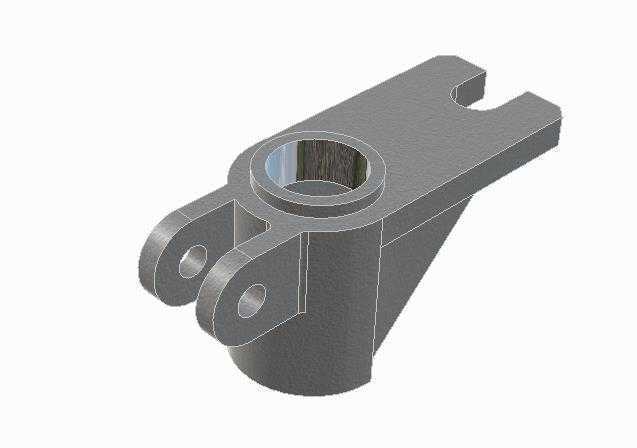

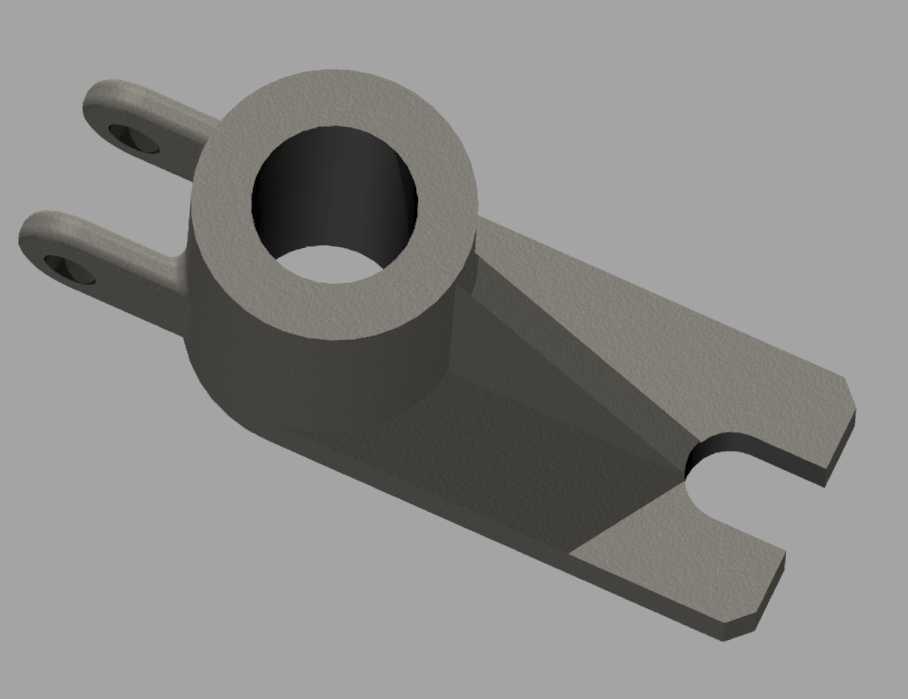

　　这类铰接式连接支座在工业设备的传动连杆系统、物料输送线的摆臂机构、工程机械的操作联动结构中应用十分广泛，核心作用是实现两个运动构件之间的铰接传动，既能够传递既定的载荷，又可以允许连接端在设定角度范围内完成摆动动作，避免刚性连接在设备运行过程中出现应力集中导致的构件断裂问题。从结构功能上看，该构件一端设置了同轴双铰接孔位，用于配套销轴与固定端基座完成铰接装配，孔位的同轴度公差直接影响后续销轴装配后的转动顺畅度，设计时预留了标准销轴的配合间隙，同时孔端做了倒角处理，既方便装配时销轴的导入，也能减少长期转动过程中孔口边缘的应力集中。构件主体采用变截面的肋板加强结构，在铰接端与末端安装位之间设置了倾斜加强筋，能够在控制整体零件重量的前提下，

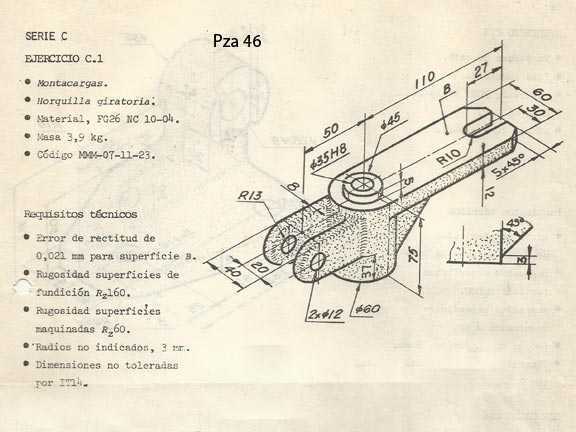

　　大幅提升构件的抗弯、抗扭载荷能力，避免设备在承受冲击载荷时构件出现形变失效。构件的末端设置了平键配合的安装槽位，用于和联动的摆臂或者拉杆完成周向固定，槽位的尺寸匹配标准平键的公差要求，能够保证传动过程中不会出现周向打滑的问题，末端的平面安装基准面经过铣削加工，能够保证与配合件安装时的贴合度，减少装配后的累计误差。从安装边界尺寸来看，构件整体的长度方向最大尺寸为110mm，铰接端的双孔中心距为45mm，铰接孔的直径匹配φ35H8的公差带，能够适配标准直径的圆柱销轴，末端安装位的宽度为60mm，安装槽的深度为27mm，构件上设置的R10、R13圆弧过渡结构，能够避免直角位置的应力集中，同时也符合铸造或者锻造毛坯的加工工艺要求，

　　减少后续机加工的余量。设计这类构件时，首先要根据实际应用场景的额定载荷计算铰接孔的剪切应力与主体截面的弯曲应力，确定各部分的壁厚与加强筋的尺寸，其次要考虑构件的运动包络空间，保证构件在最大摆动角度范围内不会与周边的其他结构件发生运动干涉，同时还要兼顾加工工艺性，所有非加工面保留毛坯的铸造圆角，机加工面明确粗糙度要求，铰接孔的内表面要求达到较高的光洁度，减少销轴转动过程中的磨损，延长构件的使用寿命。在实际装配过程中，铰接孔内通常会配套铜套或者自润滑轴承，进一步降低转动副的摩擦系数，减少日常维护的频次，构件表面根据使用环境的不同，可以选择发黑、镀锌或者喷漆的表面处理方式，提升构件的防锈耐腐蚀能力，适应不同工况下的使用需求。

　　这类构件虽然属于设备中的小型连接零件，但是其加工精度与结构强度直接影响整套联动机构的运行稳定性，一旦出现铰接孔磨损过量或者构件断裂的问题，会直接导致整套机构的动作卡滞甚至失效，因此在设计阶段需要充分考虑工况下的动载荷系数，预留足够的强度冗余，同时在尺寸标注时明确各形位公差要求，指导生产环节的加工与检验。
