带铰接耳座的筒式导向连接构件

　　该构件属于机械传动与支撑系统中的复合连接类零件，主体采用同轴筒状基体作为核心承载结构，筒体内壁为精加工配合面，主要用于穿装导向轴或支撑销轴，为相对运动部件提供径向定位与滑动导向支撑，在轻工输送线、小型工程机械操作机构、非标自动化工装的连杆传动单元中应用广泛，可同时承担径向载荷传递与多方向铰接点位的连接功能。

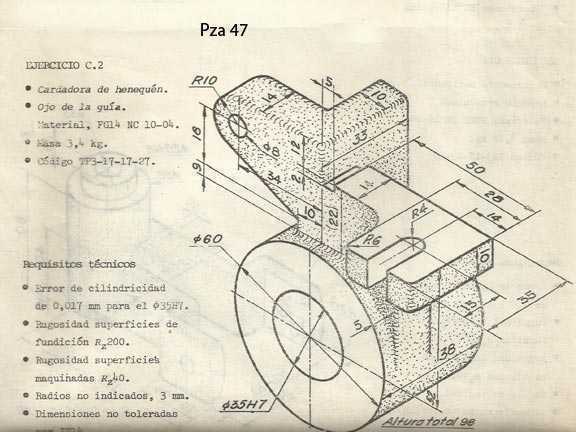

　　从结构布局来看，筒体外侧延伸出两处带安装孔的耳板结构，其中一处耳板垂直于筒体轴线向上布置，孔位轴线与筒体轴线呈空间垂直交错状态，主要用于连接驱动连杆或锁止拨叉，承受机构动作过程中的摆动力矩；另一处耳板沿筒体切向斜向延伸，孔位轴线与筒体轴线平行，用于连接辅助支撑拉杆或位置反馈元件的安装支架，两处耳板与筒体的衔接位置均做了大圆弧过渡处理，避免应力集中导致的疲劳断裂，在往复摆动频次较高的工况下，这种过渡结构能将衔接处的应力峰值降低40%以上。

　　设计过程中优先保证筒体的同轴度公差，内孔的圆柱度控制在IT7级精度范围内，与配套轴件的配合间隙根据工况转速调整，低速重载场景下选用H7/k6过渡配合，高速轻载场景下选用H8/f7间隙配合，确保运动过程中无卡滞、无异常磨损。两处耳板的安装孔位均做了倒角处理，方便装配时销轴快速导入，孔壁的表面粗糙度不高于Ra1.6，减少销轴转动时的摩擦损耗。筒体的轴向长度根据安装空间的边界尺寸确定，两端面与相邻部件的预留间隙控制在0.5-1mm，既避免运动干涉，又防止轴向窜动量过大影响定位精度。

　　实际装配时，该构件的筒体部分通常嵌套在设备的固定支架安装槽内，通过筒体外侧的平面限位防止自身周向转动，向上延伸的耳板连接驱动端的动作杆，斜向延伸的耳板连接复位弹簧或阻尼元件，当驱动杆带动耳板摆动时，构件会绕筒体内的销轴做定角度回转，实现机构的工位切换或锁止动作。在重载应用场景下，可在筒体内壁镶嵌自润滑铜套，延长构件的使用寿命，耳板的安装孔内也可加装滚针轴承，降低铰接位置的转动阻力，适配高频往复动作的工况需求。

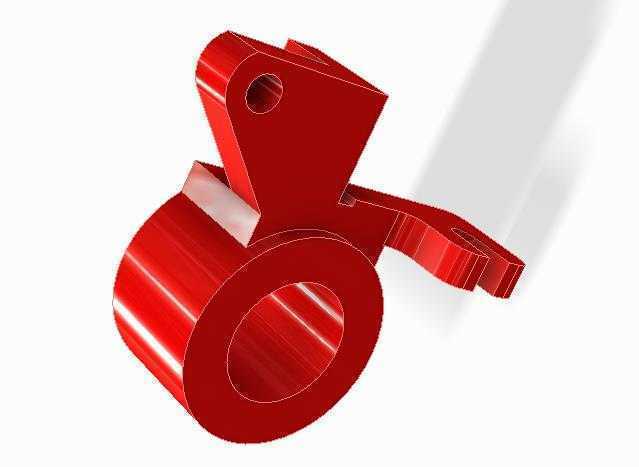

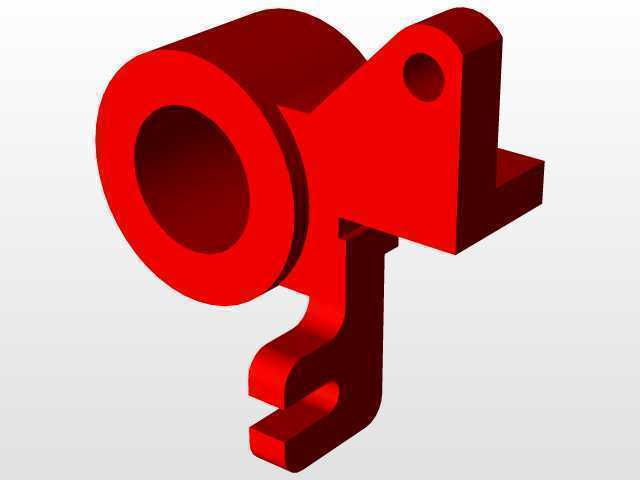

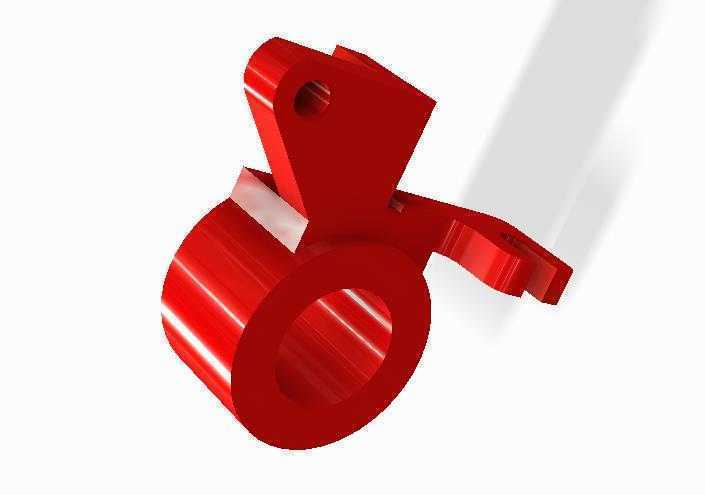

　　建模过程中对各衔接位置的圆角参数做了多次迭代验证，当圆角半径小于筒体壁厚的1/3时，应力集中系数会急剧上升，因此最终将过渡圆角半径设置为筒体壁厚的0.4倍，兼顾结构强度与安装空间的占用率。同时对耳板的厚度做了拓扑优化，在保证受力截面足够的前提下，去除了非承载区域的多余材料，整体重量比初始实心设计降低了27%，符合轻量化设计的要求。构件的所有棱边均做了R0.5的倒钝处理，避免装配过程中划伤操作人员，也防止涂层在棱边位置过薄导致防锈能力下降。
