30度弹出式箱件滚轮轮式分拣机

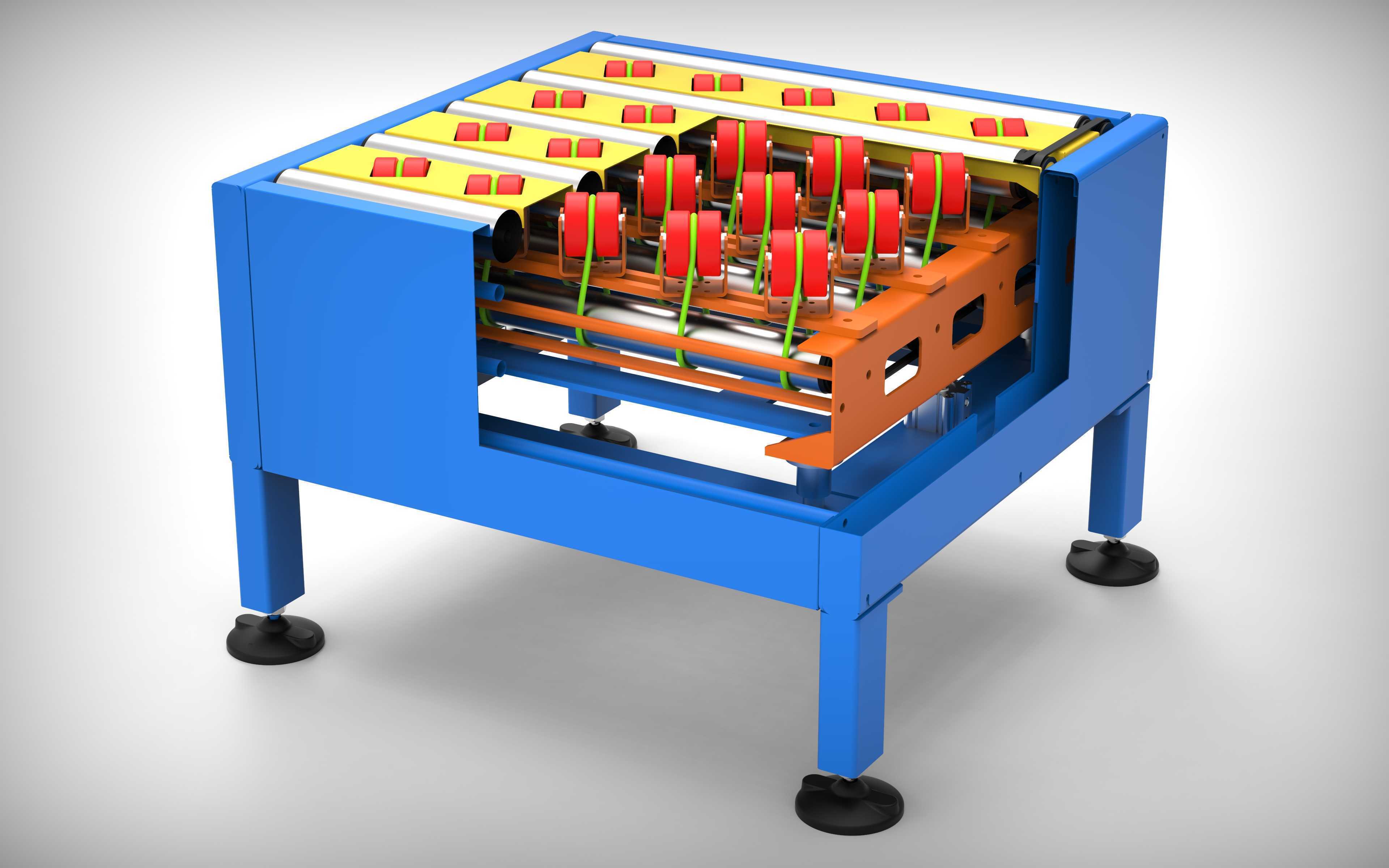

　　这款轮式分拣设备主要面向箱装物料的输送线分流场景，常见于快消品仓储、食品加工后段包装线、电商仓储出库分拣段，用来在主输送流中把指定规格的周转箱、纸箱平稳转移到分支输送线，替代传统人工分拣的低效作业，也能避免摆臂式分拣对箱体表面的剐蹭损伤。设备核心采用30度斜向布置的弹出式滚轮组，每排滚轮对应独立的10毫米行程气缸驱动，正常输送状态下滚轮顶面低于两侧的固定输送条平面，箱体顺着主输送方向平稳通行；当分拣信号触发时，对应位置的气缸快速顶起滚轮组，滚轮高出输送条平面接触箱体底面，依靠滚轮的斜向转动摩擦力，把箱体以30度的分流角度平稳推送到侧边的分支输送线上，整个弹出动作响应速度快，不会卡滞箱体，对重量在10kg以内的常规纸箱、

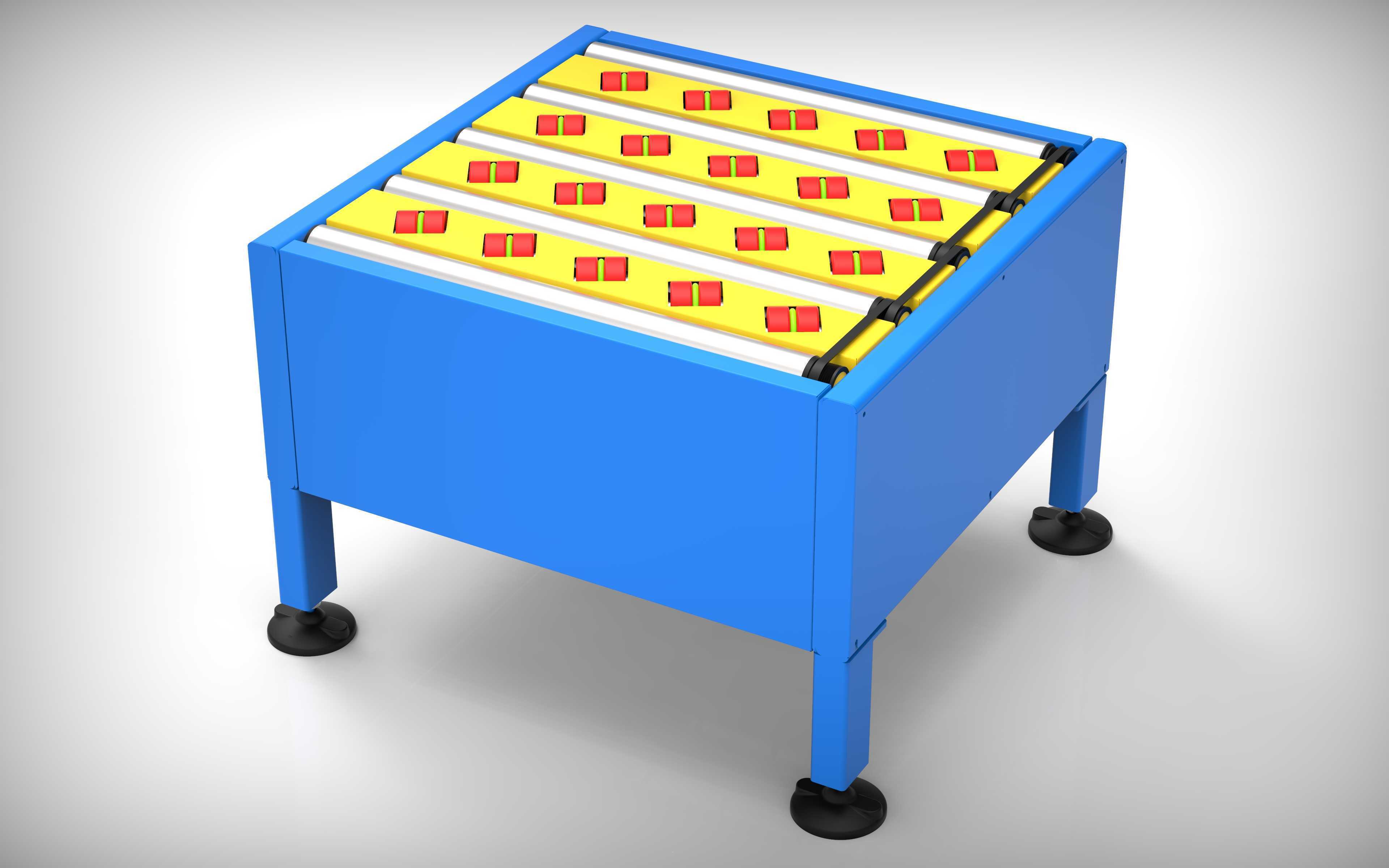

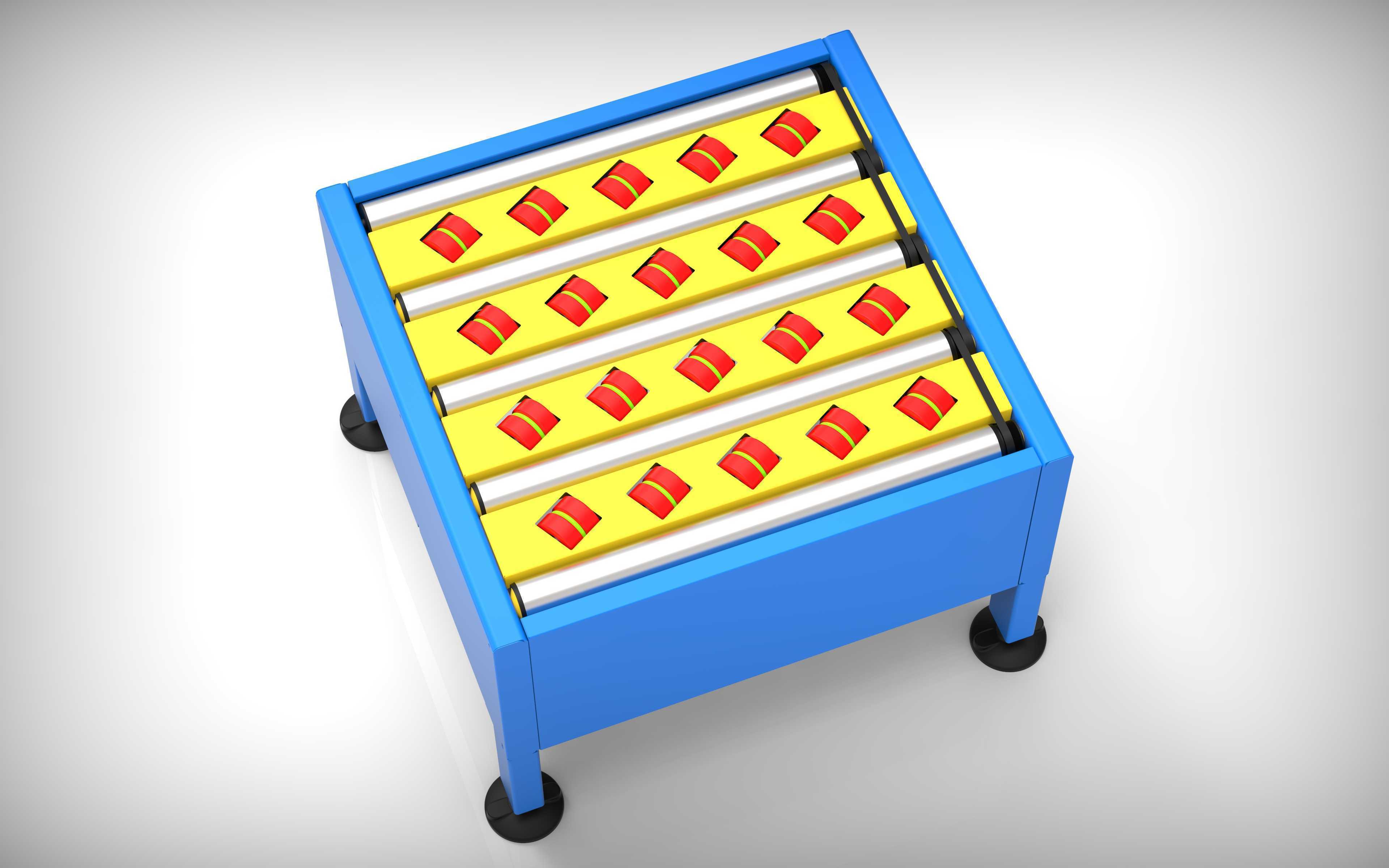

　　塑料周转箱适配性良好。从结构设计思路来看，整体采用方通焊接的一体式机架，四条支腿底部配置可调脚杯，能够适应车间地面不平整的安装场景，安装时可通过脚杯调节设备整体高度与水平度，保证输送面与上下游输送线的平面度误差控制在1mm以内，避免箱体通行时出现颠簸卡滞。设备顶部的滚轮组采用模块化排布，每一组滚轮条都可以单独拆卸维护，单个滚轮磨损或者气缸故障时不需要拆解整台设备，只需要拆下对应模组就能完成更换，大幅降低产线停机维护的时间成本。机架外侧采用整体式钣金护板封闭，既可以避免车间杂物落入滚轮传动间隙造成卡滞，也能防止操作人员误触内部运动部件，符合车间设备的安全防护要求。安装边界方面，设备整体为方形台体结构，

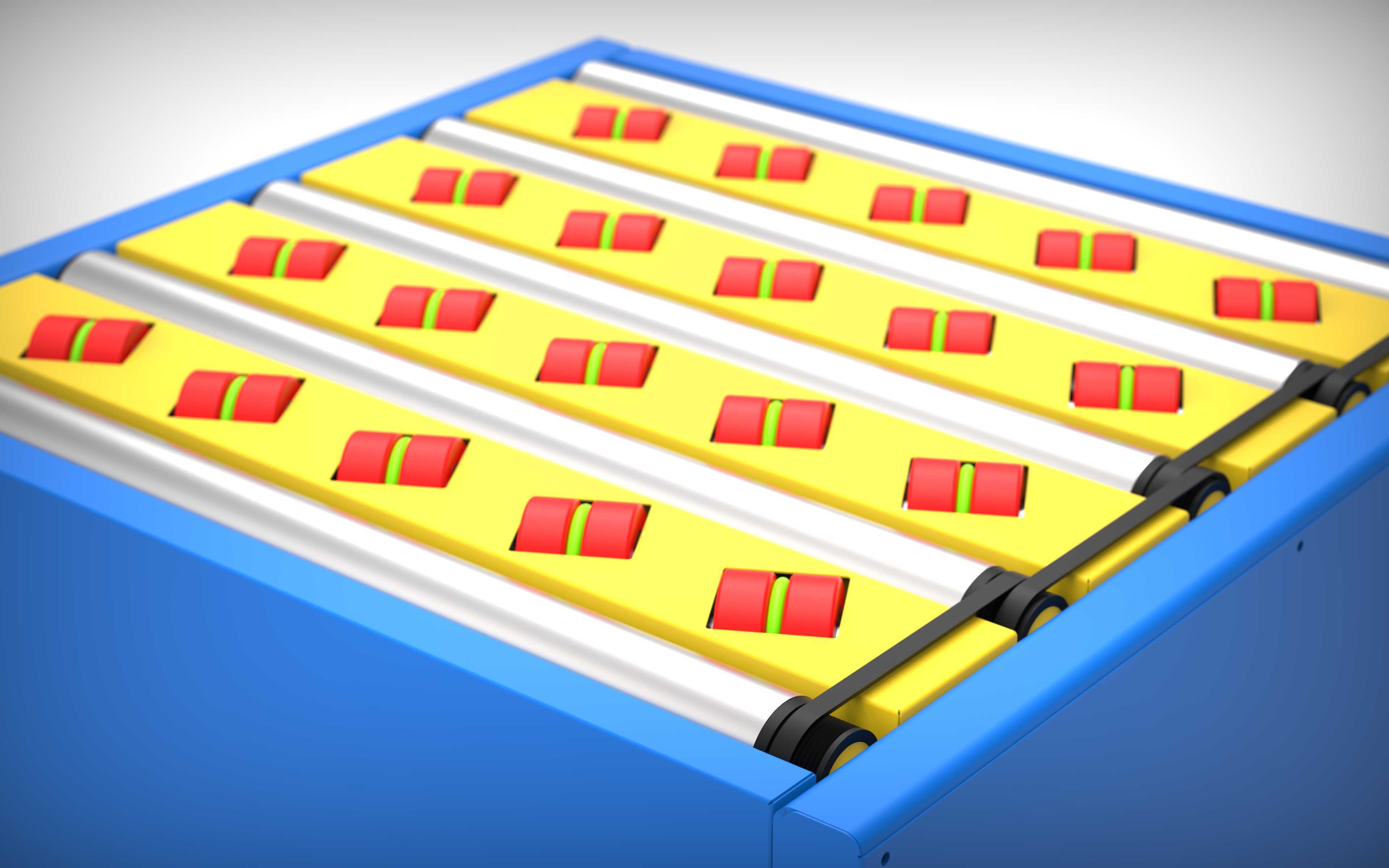

　　长宽尺寸适配常规600mm宽度的主输送线，支腿高度可在一定范围内调节，安装时需要预留侧边分支输送线的对接空间，设备本体与周边护栏、其他设备的安全间隙不小于100mm，方便后期维护操作。滚轮的排布间距经过匹配设计，能够保证最小规格的箱体在经过分拣段时至少有两排滚轮同时接触底面，避免分拣时箱体歪斜卡料，滚轮表面采用包胶处理，摩擦力足够同时不会刮花纸箱印刷面或者周转箱表面。气缸的动作逻辑可以对接产线的PLC控制系统，根据前端扫码、称重的识别信号触发对应位置的滚轮弹出，分拣准确率高，动作节拍能够匹配每分钟20到30件的常规输送线速度，不会成为整条产线的效率瓶颈。设备的气动管路全部内置在机架内部，走线整齐，外部没有裸露的管线，

　　既美观也能避免车间作业时剐蹭损坏气管。在实际选型适配时，需要根据输送箱体的尺寸、重量调整滚轮的排布密度以及气缸的顶出行程，针对重量偏大的箱体可以适当增大气缸供气压力，保证滚轮顶起后有足够的摩擦力推动箱体分流；针对表面光滑的塑料周转箱，可以选用表面粗糙度稍高的包胶滚轮，避免分流时出现打滑现象。这款分拣设备相比传统的斜轮分拣机结构更简单，维护成本更低，对于中小规模的箱装物料输送线来说，是性价比很高的分流方案，建模时所有配合尺寸都按照实际加工公差预留，安装孔位、型材拼接位置都符合常规机械加工的工艺要求，能够直接作为同类设备设计的参考结构，也可以根据实际产线的宽度、分拣角度需求调整整体尺寸参数，适配不同的现场布局。
