易格斯4毫米规格羊角关节轴承三维结构

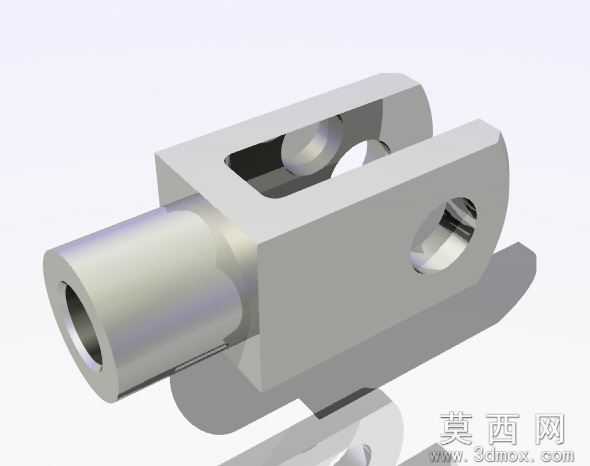

本作品为针对igus 4毫米规格羊角关节轴承开展的三维参数化建模成果，建模阶段严格参照官方公开的产品尺寸规范，先通过二维草绘勾勒出零件的核心轮廓：底部圆柱安装段的直径、轴向长度，上部叉形结构的开档间距、两侧耳板的厚度与外轮廓圆弧半径，以及耳板上同轴销孔的孔径、孔位相对安装基准的位置公差都做了精准约束，避免后续特征生成出现尺寸偏差。建模过程采用实体拉伸命令先构建底部圆柱基体，再对上部叉形结构做对称拉伸，通过布尔运算切除叉体中间的避让空腔，随后在两侧耳板位置同轴切除销孔，对所有棱边做符合工业零件加工规范的倒角与圆角处理，既还原真实零件的工艺特征，也避免三维模型出现尖锐棱边的渲染失真问题。材质渲染阶段，主体零件采用哑光银灰色金属材质，模拟锌合金或者工程结构钢的表面质感，调整材质的粗糙度、反射率参数，让金属表面呈现出均匀的漫反射效果，不会出现过度反光的虚假质感；销孔内壁做了轻微的高光处理，还原机械加工内孔的光滑表面特征，叉体空腔内部的局部结构做了半透明高亮处理，方便查看内部的装配避让空间。结构设计上，该羊角关节轴承属于杆端关节轴承的衍生结构，底部圆柱段用于和外部杆件做插接或者螺纹连接固定，上部叉形开档用于对接外部连杆的接头，通过贯穿两侧耳板销孔的销轴实现铰接，能够在一定角度范围内补偿径向、轴向的角度偏差，适配小载荷工况下的连杆传动、角度调节需求，这类结构常被应用在小型自动化设备的连杆机构、轻工机械的传动组件、模型类机械的活动关节部位。建模过程中特意保留了零件的所有装配基准特征，底部圆柱的端面、销孔的中心轴线都做了隐含的基准参考，方便后续导入装配体时直接做配合约束，不需要额外重新定义基准；模型的特征树做了分层整理，将草绘、基体特征、切除特征、倒角特征分别归类，后续如果需要调整规格参数，只需要修改对应草绘的尺寸数值，就能快速生成同系列不同规格的羊角关节轴承模型，大幅提升同系列零件的建模效率。渲染阶段采用了柔和的侧上方打光方案，主光源从左上方向照射零件，在叉体的内侧、圆柱的右侧形成自然的明暗过渡，辅助光源从右侧补光，避免暗部出现死黑区域，背景采用纯白色，突出零件本身的结构轮廓，让观看者能够清晰分辨各个部位的结构形态，不会被多余的环境元素干扰。
