剖分式重型滚动轴承支撑座结构设计

项目分类:轴承座 发布时间:2022-01-29 ID:522386
  • 剖分式重型滚动轴承支撑座结构设计
  • 剖分式重型滚动轴承支撑座结构设计

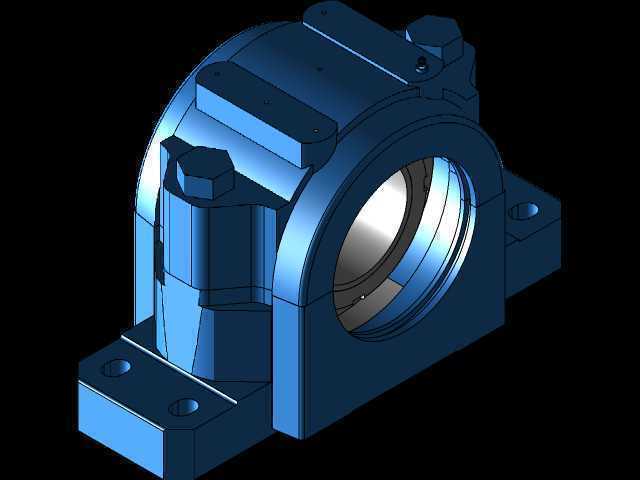

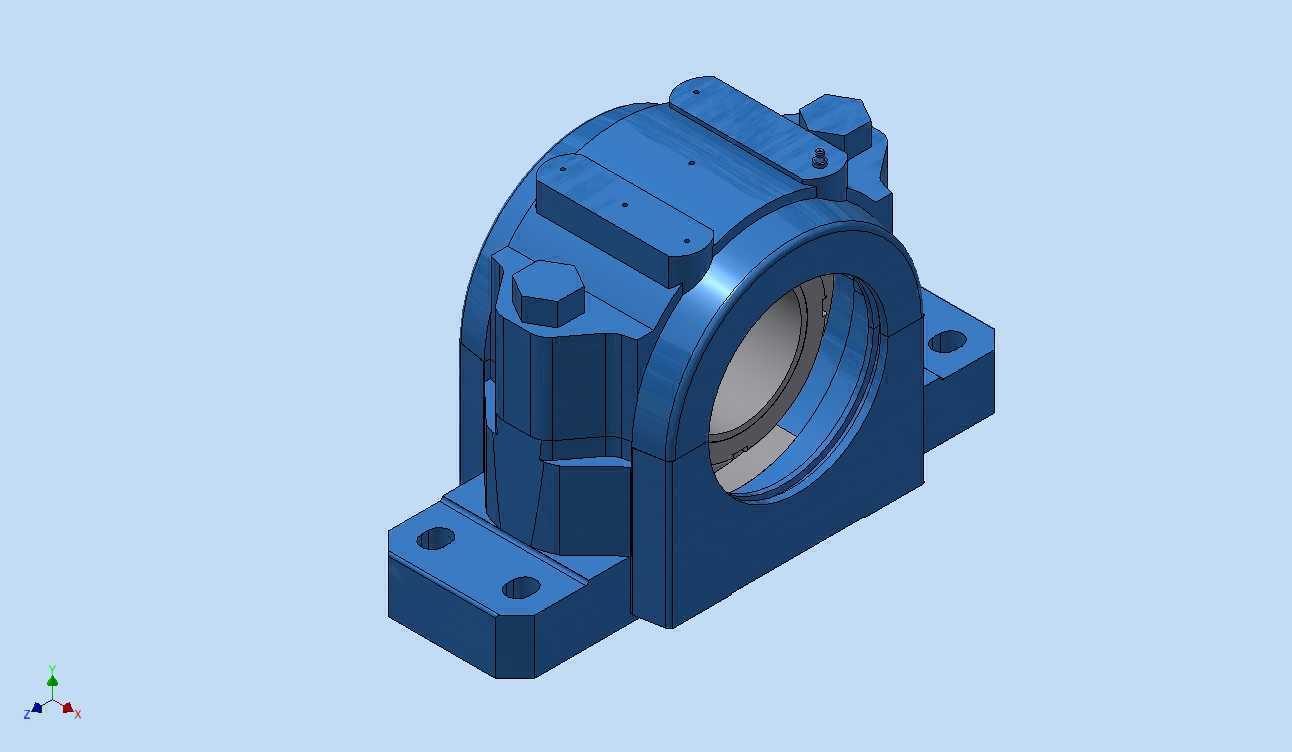

  在矿山输送、冶金轧线、重型风机这类长周期连续运转的工业场景里,轴系的径向承载与安装维护便利性一直是结构设计的核心矛盾点,这款剖分式轴承支撑座的结构设计,正是针对大直径重载轴系的安装痛点做的针对性优化。不同于整体式轴承座需要将轴系整体穿入座孔的安装逻辑,这款支撑座采用上下对开的剖分结构,上盖与底座通过两侧的六角螺栓实现刚性锁紧,在现场更换轴承或者调整轴系位置时,不需要拆卸轴端的联轴器、传动轮等部件,只需要松开连接螺栓掀开上盖即可完成操作,能大幅缩短产线停机维护的时间,尤其适合轴系长度大、附属部件多的重型传动场景。从承载结构来看,底座部分采用一体化铸造的双侧安装脚,每个安装脚设置两个沉头安装孔,安装面经过铣削加工保证平面度,

  安装时可以通过螺栓将整个支撑座牢牢固定在设备机架的安装基准面上,抵抗轴系运转时产生的径向载荷与小幅轴向窜动。座体的轴承安装腔采用圆弧面贴合设计,能与外球面或者圆柱滚子轴承的外圈实现全周贴合,避免局部应力集中导致的座体变形,上盖顶部设置的两个小型平面加工位,是预留的润滑脂注油嘴安装位置,可根据实际使用需求加装注油装置,实现轴承运转过程中的在线补脂,延长轴承的维护周期。在设计这类剖分式轴承座时,首先要确认的是安装边界尺寸:底座的总宽度、安装孔的中心距需要匹配现场机架的预留安装位,轴承腔的内径要与所选轴承的外圈外径实现过渡配合,既要保证轴承外圈不会在座腔内发生周向转动,也要避免过盈量过大导致装配时轴承外圈变形影响滚动体的正常运转。

  上下剖分面的加工精度是整个结构的设计关键,剖分面需要经过精铣加工保证平面度,合盖后不能出现明显的缝隙,避免润滑脂泄漏或者外界粉尘、水汽进入轴承腔内部加剧轴承磨损。两侧的锁紧螺栓规格需要根据额定承载能力选型,螺栓的预紧力要经过计算,既要保证上盖与底座锁紧后不会在重载下出现分离错位,也要避免预紧力过大导致座体的轴承腔出现圆度变形,挤压轴承外圈引发运转卡滞。从实际使用场景来看,这类轴承座常被用在带式输送机的托辊主轴、破碎机的转子轴、大型引风机的叶轮轴等部位,这些场景的共性是轴系载荷大、运行环境粉尘多、维护空间有限,剖分式的结构能很好适配这些工况需求。座体两侧的轴承腔端面预留有密封件安装槽,可以加装毡圈密封或者迷宫密封,阻挡外界的粉尘、

  切削液、水汽进入轴承内部,同时防止腔内的润滑脂泄漏。底座的底部设计有定位销孔位,安装时可以通过定位销与机架实现精准定位,避免设备长期运转后螺栓松动导致支撑座移位,影响轴系的同轴度。在三维建模过程中,这类铸件的结构需要重点处理转角处的铸造圆角,避免出现尖锐棱角导致铸造时应力集中产生铸件裂纹,所有的加工面都要明确标注加工余量与粗糙度要求,安装孔的位置度公差需要控制在合理范围内,保证现场安装时能顺利与机架对位。不同于轻型冲压轴承座,这款铸造型的剖分轴承座壁厚经过加厚设计,能承受更大的冲击载荷,即使在有小幅振动的工况下也能保持结构刚性,不会出现共振变形的问题。上盖顶部的螺栓凸台做了加高处理,保证螺栓拧紧时有足够的螺纹啮合长度,不会出现螺纹滑牙的问题,两侧的螺栓安装位设置了沉头座,螺栓拧紧后头部不会突出座体表面,避免与周边的传动部件发生干涉。
