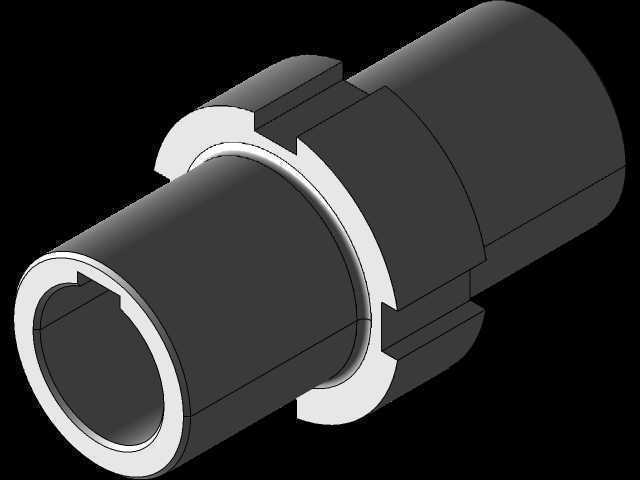

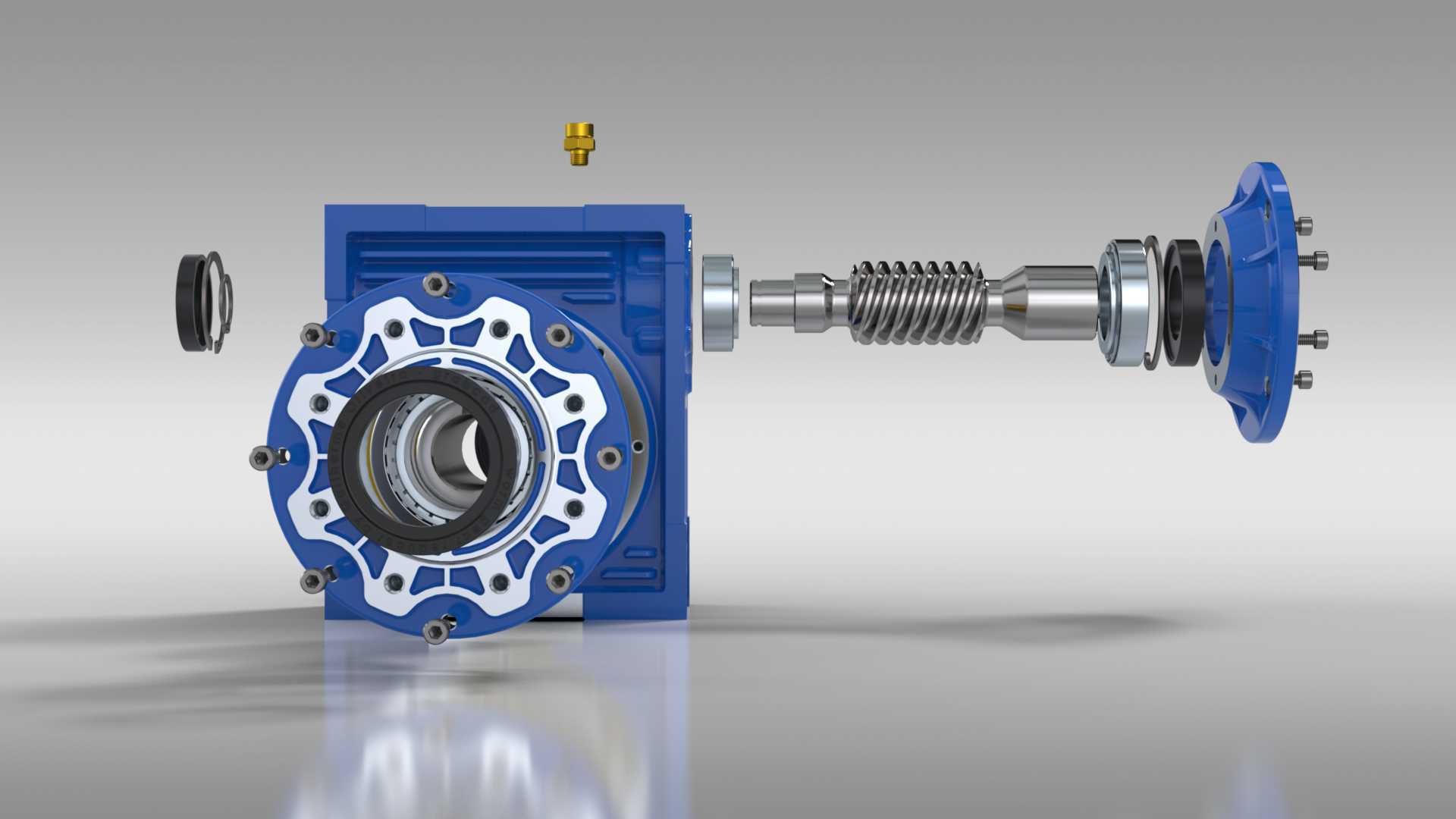

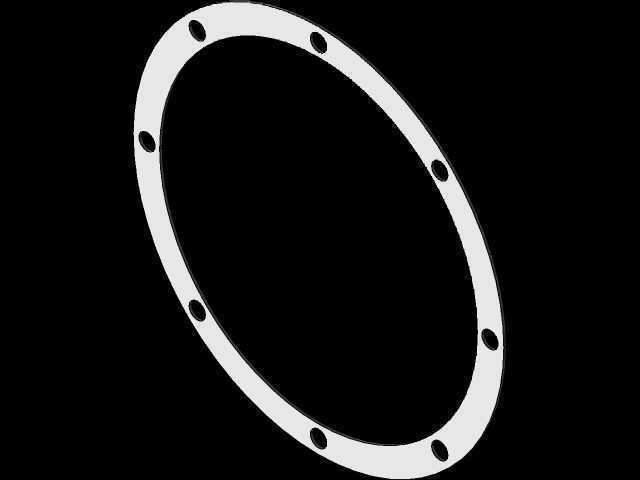

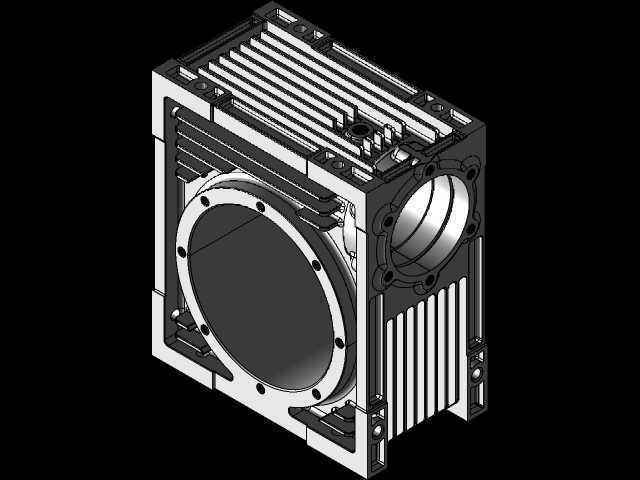

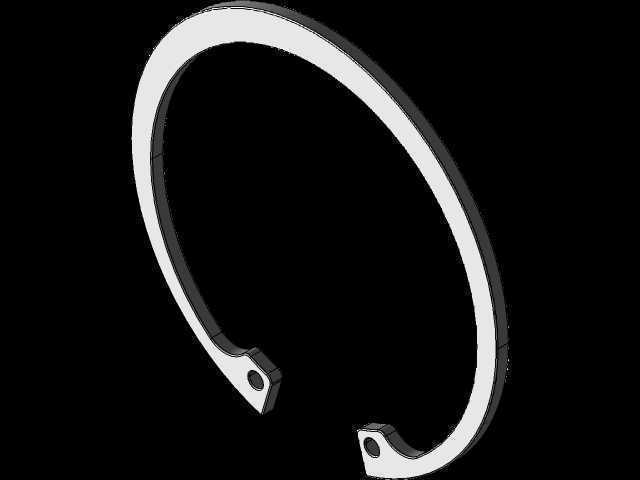

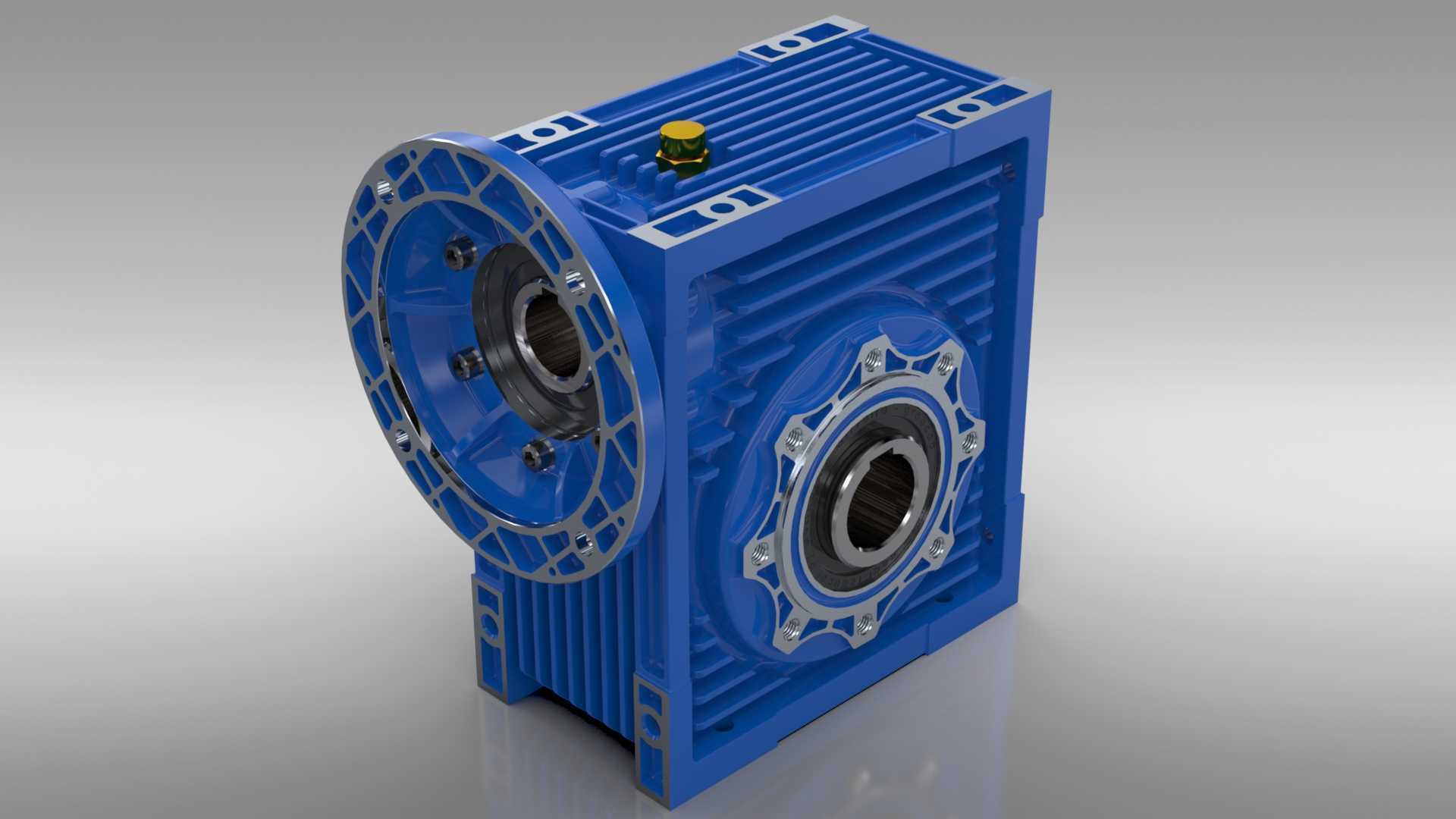

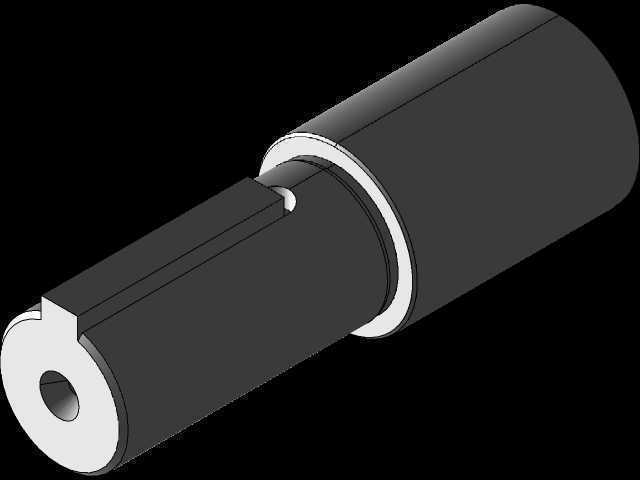

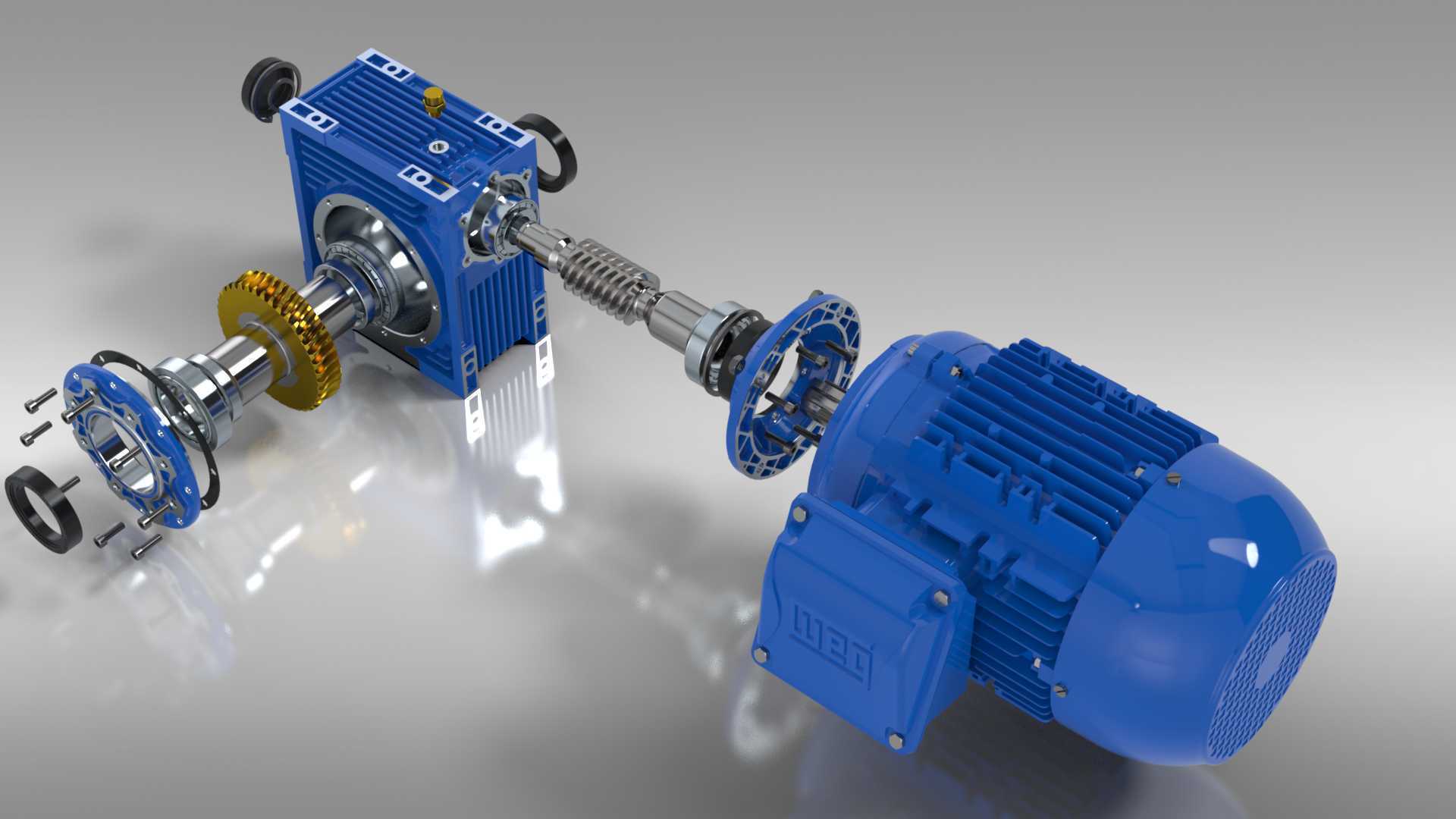

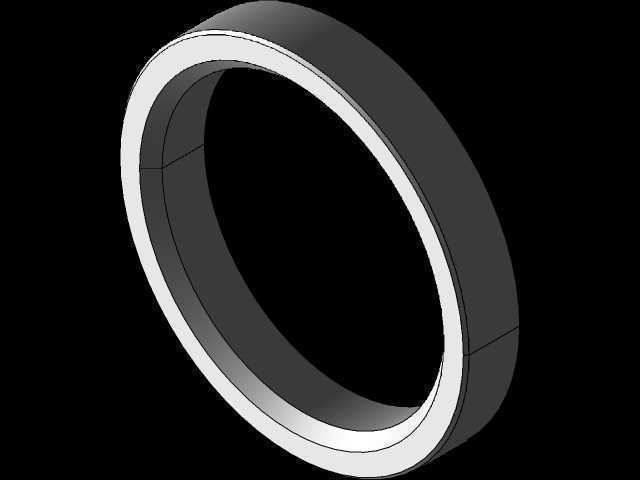

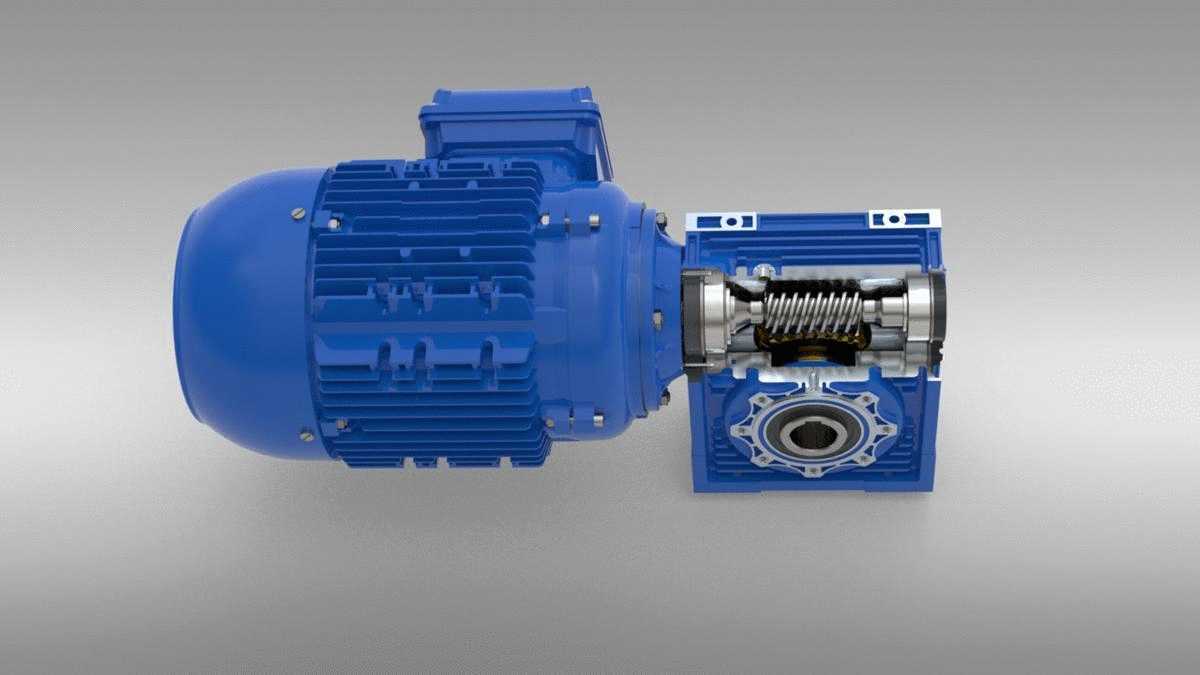

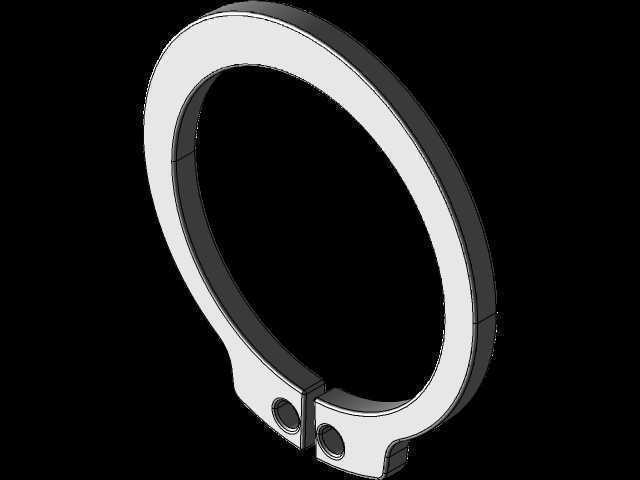

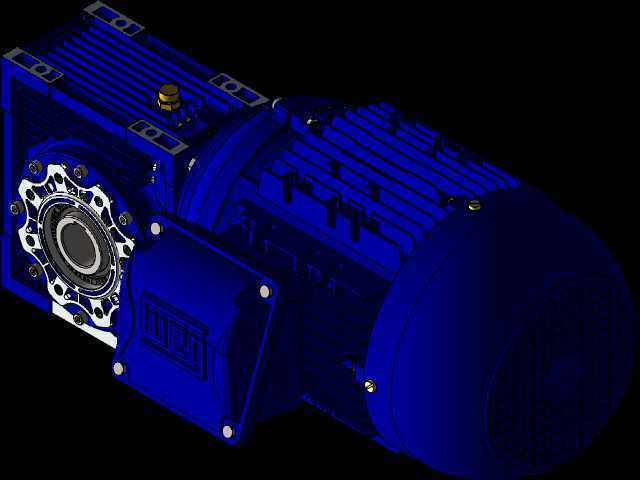

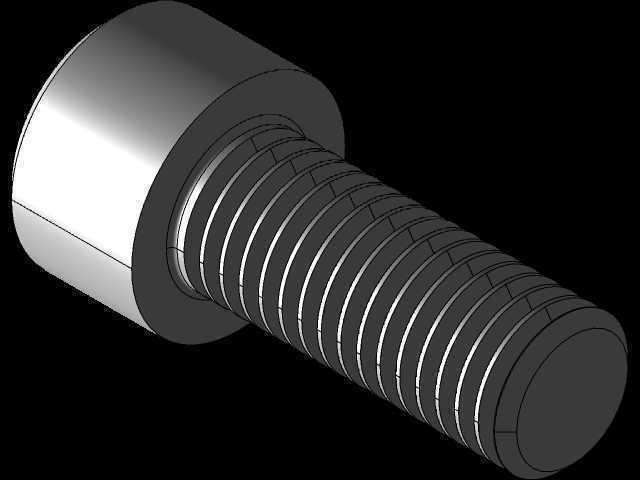

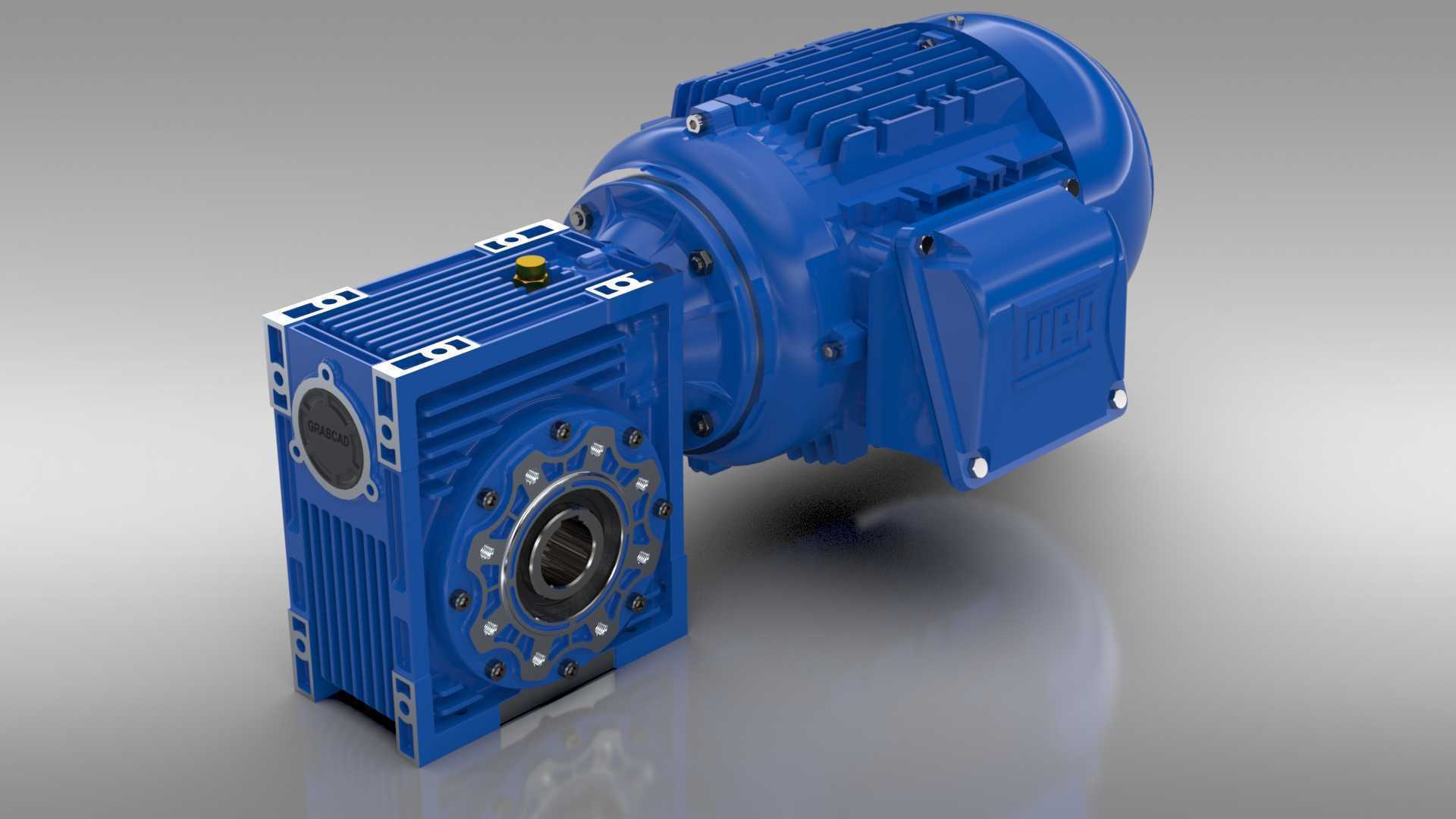

在轻工输送、食品包装、小型自动化生产线的动力传输环节,这类蜗轮蜗杆减速结构是极为常见的动力匹配部件,核心作用是把原动机输出的高转速低扭矩动力,转换为作业端需要的低转速大扭矩输出,同时完成动力传输方向的90度转向,适配原动机与执行机构垂直排布的设备布局需求。从结构设计逻辑来看,这套减速装置采用单级蜗轮蜗杆啮合的传动形式,蜗杆作为主动输入端,蜗轮作为从动输出端,啮合过程中多齿同时接触,传动平稳性远优于直齿轮平行轴传动,运行时的冲击、振动、噪声都能控制在较低水平,适合对运行静谧性有要求的车间作业场景。箱体采用一体式铸铝壳体结构,外部设计有平行排布的散热筋条,既能够提升壳体的结构刚性,避免长期承载出现形变,也能增大壳体与空气的接触面积,

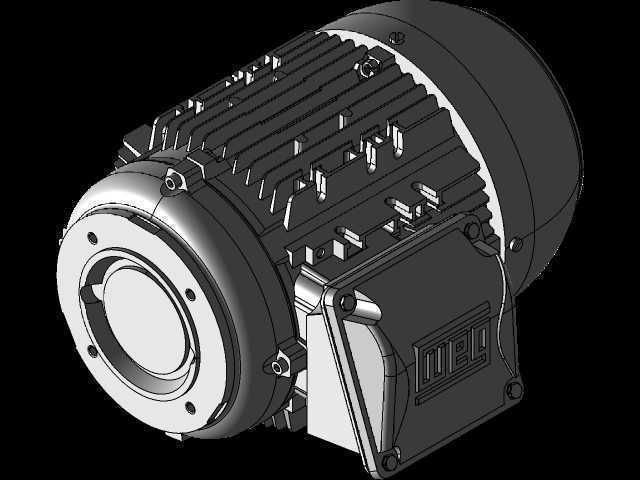

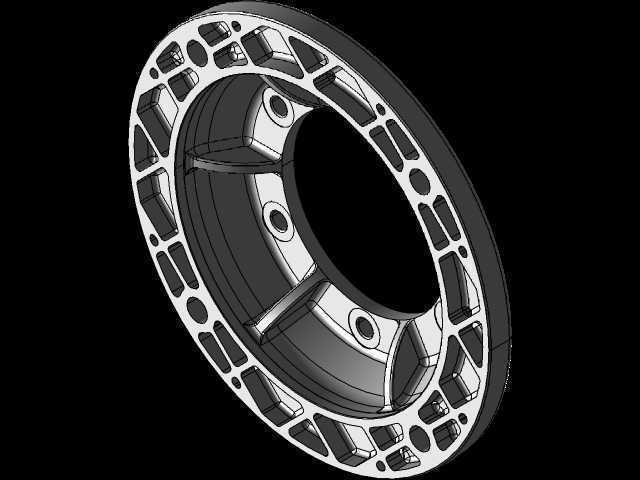

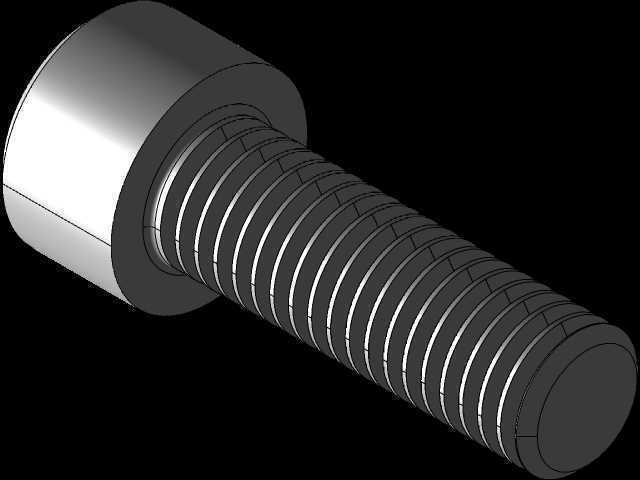

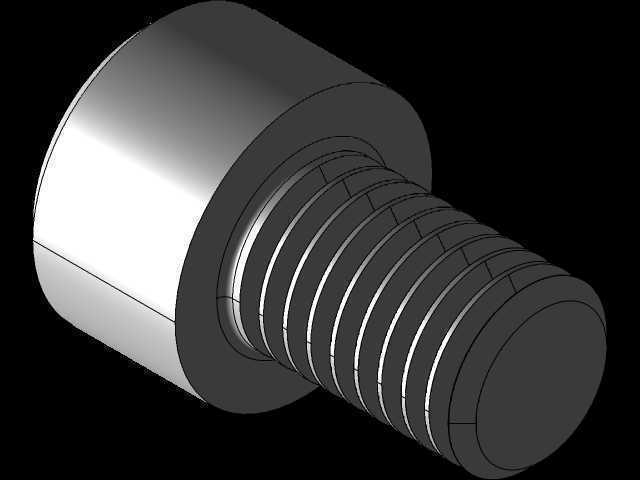

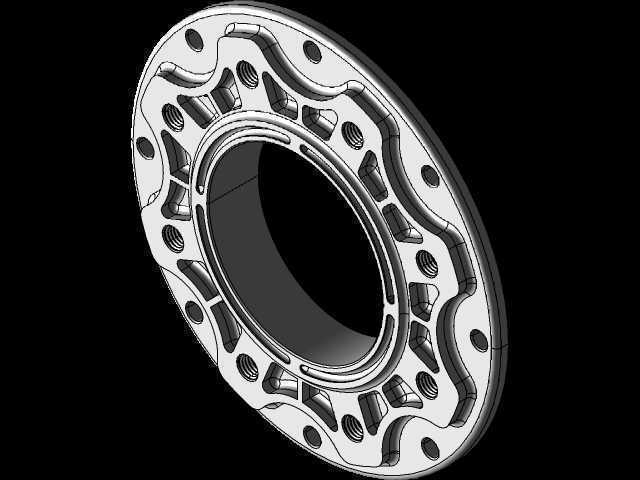

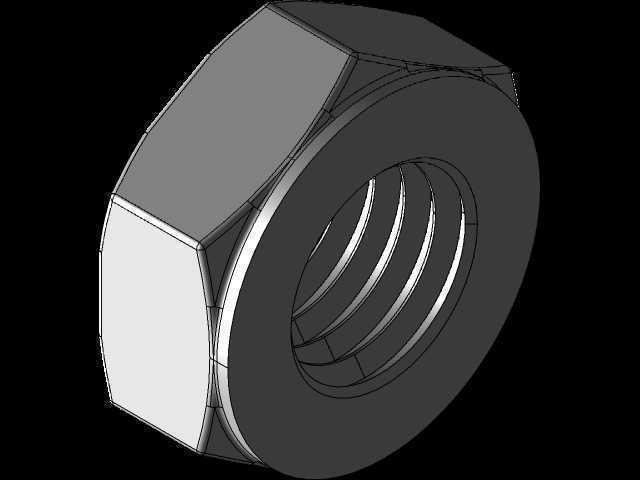

把啮合过程中产生的摩擦热量快速散出,保证长期运行时箱体内润滑脂的温度处于合理区间,避免润滑失效加剧齿面磨损。输入端与输出端都采用法兰式安装结构,法兰端面加工有定位止口与均布的安装螺栓孔,安装时可以直接与原动机、作业负载的对接法兰定位锁紧,不需要额外加工过渡连接支架,能够大幅缩短设备组装时的对中调整时间,也能避免不同轴带来的额外径向载荷,延长输入端、输出端支撑轴承的使用寿命。从安装边界来看,输入端蜗杆轴与输出端蜗轮轴呈空间垂直交错排布,安装时需要预留足够的轴向操作空间,方便输入端与电机轴的锁紧固定,以及输出端与负载轴的连接作业;壳体上预留的吊环安装位,能够在大规格机型组装时配合吊具完成整机吊装,避免人工搬运出现磕碰损伤齿面或者轴承位。

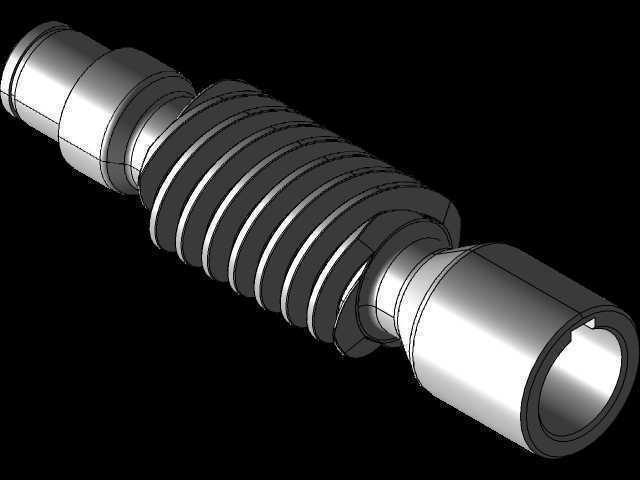

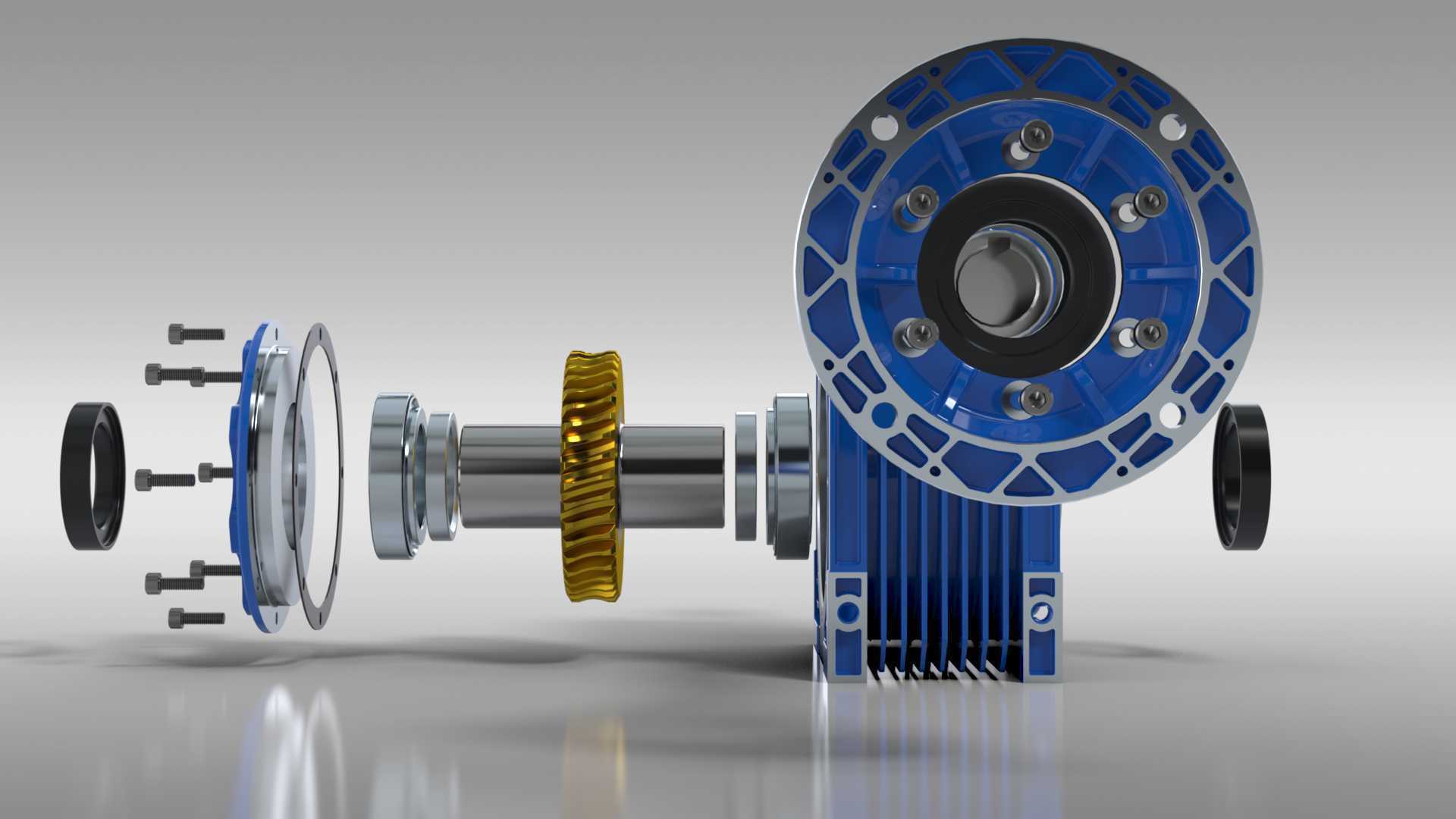

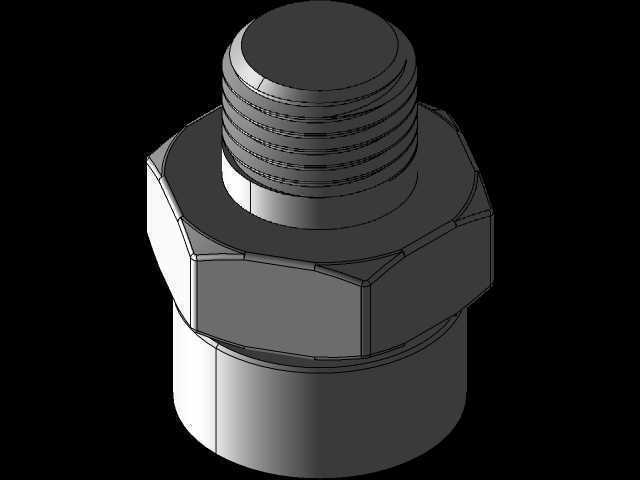

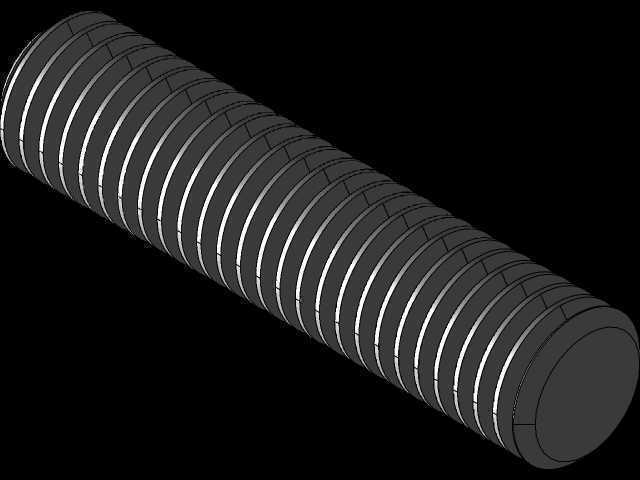

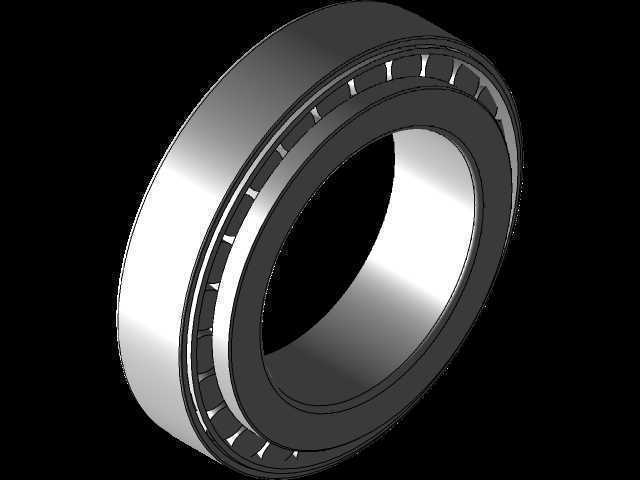

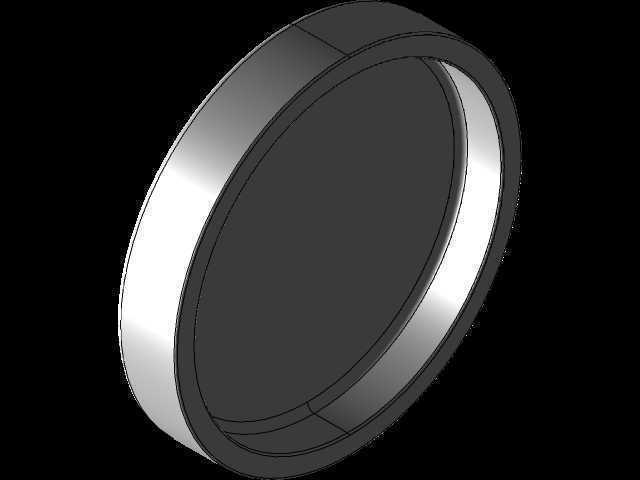

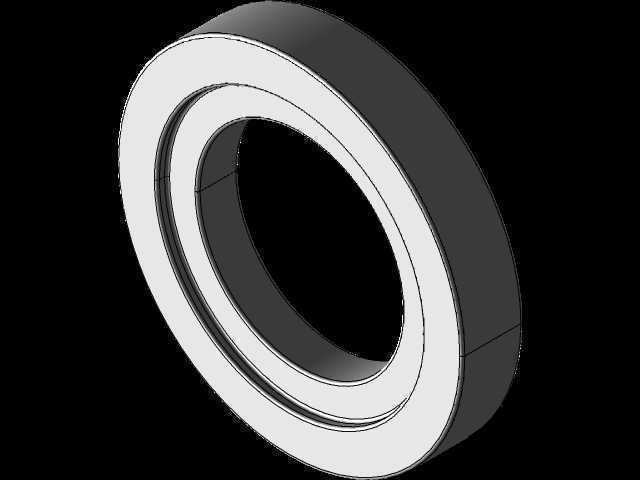

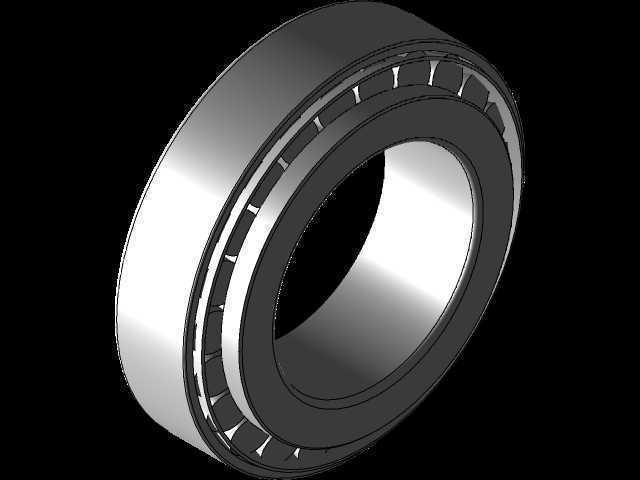

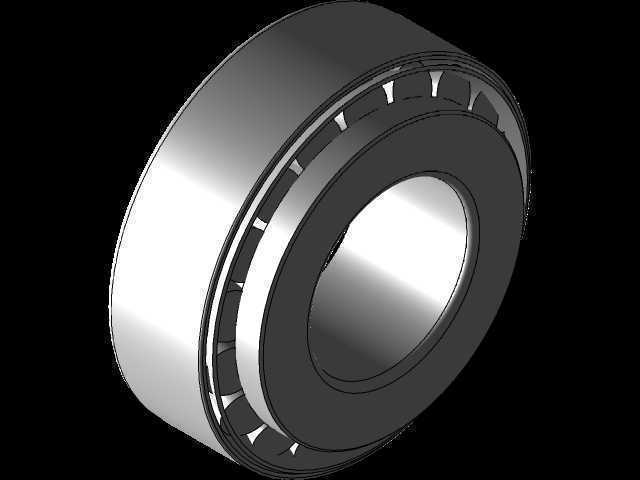

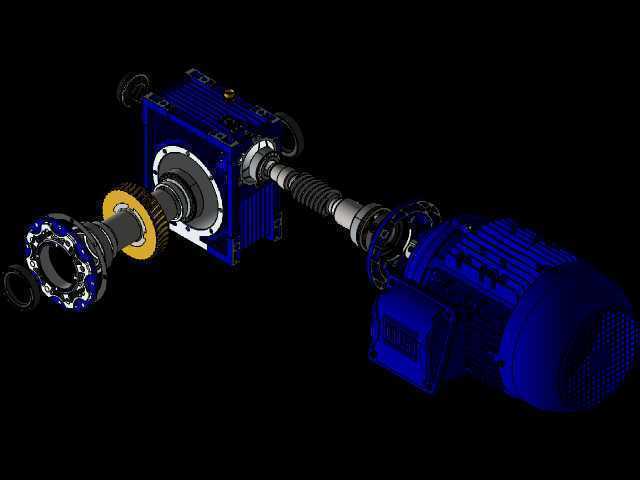

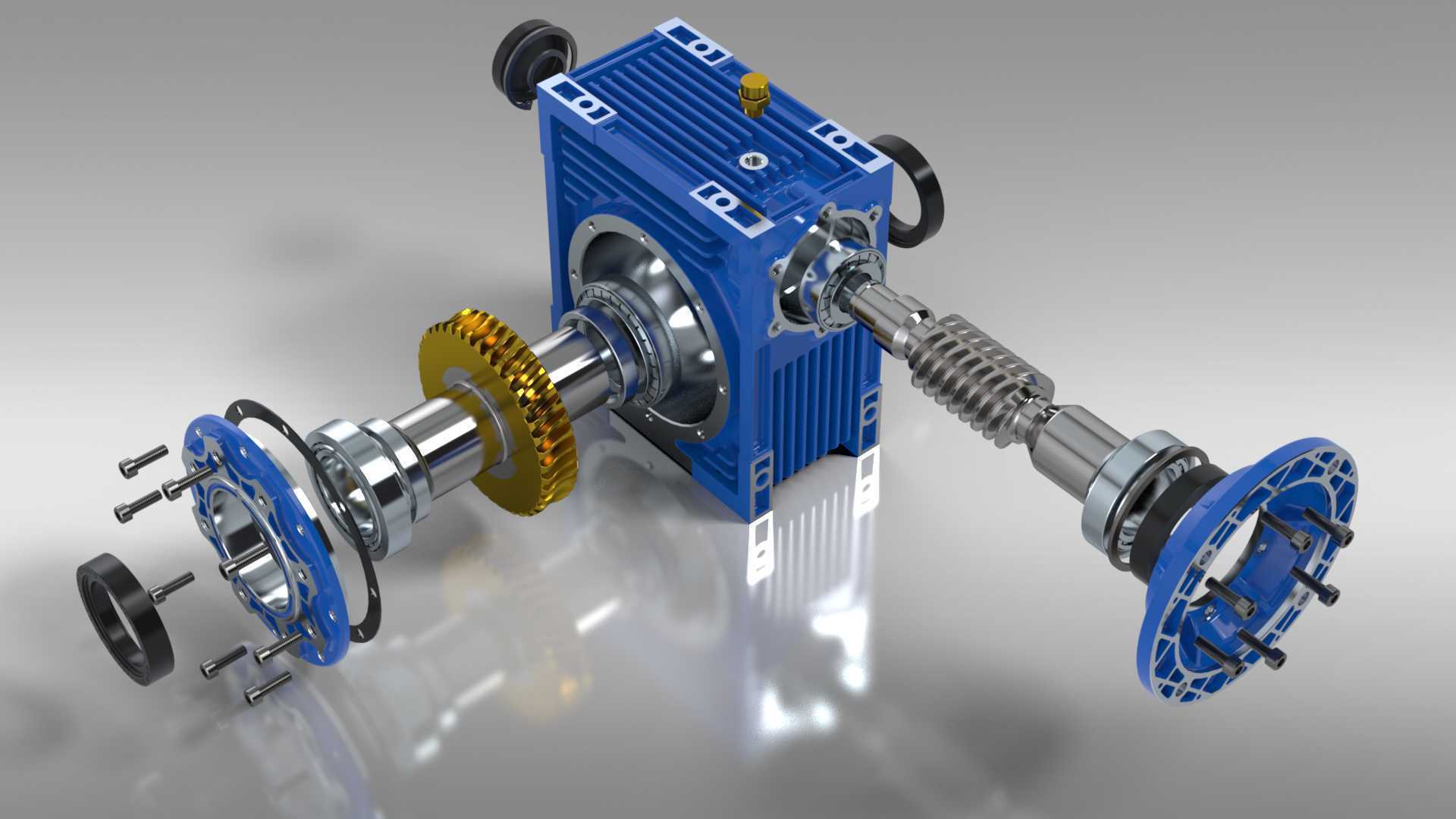

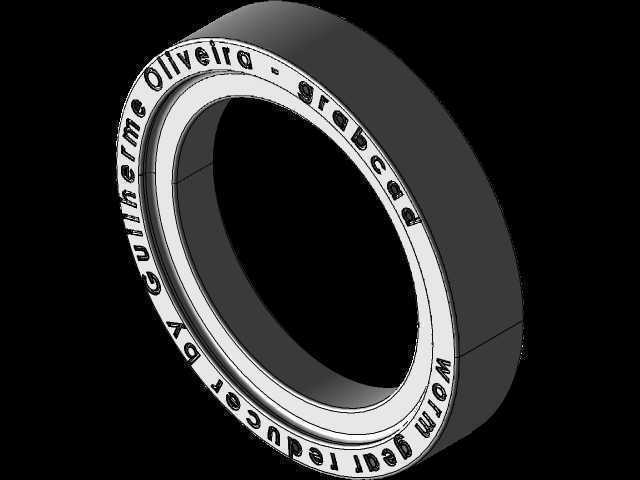

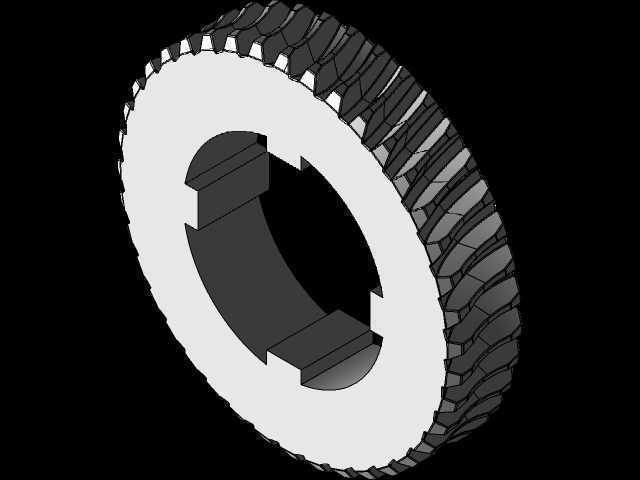

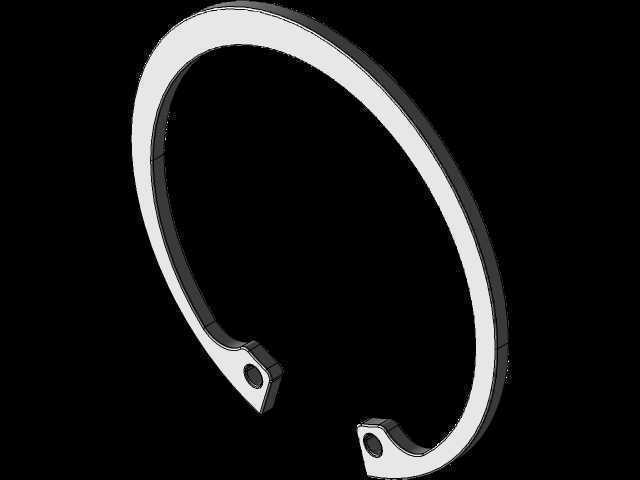

齿部参数匹配上,蜗轮采用铜合金材质加工,利用铜材质地偏软、减摩性能好的特性,降低与钢制蜗杆啮合时的摩擦系数,减少啮合过程中的功率损耗,提升整体传动效率;蜗杆采用合金钢经淬火处理后磨削加工,齿面粗糙度控制在较低水平,保证啮合时的接触精度,长期运行下的齿面磨损量更小,整机的使用寿命更长。两端的轴承位采用阶梯孔结构设计,轴承装配后通过端盖压紧定位,端盖上预留有密封件安装槽,装配骨架油封后可以有效阻止箱体内的润滑脂泄漏,同时避免外部的粉尘、水汽进入箱体内部污染润滑介质,适配多粉尘、轻度潮湿的车间作业环境。壳体顶部预留有注油孔与透气塞安装位,注油孔方便定期补充或者更换箱体内的润滑脂,透气塞则可以平衡箱体内外的气压差,避免运行时箱体内温度升高、
气压增大,把润滑脂从密封件位置挤压溢出。在设备选型适配时,这类单级蜗轮蜗杆减速结构的传动比覆盖范围较广,能够匹配不同转速、功率的原动机输入,输出扭矩可以覆盖从小型输送线到中型搅拌设备的动力需求,而且自带反向自锁特性,当输入端停止动力输入后,输出端无法被外力反向驱动,在提升、倾斜输送类场景中使用时,可以避免负载下坠带来的安全风险,不需要额外加装制动装置就能满足基础的安全防护要求。结构装配逻辑上,所有传动部件都集成在封闭的箱体内,啮合部位完全浸泡在润滑脂中,日常维护只需要定期检查润滑脂状态、更换老化的密封件即可,维护成本远低于开式传动结构。输出端的连接法兰可以根据不同的负载连接需求,更换不同止口尺寸、螺栓孔分布的法兰盘,适配不同规格的联轴器、链轮、带轮安装,不需要改动箱体主体结构,具备较强的场景适配能力。
