集成式电磁控制液压阀组结构

　　在各类工业液压传动系统中，集成式阀块是缩减管路连接、降低系统泄漏点、提升液压站集成度的核心部件，这款多联电磁控制液压阀组，主要面向中小型液压执行机构的方向控制场景，常见应用在小型机床液压工装夹紧回路、自动化生产线的液压工位进给控制、小型工程机械的执行元件换向回路中，替代传统分散式阀件加管路的连接方案，能大幅压缩液压系统的整体安装空间。从结构设计逻辑来看，该阀组采用整体式油路块作为基础载体，所有电磁阀的安装面都在阀块加工阶段一次性完成铣削、钻孔、攻丝，内部通过精密加工的斜孔、直孔打通各阀件的压力油口、回油口与工作油口，省去了阀件之间的外接油管与管接头，既减少了管路沿程压力损失，也避免了外接管路振动带来的接头松动泄漏问题。

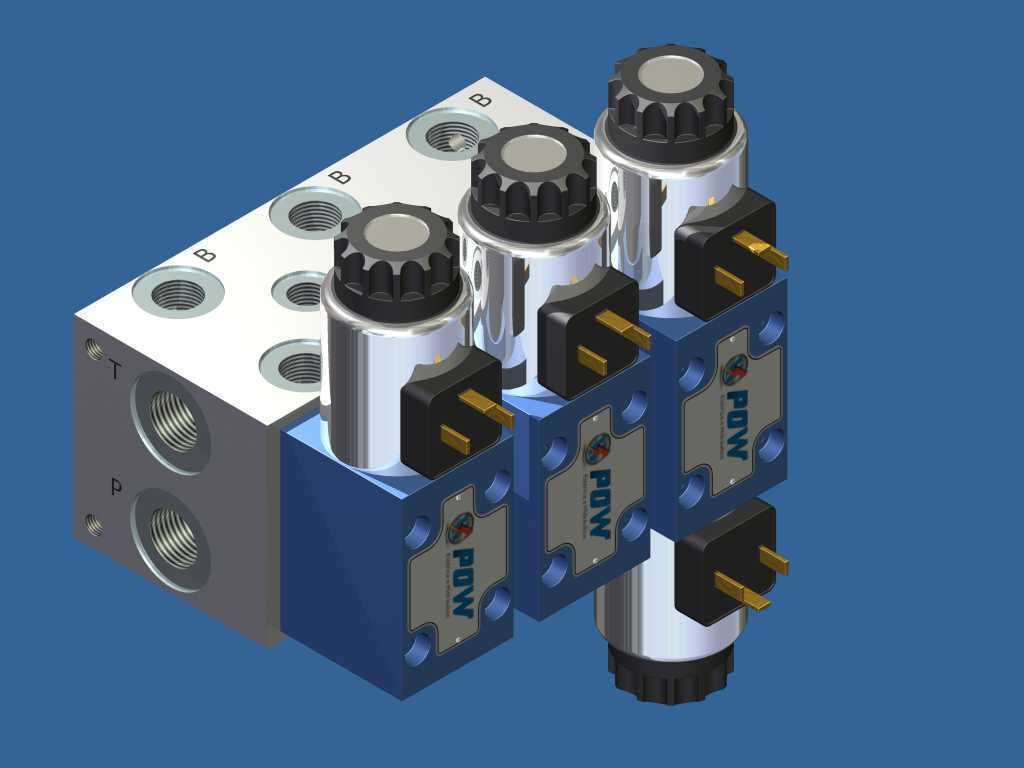

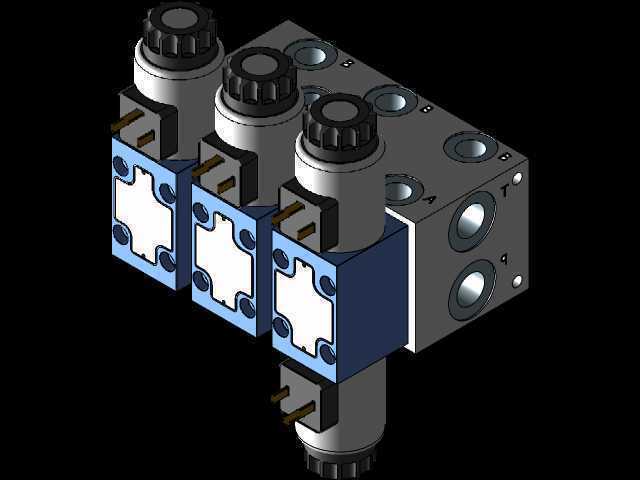

　　阀块本体上预留的P口为系统压力油入口，T口为回油通道，顶面分布的多组B口为接执行元件的工作油口，所有油口都加工有标准管螺纹，可直接对接液压管路或执行元件接口，安装时不需要额外加工过渡连接板，只要将阀组通过底部或侧面的安装孔固定在液压站安装面即可，安装边界紧凑，四个电磁阀沿阀块长度方向并排布置，电磁阀的接线插头统一朝向外侧，方便现场布线与后期故障排查，电磁线圈的顶部旋钮为手动应急推杆，在设备断电调试或者电磁阀线圈故障时，可手动按压推杆实现阀芯换向，完成应急动作操作。设计过程中需要重点考量阀块内部油路的通径匹配，根据各联电磁阀的额定流量计算内部油孔的直径，避免通径过小造成油液流速过高引发的发热与噪声，同时要合理排布内部油路走向，

　　避免不同压力等级的油道之间壁厚不足造成窜油，各电磁阀安装面的平面度、粗糙度需要满足密封要求，安装时配合O型圈实现各油口之间的密封，防止内泄。阀块的材质一般选用高强度铝合金或者热轧型钢，铝合金材质重量轻、导热性好，适合流量不大的低压液压系统，钢制阀块则适合高压大流量的工况，表面做发黑或者阳极氧化处理，提升防锈能力与表面硬度。每个电磁换向阀都对应一路独立的执行机构控制，可根据实际工况需求选择不同中位机能的阀芯，实现执行元件的停止、前进、后退等动作控制，多联阀组共用统一的进油与回油通道，不需要为每个阀单独配置进回油管路，整体集成后阀组的外部接口只有统一的压力口、回油口与对应数量的工作油口，外部管路排布非常简洁。在实际选型应用时，

　　需要核对阀组的额定工作压力、各联阀的额定流量是否匹配系统液压泵的参数，同时确认电磁阀的供电电压与设备控制系统匹配，安装时要注意油口的清洁度，避免加工残留的铁屑、杂质进入阀件内部造成阀芯卡滞，初次调试时要先松开电磁阀的排气螺钉排净阀腔内的空气，避免空气混入造成执行元件爬行、动作不稳定。这类集成阀组相比分散安装的阀件，后期维护也更便捷，单个电磁阀出现故障时只需要拆卸对应阀件更换即可，不需要拆解整个阀组或者拆除大量外接管路，大幅缩短设备停机维护的时间。
