带电磁控制模块的气动瓣膜结构设计

　　在轻工包装、小型气动输送、实验室气路分配这类对气路通断、小流量流体切换精度有要求的场景里，这类集成电磁控制的气动瓣膜是很常见的执行部件，和常规直通电磁阀不同，它的瓣膜结构能在小压差工况下实现更柔和的通断动作，避免气路切换时产生的水锤或者压力冲击，对后端连接的精密气动传感器、小型气缸这类元件能起到一定的保护作用。从实际使用场景来看，这类部件常被用在小型点胶设备的气路控制、食品包装线的负压吸持气路切换、医疗检验设备的试剂气路分配环节，因为瓣膜密封的接触面积更大，在低压工况下的密封可靠性比常规锥面密封的微型电磁阀更稳定，哪怕气路里带有少量微小杂质，也不容易出现密封面卡滞导致的内漏问题。

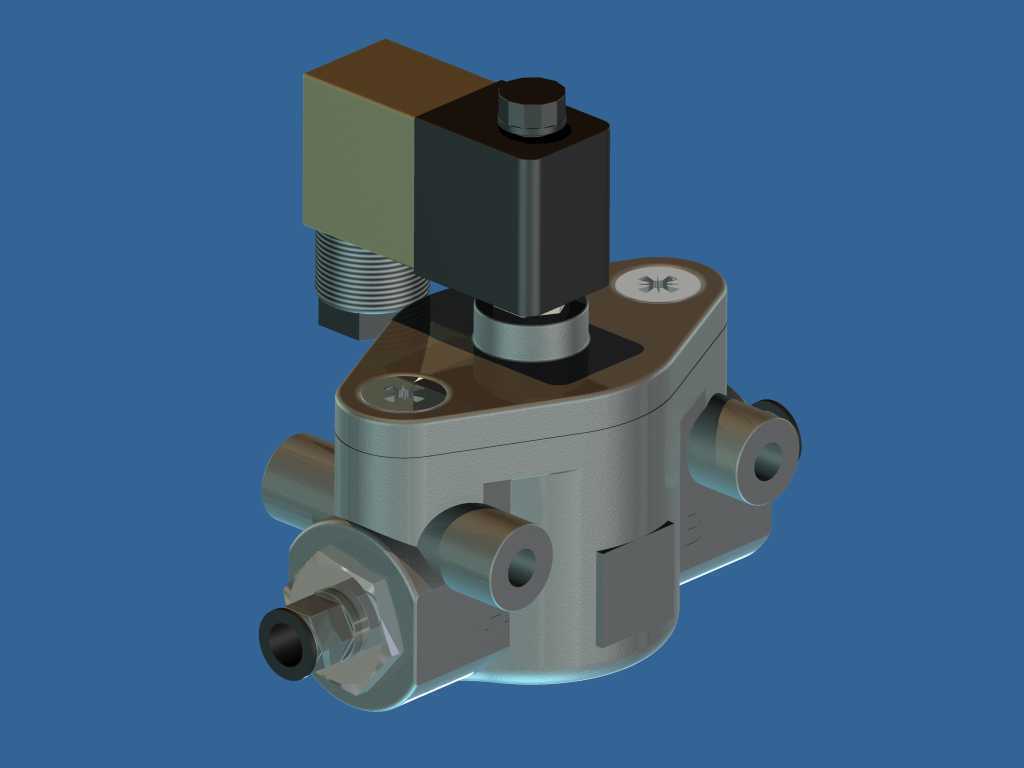

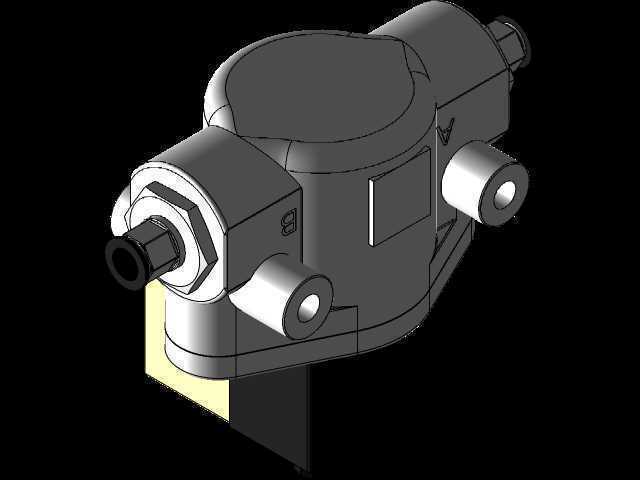

　　从结构设计思路来看，这个部件把电磁驱动模块和瓣膜阀本体做了集成式布局，顶部的电磁驱动单元采用侧置出线的结构，能有效压缩整体安装高度，不会因为顶部接线空间不足影响设备内部布局。阀本体采用三角式的安装基座，三个安装凸台分布在基座的三个角位，相比圆形法兰安装，这种三角布局在狭小安装空间里更容易对位，安装时不需要旋转整阀找孔位，只要对准三个固定点就能完成锁紧，对自动化装配线的快速组装很友好。气路接口采用了多通式布局，除了底部的主通路接口，侧面分布了两个侧向气嘴和一个端部调节接口，侧向气嘴可以直接对接快插气管，不需要额外加装转接头，减少了气路的泄漏点。

　　从安装边界尺寸来看，这个阀组的整体最大外轮廓宽度控制在60mm以内，电磁驱动部分的高度比阀本体高出约35mm，安装时需要在阀组上方预留至少20mm的接线与散热空间，避免电磁线圈长时间工作的热量堆积影响使用寿命。基座上的安装孔采用沉头设计，适配M3规格的内六角螺丝，沉孔深度能保证螺丝锁紧后端面不超出基座平面，不会和周边的管路、其他元件产生干涉。侧面的气嘴接口采用标准的快插接口尺寸，适配外径4mm或者6mm的气动软管，接口的伸出长度控制在8mm，接完气管后整体的侧向宽度不会超出安装基座的投影范围，在密集排布的阀岛安装场景里，相邻阀组之间只需要预留2mm的间隙就能完成气管插拔，能大幅节省阀组安装的占用空间。

　　功能特性上，这个气动瓣膜的密封件采用柔性膜片结构，电磁线圈得电时，内部的衔铁带动膜片提升，气路导通；失电时膜片在自身弹性和气路背压的作用下复位密封，整个动作行程不到2mm，响应速度能控制在15毫秒以内，完全满足高频次气路切换的使用需求。膜片的密封边缘做了圆弧过渡处理，长期往复动作时不会出现应力集中导致的膜片撕裂，常规工况下的使用寿命能达到千万次级别的动作次数。阀本体的流道做了圆滑过渡设计，没有直角节流位置，气路导通时的压力损失比常规直角式电磁阀低30%左右，在小流量供气场景里能有效降低气源的功耗损失。另外，顶部的电磁模块和阀本体之间采用密封垫隔离，哪怕在有少量飞溅液体、粉尘的生产车间环境里，也能避免杂质进入电磁驱动腔导致的衔铁卡滞问题，防护等级能满足一般工业场景的使用要求。

　　在做三维建模的时候，这个结构的配合公差需要重点关注，膜片的安装定位槽尺寸要和膜片的安装凸缘做过盈配合，过盈量控制在0.1mm到0.15mm之间，既能保证密封可靠性，又不会因为过盈量太大导致膜片装配时被压伤。电磁衔铁和导套之间的配合采用H7/g6的间隙配合，保证衔铁动作顺畅无卡滞，同时间隙不能过大，避免电磁吸力的损失。安装基座的三个安装孔位置度公差要控制在0.1mm以内，保证批量生产时的安装互换性，不需要现场配打孔位。侧向气嘴和基座的连接采用滚花压装结构，压装后的拉脱力要大于50N，避免气管插拔时气嘴松动导致的气路泄漏。
