嵌入式带锁方形面板拉手结构设计

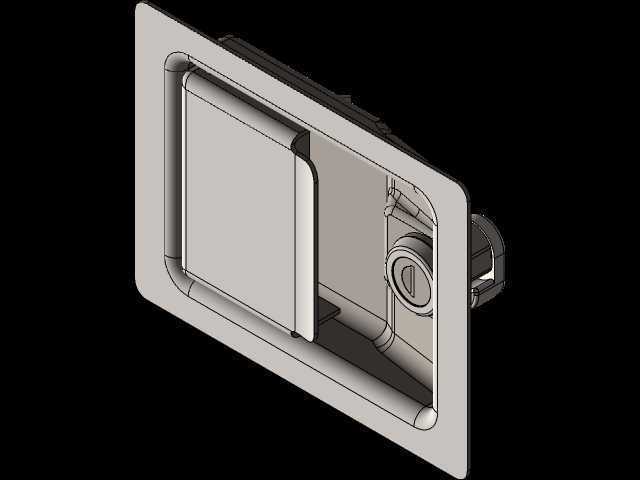

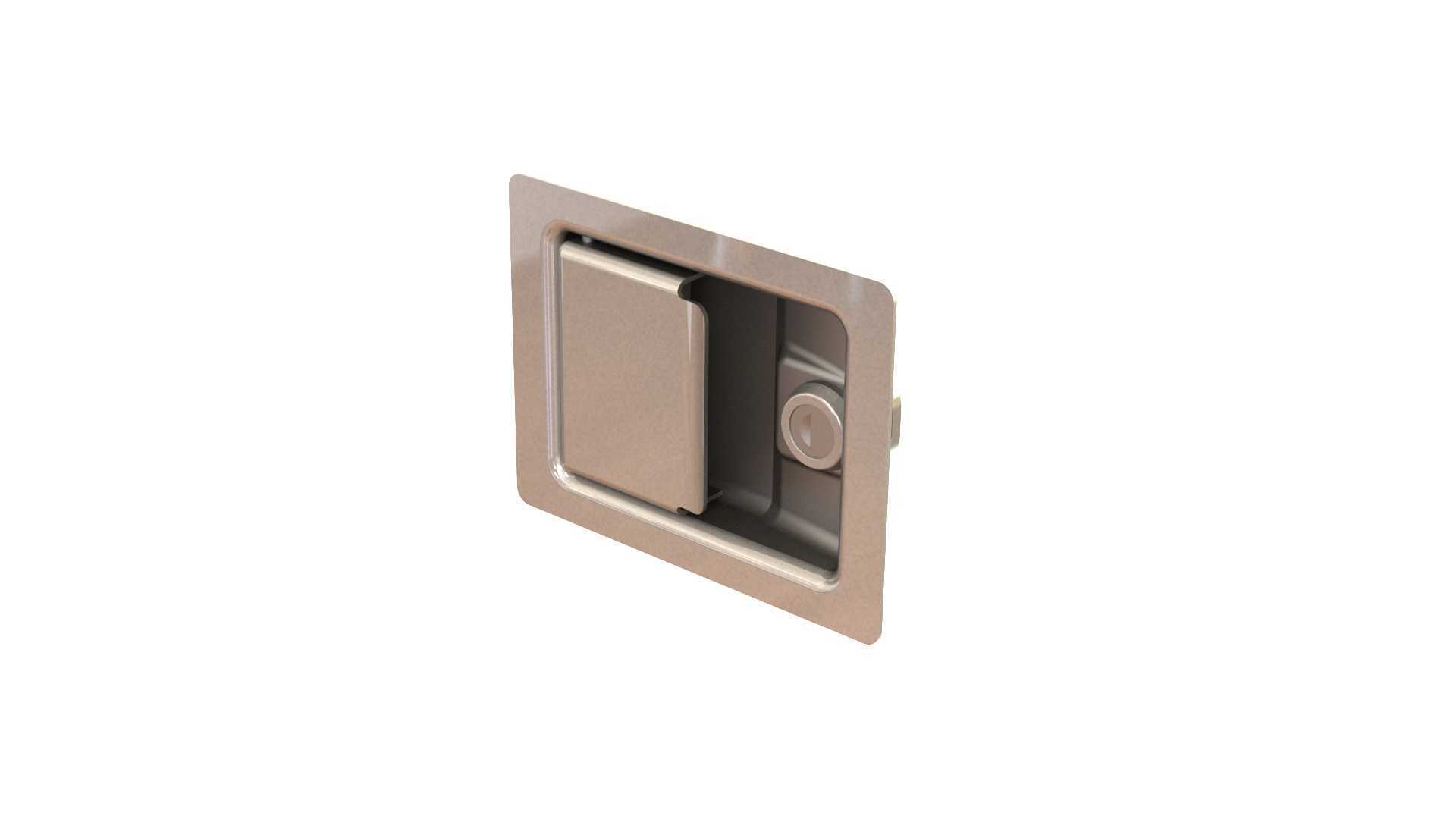

　　这类嵌入式带锁拉手常应用在特种车辆舱门、户外设备机柜、移动工具箱、工程机械设备检修门这类对安装面平整度有要求的场景，相比外凸式拉手，暗装结构不会在设备运输、人员通行过程中产生勾挂风险，尤其适合需要频繁转运、作业通道狭窄的工况使用。从结构功能来看，这款拉手集成了锁止与提拉开启两个核心功能，无额外复杂机械联动结构，锁芯直接控制锁舌的伸缩状态，解锁状态下扳动外露的拉手部分即可带动舱门开启，锁止状态下拉手无法被扳动，可避免非授权人员随意开启舱门，适配对舱内部件有防护需求的使用场景。设计层面采用了方形嵌入式安装的思路，整体面板为带圆角的矩形结构，安装时需要在门板对应位置开出匹配尺寸的方槽，将整个拉手主体嵌入槽内后，

　　通过面板四周的安装孔使用紧固件与门板固定，安装完成后面板与门板外表面基本齐平，不会突出门板平面，既降低了外力磕碰导致拉手损坏的概率，也能让设备外表面更整洁。从安装边界来看，这类拉手的面板厚度较薄，适配的门板厚度覆盖常规钣金机柜、复合板材舱门的常用厚度范围，锁舌伸出长度满足常规舱门的锁止啮合深度要求，不会出现锁止过松容易松脱、或是锁止过紧开关卡滞的问题。拉手的握持部分做了内凹的让位空间，操作人员佩戴普通劳保手套也能顺利伸入扳动拉手，不需要额外预留过大的操作空间，适配工业场景下的操作习惯。锁芯部分采用通用的弹子锁结构，钥匙通用性强，后期维护更换成本低，锁体与拉手基座为一体化装配结构，没有过多零散小部件，

　　长期震动工况下也不容易出现部件松脱掉落的问题。在实际选型应用中，这类拉手需要提前确认门板的可开槽尺寸，避免开槽过大导致安装后缝隙不均，或是开槽过小无法嵌入的问题，同时需要确认锁舌对应的门框挡边位置，保证锁止时锁舌能完全卡入挡边的锁孔内，实现可靠锁止。相比分离式的拉手加锁具的组合方案，这款集成式结构减少了门板上的开孔数量，降低了门板加工的工作量，同时也减少了需要安装的零部件数量，提升装配效率，也降低了多个部件配合带来的故障点。材质方面常规采用不锈钢或者锌合金压铸成型，表面做拉丝或者喷塑处理，具备一定的防腐蚀能力，可适应户外、车间等多粉尘、有一定湿度的使用环境，不需要频繁做表面维护。拉手的转动部位做了间隙配合设计，长期反复扳动也不会出现卡滞，转动阻尼适中，既不会因为太松导致拉手随意晃动产生异响，也不会因为太紧导致开启费力。
