西电系列卧式三相异步电动机结构模型

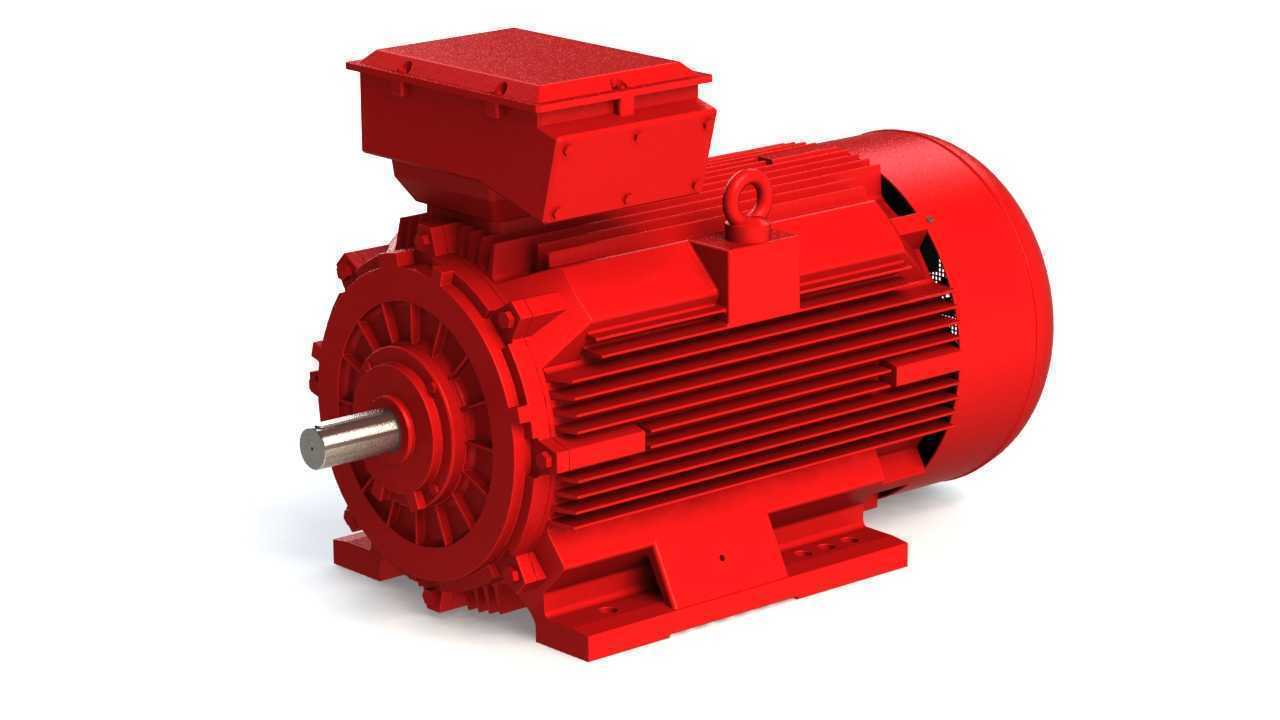

　　这款卧式安装的三相异步电动机三维结构，完整还原了西电同系列低压大功率电机的实体细节，建模过程中完全参照工业现场实际装机的尺寸边界做约束，从底脚安装孔的孔距、轴伸直径与键槽尺寸，到接线盒的安装方位、吊环的承重位置，甚至散热筋的排布密度都和量产实物保持一致，没有做刻意的外观简化，能直接用于产线布局的干涉校验环节。在各类工业场景里，这类电机的适配范围极广，不管是输送线的辊道驱动、风机水泵的动力输入，还是破碎机、搅拌机这类重载设备的动力源，只要是需要稳定持续输出扭矩的固定工位，基本都能看到同结构电机的身影，做设备选型的时候，这类B3安装形式的卧式电机也是优先考量的通用动力单元，不用额外做复杂的安装支架改造，

　　混凝土基础或者型钢机架上预留对应孔位就能直接固定。从结构设计逻辑来看，模型完整拆分了定子机座、转子总成、端盖、接线盒、风罩、底脚这些独立部件，机座外表面的轴向散热筋不是随意排布的装饰结构，每一条筋的高度、间距都对应实际产品的散热风道设计，电机运行时自带的同轴风叶产生的冷却风会顺着筋条间的沟槽流动，带走定子绕组产生的热量，建模时特意保留了筋条的圆角过渡，避免应力集中的结构缺陷，和实际铸件的工艺要求完全匹配。轴伸端的结构做了精准还原，输出轴的台阶定位面、键槽的宽度深度、轴端的螺纹孔都有明确的尺寸约束，做配套联轴器或者带轮装配的时候，可以直接在装配环境里做配合校验，不用反复核对二维图纸的尺寸链。接线盒的位置设置在机座顶部，盒体的开盖结构、

　　进线口的密封压盖位置都和实物一致，现场布线的时候可以直接参考模型判断电缆的弯曲半径是否足够，会不会和周边的管线、机架产生干涉。底脚部分的安装孔做了长圆孔的细节还原，实际安装时可以小范围调整电机的轴向位置，方便张紧三角带或者调整联轴器的同轴度，这个细节很多简化模型都会忽略，但在现场安装调试的时候，这个调整余量直接影响装配效率，建模时特意保留了这个结构特征，方便设计人员做安装布局的时候预留足够的调整空间。端盖部分的轴承室结构、密封槽位置也做了对应还原，能直观看到轴承的安装定位方式，做维护检修的模拟拆装时，可以直接按照模型的装配顺序拆解，判断检修空间是否足够，要不要提前预留拆装轴承的操作空位。吊环的安装位置在机座重心的正上方，模型里保留了吊环的螺纹连接结构，做厂房吊装布局的时候，可以直接模拟吊具的连接状态，判断吊装路径上会不会和厂房梁柱、其他设备产生碰撞。风罩部分的通风孔排布也和实物一致，进风面积经过实际校验，不会因为风罩的遮挡降低冷却风量，建模时没有把通风孔做成简化的装饰面，而是还原了实际的冲孔结构，做流体散热仿真的时候可以直接提取流道模型，不用二次修复几何结构。在做整线设备的三维布局时，这个模型可以直接导入产线装配体，不用额外做几何清理，安装基准面设置在底脚的底面，和现场安装的基准完全重合，能快速完成电机的定位装配，同时可以直观核对电机和被驱动设备的轴高是否匹配，避免出现选型时轴高偏差导致的安装错位问题。

　　很多设计人员做方案的时候容易忽略电机的外轮廓边界，比如接线盒的突出高度、风罩的后端突出长度，导致现场安装时电机和墙体、其他设备挤在一起，甚至接线盒盖都无法正常打开，这个模型完整保留了所有外凸部件的实际尺寸，做布局校验的时候可以直接生成干涉检查报告，提前规避这类现场安装的常见问题。从结构强度的角度看，机座的壁厚、底脚的加强筋结构都和铸件实物一致，做有限元分析的时候，可以直接赋予对应的铸铁材料属性，分析电机运行时的振动特性，判断底脚的固定强度是否满足重载启动的要求，不用重新建模简化结构。转子部分的铁芯叠片结构、导条的排布虽然做了外观层面的还原，但整体的转动惯量参数和实际产品保持一致，做传动系统的动力学仿真时，可以直接调用模型的质量属性参数，计算整个传动链的启动扭矩、制动时间，不用额外估算电机转子的转动惯量数值。
