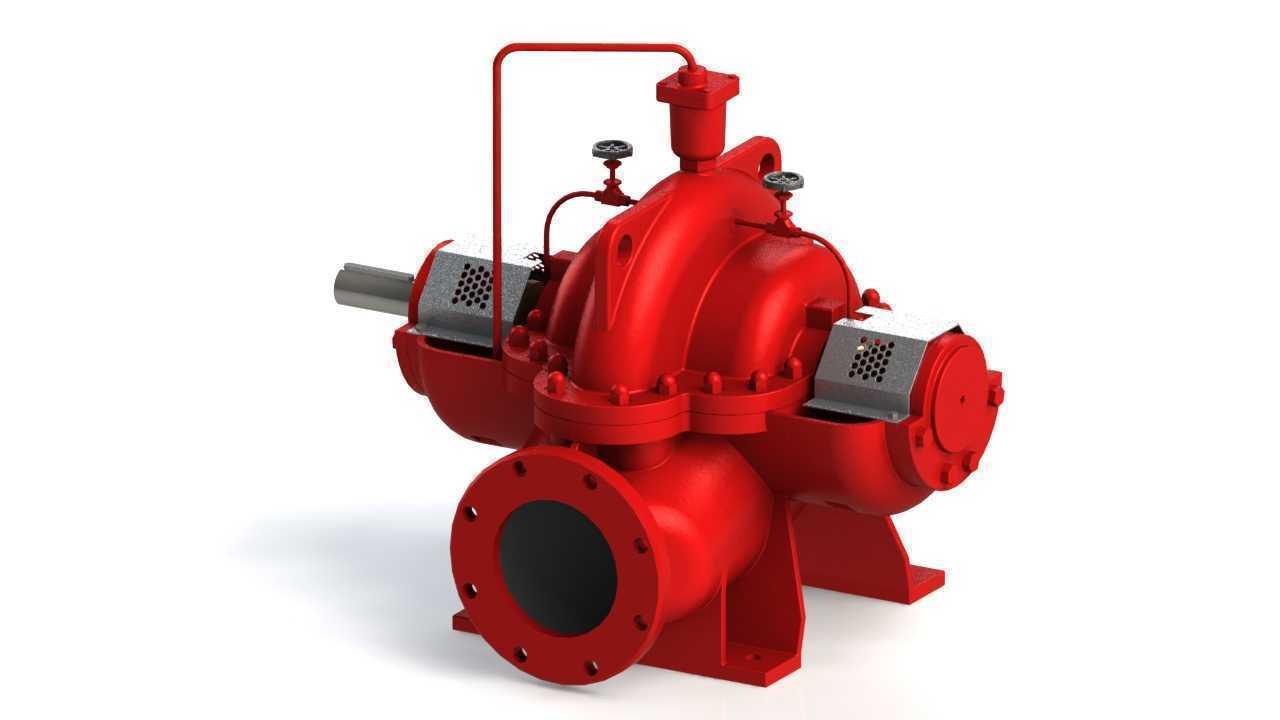

Nijhuis HGT-150-315中开双吸离心泵结构

　　在市政供水、大型循环水系统、区域调水工程以及工矿企业的大流量输水场景中，双吸中开离心泵始终是核心输水设备的主流选型，这类设备凭借大流量工况下的运行稳定性、较低的汽蚀余量以及便捷的维护特性，承担着长距离、大流量流体输送的核心任务。本次呈现的Nijhuis HGT系列中开双吸泵结构，完全按照实际工业产品的装配关系完成三维构建，每一处结构细节都对应实际生产中的加工与装配要求，能够为结构设计人员、设备选型工程师提供直观的结构参考。

　　从实际应用场景来看，该型泵适配的工况覆盖了城镇水厂取水送水、火电厂循环冷却水输送、大型暖通空调系统水循环、农田大面积灌区提水、工业流程中大流量清水或轻度腐蚀性介质输送等场景，这类场景普遍要求泵组在长时间连续运行下保持稳定，同时具备较强的抗汽蚀能力，避免大流量工况下入口流速过高引发的叶轮气蚀损伤，缩短设备检修周期。

　　从设备功能特性来看，该泵采用水平中开式泵壳结构，泵体沿轴水平面分为上下两部分，检修时无需拆卸进出水管路与驱动电机，只需吊起上泵壳即可完成叶轮、密封件、轴承的检查与更换，大幅降低现场运维的工作量与停机时间。双吸式叶轮结构让介质从叶轮两侧同时进入流道，一方面抵消了单吸叶轮运行时产生的轴向力，减少轴承组的轴向载荷，延长轴承使用寿命；另一方面相同流量参数下，双吸叶轮的入口流速更低，有效降低装置汽蚀余量要求，减少入口侧的水力损失，提升泵组的运行效率。泵体进出口采用法兰连接结构，法兰的螺栓孔分布、密封面尺寸完全匹配对应压力等级的管路标准，现场安装时无需额外加工转接件，能够直接与同管径的工艺管路对接。

　　从设计思路层面拆解该结构，建模过程中首先确定泵的水力流道核心参数，包括叶轮进口直径、出口宽度、蜗壳流道的断面变化规律，保证流道过流面积沿介质流动方向平滑过渡，避免局部流速突变引发的水力冲击与涡流损失。泵脚的支撑位置经过受力校核，设置在泵体下半部分的重心投影区域，泵组运行时的振动能够通过一体式铸造的泵脚直接传递到安装基础，避免泵壳受力不均导致的密封面渗漏、轴系不对中等问题。轴端的密封结构预留了填料密封与机械密封两种安装空间，可根据输送介质的特性、现场密封水的供应条件灵活选择密封形式，提升设备的场景适配性。泵体顶部设置的排气接口，用于启动前排出泵腔内部的积气，避免气缚现象导致泵组无法正常抽送介质；两侧轴承端盖上设置的油位观察、注油与泄油结构，方便日常运维时检查轴承润滑状态，及时更换润滑脂，保证轴承在合理润滑条件下运行。

　　从外形尺寸与安装边界来看，该型泵的进出口法兰位于泵体同一水平轴线上，中心高度与同参数等级的常规双吸泵保持一致，现场旧泵替换时无需改动原有管路的安装位置与基础标高，能够直接完成替换安装。泵轴的伸出端尺寸、键槽规格匹配标准Y系列电机的安装尺寸，可通过弹性柱销联轴器与驱动电机直连，也可根据现场空间需求加装皮带轮传动结构，适配不同的安装空间条件。泵脚的安装螺栓孔间距、基础板的尺寸范围经过标准化设计，安装时只需按照尺寸要求预制混凝土基础，预留二次灌浆层即可完成泵组的固定，无需额外定制非标的安装支架。轴端的冷却密封管路沿泵体外壁布置，管路走向避开吊装受力点与日常运维的操作空间，既保证密封水能够顺利到达密封腔，也不会干扰后续的检修操作。

　　对于三维建模从业者而言，构建这类泵体结构时需要重点关注中开面的密封止口配合尺寸、叶轮与泵壳之间的密封环间隙、轴系零件的同轴度要求，这些细节直接决定了模型用于装配校验、工程出图时的准确性，若忽略配合间隙与安装基准的设置，模型将无法用于实际的工程设计参考。
