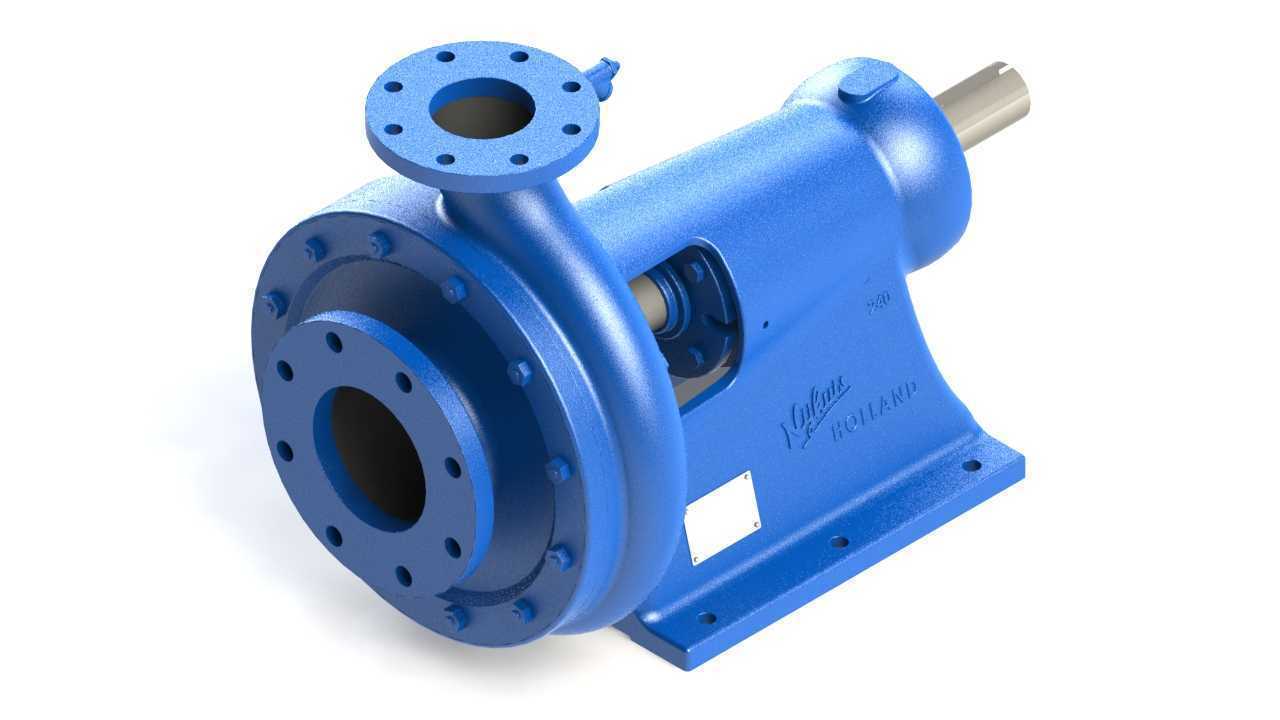

Nijhuis卧式单级离心泵结构设计

　　这款卧式单级离心泵的结构设计，首先要匹配市政给排水、工业循环水、轻度污水输送这类常规工况的安装需求，从安装边界来看，泵脚采用整体铸造的一体式支座，两个安装脚的螺栓孔位沿泵轴轴向对称分布，安装时需要预留的轴向操作空间要覆盖轴伸端的联轴器拆装距离，径向侧要留出泵体进出口法兰的管道对接操作余量，进出口法兰均采用凸面带颈结构，法兰螺栓孔的分度圆直径、孔数、孔径完全匹配对应压力等级的管道法兰标准，现场对接时不需要额外加工过渡法兰，能直接和同公称通径的工艺管道组对。从功能特性上看，泵的过流部件采用宽流道设计，允许输送介质中含有一定直径的固体颗粒，不会出现普通清水泵容易卡阻的问题，泵体的涡室断面采用渐变式水力设计，

　　能把叶轮甩出的介质动能平稳转化为压力能，降低水力损失的同时减少泵组运行的振动和噪音。泵的轴封位置预留了机械密封和填料密封两种安装空间，现场可以根据输送介质的腐蚀性、温度特性灵活选择密封形式，不需要额外改造泵盖结构；轴承体部分采用稀油润滑结构，轴承室的油位标记清晰，两端的轴承压盖设计了防尘密封结构，能阻挡外界粉尘进入轴承腔，延长轴承的维护周期。设计思路上，这款泵采用后开门式结构，检修时不需要拆卸进出口管道和泵体，只需要拆开泵盖和轴承架的连接螺栓，就能把转子部件整体从泵体后侧抽出，大幅缩短现场检修的停机时间；叶轮采用闭式结构，前后盖板都设置了密封环配合面，口环间隙控制在合理范围，既能减少容积损失，也能在口环磨损后单独更换密封环，

　　不需要整体更换叶轮或者泵体，降低后期运维成本。泵体顶部设置了排气螺塞，首次启动前可以通过这个位置排净泵腔内的空气，避免气缚现象；泵脚位置设计了地脚螺栓的沉孔，安装时能把泵组牢牢固定在混凝土基础上，配合联轴器处的找正调整，能保证泵轴和电机轴的同轴度控制在允许范围内，减少运行时的轴系附加载荷。从实际应用场景来看，这款泵既可以用在自来水厂的原水输送、清水加压环节，也能适配污水处理厂的中间提升、尾水排放工序，在工业领域还能作为循环冷却水系统的动力泵，输送温度不超过80摄氏度的清水或者物理化学性质类似清水的介质；如果过流部件更换为耐腐蚀材质，还能输送轻度腐蚀性的工业废水。结构细节上，泵体的出水口采用垂直向上的布置，进水口沿轴向水平设置，

　　这种布置方式能让泵腔内的流道更顺畅，减少介质转向带来的水力损失；轴伸端的轴径尺寸匹配标准联轴器的安装要求，用户可以根据配套电机的功率选择对应规格的弹性联轴器，能缓冲泵组启动和运行时的轴向、径向窜动。泵体和泵盖的连接采用沿法兰圆周均匀分布的螺栓紧固，密封面采用止口定位加密封垫的结构，能保证高压工况下结合面不会出现介质泄漏；轴承架和泵体的连接采用定位销定位，拆装后重新装配时能保证同轴度，不需要重新反复找正。在三维建模过程中，所有的配合尺寸都严格按照水力设计和机械设计的公差要求设定，比如叶轮和密封环的配合间隙、轴承和轴颈的过盈配合量、轴承和轴承室的配合公差都符合通用泵类产品的设计规范，模型的所有特征都完全还原实物的结构细节，包括泵体上的标识牌安装位、排气孔、放油孔、吊环孔这些细节结构都完整呈现，能直接用于结构校核、安装模拟、教学演示或者二次设计参考。
