西门子电磁流量变送器外观结构设计

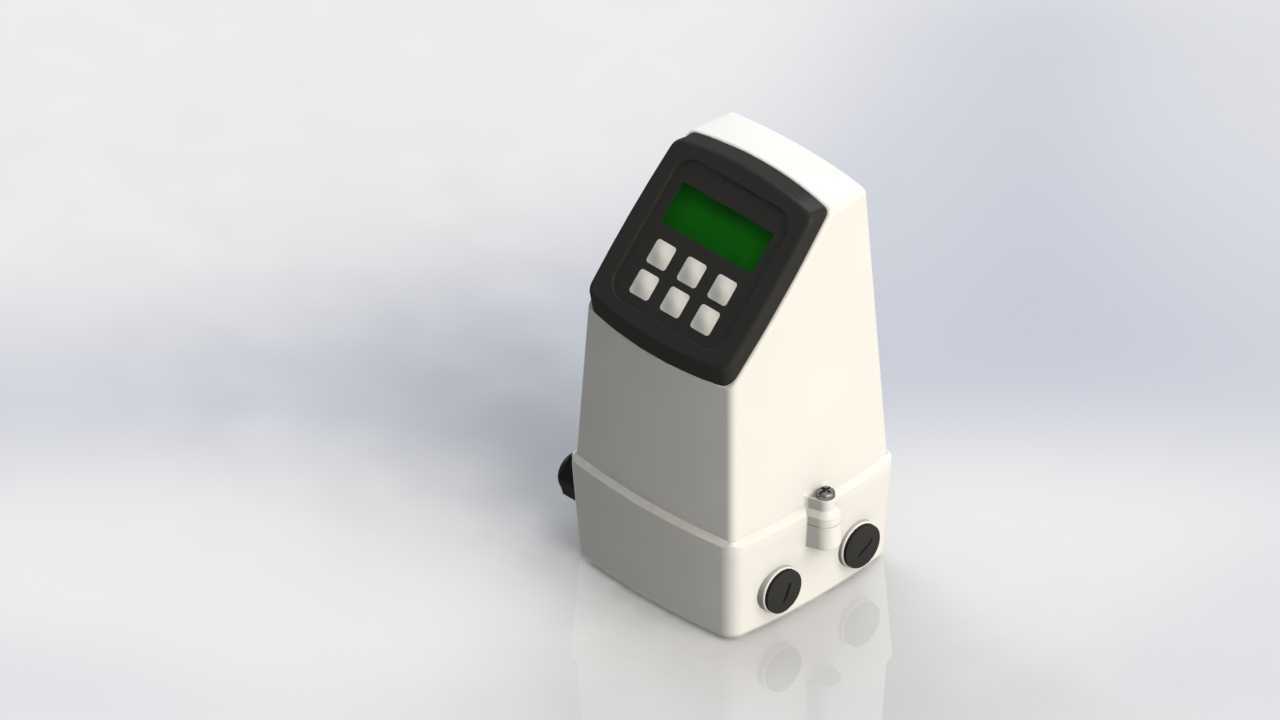

　　在化工、市政供水、食品加工等涉及流体输送的生产场景里，流量参数的精准采集直接决定了过程控制的稳定性，这款电磁流量变送单元的结构设计，完全围绕工业现场的安装与使用需求展开。从现场安装的边界条件来看，这款变送单元采用立式壁挂/管道一体式安装结构，壳体底部预留了两个标准电气接口，分别对应电源输入与信号输出，接口采用M20×1.5的通用工业螺纹规格，适配现场常用的防水格兰头，安装时无需额外定制转接件，能直接适配现有管线的布线规范。壳体的整体轮廓做了斜切式的操作面设计，操作面板与垂直安装面呈15度仰角，当设备安装在离地1.2-1.5米的常规操作高度时，现场巡检人员无需弯腰或垫脚，就能清晰读取显示屏上的瞬时流量、累计流量等参数，按键区域的布局也对应操作视角做了偏移设计，六个功能按键呈两列三行排布，按键间距留足了戴劳保手套操作的空间，避免现场操作时出现误触。

　　从功能实现的结构设计来看，这款变送单元的壳体采用上下分舱式结构，上半部分为显示与按键操作舱，做了全密封灌胶处理，防护等级能达到IP65，哪怕是在户外露天安装、或是车间内有喷淋清洗的场景下，也不会出现水汽渗入电路板的问题；下半部分为接线舱，舱盖采用快拆式螺丝固定，接线时无需完全卸下螺丝就能打开舱门，舱内预留了足够的走线空间，能容纳线径不超过2.5平方毫米的多股铜芯电缆，接线端子采用导轨式插拔结构，后期维护更换模块时无需重新压接线路，能大幅缩短现场停机维护的时间。壳体的材质选用了阻燃ABS工程塑料，表面做了哑光抗紫外线处理，长期在户外日晒环境下也不会出现壳体脆化、变色的问题，壳体边角全部做了R5以上的圆角处理，既避免了安装运输过程中边角磕碰造成的壳体开裂，也能减少现场粉尘在壳体表面的堆积，降低日常清洁的工作量。

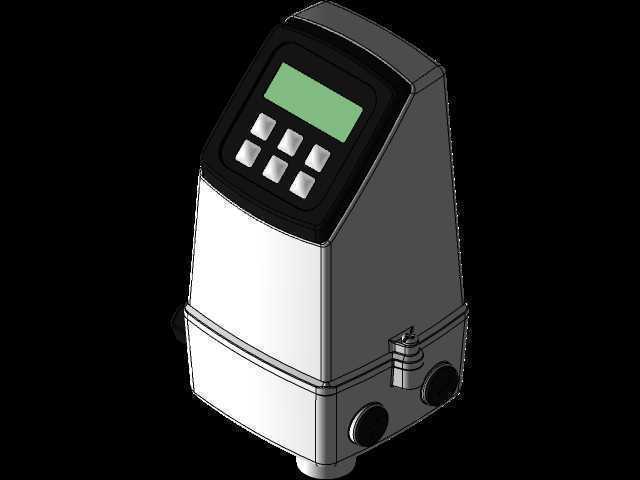

　　从建模的结构还原角度来看，这款模型完整还原了设备的所有安装配合特征：壳体侧面的定位凸台对应安装支架的卡槽，安装时只需将设备卡入支架后拧紧侧面的紧固螺丝即可完成固定，无需在设备本体上额外打孔；操作面板的显示屏区域做了下沉式设计，透明视窗与面板之间预留了密封胶圈的安装槽，建模时准确还原了胶圈的压缩量尺寸，能直观体现密封结构的设计逻辑；底部的两个电气接口做了内螺纹细节还原，接口周边的加强筋结构也完全按照实物的受力分布设计，当现场拖拽电缆时，加强筋能分散接口处的受力，避免接口断裂。在实际的工程选型阶段，这类三维模型能直接用于管线排布的碰撞检查，提前确认变送单元与周边管道、阀门、支架的安全距离，避免现场安装时出现空间干涉，也能用于操作培训的可视化演示，让运维人员快速熟悉设备的外部结构与接线位置，减少现场调试的出错概率。不同于普通的外观示意模型，这款模型的所有结构尺寸都严格按照实物的安装尺寸还原，安装孔位的间距、接口的高度、操作面板的倾斜角度都与实物完全一致，能直接导出二维工程图用于安装支架的加工制作，也能导入工厂的数字孪生系统，作为流体管线数字模型的组成部分，实现生产过程的可视化管控。
