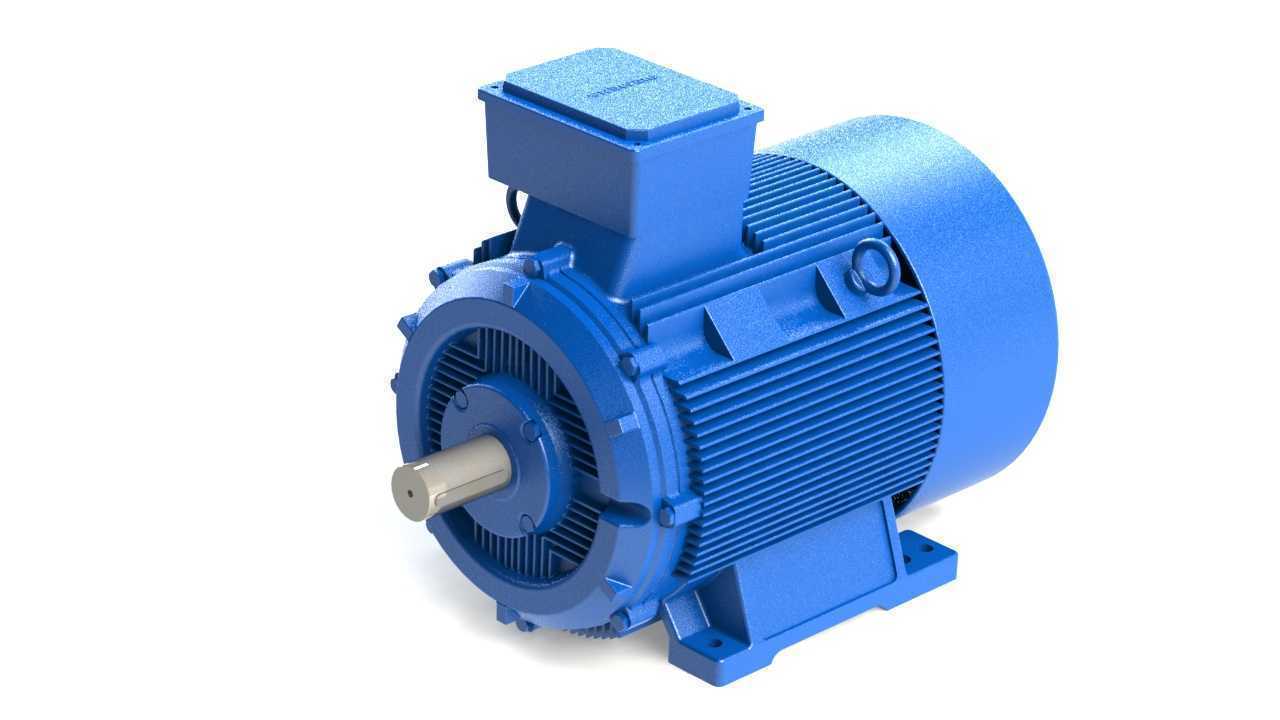

西门子1LG4系列三相异步电动机结构

　　这款低压三相异步电动机的三维结构还原，完全围绕工业现场实际安装与运维需求搭建，建模时优先对齐了设备端的安装边界约束，没有做任何脱离工程实际的美化处理。从应用场景来看，这类电机广泛覆盖通用机械传动领域，不管是输送线的辊道驱动、风机水泵的动力输入，还是小型机床的主轴辅传、建材生产设备的搅拌机构动力源，都能见到同结构电机的身影，建模时特意保留了不同安装场景下需要用到的结构细节，比如底脚安装的螺栓孔位公差带、端盖处的吊装吊环位置、接线盒的出线方向预留空间，完全匹配工厂现场的安装作业逻辑。

　　实际建模过程中，先从定子铁芯的叠压结构基准入手，确定机座的中心高尺寸，这一尺寸是电机安装的核心基准，直接决定了电机与被驱动设备的对中精度，建模时严格遵循了IEC标准的安装尺寸规范，底脚安装孔的孔距、轴伸端的直径与键槽尺寸、法兰安装面的止口公差，都按照实际量产电机的尺寸边界做了还原，避免选型人员参考模型时出现安装干涉问题。机座外部的散热筋结构没有做简化处理，每一条散热筋的高度、间距、排布角度都和实物一致，这部分结构直接关系到电机运行时的散热效率，尤其是在连续工作制的工况下，散热筋的通风道设计直接影响绕组温升，建模时保留了散热筋与机座一体铸造成型的圆角过渡细节，能直观看到铸件的工艺特征，不会出现直角棱边这类不符合铸造工艺的错误结构。

　　接线盒部分的建模考虑到了现场接线的操作空间，盒体的倾斜角度、内部的接线端子排安装位置、盒盖的密封槽结构都做了完整还原，甚至预留了电缆格兰头的安装螺纹位置，方便电气设计人员在做整机电控布线时，直接参考接线盒的位置确定线缆走向，避免出现线缆长度预留不足、折弯半径不够的问题。端盖部分的轴承室结构做了分层还原，能清晰看到轴承安装位、油封槽、端盖与机座的配合止口，这部分是电机检修时的核心拆装部位，模型还原的结构细节能帮助运维人员提前熟悉拆装顺序，避免现场检修时损伤配合面。

　　轴伸端的结构还原了键槽的对称度要求、轴肩的定位尺寸，以及输出轴的防锈处理区域特征，在做传动系统设计时，可以直接参考轴伸尺寸匹配联轴器、带轮或者链轮的安装孔径，不用再反复核对二维图纸的尺寸链。风扇与风罩部分的结构也没有省略，风罩的通风孔排布、风扇叶片的角度都和实物一致，这部分结构不仅关系到散热效果，还涉及到电机运行时的风噪水平，做设备降噪设计时，可以直接参考风罩的结构预留隔音层的安装空间。

　　从设计思路上来说，整个模型没有做冗余的结构修饰，所有可见结构都对应实际的功能需求：吊环是为了满足电机搬运吊装时的承重要求，底脚的加强筋是为了提升安装刚性，避免电机运行时出现共振，接线盒的防水密封结构是为了适配多粉尘、潮湿的工业现场环境，端盖的放油孔是为了排出轴承室多余的润滑脂，避免油脂渗入绕组影响绝缘性能。在做设备选型配套时，参考这个模型可以快速核对电机与安装位的空间间隙，比如电机尾部风罩与设备护板的安全距离、接线盒开盖时的操作空间、底脚螺栓的安装扳手空间，这些细节往往是二维图纸容易忽略的点，很容易导致现场安装时出现干涉返工。

　　另外，模型还还原了电机表面的涂装分色特征，能直观区分机座、端盖、接线盒、风罩的不同部件边界，在做设备的三维布局时，可以直接调用这个模型放入整机装配体，不需要再做额外的结构简化，能有效提升整机设计的效率。对于电机检修人员来说，通过这个模型可以提前熟悉电机的内部结构层级，从风罩、风扇、端盖到转子、定子的拆装顺序一目了然，能减少现场检修的误操作概率。
