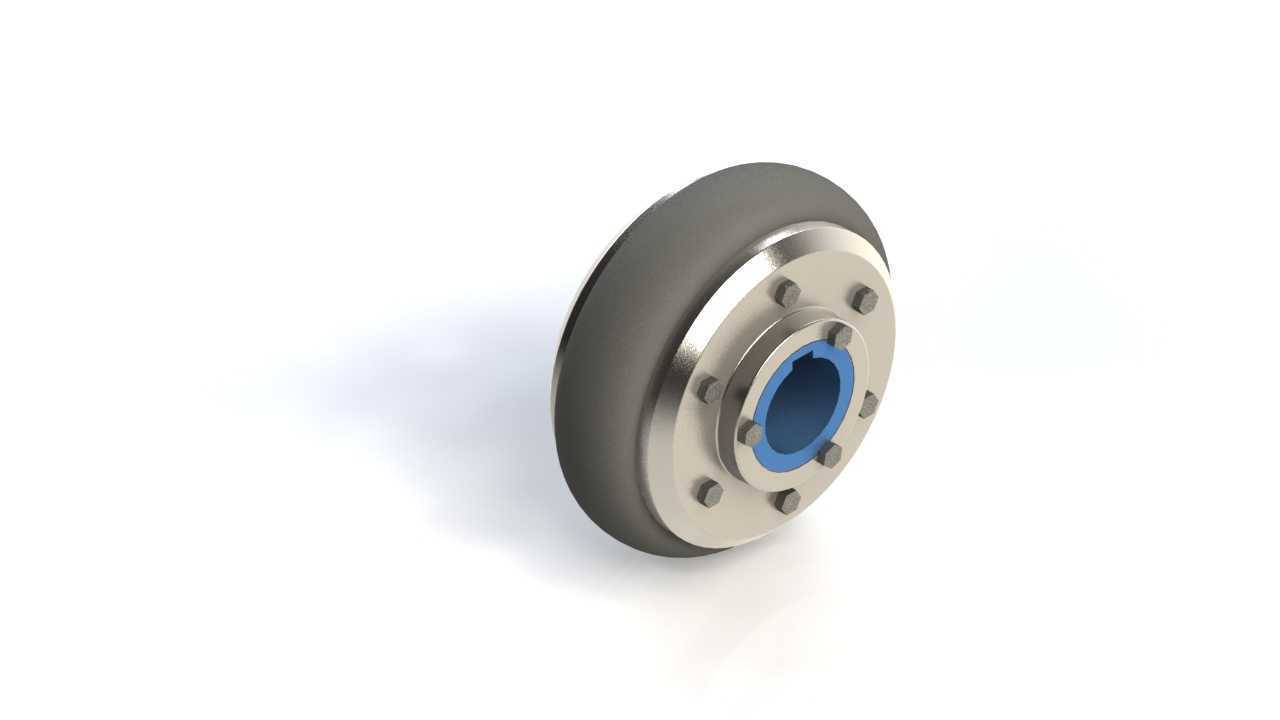

FennerF120型弹性轮胎联轴器结构

　　在带式输送机、破碎筛分设备、中小型风机水泵这类存在冲击载荷、两轴安装对中精度有限的传动场景里，弹性轮胎联轴器的应用占比一直不低，这次拆解建模的Fenner F120规格产品，就是这类传动件里非常典型的成熟结构。不同于刚性联轴器对安装对中误差的零容忍，也不同于梅花弹性联轴器需要频繁更换易损梅花垫的维护特性，这款轮胎式联轴器的核心缓冲元件是一体硫化成型的橡胶轮胎环，靠橡胶本身的高弹性变形量，来补偿两轴之间的径向偏移、角度偏斜甚至少量轴向窜动，实际现场安装时，哪怕两轴径向偏差到1-2mm，角度偏斜在1度以内，都不需要额外调整安装位就能正常传递扭矩，这一点在矿山、建材这类现场安装条件有限、设备底座容易受地基沉降影响的工况里，能大幅降低安装调试的人工成本，也能减少轴系额外附加载荷对两端轴承、密封件的磨损。

　　从结构设计逻辑来看，这款联轴器分为主动端连接法兰、从动端连接法兰和中间的橡胶轮胎体三个核心部分，两端的金属法兰采用45号钢模锻后机加工成型，法兰端面均匀分布6个内六角紧固螺钉孔，用来把橡胶轮胎体的两侧金属压环和法兰盘牢牢锁紧，避免大扭矩传递时出现打滑错位。中间的橡胶轮胎环并不是普通的实心橡胶结构，而是内部缠绕了多层高强度锦纶帘线作为骨架，就像汽车轮胎的帘布层结构一样，既能保证橡胶环有足够的周向刚度传递额定扭矩，又能保留橡胶本身的弹性变形能力来吸收冲击，橡胶环的内圈和金属压环是通过高温硫化粘接在一起的，不存在后期使用中橡胶和金属脱离的隐患，比那种靠压板挤压固定橡胶块的联轴器可靠性高很多。

　　实际选型安装时，首先要确认安装边界尺寸，F120规格的联轴器最大外圆直径在120mm左右，橡胶轮胎环的轴向宽度大概是45mm，两端法兰的轴孔可以根据用户需求加工成不同直径的光孔或者键槽孔，适配19mm到42mm直径范围的输出输入轴，安装时不需要移动两端的电机或者工作机，只需要把法兰盘的紧固螺钉拆开，就能直接更换中间的橡胶轮胎体，维护空间只需要预留出法兰外侧10mm左右的扳手操作空间就行，不需要像齿式联轴器那样要把整个半联轴器拔下来才能换易损件，日常维护效率很高。

　　建模过程中特意还原了几个容易被忽略的细节：法兰盘和橡胶轮胎体贴合的端面做了0.5mm深的环形定位止口，安装时能自动对中，避免轮胎环安装偏斜导致运转时动平衡超标；紧固螺钉采用的是内六角圆柱头螺钉，螺钉头沉孔深度刚好和螺钉头长度匹配，不会出现螺钉突出法兰端面刮碰周边护罩的问题；橡胶轮胎环的外圈做了轻微的圆弧过渡，没有尖锐棱角，高速运转时不会因为应力集中导致橡胶开裂。另外在轴孔的键槽设计上，采用的是GB/T1095标准的普通平键槽，键槽两侧的粗糙度控制在Ra3.2，保证平键装配后侧面贴合紧密，不会出现键连接松动的问题。

　　从实际使用的工况适配性来说，这款联轴器特别适合有正反转频繁切换、启动冲击大的传动场景，比如往复式给料机、振动输送机的传动端，橡胶轮胎环能把启动瞬间的冲击扭矩衰减30%以上，有效保护电机和减速机的输入轴不会因为瞬间过载出现断轴、打齿的问题。而且因为橡胶本身有一定的阻尼特性，还能吸收轴系运转时的扭转振动，降低整个传动系统的运行噪音，在车间内部的设备上使用时，能明显改善岗位的噪音环境。需要注意的是，这种橡胶材质的弹性元件不适合在高温、有油污长期浸泡的环境里使用，环境温度超过80摄氏度的时候橡胶会快速老化开裂，要是用在有切削液、机油飞溅的设备上，需要额外加装防护罩把联轴器和油液隔离开，不然橡胶被油液侵蚀后弹性会快速下降，使用寿命会从正常的2-3年缩短到几个月。

　　建模时的装配逻辑完全按照实际装配顺序来：先把两端的半法兰分别装在主动轴和从动轴上，用轴端挡圈或者紧定螺钉固定好轴上的位置，再把中间的橡胶轮胎体套在两个法兰中间，对准止口和螺钉孔，然后对角均匀拧紧六个内六角螺钉，保证每个螺钉的拧紧力矩一致，避免轮胎环受力不均出现偏摆。整个模型的配合间隙都按照实际加工公差来设置，法兰和轴的配合采用H7/k6的过渡配合，螺钉和螺钉孔的间隙留了0.2mm的安装余量，完全符合实际生产加工的装配要求，不管是用来做设备选型的方案演示，还是做有限元分析的扭矩传递仿真，或者是加工前的结构干涉检查，这个模型都能直接使用，不需要再做额外的结构调整。
