半挂车用带钢制轮辋的重载轮胎结构

　　在公路干线物流运输领域，半挂车作为长途货运的核心承载装备，其行走系统的可靠性直接决定了运输效率与行驶安全，带轮辋的轮胎总成是半挂车车桥端最核心的接地部件，承担着承载整车货重、传递驱动力与制动力、缓冲路面冲击的多重作用。这款适配半挂车的轮胎轮辋总成，设计阶段首先围绕重载工况的载荷边界做了参数匹配，轮胎断面宽度设定为315mm，扁平比为80系列，适配22.5英寸直径的轮辋，这类规格的轮胎普遍用于总质量40吨级以上的半挂列车，单胎在标准冷态气压下的承载能力可覆盖4000kg，双胎并装布置时单胎承载3500kg，完全满足GB7258要求下的半挂车轴荷限值，不会出现长期超载导致的胎体早期脱层问题。

　　从结构设计逻辑来看，轮辋部分采用了多螺栓孔的钢制滚压成型结构，螺栓孔沿圆周均匀分布，与车轴端的轮毂安装止口精准配合，安装时螺栓预紧力按照商用车车轮装配的标准扭矩范围施加，可保证轮辋与轮毂结合面无相对滑移，避免高速行驶时的车轮摆振问题。轮辋的胎圈座位置做了圆角过渡处理，与轮胎的胎圈钢丝圈紧密贴合，充气后胎圈与轮辋之间形成可靠密封，无内胎结构的设计减少了内胎与垫带的故障点，在轮胎被尖锐物刺穿时可缓慢泄压，避免高速爆胎引发的车辆失控风险。轮胎的胎面花纹采用了重载货运专用的块状花纹设计，花纹沟深度适配长途公路行驶的耐磨需求，胎面胶料配方兼顾了耐磨性与抗撕裂性能，在铺装路面行驶时可保证足够的抓地力，同时降低滚动阻力，减少车辆行驶过程中的燃油消耗。

　　实际应用场景中，这类轮胎轮辋总成除了用于普通栏板半挂车、仓栅半挂车，也可适配集装箱骨架半挂车、冷藏半挂车等多种半挂车型号，在车辆进行三维总装设计时，该总成的安装边界需要重点校核：轮辋的偏距参数决定了车轮的轮距尺寸，设计时要保证轮胎外侧与车架侧面、悬挂部件之间留有足够的跳动间隙，避免车辆在颠簸路面行驶时轮胎与周边部件发生干涉；轮胎的最大外径尺寸决定了车架离地高度的设计下限，同时要匹配制动气室、轮毂轴承等周边部件的布置空间，防止转向或悬架跳动时出现运动干涉。

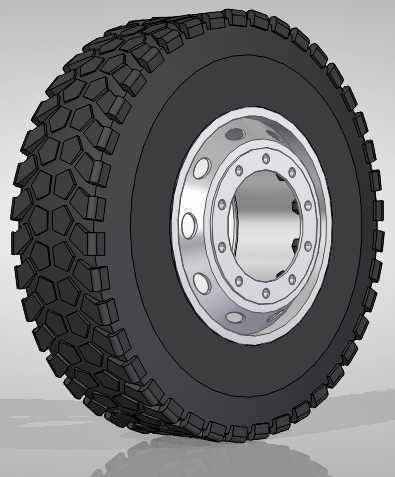

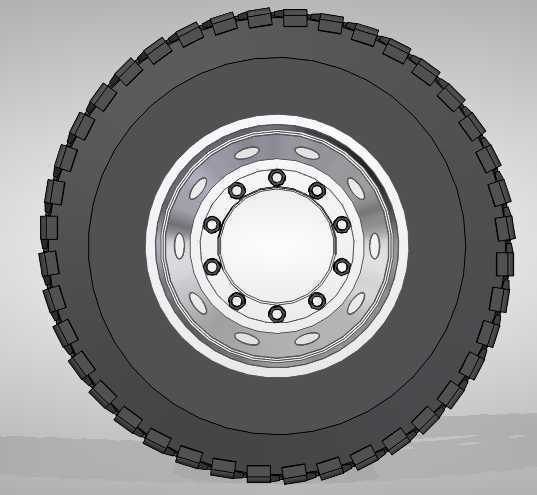

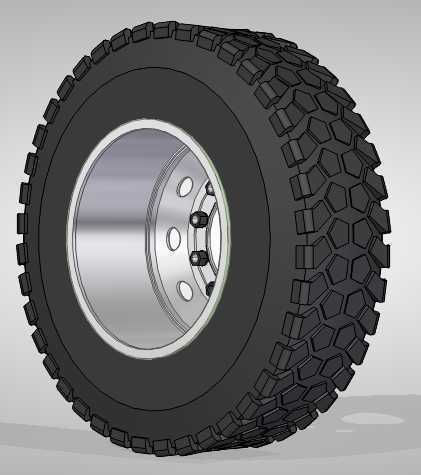

　　从建模还原的角度来看，该模型完整还原了轮胎的胎面花纹细节、胎侧的轮廓曲线，以及轮辋的通风孔、螺栓孔、轮缘的结构特征，在做半挂车整车装配仿真时，可直接用于干涉检查、质心位置计算、轮胎接地比压分析等场景，不需要二次简化即可导入多体动力学软件做行驶平顺性仿真，也可用于渲染制作产品宣传资料、维修培训课件。设计过程中还考虑了轮胎的充气变形特性，胎体的轮廓按照标准气压下的静负荷半径做了还原，与实际装车后的状态高度一致，避免仿真计算时出现接地面积偏差过大的问题。轮辋的材质选用商用车常用的钢制轮辋材料，模型中预留了轮辋厚度的参数化调整接口，若后续需要适配铝合金轮辋的轻量化方案，可直接修改厚度参数快速生成新的结构，不需要重新绘制整体轮廓。

　　在车辆维保场景中，该结构的拆装流程也在设计阶段做了考虑，轮辋的螺栓孔分布与现有主流半挂车车桥的轮毂螺栓参数完全通用，更换轮胎时可直接使用现有商用车维保的通用工具完成拆装，不需要特殊工装，降低了车队的维保成本。轮胎的气门嘴位置布置在轮辋的预留孔位，充气时操作空间充足，日常检查胎压时不需要拆卸车轮即可完成操作，提升了日常维保的便利性。双胎并装时，两个轮辋之间的安装间距按照标准要求设定，保证两个轮胎在满载变形时不会出现相互摩擦的问题，延长轮胎的实际使用寿命。
