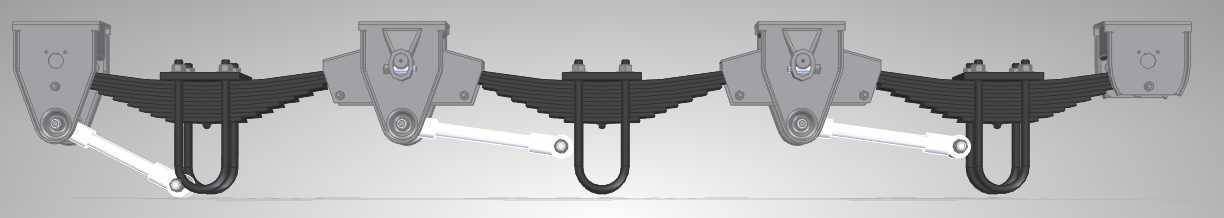

半挂车1270mm轴距机械悬架结构

　　在公路货运半挂车的底盘设计环节，悬架系统是连接车架与车桥的核心承载部件，直接决定车辆行驶过程中的载荷传递效率、颠簸路面的滤震表现以及重载工况下的结构可靠性，本次呈现的机械悬架结构，针对轴间距1270mm的多轴半挂车布局设计，匹配462mm的底盘离地高度，适配国内多数干线货运半挂车的底盘布置需求。从实际应用场景来看，这类钢板弹簧式机械悬架广泛用于散装物料运输半挂车、集装箱骨架半挂车、普通栏板半挂车的底盘配置，相比空气悬架具备结构简单、维护成本低、重载耐受能力强的特点，尤其适合路况条件复杂、维保网点覆盖不足的长途货运线路，能够在长期高负荷运转下保持稳定的性能表现，不会因为气路元件老化、气囊破损出现突发故障，

　　是当前重载货运半挂车应用占比最高的悬架结构形式。从功能特性上看，该悬架通过多片钢板弹簧的弹性变形吸收路面冲击，配合吊耳、支架、U型螺栓等连接件将车桥与车架刚性连接，既能够传递垂直方向的载荷，也可以承受车辆起步、制动时产生的纵向力，以及转弯过程中的横向侧向力，所有连接点位的受力路径都经过冗余设计，在额定载荷下不会出现应力集中导致的结构开裂问题。设计过程中，首先需要确定的就是轴间间距参数，1270mm的轴距设置是综合考虑轮胎跳动空间、板簧变形行程、车架纵梁布置位置后得出的通用化尺寸，既不会因为轴间距过小导致轮胎在转向、跳动时出现干涉，也不会因为轴间距过大造成车架局部载荷分布不均，匹配462mm的底盘高度，能够适配12R22.

　　5等常用规格的货运挂车轮胎，保证轮胎在满载压缩、极限跳动状态下与车架、挡泥板等周边部件保留足够的安全间隙。安装边界方面，该悬架的支架安装孔位完全匹配国内主流半挂车车架纵梁的腹板开孔标准，不需要对车架进行额外的改制加工就可以直接装配，板簧的固定端与活动端吊耳的位置公差控制在行业通用范围内，替换现有同规格悬架时不需要重新调整车桥定位参数，能够大幅降低底盘装配与后期维保的工时成本。结构细节上，悬架的每一处连接销轴都设计了润滑脂加注通道，配合防尘密封结构，能够在长期运行过程中减少铰接点位的磨损，避免因为销轴锈蚀导致的悬架卡滞、异响问题；钢板弹簧的片间设计有减磨垫片，减少弹簧反复变形过程中的片间摩擦损耗，延长弹簧的使用寿命；

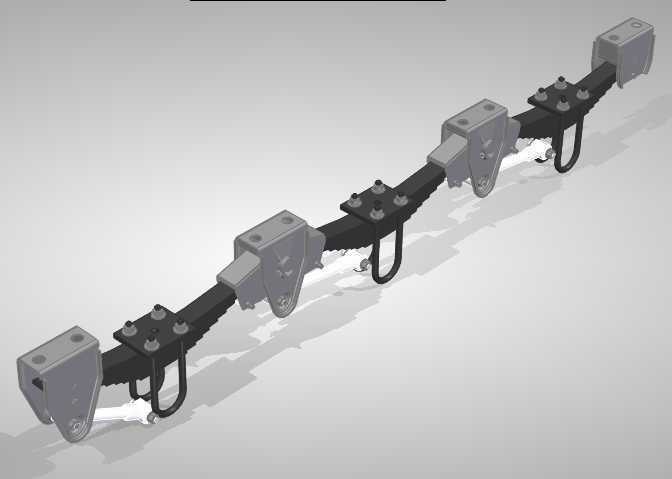

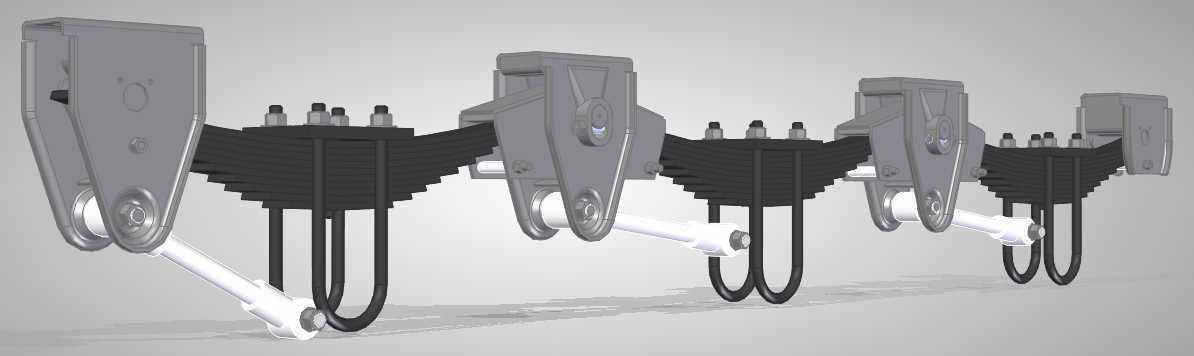

　　U型螺栓的规格与拧紧力矩匹配额定载荷下的受力需求，能够在长期颠簸工况下保持足够的夹紧力，避免车桥移位导致的轮胎偏磨、行驶跑偏问题。在三维建模过程中，所有结构件的尺寸都严格按照实际量产部件的测绘参数搭建，板簧的弧高、支架的安装面角度、吊耳的摆动行程都完全还原真实部件的运动状态，既可以用于底盘设计阶段的装配干涉校验，也可以作为悬架受力仿真分析的基础模型，帮助结构设计人员快速完成底盘系统的布局优化，减少实物试制过程中的反复修改成本。对于从事半挂车设计、底盘改装的工程人员来说，这类标准化的悬架结构模型能够直接调用到整车装配模型中，快速完成多轴悬架的阵列布置，核对不同轴位下悬架与周边部件的间隙，验证制动气室、轮毂、挡泥板等附件的安装空间是否充足，大幅提升底盘设计的工作效率。
