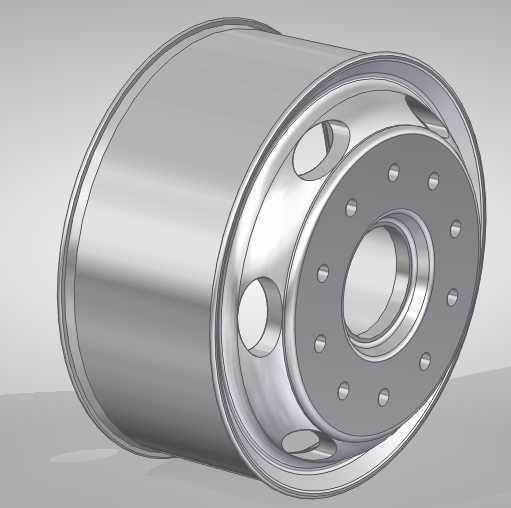

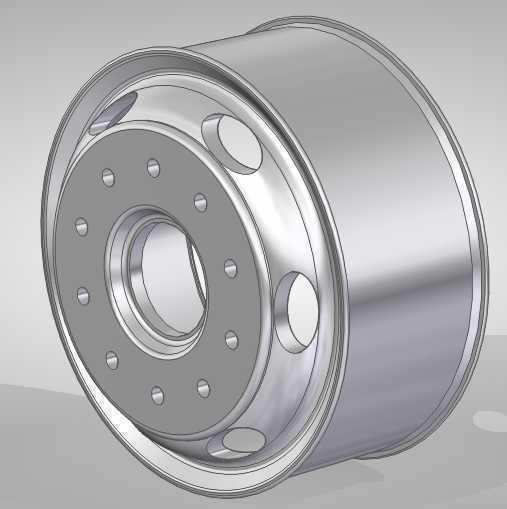

11R22.5规格半挂车钢制车轮轮辋结构

　　半挂车轮辋作为商用车行走系统的核心承载部件，直接决定了轮胎安装可靠性与整车行驶安全性，这款适配11R22.5规格轮胎的轮辋，主要面向长途干线物流半挂车、重载工程半挂车的行走机构配套场景，在日常运营中需要同时承受垂直载荷、横向切向力以及制动过程带来的交变扭矩，是保障重型车辆长距离稳定运行的关键结构件。从实际使用场景来看，这类轮辋普遍应用于总质量40吨级以上的半挂列车，适配无内胎子午线轮胎，相比传统有内胎轮辋，能够降低高速行驶时的轮胎内温，减少爆胎风险，同时轮辋自身的轻量化设计也能帮助降低整车自重，提升单趟运输的有效载荷。

　　在功能特性上，这款轮辋采用多件式组合结构，包含轮辋本体、锁圈、挡圈三个核心组成部分，轮辋本体的胎圈座位置采用5度锥面设计，能够和轮胎胎圈紧密贴合，保证充气后的密封性能，避免行驶过程中出现轮胎漏气、滑脱的问题。轮辐位置的螺栓孔采用均匀分布设计，匹配车轴端的轮毂安装法兰，中心定位孔与轮毂轴头采用间隙配合，安装时依靠螺栓预紧力实现同轴定位，能够保证轮辋旋转时的动平衡精度，减少高速行驶时的车轮抖动问题。轮辋的通风孔采用大尺寸圆弧开孔设计，一方面能够降低轮辋自身重量，另一方面在车辆行驶时可以引导气流穿过，带走制动鼓与轮胎摩擦产生的热量，避免制动系统热衰退，提升长下坡路段的行驶安全性。

　　从设计思路层面，这款轮辋在建模阶段优先考虑了重载工况下的结构强度冗余，轮辋本体的壁厚采用渐变设计，在胎圈座、轮辐与轮辋焊接的位置适当增加壁厚，提升应力集中区域的抗疲劳性能，而在非承载区域则适当减薄，在保证强度的前提下控制整体重量。轮辐与轮辋的连接位置采用满焊工艺设计，焊接坡口预留了足够的焊脚尺寸，能够承受交变载荷下的焊缝撕裂风险，建模时对焊接位置做了圆弧过渡处理，减少应力集中系数，避免长期使用后出现焊缝开裂的问题。锁圈与挡圈的配合槽位置采用高精度尺寸公差设计，保证轮胎充气后锁圈能够完全卡入槽内，不会因为气压波动出现弹出的风险，同时槽口位置做了圆角处理，避免安装时划伤轮胎胎圈。

　　在外形尺寸与安装边界上，这款轮辋的名义直径为22.5英寸，适配11R22.5规格的无内胎轮胎，轮辋宽度为8.25英寸，匹配该规格轮胎的胎圈宽度要求。安装端的螺栓孔分布圆直径符合商用车通用的285.75mm标准，螺栓孔直径为26mm，适配M22规格的车轮螺栓，中心定位孔直径为221mm，能够匹配主流半挂车车轴的轮毂轴头尺寸。轮辋的偏距设计为135mm，保证安装后车轮的轮距符合半挂车的设计要求，不会与车架、悬挂部件、制动气室产生运动干涉。轮辋的轴向安装尺寸预留了足够的制动鼓容纳空间，能够适配420mm直径的常规制动鼓，同时轮辋内表面与制动鼓外表面之间保留了足够的散热间隙，避免制动热量直接传递到轮胎上。

　　在实际选型匹配时，需要注意轮辋的额定载荷参数必须匹配车轴的轴荷要求，这款轮辋的单轮额定载荷为3500kg，双胎并装时单轮额定载荷为3150kg，完全满足13吨级半挂车车轴的载荷要求。安装过程中需要保证轮辋安装面与轮毂法兰面完全贴合，不能有油污、铁屑等杂质，避免螺栓预紧后出现轮辋偏斜的问题，螺栓拧紧需要按照对角顺序分三次拧紧，最终拧紧力矩符合M22螺栓的650-700N·m要求。日常使用中需要定期检查轮辋的挡圈、锁圈是否有变形、裂纹问题，胎圈座位置是否有磕碰损伤，一旦发现损伤需要及时更换，避免高速行驶时出现轮胎脱落的安全事故。建模过程中对轮辋的所有配合尺寸都做了公差标注，能够直接用于生产加工的尺寸参考，同时模型保留了所有的圆角、倒角细节，能够直接导入有限元分析软件做结构强度仿真，验证重载工况下的应力分布情况，为后续的结构优化提供基础模型支撑。
