乘用车多辐条铝合金轮毂结构设计

　　做汽车底盘行走系统设计快十二年，经手的轮毂方案少说也有七八十套，眼前这个多辐条铝合金轮辋的结构，是目前家用乘用车型里适配性最广的一类设计。先从实际装车场景说，这类轮辋主要适配16-18寸胎宽的家用轿车、城市SUV，日常铺装路面行驶占比90%以上的工况，偶尔走非铺装的烂路也能扛住冲击，不会像那种大尺寸低扁平比的改装轮毂，过个减速带稍快就容易崩裂轮缘。

　　很多刚入行的结构工程师做轮毂设计，上来先盯着辐条造型抠外观，其实最先要卡的是安装边界尺寸。这个轮辋的PCD节圆直径是常规的5孔114.3规格，中心孔直径匹配多数家用车的60.1mm基准，不用额外加变径圈就能直接装车，偏距ET值控制在40-45区间，装车之后轮面和翼子板基本齐平，既不会突出太多甩泥，也不会凹进去太多蹭到避震筒和刹车卡钳。轮辋的J值对应7.0J，适配205到225宽度的轮胎，胎圈座的直径和圆角完全符合国标GB/T 3487的要求，装胎的时候不会出现胎唇卡不到位慢漏气的问题，气门嘴孔开在轮辐间隙的位置，不管是装普通橡胶气门嘴还是金属胎压监测气门嘴，都不会和辐条产生干涉。

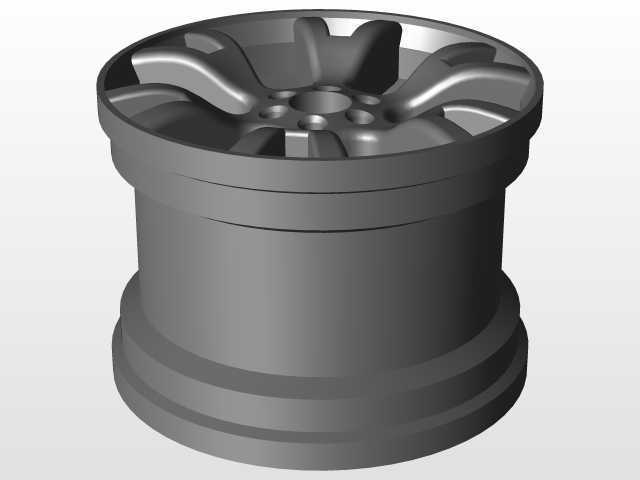

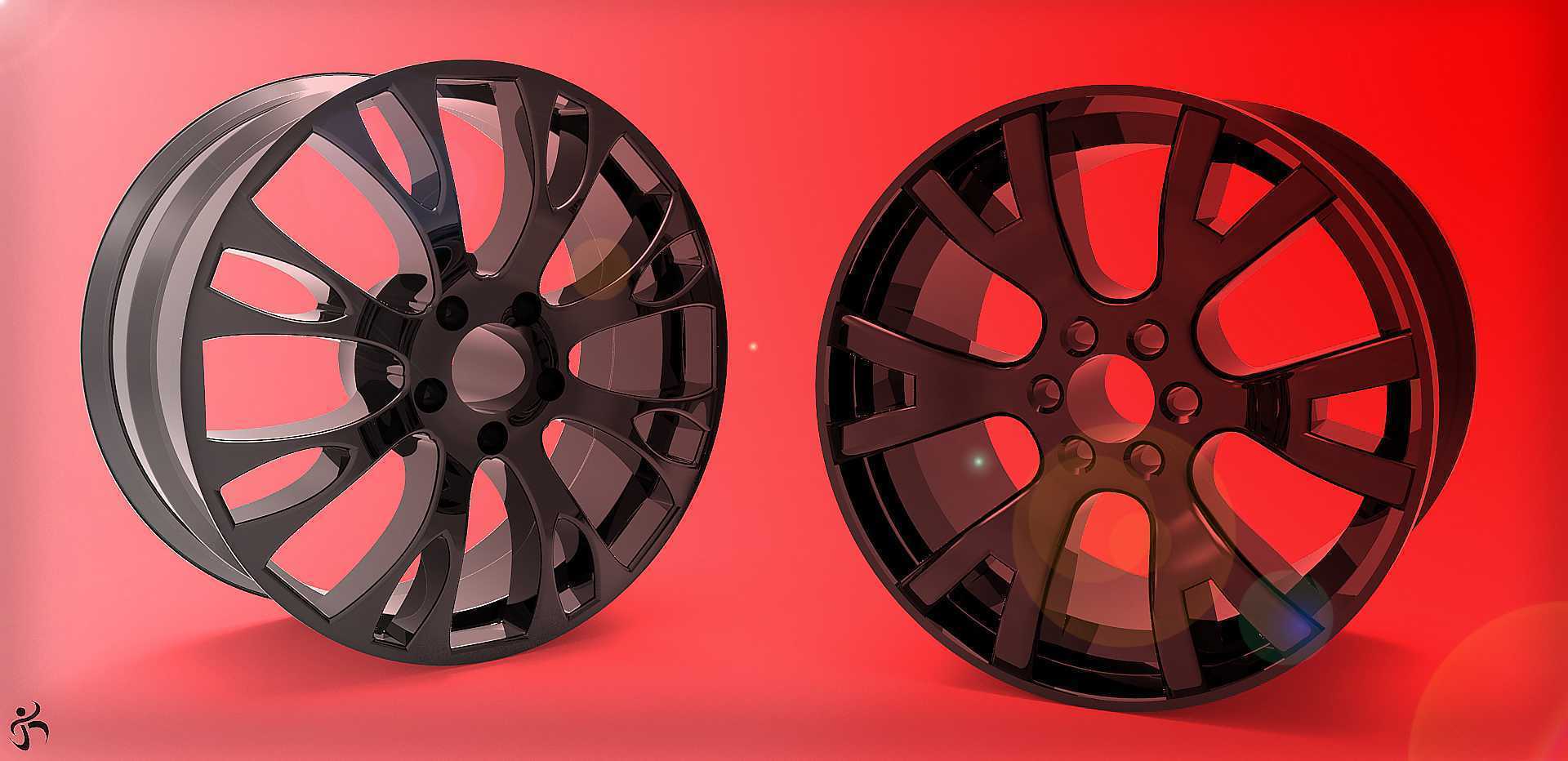

　　再讲设计思路，这个十辐双组的结构不是为了好看瞎做的。每两根辐条为一组对应一个安装螺栓孔，螺栓锁紧的压紧力能直接顺着辐条传导到轮辋的胎圈座位置，应力传递路径特别顺，做有限元分析的时候，弯曲疲劳和径向疲劳的应力集中点都在辐条根部的过渡圆角处，只要把那个位置的圆角从R3加到R5，再做0.5mm的壁厚加强，就能轻松通过100万次的弯曲疲劳试验，比那种五辐大镂空的设计应力水平低20%左右。轮辋的轮缘位置做了2.5mm的加厚处理，日常路边停车蹭到路牙子的时候，不会轻易磕变形导致轮胎失压，很多新手司机开车没数，靠边停车总蹭轮毂，这个加厚的轮缘结构能把轻微剐蹭的损伤降到最低，不用蹭一下就去做动平衡或者换轮毂。

　　从功能特性上看，这个结构用A356铝合金铸造之后做T6热处理，整体重量比同尺寸的钢制轮毂轻30%左右，簧下质量降下来之后，避震器的响应速度会快很多，过颠簸路面的时候车轮能更快贴住地面，抓地力更好，刹车距离也能缩短个半米到一米，别小看这点重量差，跑高速的时候簧下轻1公斤相当于簧上轻5公斤，整车的油耗和操控都能有可感知的提升。辐条之间的镂空间隙留得足够大，跑起来的时候气流能直接吹到刹车盘和卡钳上，连续下山踩刹车的时候，刹车系统的散热效率比密辐条的轮毂高15%左右，不容易出现热衰减导致刹车变软的问题。

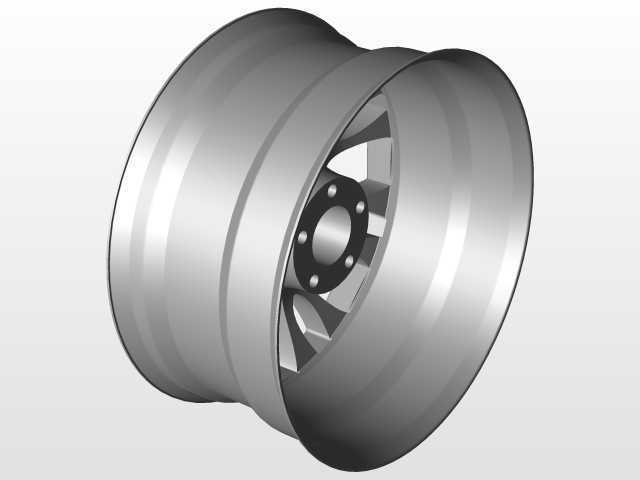

　　实际做三维建模的时候，要特别注意几个容易出错的位置：一是安装面的平面度必须控制在0.05mm以内，要是安装面不平，装车之后高速跑120以上肯定会出现方向盘抖动的问题，很多副厂轮毂就是这个位置加工精度不够，怎么做动平衡都抖；二是轮辋内部的气门嘴孔位置要做倒角，不然装气门嘴的时候容易割破橡胶圈造成慢漏气；三是辐条背面的减重槽不能开太深，不然虽然重量轻了，但是冲击试验的时候一撞就裂，得在减重和强度之间找平衡，这个结构的减重槽深度控制在8mm，背面的壁厚留足4mm，既能减重又能保证13度冲击试验的时候不出现裂纹。

　　还有个很多人忽略的点，就是轮辋的中心孔倒角，这个位置做了1x45度的引导倒角，装车的时候对准轴头特别方便，不会像有些副厂轮毂中心孔没倒角，工人装的时候硬砸，把轴头的防锈层砸掉，时间长了轮毂和轴头锈在一起，下次拆轮胎的时候拆不下来。轮辐的表面造型做了微弧的曲面过渡，没有尖锐的棱角，后期做涂装或者电镀的时候，漆层的附着力更好，不容易出现积漆或者流挂的问题，日常使用的时候沾了泥水也更容易冲洗，不会在棱角位置卡泥块影响动平衡。

　　这类轮辋的适配场景其实比想象中广，除了日常家用车的原厂配套，售后改装市场里很多不想改大尺寸、只想换个好看点的原厂替换轮毂的车主，也会选这类结构，因为它不用换轮胎，不用调避震，直接装车就能用，不会出现改装轮毂常见的蹭卡钳、蹭翼子板、高速抖动的问题。做结构设计的时候不用追求太激进的造型，把安装尺寸卡准，应力路径理顺，强度冗余留够，比什么花里胡哨的造型都实用，毕竟轮毂是涉及行车安全的核心部件，可靠性永远是排在第一位的，好看只是附加属性。
