散料装卸翻车机夹轮锁紧定位装置

　　这套夹轮定位装置主要应用于港口、电厂、钢厂的铁路敞车翻卸作业线，是翻车机系统里保障车辆定位安全的核心执行部件，安装在翻车机进出端的轨道两侧基础上，对应铁路敞车的车轮踏面与轮缘位置布置。当重载敞车被推送至翻车机本体的指定停靠位置后，这套装置会快速动作，从车轮两侧伸出夹臂贴合轮缘侧面，同时配合压车梁的下压动作，将整节敞车牢牢固定在翻车机平台上，避免翻卸过程中车辆出现移位、侧滑甚至脱轨的风险，尤其是在翻卸冻煤、矿石这类高密度散料时，装置的锁紧可靠性直接决定了整个翻卸作业的安全系数。

　　从结构设计来看，这套装置采用了对称式的夹臂布局，主体支撑座为焊接箱型结构，安装底面预留了与基础预埋板匹配的螺栓孔位，安装时需要保证两侧夹臂的对称中心与轨道中心线的偏差不超过2mm，夹臂的开合行程覆盖了标准铁路敞车的轮缘厚度范围，同时预留了足够的磨损补偿余量，避免长期使用后因夹臂磨损出现锁紧间隙。驱动部分采用了集成式的液压驱动单元，内置的碟簧组可以在液压系统失压时提供机械锁紧力，就算出现突发的液压管路泄压情况，夹臂也不会自行松开，本质上满足了重载作业的安全冗余要求。

　　夹臂的工作端面做了适配轮缘轮廓的弧形修型，贴合时可以完整覆盖轮缘的侧面接触区域，不会对车轮踏面造成额外的挤压损伤，同时接触区域堆焊了耐磨合金层，长期反复夹持车轮也不会出现过快的磨损，减少了日常维护的更换频次。装置的整体安装高度低于轨道面的顶部标高，不会影响车辆正常的推送进出，只有在车辆停靠到位触发位置传感器后，夹臂才会抬起执行锁紧动作，动作到位后会触发到位信号反馈给翻车机的主控系统，允许后续的翻卸动作启动。

　　在实际的作业场景里，这套装置需要适配不同载重的铁路敞车轮对尺寸，设计时已经考虑了C60、C70、C80等主流敞车的轮对参数，夹臂的开合角度、夹持力都可以通过液压系统的压力参数进行微调，针对不同载重的车辆匹配对应的锁紧力，既不会因为夹持力过小导致固定不稳，也不会因为夹持力过大对轮缘造成不必要的结构损伤。装置的铰接位置都采用了自润滑轴承，在散料作业现场多粉尘的环境下也能长期稳定动作，不需要频繁加注润滑脂，降低了现场运维的工作量。

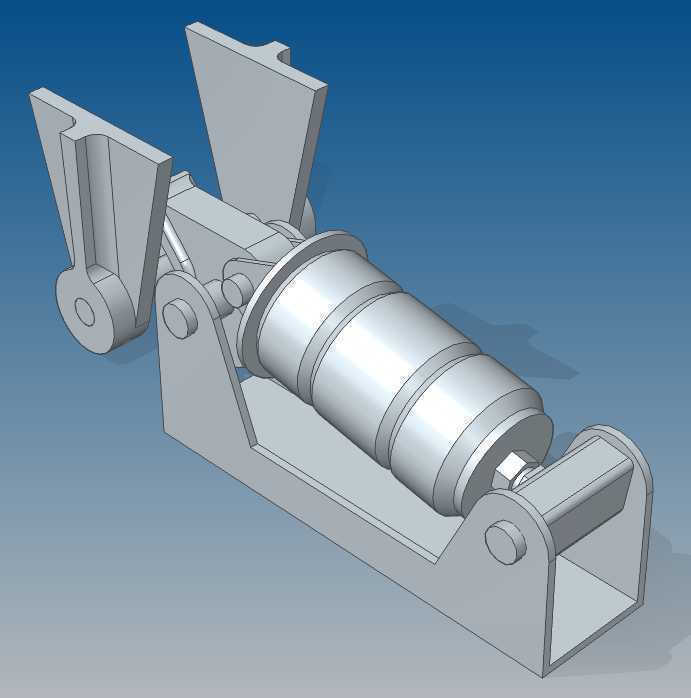

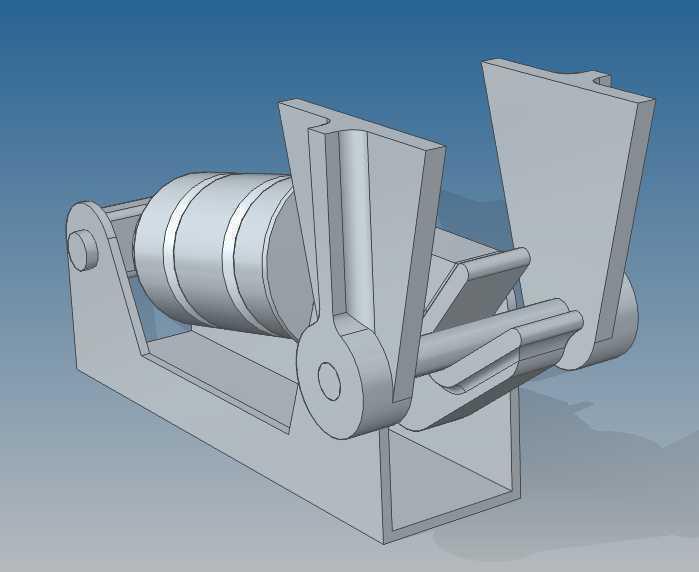

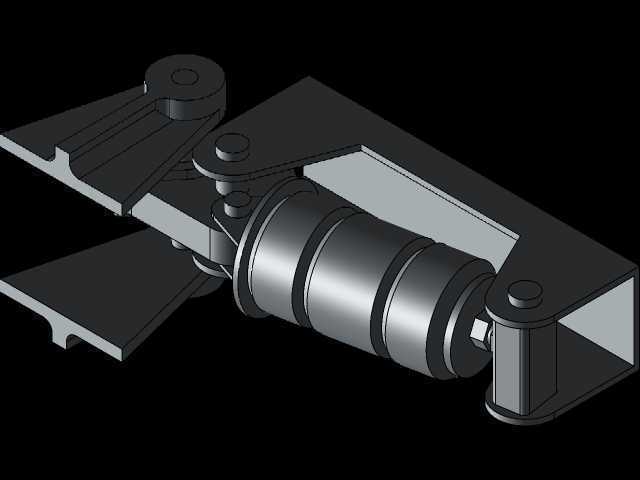

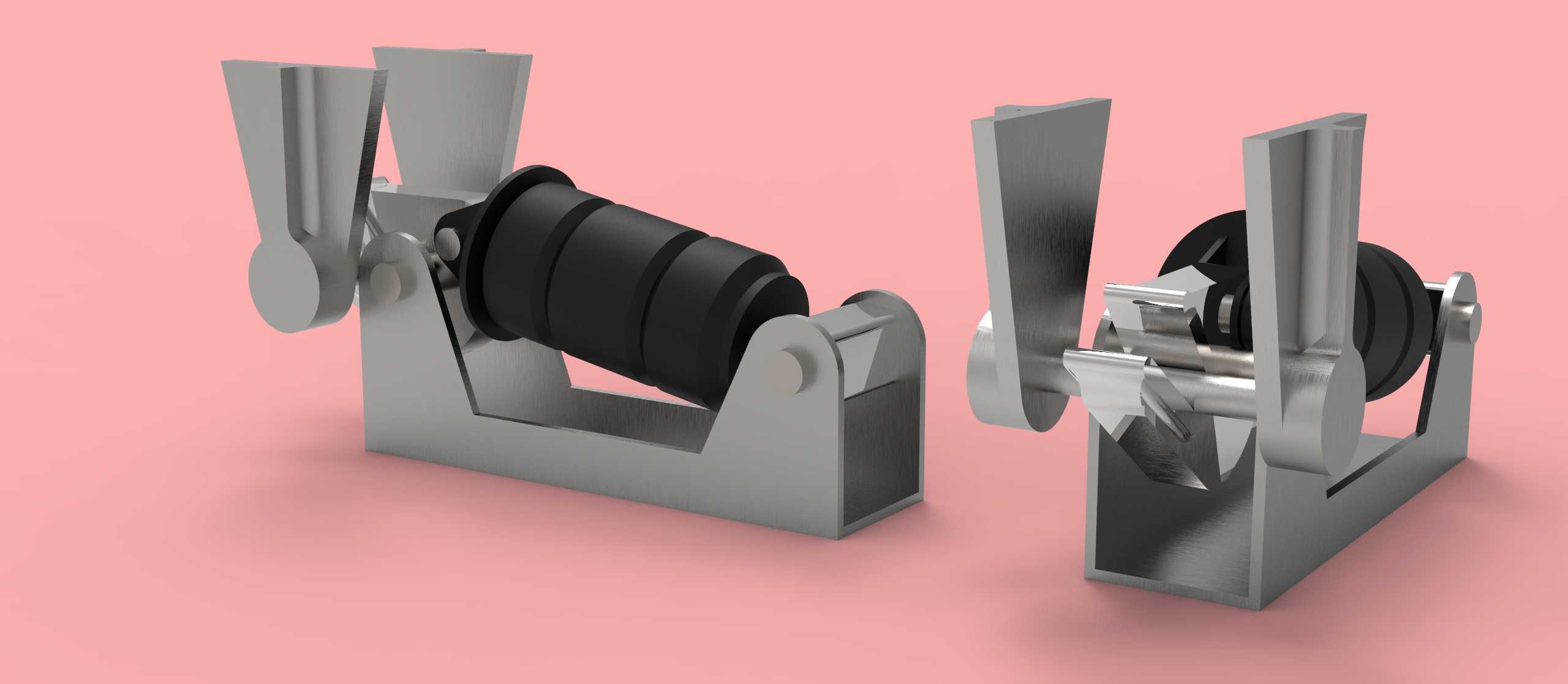

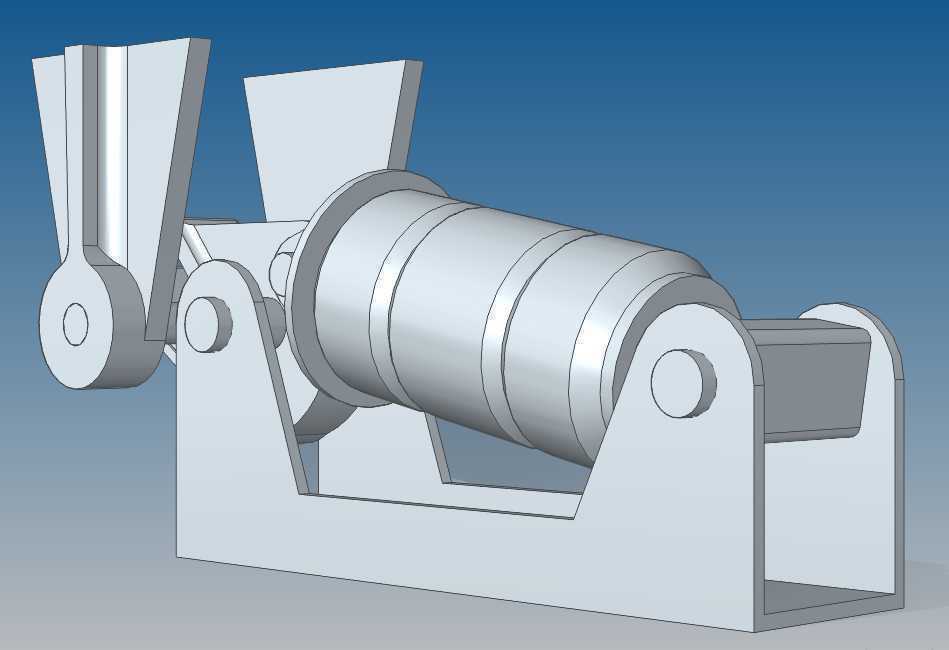

　　从建模的细节来看，这套模型完整还原了装置的装配关系，夹臂与支撑座的铰接轴、驱动单元的连接法兰、安装基础的螺栓孔位都按照实际工程尺寸做了还原，在做翻车机系统的整体布局设计时，可以直接导入这套模型进行干涉检查，验证夹臂开合过程中与轨道、车轮、平台其他部件的安全间隙，尤其是在做老线翻车机改造项目时，可以直接匹配现有基础的安装尺寸，减少现场测绘的工作量。夹臂的运动行程做了参数化的约束，可以直接在装配环境下模拟开合动作，验证不同轮径下的夹持适配性，提前排查设计阶段可能存在的行程不足、干涉碰撞等问题。

　　这套装置的外形尺寸控制非常紧凑，横向安装宽度不超出轨道两侧的设备安装限界，不会与翻车机本体的端环、平台走台等部件产生干涉，驱动单元的管路接口都预留了标准的液压管接头位置，现场安装时可以直接对接系统的液压管路，不需要额外做管路改向。考虑到散料现场的洒水降尘、物料冲刷等工况，装置的所有外露结构件都做了圆角过渡，没有容易积料的直角死角，日常冲洗清洁时可以直接冲掉表面附着的散料，不会出现积料卡滞夹臂动作的问题。
