倾卸设备尾门挡板结构三维设计

　　在散料转运、工程施工、厂区物料周转的场景里，带倾卸功能的转运设备始终离不开可靠的尾门结构，它是决定卸料顺畅度、运输密封性、物料防漏性能的核心部件，很多现场出现的撒料、卸料卡滞、尾门变形问题，追根溯源都是尾门结构设计阶段没有匹配实际工况导致的。这套尾门结构针对倾卸类转运设备的使用需求做了针对性优化，没有采用复杂的锁止联动机构，整体走可靠耐用、维护简便的设计路线，适配无动力自动开合的倾卸卸料场景——也就是当车厢举升倾翻时，尾门在物料重力推挤下自动绕上部铰接点向外开启，物料卸净后车厢回落时，尾门依靠自重自动复位贴合车厢后端面，不需要额外配置液压或者电控的开合驱动件，能大幅降低整套设备的制造成本与后期故障点。

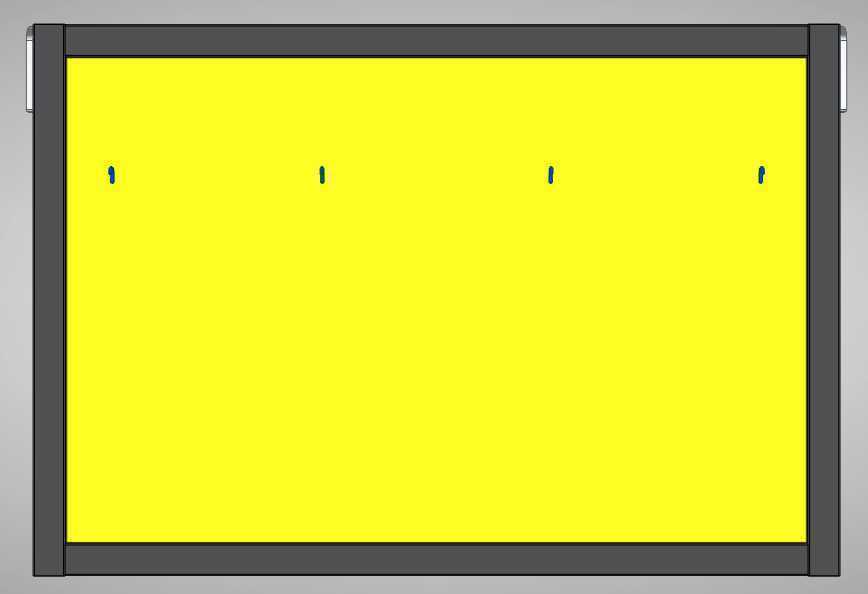

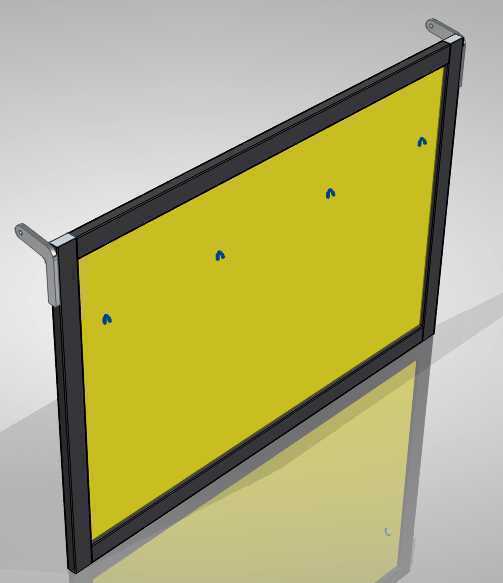

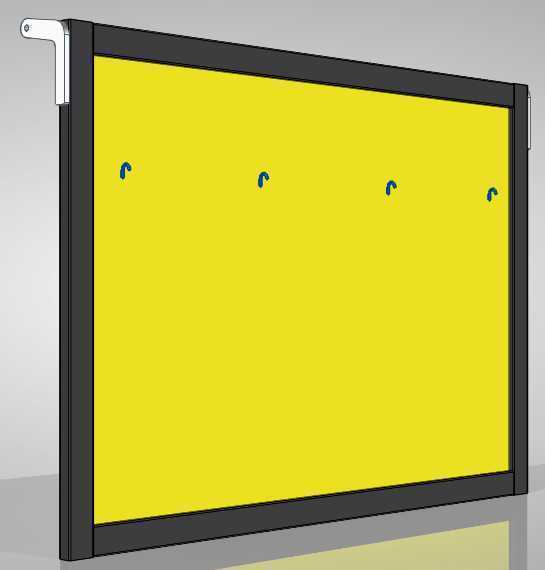

　　从结构细节来看，尾门主体采用框架内嵌面板的形式，外围的边框采用等截面型材折弯拼焊成型，承担主要的结构载荷，避免整块厚板制作带来的自重过大问题，同时边框的折边结构能大幅提升整体抗变形能力，即使长期受到块状物料的冲击，也不容易出现面板凹陷、边框变形的问题。内嵌的面板采用平整板材，和车厢后端面的贴合边做了整圈的贴合面处理，当尾门闭合时，整圈边框能和车厢后端的止口完全贴合，运输粉状、小颗粒散料的时候不会出现沿缝隙撒漏的情况。上部的两个铰接支座直接和边框的上横梁做一体化焊接设计，铰接孔内预留了衬套安装位，实际装配时可以加装耐磨铜套或者自润滑衬套，避免铰接位置长期转动磨损后出现间隙过大、尾门下垂错位的问题，支座的安装位置做了内收处理，不会超出车厢的上部宽度边界，避免设备在狭窄通道通行时铰接部位和周边障碍物发生刮碰。

　　设计阶段重点考虑了安装边界的适配性，尾门的整体宽度比车厢后端的内口尺寸单边预留了合理的装配间隙，不会因为车厢焊接变形出现尾门卡滞无法开合的问题；上部铰接点的位置特意设置在车厢后端面的上沿靠外侧，当尾门开启绕铰接点转动时，整个尾门的运动轨迹不会和车厢的侧帮、后加强梁发生运动干涉，最大开启角度能满足大块物料的卸料需求，不会出现尾门开度不够导致大块石料、建筑垃圾卡堵在卸料口的情况。尾门面板上预留的几处安装位，是为了后期可选装耐磨衬板、密封胶条或者辅助锁钩预留的，用户可以根据自己运输的物料特性做灵活调整：如果运输硬度高、磨损大的矿料，可以在面板内侧加装耐磨钢板延长使用寿命；如果运输容易扬尘的细粉料，可以在贴合面加装橡胶密封胶条提升防尘性能；如果运输重载物料需要额外锁止，也可以在预留位加装手动或者气动锁钩，不需要对尾门主体做二次切割焊接。

　　从实际使用的角度出发，这套结构没有易损的复杂传动件，日常维护只需要定期给铰接位置加注润滑脂，检查铰接衬套的磨损量即可，即使出现面板磕碰变形的情况，也可以单独更换内嵌面板，不需要整体报废尾门总成，能大幅降低设备的全生命周期使用成本。结构的受力传递路径也做了优化，物料冲击尾门的载荷会通过面板均匀传递到外围边框，再通过上部的两个铰接支座传递到车厢主体，不会出现局部应力集中导致的焊缝开裂问题，即使在满载急刹、颠簸路面行驶的工况下，尾门也能保持稳定的闭合状态，不会因为惯性冲击出现意外脱开的情况。和很多同类结构相比，这套尾门的自重控制更合理，不会因为过重导致车厢举升时的额外负载，也不会因为过薄导致刚度不足，在刚度和自重之间找到了适合中小吨位倾卸设备的平衡点，不管是配套小型厂区周转拖车、农用翻斗车，还是小型自卸卸载设备，都能直接适配或者稍作尺寸调整即可使用，不需要从零开始做结构排布，能大幅缩短设计周期。
