FE缸尖拖车交叉桁架式黄色侧板结构

　　该结构为翻斗类拖车的侧部栏板构件，主要应用于工程散料转运、厂区短途物料周转、农用物资运输类的拖挂车辆上，作为车斗侧部的挡料与承载结构使用，直接决定车斗的侧向装载容量与抗变形能力。从实际使用场景来看，这类带交叉桁架加强的侧板，多用于运输砂石、土石方、建筑垃圾等密度较大的散状物料，作业过程中需要承受物料侧向挤压、装卸料时的冲击、车辆行驶过程中的颠簸交变载荷，因此结构设计上优先保障刚性与抗形变能力。

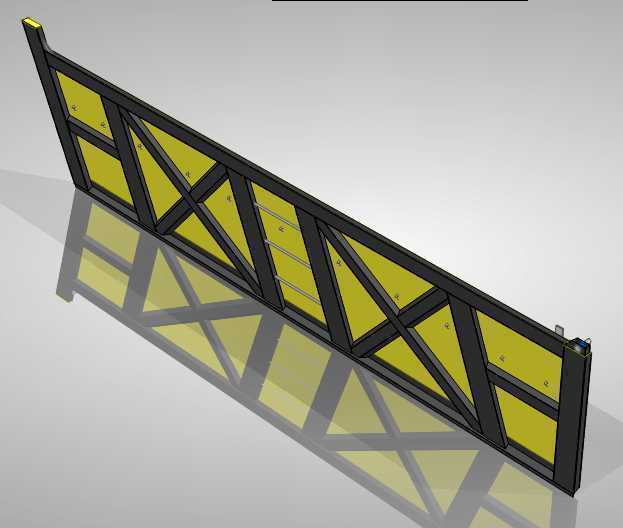

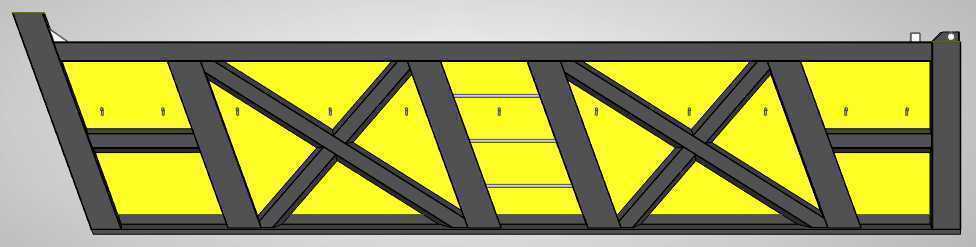

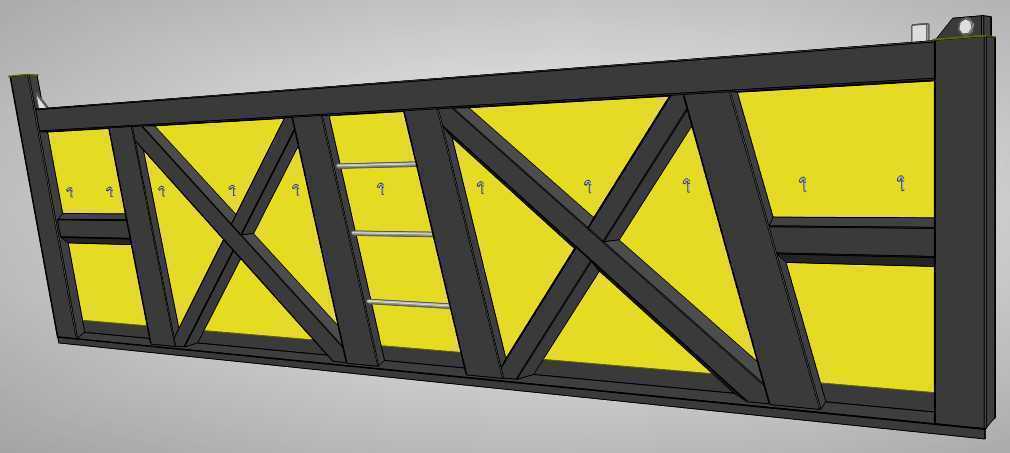

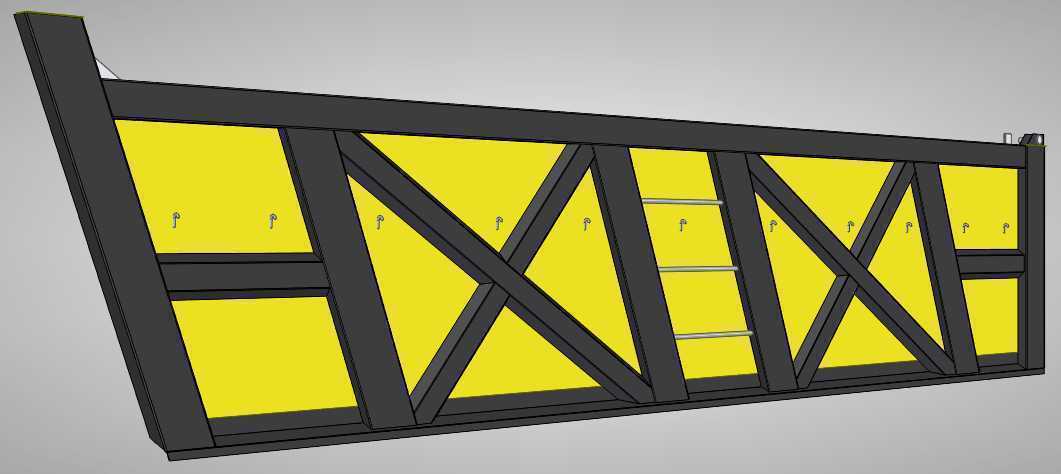

　　设计思路上采用了外框矩形管材做整体承载骨架，内部以交叉斜撑形成X型桁架受力体系，将侧板受到的侧向物料压力均匀分散到整个外框结构上，避免局部应力集中导致的板材变形；内侧覆盖的黄色面板为挡料接触面，面板通过紧固件与内部桁架、外框骨架连接，既保证挡料的密封性，避免细小散料从结构缝隙漏出，又能通过桁架支撑降低整板的厚度要求，控制构件整体重量。外框的上下边缘做了适配车斗安装的折边结构，下边缘预留与车斗底架铰接的安装位，上边缘设置与相邻侧板、前板的锁止连接点位，侧边预留与后栏板的锁扣安装空间，完全匹配翻斗拖车的侧开或者整体翻转的卸料动作需求。

　　外形尺寸上，整体为长条形板式结构，长度方向匹配常规中型拖挂车斗的侧边长度，高度符合工程类散料运输的栏板高度规范，安装边界上，下沿铰接点的孔位间距、侧沿锁止件的安装位置均与同系列拖车的底架、前后栏板接口完全通用，可直接替换原有同规格侧板，不需要额外改制车架结构。结构细节上，交叉斜撑的排布间距经过载荷校核，在物料堆积高度达到栏板上限时，每一段斜撑承受的压应力均在常用型材的许用应力范围内，外框管材的壁厚选择兼顾了抗冲击性能与轻量化要求，避免侧板过重导致车辆额定载重被构件自重占用过多。面板表面做了醒目的黄色涂装，既符合工程作业车辆的安全标识要求，也能在户外作业时提升车辆辨识度，降低作业现场的碰撞风险。

　　实际装配时，该侧板通过下沿的铰接轴与车斗底架连接，可实现侧向翻转开启，方便装卸长条状、大体积物料，也可在翻斗卸料时随斗体整体倾斜，配合后栏板开启实现散料自动滑落；侧板上部设置的连接锁件，在运输状态下与前栏板、后栏板锁紧，形成完整的车斗围挡结构，避免物料撒漏。相较于传统的整板式侧板，这种桁架加强结构在同等承载能力下重量降低约三成，同时抗冲击变形能力更强，即使受到装卸料时的工程机械碰撞，也不容易出现整板凹陷的问题，后期维护时仅需更换局部变形的斜撑或者面板，不需要整体更换侧板，降低了运维成本。结构的焊接点位均布置在型材连接的受力节点处，避免在非受力区域随意焊接导致的应力集中，所有外露的连接紧固件均做了防松处理，适应非铺装路面行驶时的持续振动工况，不会出现长时间使用后紧固件脱落的问题。
