平原轴承轴套支撑结构三维设计

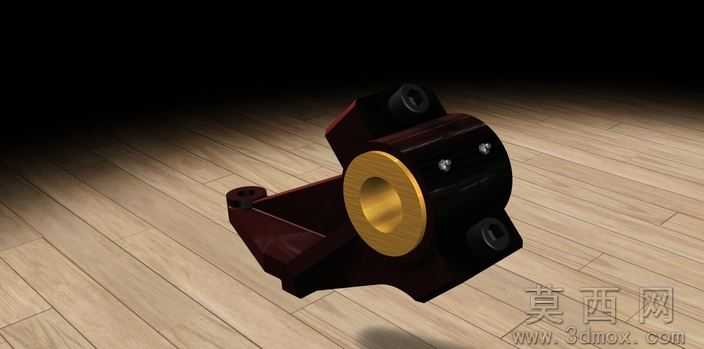

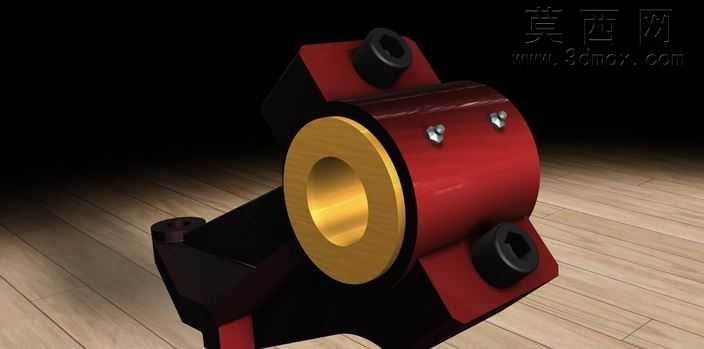

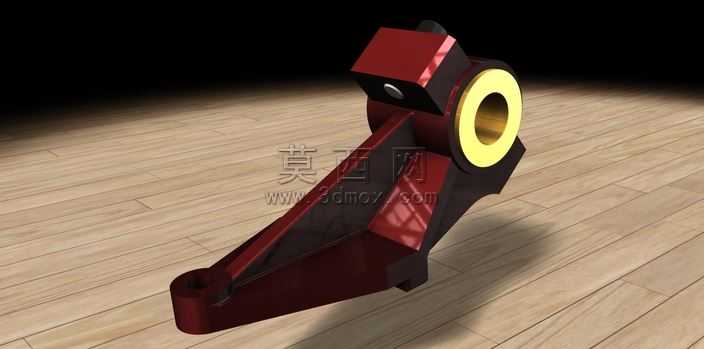

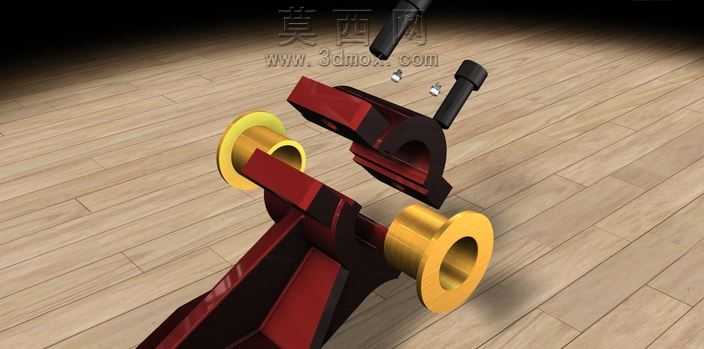

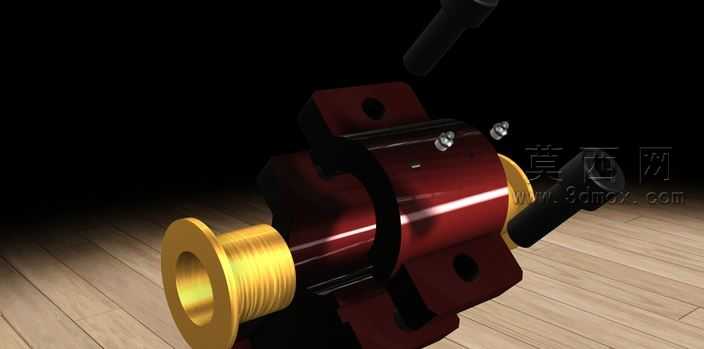

本作品为平原轴承轴套支撑结构的三维建模设计，采用Autodesk Inventor完成全参数化建模流程，建模过程中严格遵循机械加工工艺规范，对各部件的装配公差进行了预设校验。模型整体采用一体式支撑臂与轴承安装座结合的结构形式，支撑臂采用渐变截面设计，在保证结构强度的同时有效降低了整体重量，臂身末端设置铰接安装孔，可适配不同规格的连接销轴。轴承安装位采用阶梯孔结构，内置黄色衬套作为轴套配合面，衬套与安装座之间采用过盈配合设计，可有效减少转轴运转过程中的磨损，同时预留润滑介质导流通道，能够实现运转过程中的持续润滑，降低维护频次。渲染阶段采用金属漆面材质模拟支撑主体的喷涂工艺效果，表面设置细微的磨砂颗粒质感提升真实度，轴套部分采用黄铜金属材质，调整反射参数呈现金属特有的光泽质感，铰接部位的销轴采用抛光金属材质，与主体漆面形成材质对比。场景搭建采用木质地板作为承载面，设置三点布光方案，主光源从侧上方投射形成自然的阴影效果，辅助光源补光消除暗部死黑，环境光添加微弱的反射贴图提升整体质感，最终渲染效果清晰展现了支撑结构的外形特征与装配关系。设计过程中充分考虑了部件的受力特性，对支撑臂的弯折部位做了圆角过渡处理，避免应力集中问题，安装座部位设置加强筋结构，提升轴承安装位的抗形变能力，各连接部位的孔位均做了倒角处理，既方便装配过程中的销轴导入，也能去除加工毛刺提升零件安全性。模型包含STEP、IGS等通用格式文件，可直接导入各类三维软件进行二次修改或装配调用，也可用于机械原理教学演示、产品宣传展示等场景，整体结构紧凑合理，符合通用机械支撑部件的设计规范，能够满足中等载荷工况下的轴承支撑使用需求。
