带内部结构与渲染效果的气动气缸

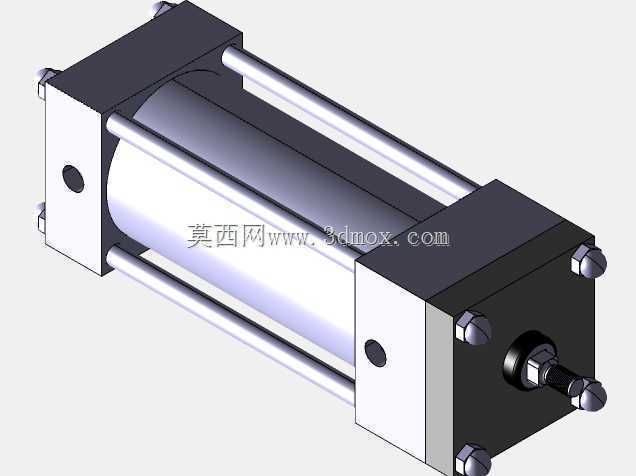

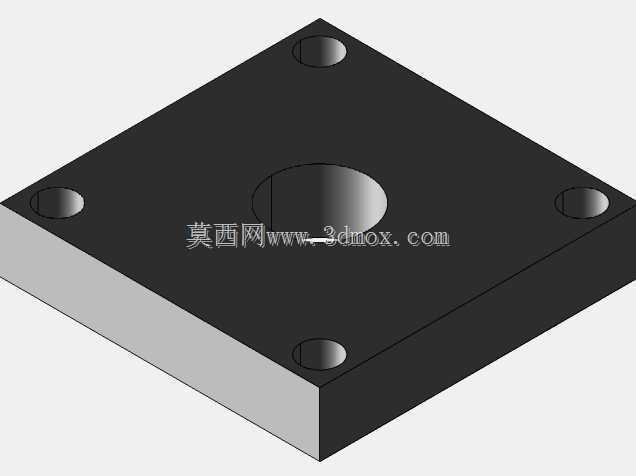

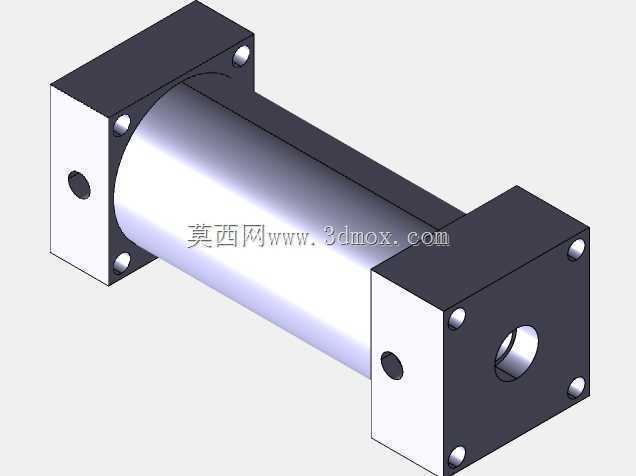

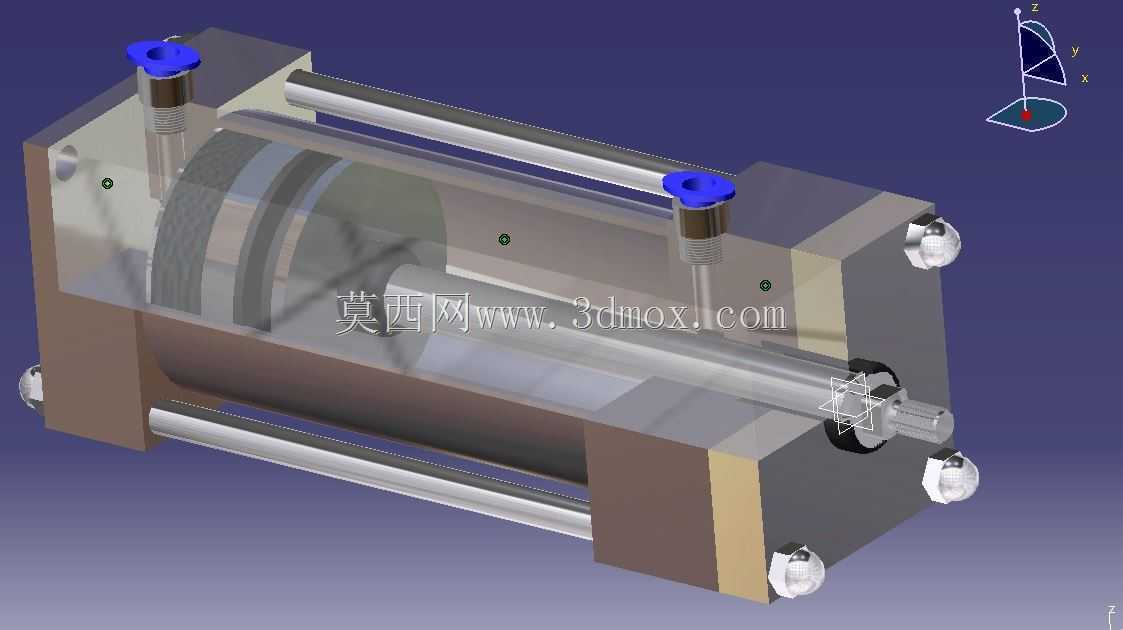

　　在自动化生产线、工装夹具、物料推送工位等场景中，气缸是最常见的气动执行部件，承担着直线往复动作输出的核心功能，从电子行业的小件取放工装，到重工领域的工件定位夹紧，几乎所有涉及气动驱动的设备都能见到这类元件的身影。这套三维结构完整还原了气缸的内外构造，没有做简化省略处理，从外部的缸筒、端盖、安装接口，到内部的活塞、活塞杆、密封组件、缓冲结构都逐一呈现，能直观看到压缩空气作用在活塞两侧端面时，动力传递的完整路径，也能清晰观察到密封件的安装槽位、配合间隙的设计细节，对于刚接触气动元件选型的设计人员来说，能快速建立对气缸内部构造的具象认知，不用拆解实物就能掌握各部件的装配逻辑。做结构设计时，气缸的安装边界是必须优先确认的参数，

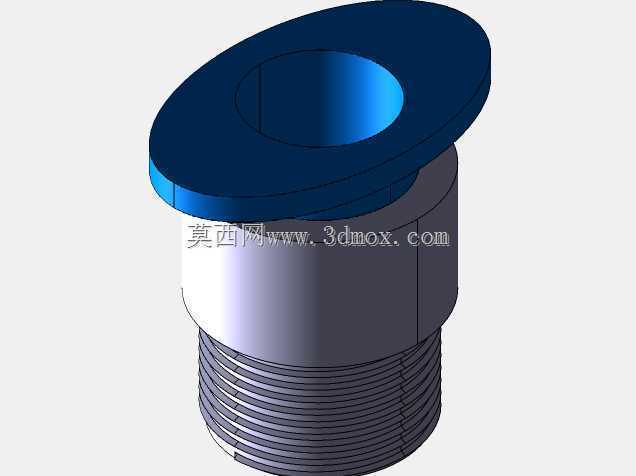

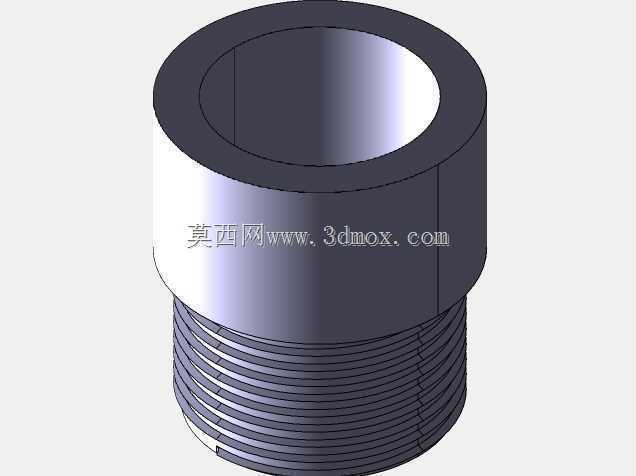

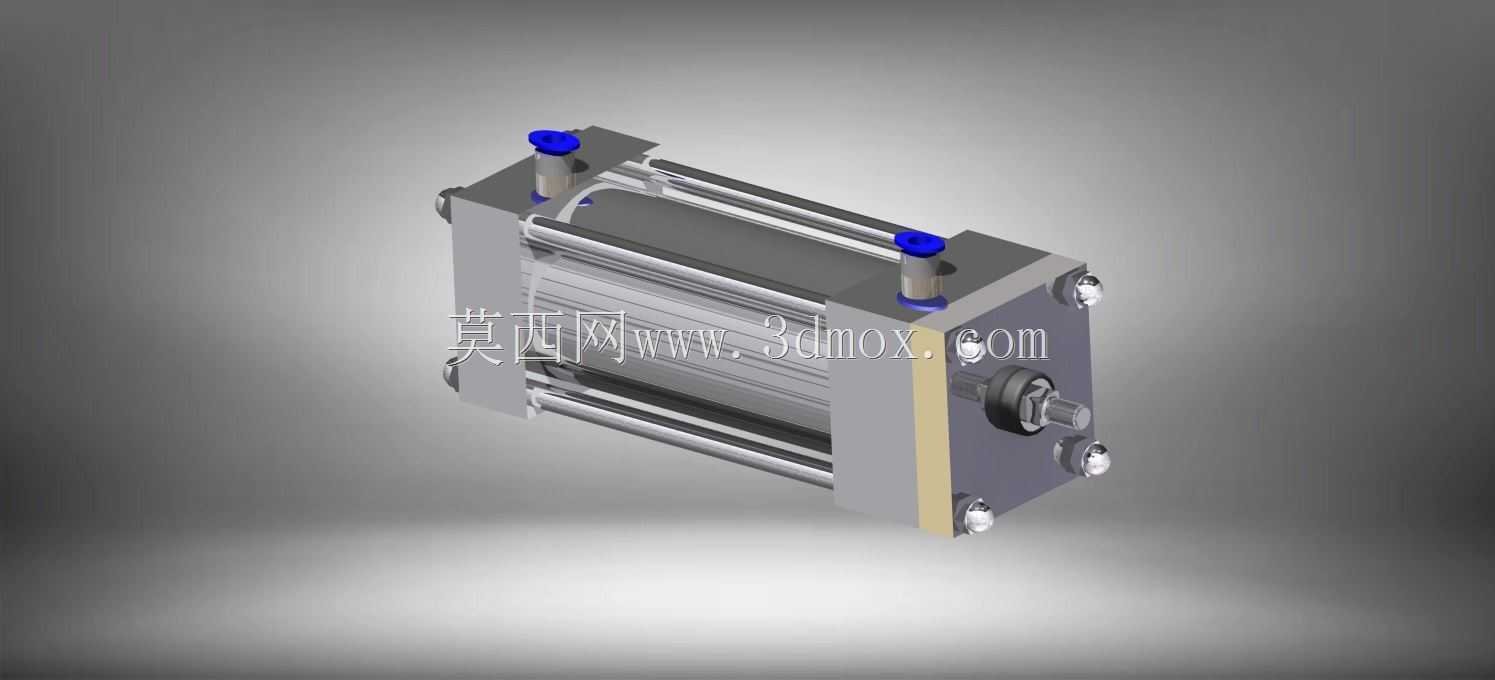

　　这套模型完整保留了缸体的外形轮廓、活塞杆伸出的极限位置、端盖上的安装螺纹孔位、进出气口的接口尺寸与朝向，在做设备布局时可以直接调取模型做干涉检查，不用反复核对二维样本上的尺寸标注，能有效避免设计阶段出现安装空间预留不足、气路接口与周边结构件冲突的问题。不同于常规只做外形示意的简易模型，这套结构还原了气缸内部的缓冲设计细节，能看到活塞运行到行程末端时，缓冲柱塞与端盖缓冲腔的配合结构，理解气缸如何通过节流缓冲降低活塞撞击端盖的冲击力，这部分结构在做高速往复动作的工位设计时，是选型计算中必须考量的因素，直接关系到设备运行的稳定性与元件使用寿命。模型附带的渲染效果还原了金属缸筒的表面质感、密封件的橡胶材质特征、活塞杆的表面处理效果，

　　在做设备方案演示、三维布局评审时，能直接用于效果展示，不用额外调整材质参数。从设计思路来看，这类标准气缸的结构设计核心是在保证输出推力满足工况要求的前提下，尽可能压缩缸体径向尺寸，同时通过合理的密封结构设计降低压缩空气泄漏量，模型中可以看到活塞上的双向密封、活塞杆处的防尘圈与轴用密封的排布方式，这些细节都是实际生产中保证气缸可靠运行的关键，对于需要自主设计非标气缸、或者做气缸改造的设计人员来说，这些结构细节都有实际的参考价值，能直接借鉴成熟的密封排布、安装固定方式，减少设计验证的周期。
