多缸内燃机曲轴结构三维设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:533210
  • 多缸内燃机曲轴结构三维设计
  • 多缸内燃机曲轴结构三维设计
  • 多缸内燃机曲轴结构三维设计

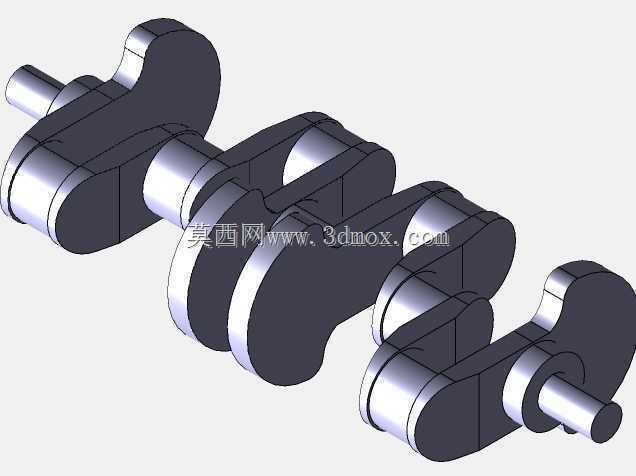

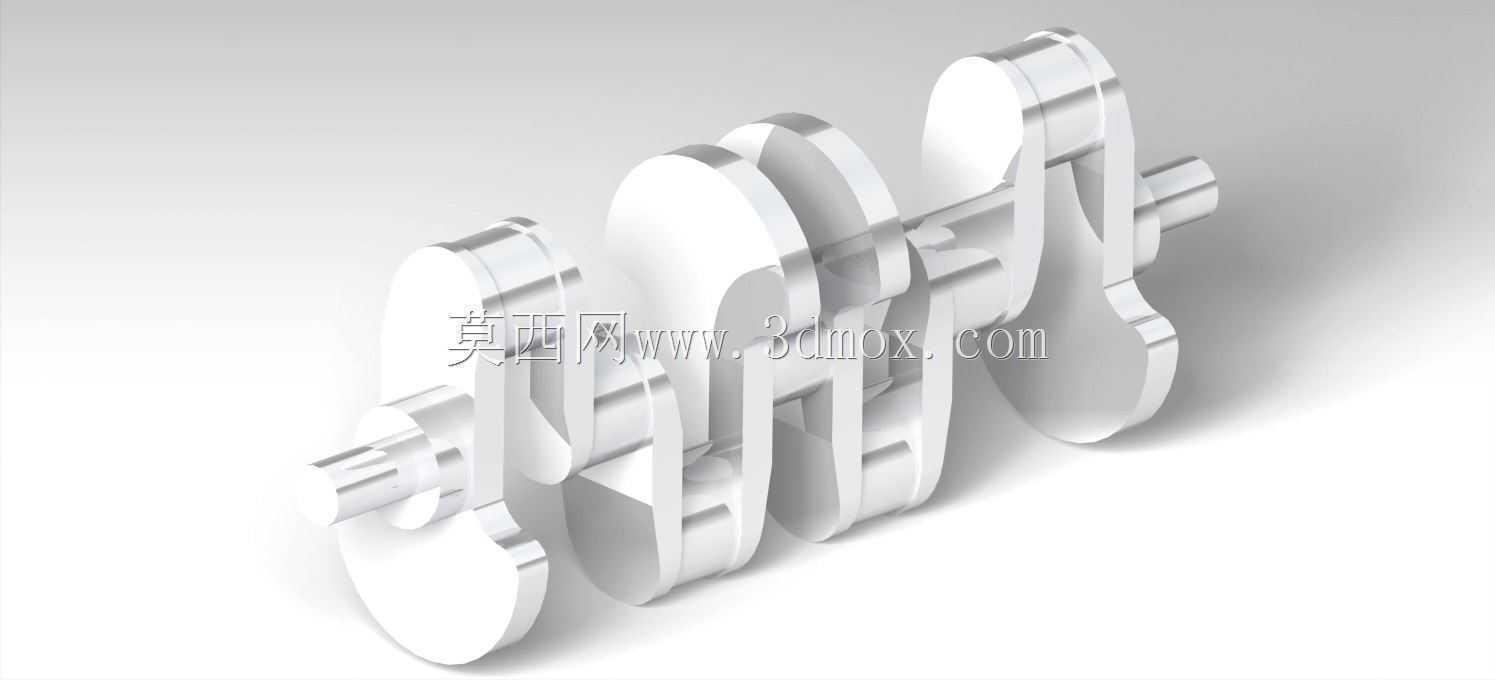

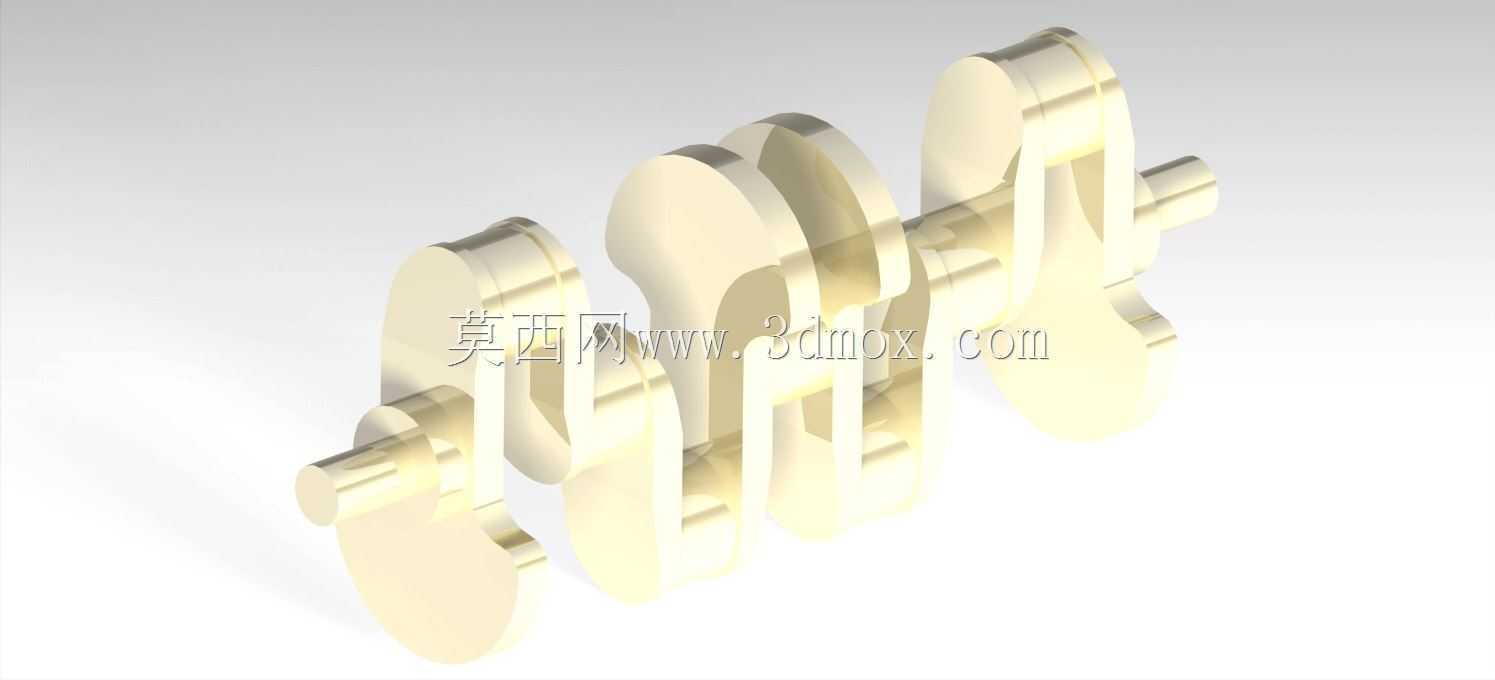

  作为内燃机动力输出的核心承载构件,曲轴的结构设计直接决定了整套动力单元的运转可靠性与服役寿命,这类多缸机曲轴的三维建模过程,需要先匹配整机的缸心距、冲程参数确定各曲柄销的轴向排布位置,平衡块的轮廓与配重质量需要结合活塞连杆组的往复惯性力、旋转惯性力做反复校核,避免整机运转时出现一阶、二阶振动超限的问题。从实际应用场景来看,这类曲轴广泛适配乘用车、工程机械、农用动力装备的往复式内燃机,工作过程中需要承接连杆传递来的活塞往复作用力,将其转化为旋转扭矩对外输出,同时还要驱动配气机构、冷却水泵、机油泵等发动机附属组件,全程承受交变弯曲载荷与扭矩冲击,因此建模时各轴颈的过渡圆角、油道开孔位置都需要严格对应应力分布做优化,

  避免应力集中导致的轴颈断裂、疲劳失效问题。设计阶段首先要确定主轴颈的直径与支撑跨距,这部分尺寸直接关联曲轴的弯曲刚度,需要匹配缸体主轴承座的安装边界,保证装配后主轴承的同轴度公差符合设计要求;曲柄销的直径与宽度需要匹配连杆大头的安装尺寸,轴颈表面的粗糙度、硬化层深度要求在建模时需要预留对应的工艺余量,平衡块的外形轮廓除了满足配重需求,还要避让缸体内腔、连杆运动轨迹,避免运转过程中出现运动干涉。油道的走向设计是曲轴建模的关键细节,主轴颈与曲柄销之间的斜油孔需要保证压力机油能够顺利输送到各摩擦副表面,油孔的开孔位置要避开轴颈的高应力承载区,孔口的倒角过渡需要做圆滑处理,减少应力集中系数。从安装边界来看,曲轴前端需要匹配正时齿轮、皮带轮、

  油封的安装定位结构,后端要预留飞轮连接的法兰与定位销孔,轴向定位结构通常设置在中间主轴颈位置,建模时需要对应止推片的安装尺寸预留轴向间隙,保证曲轴受热膨胀后不会出现卡滞问题。这类多缸曲轴的曲柄夹角需要根据气缸数、点火顺序做对应排布,保证各缸做功间隔角均匀,降低动力输出的波动,建模完成后还需要做动平衡仿真校验,对不平衡量超标的平衡块位置预留去重区域,满足实际生产中的动平衡工艺要求。
