大众甲壳虫85毫米风冷发动机气缸结构

　　这款85mm缸径的风冷气缸，是适配经典大众甲壳虫水平对置风冷发动机的核心往复运动部件，在整车动力系统里承担着为活塞提供往复运动导向、密封燃烧腔、导出做功热量的核心作用，区别于水冷发动机依赖冷却液循环带走热量的结构，这类风冷气缸完全依靠外壁的散热鳍片完成工作过程中的热量交换，不需要布置复杂的冷却水道、冷却液管路与水泵结构，整体结构更简单，低温环境下暖机速度更快，也不存在冬季冷却液冻结、管路渗漏的故障风险，非常适配早期小型乘用车的轻量化、低维护成本设计需求。

　　从实际装车的应用场景来看，这类风冷气缸多用于小排量后置后驱的乘用车型，发动机布置在车尾行李舱下方，行驶过程中迎面气流可以直接冲刷气缸外壁的散热鳍片，配合发动机自带的散热导风罩与冷却风扇，就能把活塞往复运动、混合气燃烧产生的多余热量及时带走，保证气缸壁始终处于合适的工作温度区间，避免活塞因为热膨胀出现卡滞、拉缸等故障。设计过程中首先要确定85mm的缸径边界，这个尺寸直接决定了单缸的排气量，配合对应的活塞行程就能匹配整车设计的动力输出参数，气缸内壁的加工精度需要达到较高的尺寸公差要求，保证活塞环在往复运动过程中能和缸壁紧密贴合，实现燃烧压力的密封，避免出现漏气、机油窜入燃烧室的问题。

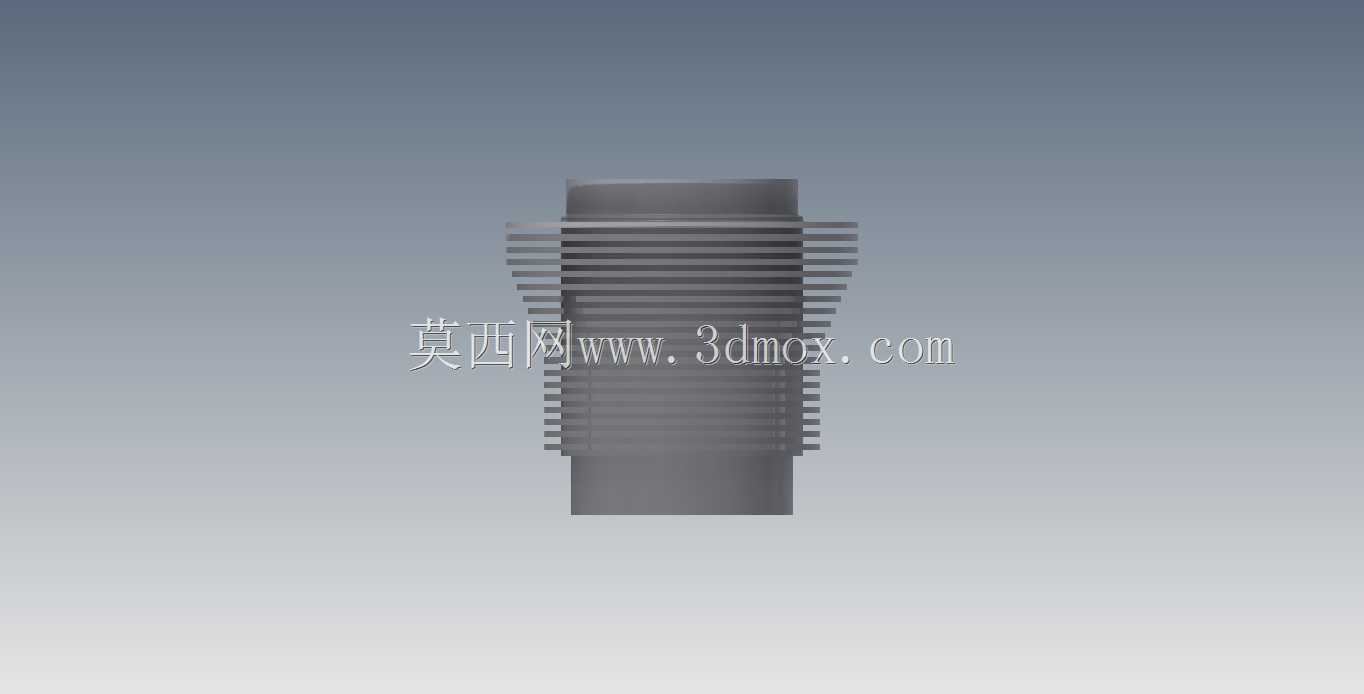

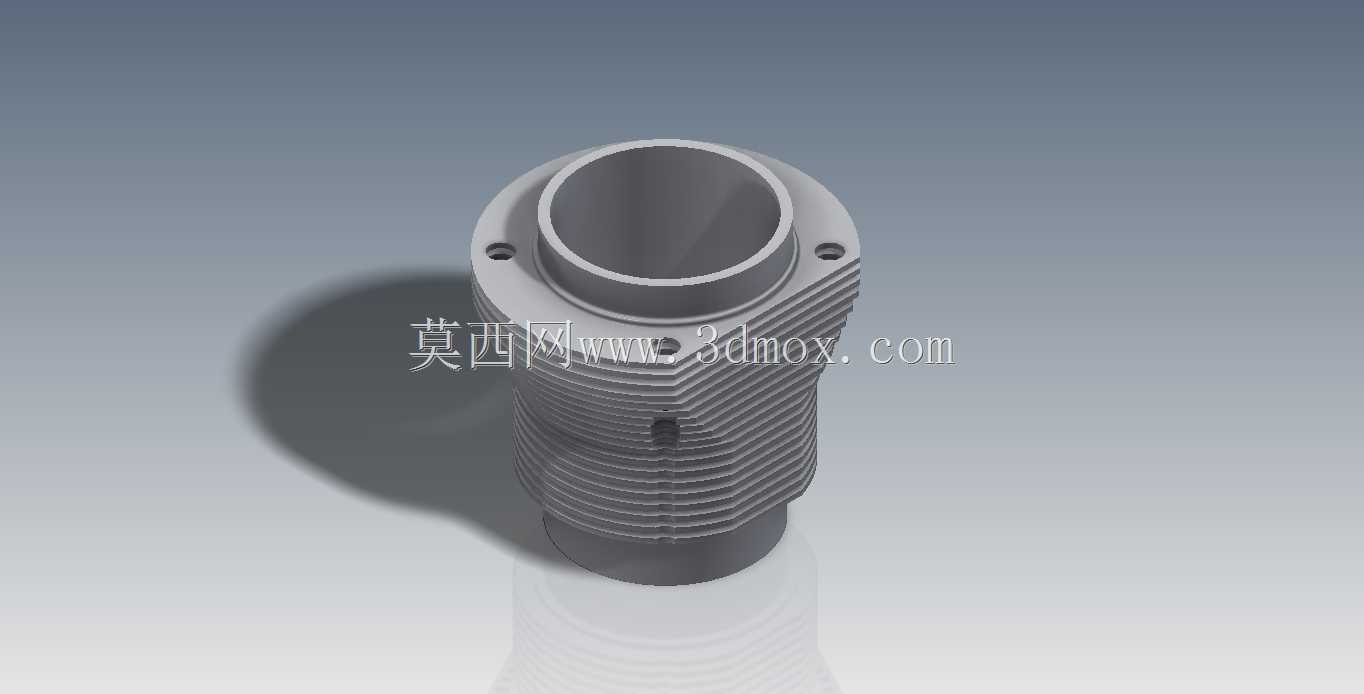

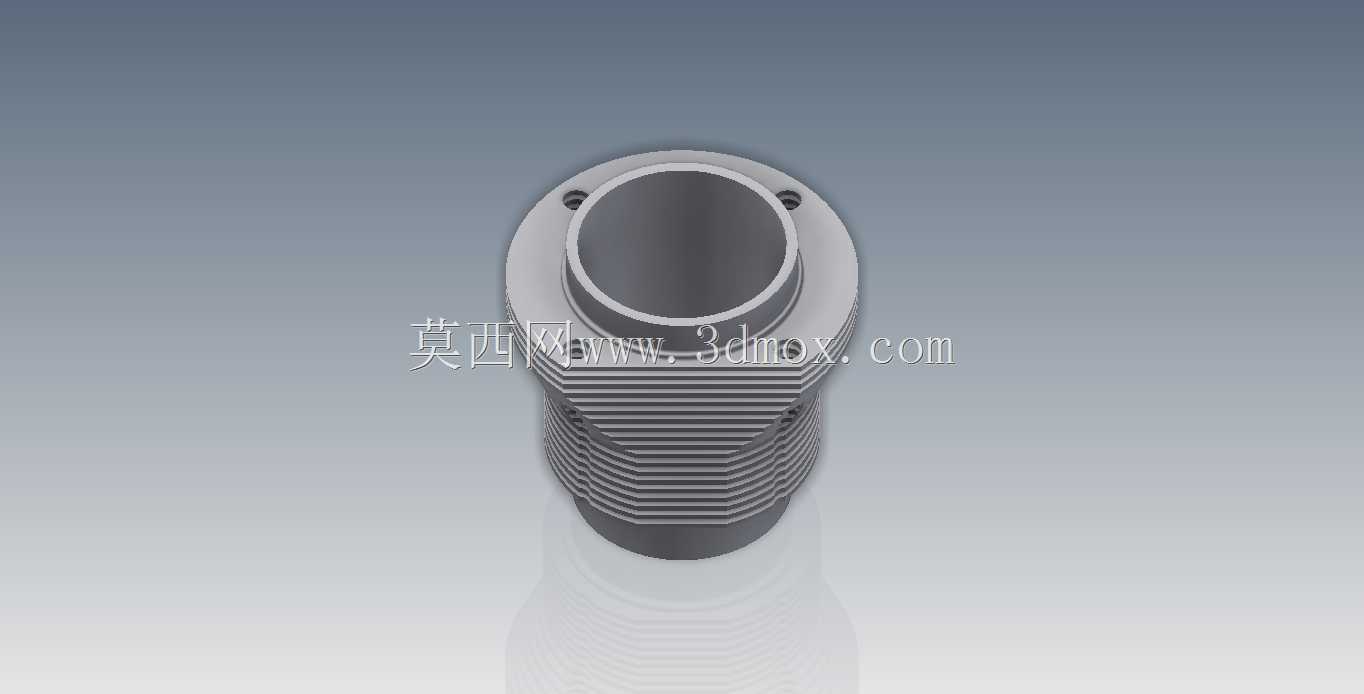

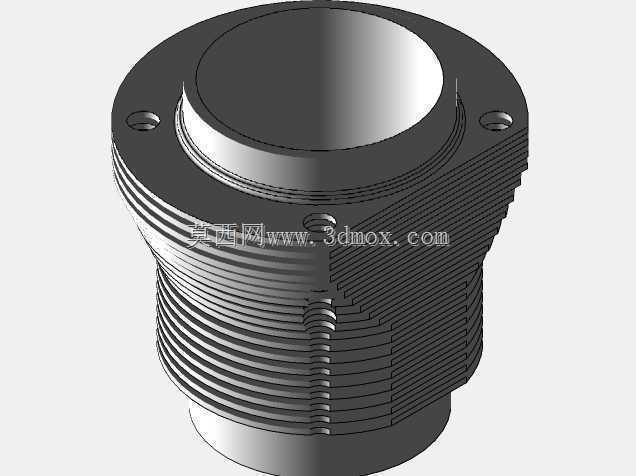

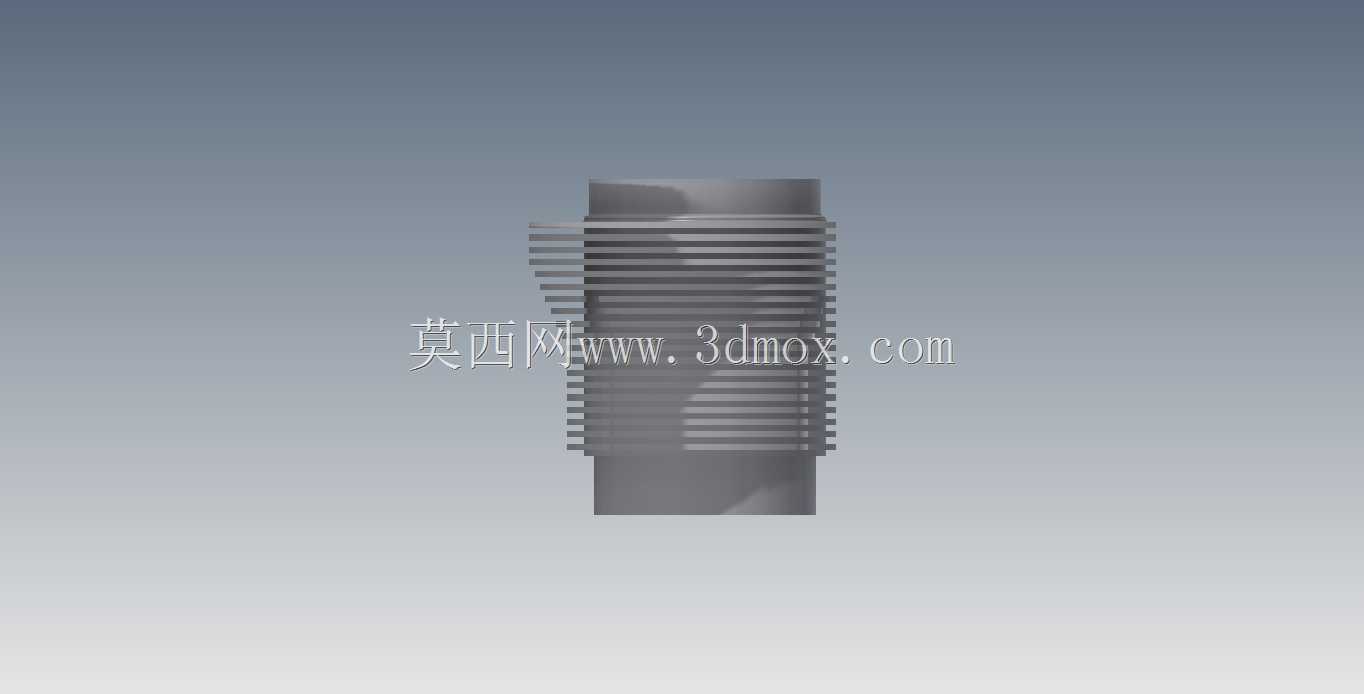

　　气缸上端的法兰结构是核心安装定位边界，法兰上预留的两个对称安装孔，用于和发动机曲轴箱的缸体安装面对接定位，安装时需要在结合面铺设密封垫，避免曲轴箱内的润滑油从结合面渗漏，同时法兰的平面度需要严格控制，保证压紧后受力均匀，不会因为应力集中出现气缸变形。外壁的散热鳍片采用等间距环形排布设计，鳍片的厚度、间距都经过热负荷计算匹配，既保证足够的散热面积，又不会因为鳍片过密导致气流流通阻力过大，影响散热效率，鳍片和气缸外壁采用一体化结构，不存在接触热阻，热量可以快速从缸壁传导到鳍片表面被气流带走。气缸下部的导向段插入曲轴箱对应的安装孔内，为活塞下止点位置的往复运动提供连续导向，避免活塞运动过程中出现偏磨。

　　在三维建模过程中，需要重点关注内壁圆柱度、法兰安装孔位置度、散热鳍片的拔模角度这些关键参数，因为这类气缸多采用铝合金压铸成型，鳍片部分的拔模角度需要匹配压铸工艺要求，避免生产过程中出现脱模拉伤、缺料的问题，同时内壁的珩磨网纹参数也要在模型里标注对应的技术要求，保证活塞环和缸壁之间能储存适量润滑油，降低运动副的磨损速率。这类风冷气缸因为没有水冷结构的包裹，整体重量更轻，对于后置发动机的车型来说，可以有效降低车尾的簧下质量，提升整车的操控灵活性，同时结构简单的特性也让后期维修更换的成本更低，不需要拆卸复杂的冷却管路就能完成气缸的拆装作业，非常适配民用小型车的普及定位。
