高精度应变测量引伸计结构设计

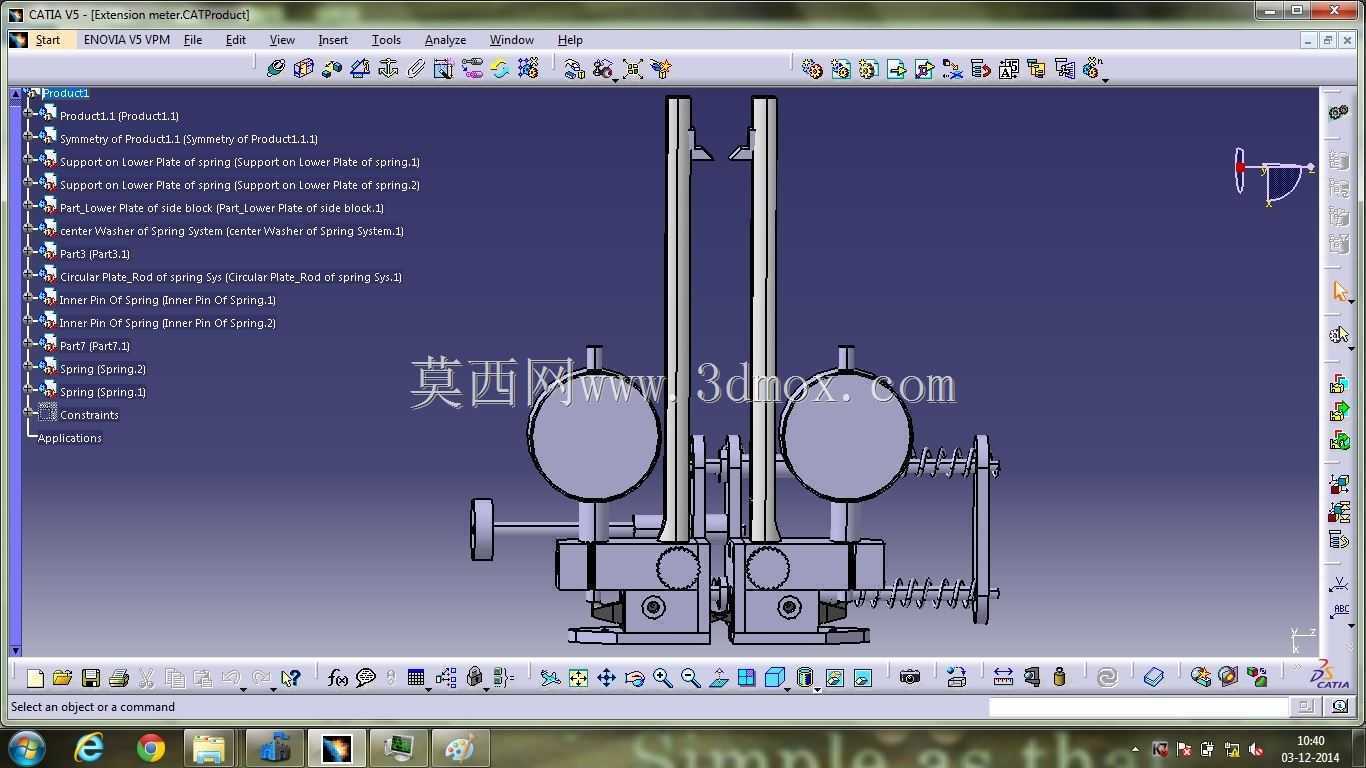

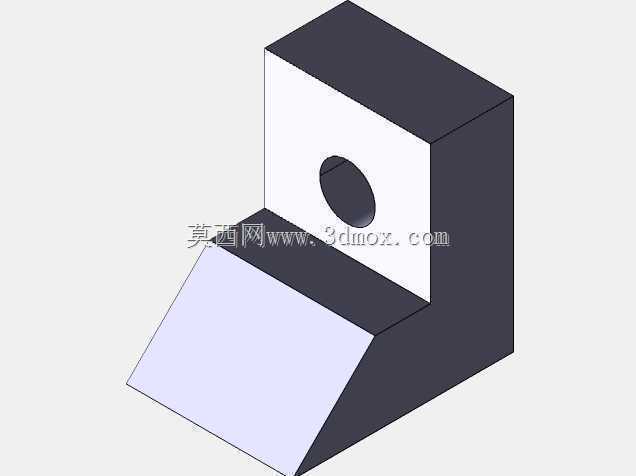

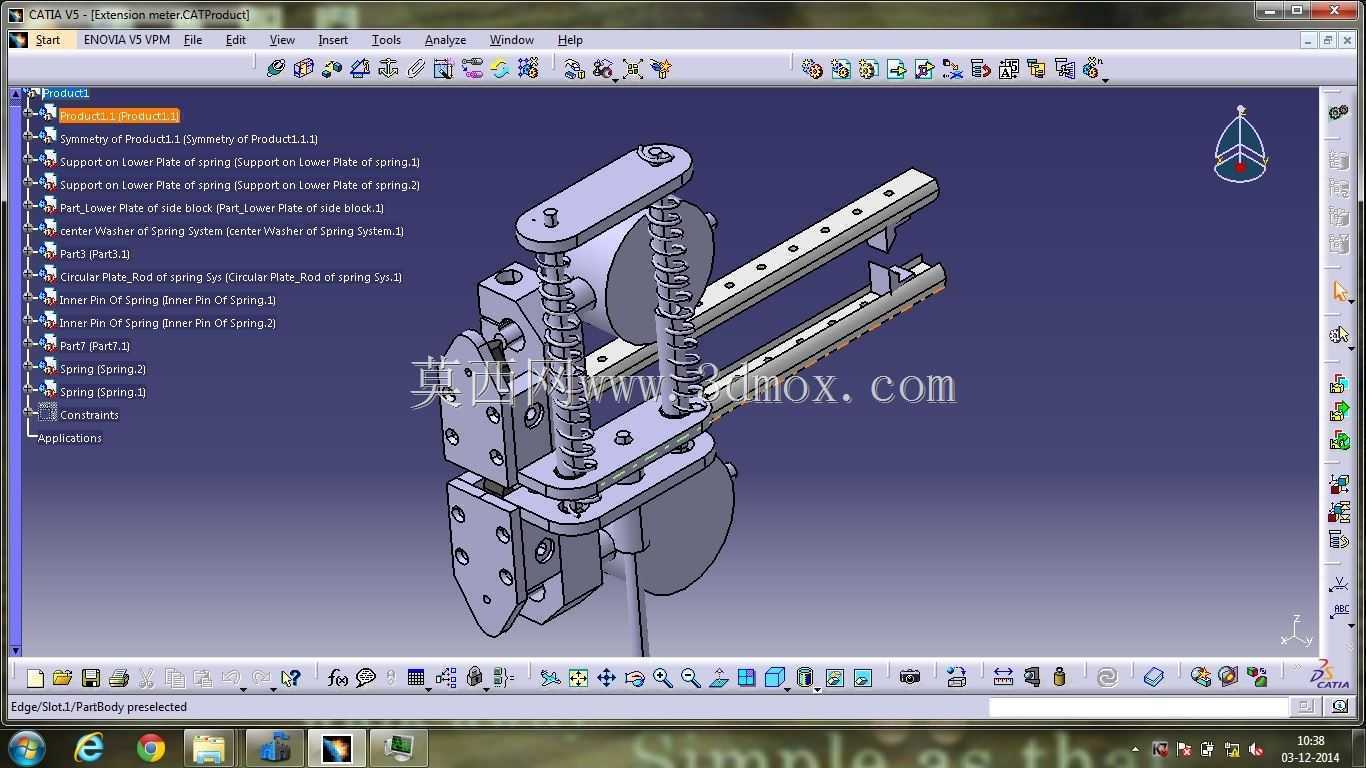

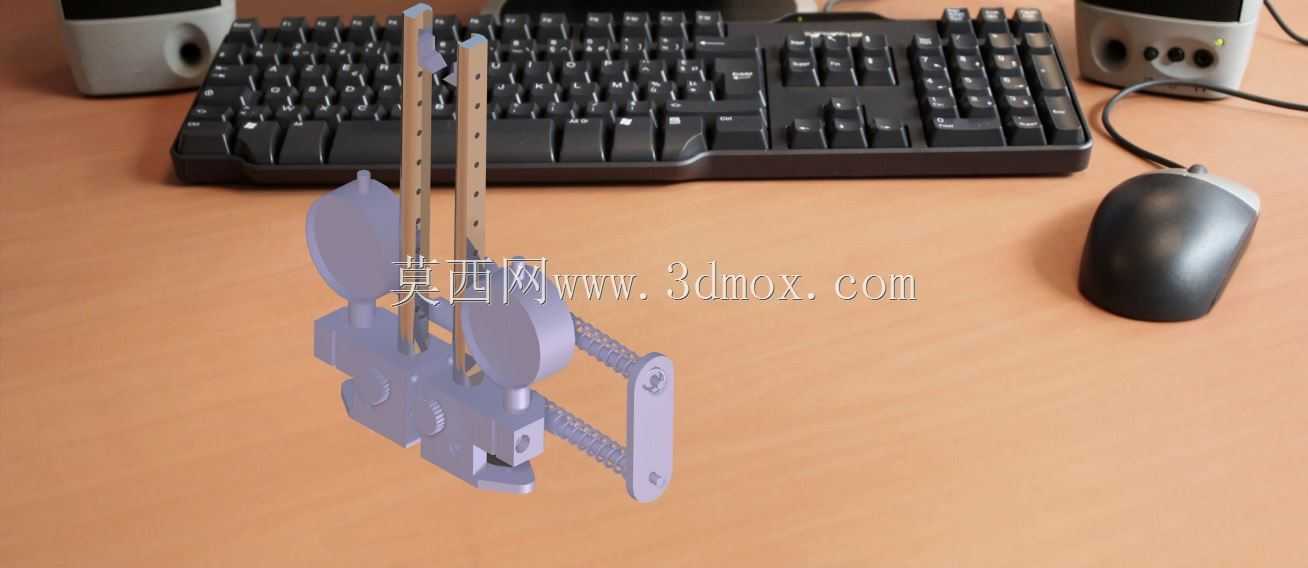

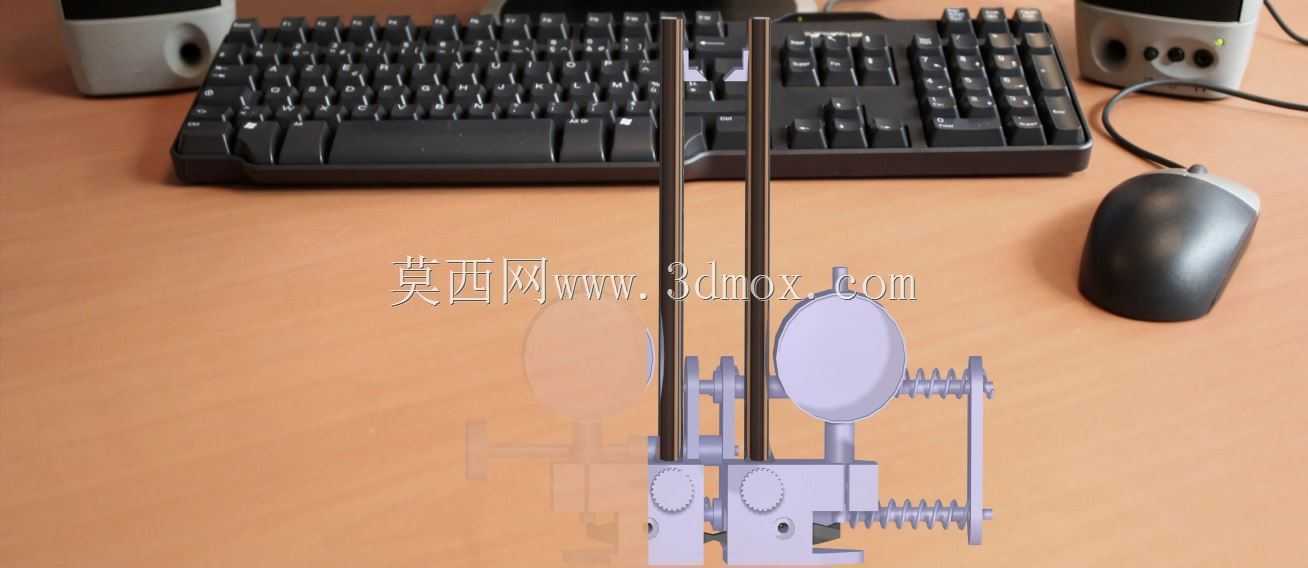

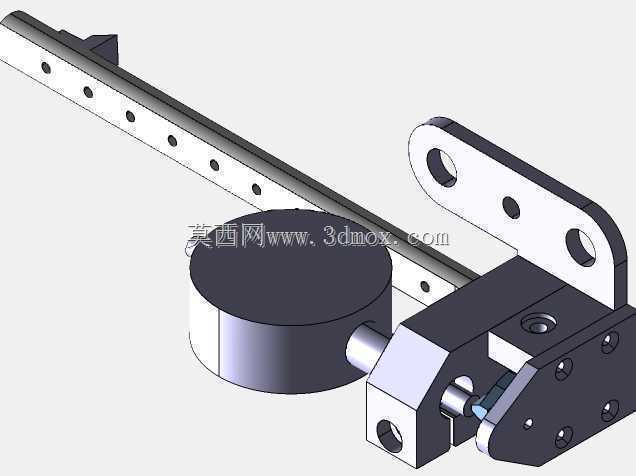

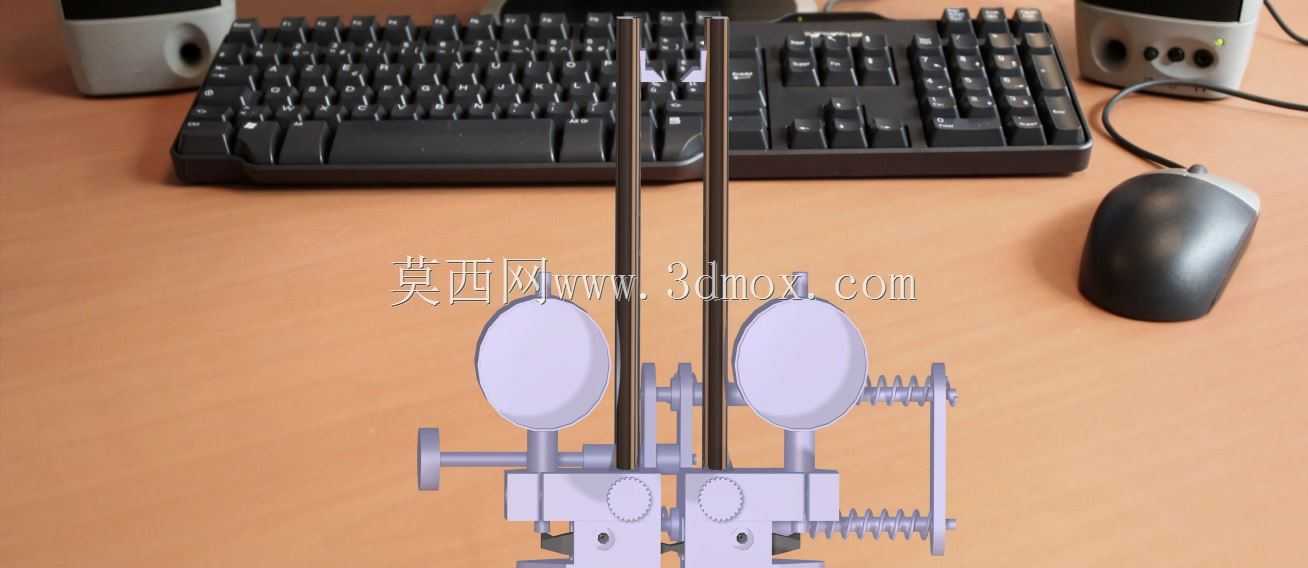

　　在材料力学性能测试、结构件应力应变监测试验场景中，引伸计是直接决定测试数据可信度的核心接触式测量部件，区别于非接触式的光学应变测量方案，接触式引伸计的安装适配性、夹持稳定性直接影响微变形量的捕捉精度，这套三维结构完整还原了机械式引伸计的核心传动与夹持逻辑，可直接用于试验工装选型参考、非标引伸计改型设计的结构参照。从实际使用场景出发，这套结构的夹持端采用可调式夹头设计，可适配不同厚度的片状试样、不同直径的棒状试样，夹头内侧预留了防滑纹安装位，避免拉伸试验过程中试样与夹头发生相对滑移导致的测量数据失真；两侧的导向支杆采用等截面长杆结构，表面加工有等距定位孔，可根据试样的标距要求快速调整测量臂的初始间距，

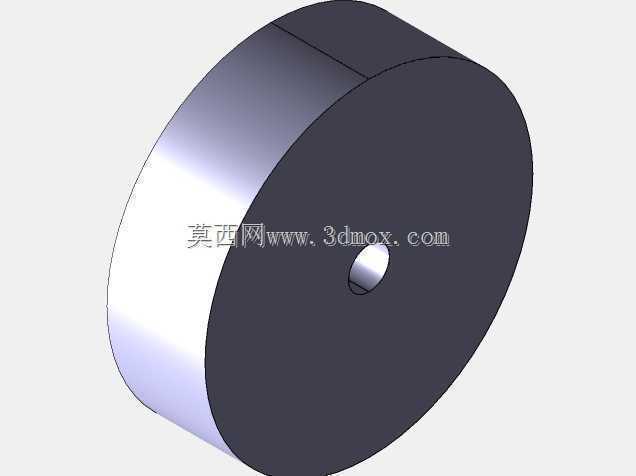

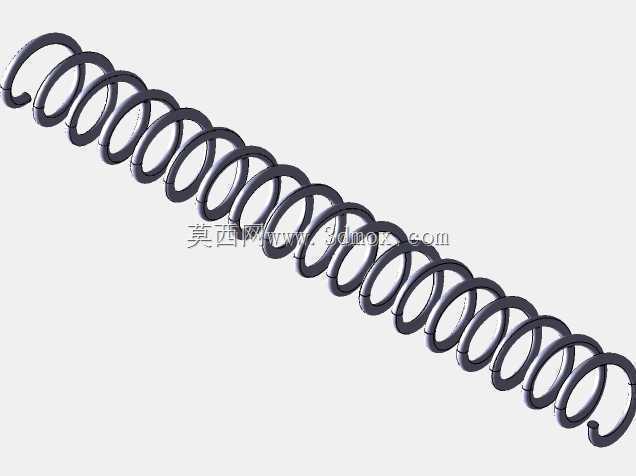

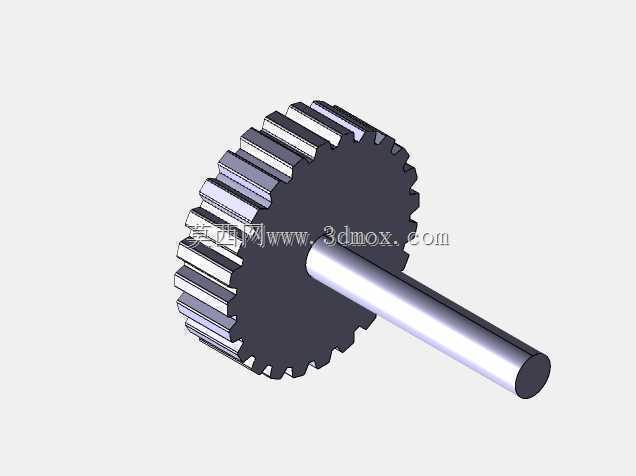

　　无需额外加装转接块即可覆盖常规金属拉伸、复合材料压缩试验的常用标距范围，支杆与主体基座的配合处采用微型直线导轨结构，将滑动摩擦转化为滚动摩擦，减少传动过程中的空回误差，保证微变形传递过程中的线性度。主体基座内部集成了变形量传递杠杆结构，可将试样产生的微米级变形按固定比例放大，适配不同量程的位移传感元件安装，基座侧面预留了传感器安装定位面与螺纹孔，无需二次加工即可完成应变片、差动变压器式位移传感器的装配固定；尾部的弹簧预紧结构可根据试样材质调整夹持力大小，针对塑料、橡胶等低硬度试样可降低预紧力避免夹伤试样表面，针对高强度金属试样可增大预紧力保证夹持可靠性，避免试验过程中引伸计滑脱。从安装边界来看，

　　这套结构的整体宽度控制在常规万能材料试验机的夹具避让范围内，安装后不会与试验机的上下拉伸夹具、环境箱舱壁发生干涉，支杆的伸出长度可根据试样的装夹位置调整，适配不同高度的试验空间；结构上的所有转动配合处都预留了润滑脂注油通道，长期使用后可直接注油维护，无需完全拆解结构，降低试验设备的维护成本。在结构设计逻辑上，这套引伸计优先保证变形传递路径的最短化，所有传动部件都布置在同一刚性基座上，减少额外连接环节带来的传动间隙，同时主体部件采用轻量化铝合金结构设计，整体重量控制在较低范围，避免引伸计自重对低刚度试样产生附加弯矩，影响试样的真实受力状态；两侧的测量臂采用对称式布局，可自动补偿试样拉伸过程中产生的轻微偏心带来的测量误差，保证测量结果始终反映试样标距段的真实变形量。
