创意无轮毂两轮健身自行车结构设计

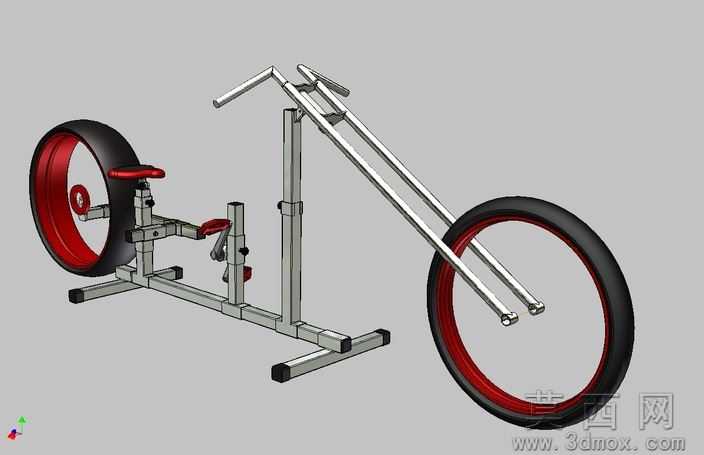

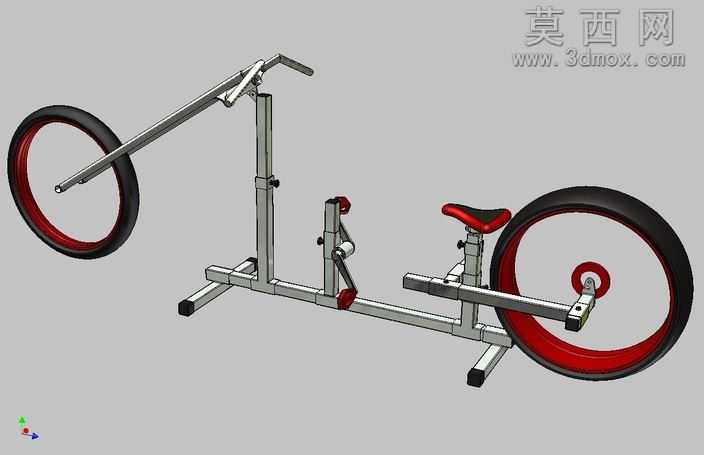

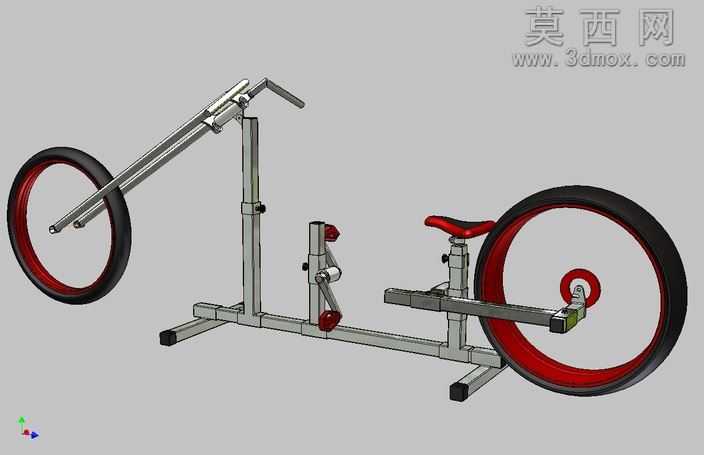

本作品为创意无轮毂两轮健身自行车的三维设计方案，采用Autodesk Inventor完成全参数化建模与装配验证，整体建模过程严格遵循机械设计的尺寸配合规范，所有零部件均按照实际加工公差设定配合间隙，确保虚拟装配下无干涉问题。建模阶段首先完成底部支撑框架的搭建，采用矩形钢管型材作为主体支撑结构，对管材的弯折、拼接位置做了圆角过渡处理，避免应力集中问题，支撑脚位置设置了防滑橡胶垫的装配位，提升设备使用时的稳定性。传动结构部分参考传统自行车的曲柄链轮传动逻辑，对中轴、曲柄、脚踏部件做了适配性调整，将传动输出端直接与后轮无轮毂结构的内圈传动位连接，省略了传统轮组的辐条结构，前后轮均采用外圈橡胶轮胎、内圈金属传动环的无轮毂设计，轮圈与车架连接位置设置了低阻力轴承组，确保轮组转动顺滑无卡顿。车把部分采用可调节高度的立管结构，通过快拆锁紧结构实现高度档位调整，适配不同身高使用者的操作需求，车把握把位置做了符合人体工学的弧度设计，表面设置防滑纹理提升握持摩擦力。鞍座部分采用窄型运动坐垫造型，底部设置减震弹簧结构与高度调节立管，可根据使用需求调整坐垫高度与前后位置。材质渲染阶段，对金属框架部分赋予磨砂银灰色金属材质，还原钢管焊接打磨后的哑光金属质感，轮组外圈轮胎赋予黑色橡胶材质，添加细微的胎面纹理提升真实感，轮圈内圈与传动部件赋予亮面红色金属烤漆材质，与银灰色框架形成鲜明的视觉对比，坐垫、握把、防滑脚垫部分赋予黑色哑光橡塑材质，还原软性材质的细腻触感。设计思路上打破传统自行车的轮组结构认知，将无轮毂轮组与固定式健身自行车结构结合，既保留了自行车传动骑行的运动体验，又通过极具未来感的无轮毂设计提升视觉表现力，整体结构紧凑，所有零部件均采用常见的标准型材与标准件，具备实际加工落地的可行性，可作为创意健身器材、概念展示展品的设计参考，建模过程中对所有活动部件做了运动仿真验证，确保曲柄转动、轮组旋转、高度调节等动作均可顺畅实现，无结构卡滞问题。
