三轮车摇摆传动机构三维设计作品

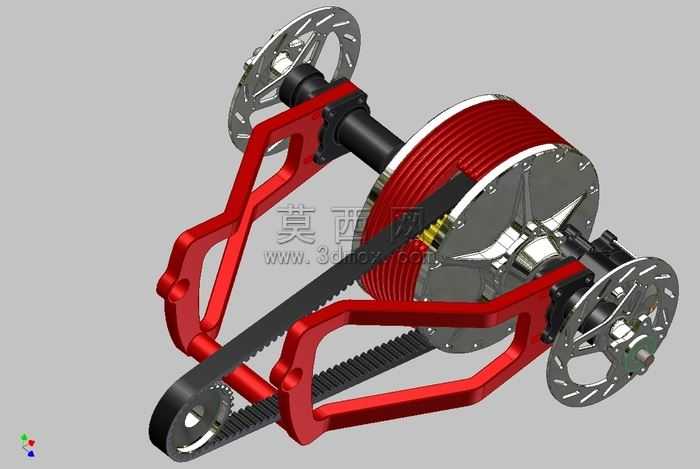

本作品为三轮车摇摆传动机构的三维建模设计成果，建模过程中严格遵循机械结构设计的合理性原则，对机构各组成部件进行了1:1比例的精准还原。首先针对核心的红色摇臂结构，建模时充分考量其受力特性，采用一体化的弯折支撑构型，通过三维软件的草图绘制、特征拉伸、圆角过渡等操作，还原摇臂的曲面弧度与安装点位，确保摇臂既能够满足摇摆动作的行程需求，又具备足够的结构强度支撑传动部件运行。中间的红色线轮部件采用多层缠绕的结构设计，建模时精准还原线槽的排布间距与轮体的安装法兰结构，保证传动带缠绕时的贴合度，避免传动过程中出现跳带、滑脱的问题。传动系统包含同步带与齿轮齿条两类传动结构，建模时对同步带的齿形、带轮的齿槽进行了参数化匹配，确保齿形啮合间隙符合传动精度要求；齿轮齿条部分则严格按照模数、齿距参数绘制齿形，还原传动过程中的运动配合关系。两侧的刹车盘部件采用镂空通风构型，建模时还原盘面的散热孔排布、安装孔位与中心轴的配合结构，保证刹车盘与传动轴的同轴度精度。材质渲染阶段，为红色摇臂与线轮赋予高光亮面金属烤漆材质，还原金属构件表面的光泽质感与色彩饱和度；为同步带赋予黑色哑光橡胶材质，添加细微的表面颗粒纹理提升真实感；为金属传动轴、刹车盘、齿轮部件赋予银灰色金属材质，添加轻微的拉丝纹理与磨损细节，模拟机械加工后的金属表面质感；为结构中的紧固螺丝、连接销轴等小部件赋予镀锌金属材质，区分不同金属部件的视觉差异。整体装配过程中严格按照实际机械装配的约束关系进行配合，保证各部件之间的运动自由度符合摇摆传动的动作逻辑，可直观演示机构摇摆过程中传动带张紧、动力传递、部件联动的完整运动状态，设计过程中反复调整摇臂的摆动角度范围与传动轮的相对位置，避免运动过程中出现部件干涉，兼顾了结构的功能性与视觉呈现的完整性。
