立式夹持柔性输送设备结构设计

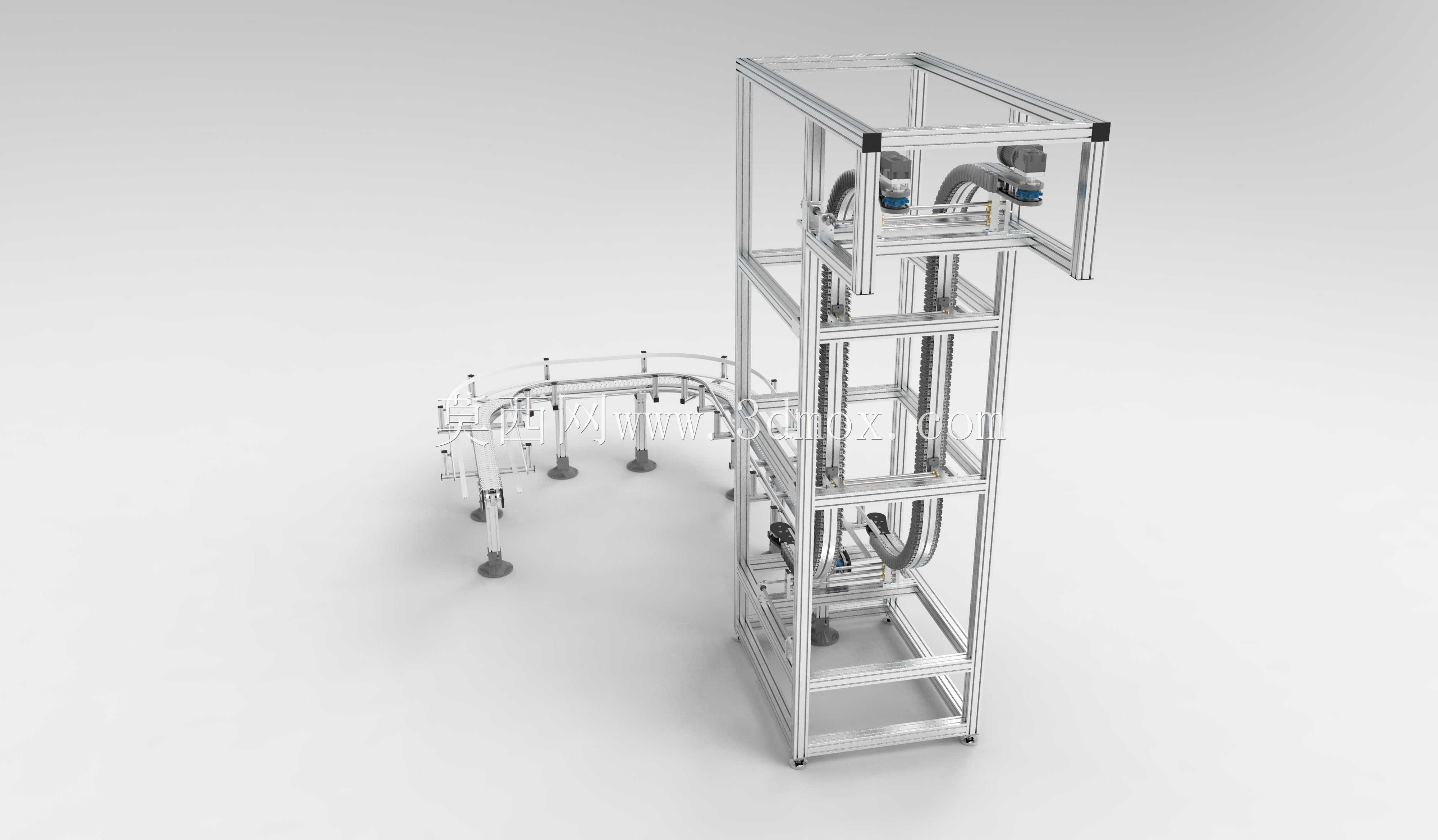

　　这款侧夹式输送结构主要面向生产车间内需要垂直转向、空间受限的物料转运场景，常见于食品包装、日化产品灌装、电子元器件组装生产线的跨层衔接工位，可在不改变物料夹持姿态的前提下，完成水平段到垂直提升段再到水平输出段的连续输送，避免传统皮带提升机易出现的物料滑落、姿态偏移问题。设备主体框架采用工业铝型材拼接搭建，型材槽口可兼容标准T型螺栓，现场安装时无需复杂焊接作业，可根据车间实际层高、线体对接位置灵活调整机架高度与水平段延伸长度，整体机架底部配置可调脚杯，可适应地面存在3-15mm高度差的安装环境，调平后机架整体晃动量控制在0.2mm以内，满足高速输送时的稳定性要求。夹持输送部分采用模块化柔性链板搭配侧边夹持模组，

　　链板转弯段采用定制弧形导轨导向，可实现90度垂直转向的平滑过渡，夹持力可根据被输送物料的外形、材质进行调节，针对薄壁塑料瓶、软袋包装等易变形物料，可更换低硬度夹持胶垫，避免夹持力过大造成物料外观损伤；针对硬质盒装物料，可适当调高夹持力，保证垂直提升过程中物料不会出现移位脱落。驱动单元布置在机架顶部的安装平台上，采用电机搭配链传动的方式带动两侧夹持链同步运转，两侧传动链的张紧结构设置在机架下部的维护窗口位置，日常张紧调整无需拆解上部护罩，单人即可在10分钟内完成张紧度校准作业。设备的水平进料段可直接对接前端理瓶机、灌装机的出料口，水平出料段可对接后端贴标机、装箱机的进料端，整体输送路径的转弯半径经过优化，

　　在保证输送顺畅的前提下尽可能压缩设备整体占地面积，适合现有车间生产线的升级改造场景，无需对原有线体位置做大规模调整即可完成对接安装。设计过程中对夹持模组的运行轨迹做了运动仿真验证，确保链板在转弯、升降过程中不会出现卡滞、跳齿问题，所有与物料接触的部件均采用快拆结构设计，日常清洁、更换易损件时无需专用工具，可快速拆解清理，满足食品、医药类生产场景的卫生清洁要求。机架侧面预留了传感器安装槽位，可根据实际生产需求加装物料检测光电、计数传感器，对接生产线的主控系统实现整线联动启停，避免出现物料堆积、空转运行的情况。
