S型转弯塑料顶链柔性输送线结构

　　这款S型布局的塑料顶链柔性输送结构，主要面向食品包装、日化产品分装、电子元器件组装等产线的空间受限场景，能够在有限的车间占地内完成多工位间的物料转向衔接，无需额外增设转角转接机构，减少物料在转接点位的卡滞、掉落风险。从实际应用来看，这类输送结构常被布置在灌装机后端、贴标机前端、分拣工位之间，用来输送瓶装、盒装、小型袋装的规整工件，塑料顶链的接触面摩擦力适中，不会对软质包装或光洁工件表面造成刮擦损伤，同时链节间的铰接间隙控制合理，输送过程中运行平稳，不会出现小尺寸工件卡入链缝的问题。

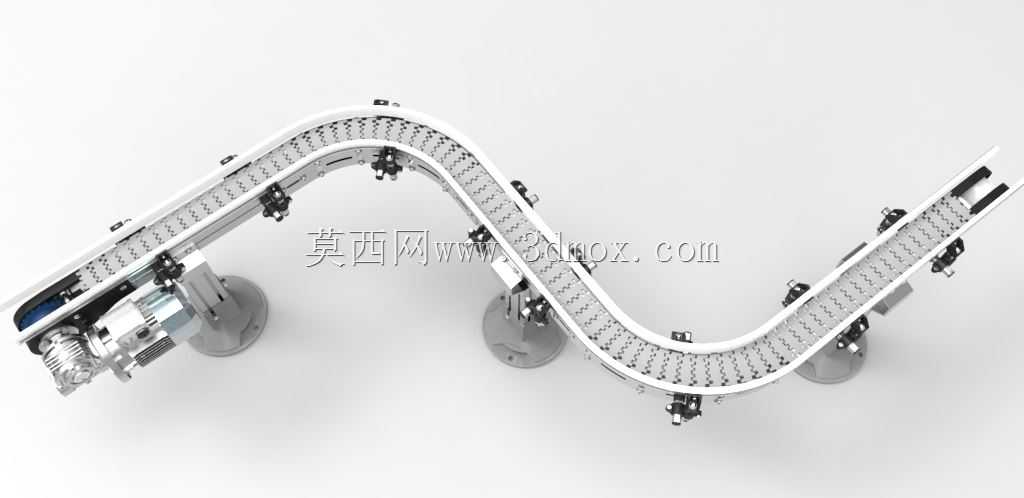

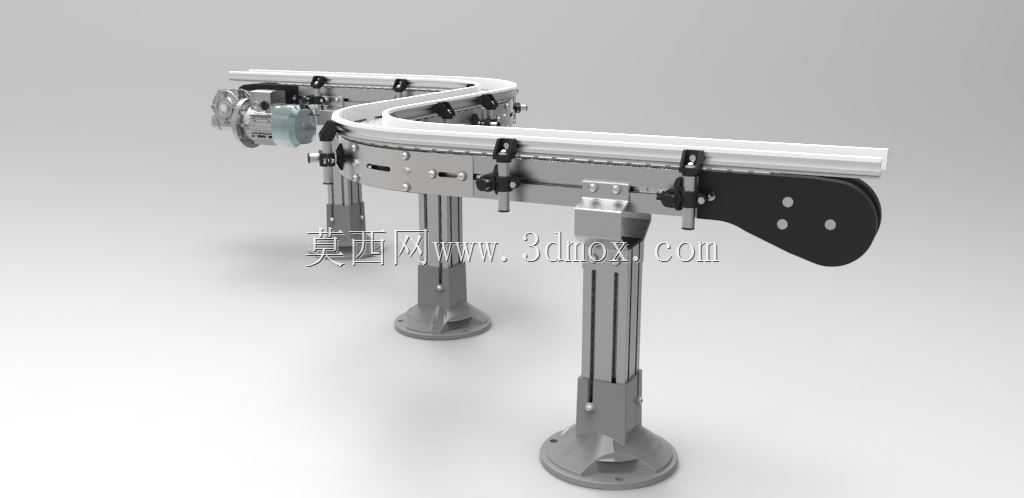

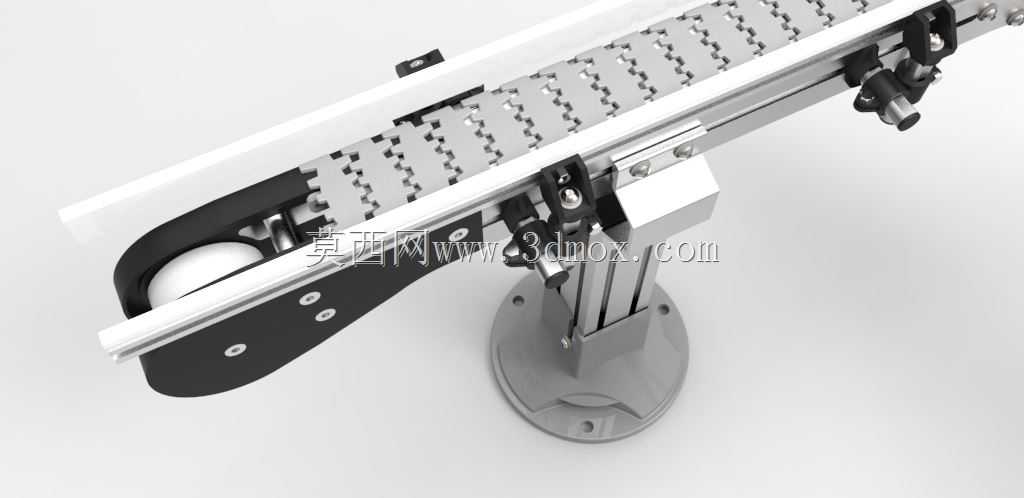

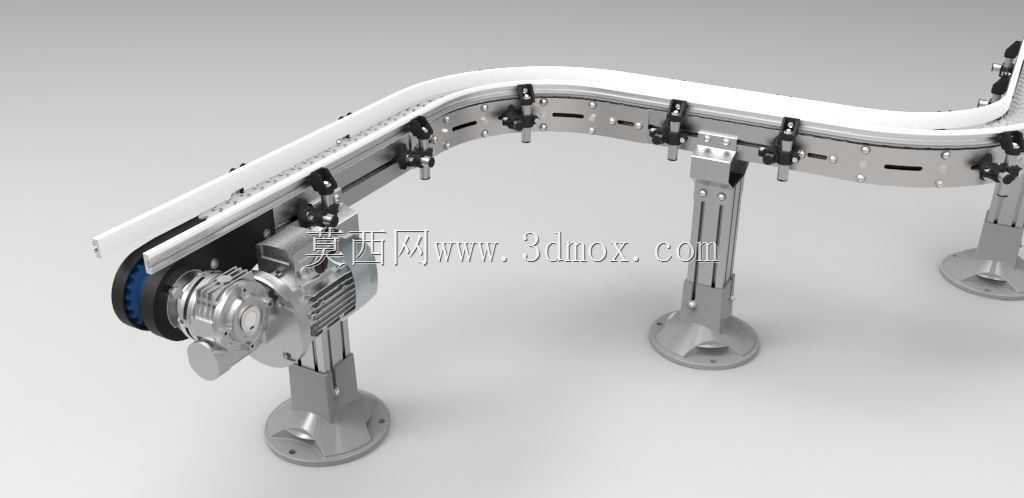

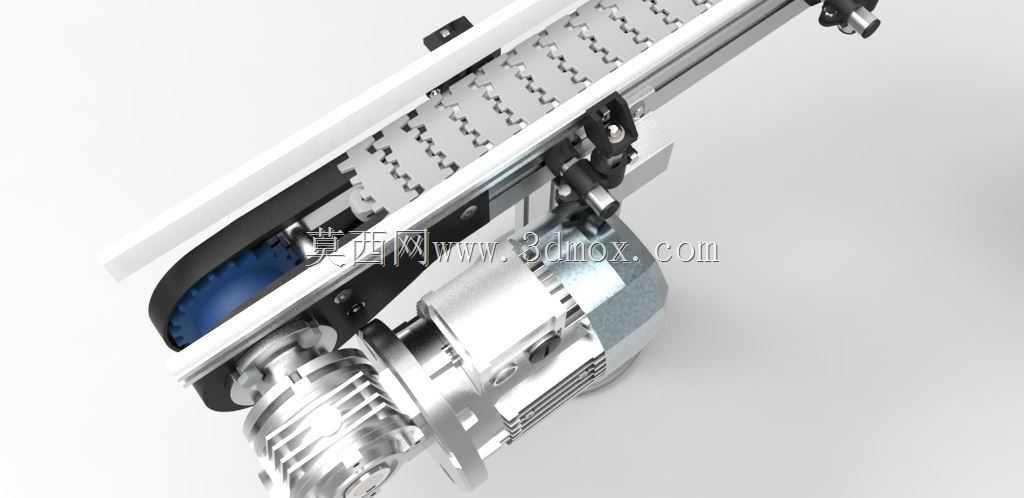

　　设计层面，这款输送结构采用分段式模块化机架设计，每段直线或转弯单元可根据现场布局需求拼接组合，图中呈现的S型双弯结构，就是通过两个90度转弯段搭配中间直线段组合而成，支撑脚采用带地脚盘的立式支座，可在一定范围内调节整体线体高度，适配不同高度的上下游设备接口，安装时无需提前预埋固定件，通过地脚盘的膨胀螺栓即可完成地面固定，也可搭配脚轮实现短距离的工位移位。驱动端布置在线体的一端，采用电机直连链轮的驱动方式，张紧机构集成在驱动端机架内部，可通过调节螺栓调整链板的张紧度，避免长期运行后链板松弛出现跳齿、打滑问题。

　　从结构细节来看，塑料顶链采用工程塑料注塑成型，单节链节的铰接销轴为不锈钢材质，兼顾耐腐蚀性能与结构强度，转弯段的导轨采用超高分子量聚乙烯材质，摩擦系数低，可降低链板运行过程中的磨损，同时减少运行噪音。线体两侧的护栏高度可根据输送物料的尺寸进行调节，护栏与链板表面的间隙控制在2-5mm区间，既不会阻碍物料通行，也能防止物料在转弯过程中从线体侧边滑落。整体线体的宽度可根据输送物料的最大尺寸选型，常规应用场景下宽度覆盖100mm到300mm区间，转弯段的内转弯半径最小可做到150mm，能够适配多数紧凑布局的产线需求，安装时需保证线体整体水平度偏差不超过千分之二，避免物料在输送过程中出现偏斜、堆积的问题。日常维护过程中，仅需定期清理链板缝隙内的杂物，检查铰接销轴的磨损情况，无需复杂的润滑保养，适配多尘、潮湿的生产车间环境。
