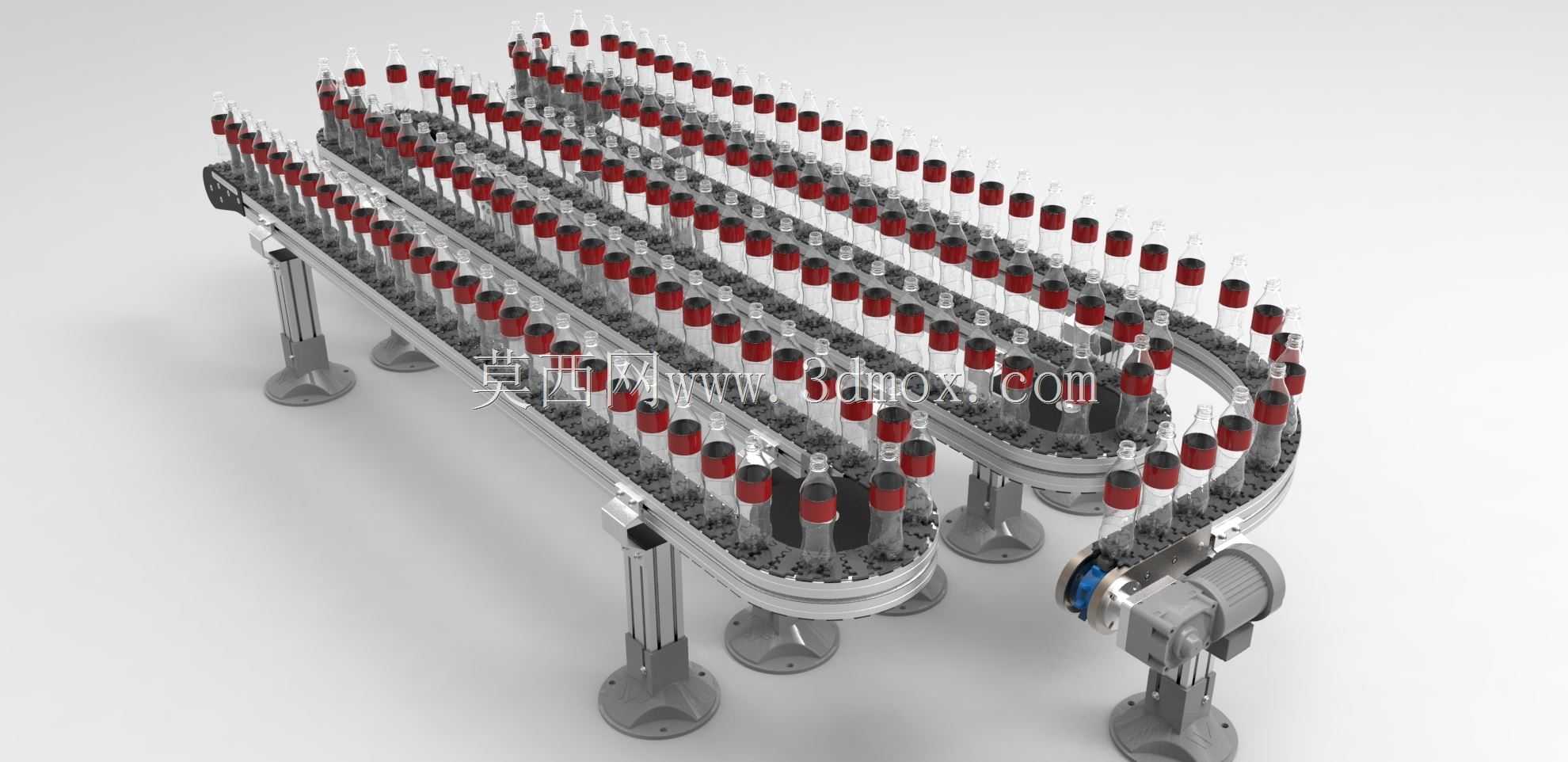

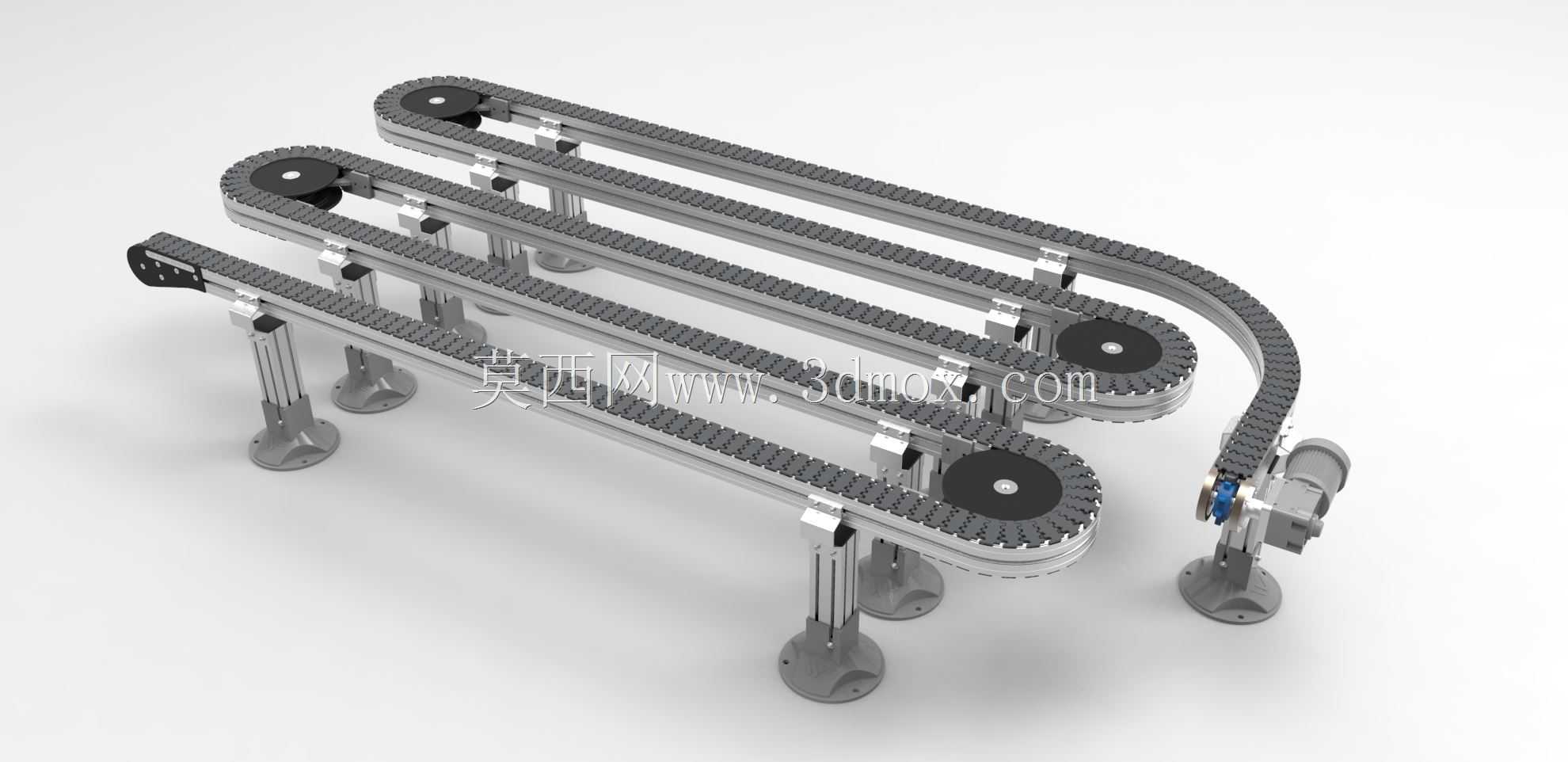

多列弯道式柔性瓶体输送线结构

　　这套柔性输送结构主要面向食品饮料、日化洗护行业的瓶装产线布局需求，可适配圆瓶、方瓶等多种规则瓶型的连续转运，常见于灌装后段的多工位衔接场景，比如贴标、喷码、装箱工位之间的物料流转，解决产线因车间空间受限需要转弯变向、多列合流或分流的输送需求，相比刚性皮带线，柔性链板的转弯半径更小，能在有限占地内完成多路径排布，减少产线整体占用空间。从结构设计来看，主体采用模块化的柔性齿形链板作为承载输送介质，链板内侧与驱动轮、转弯导轨的齿槽精准啮合，避免转弯过程中出现链板跑偏、跳齿的问题，支撑立柱采用可调节高度的铝型材支脚结构，支脚底部配置带防滑减震垫的法兰安装盘，可根据现场地面平整度调整支脚高度，保证输送面整体水平度偏差控制在合理范围内，

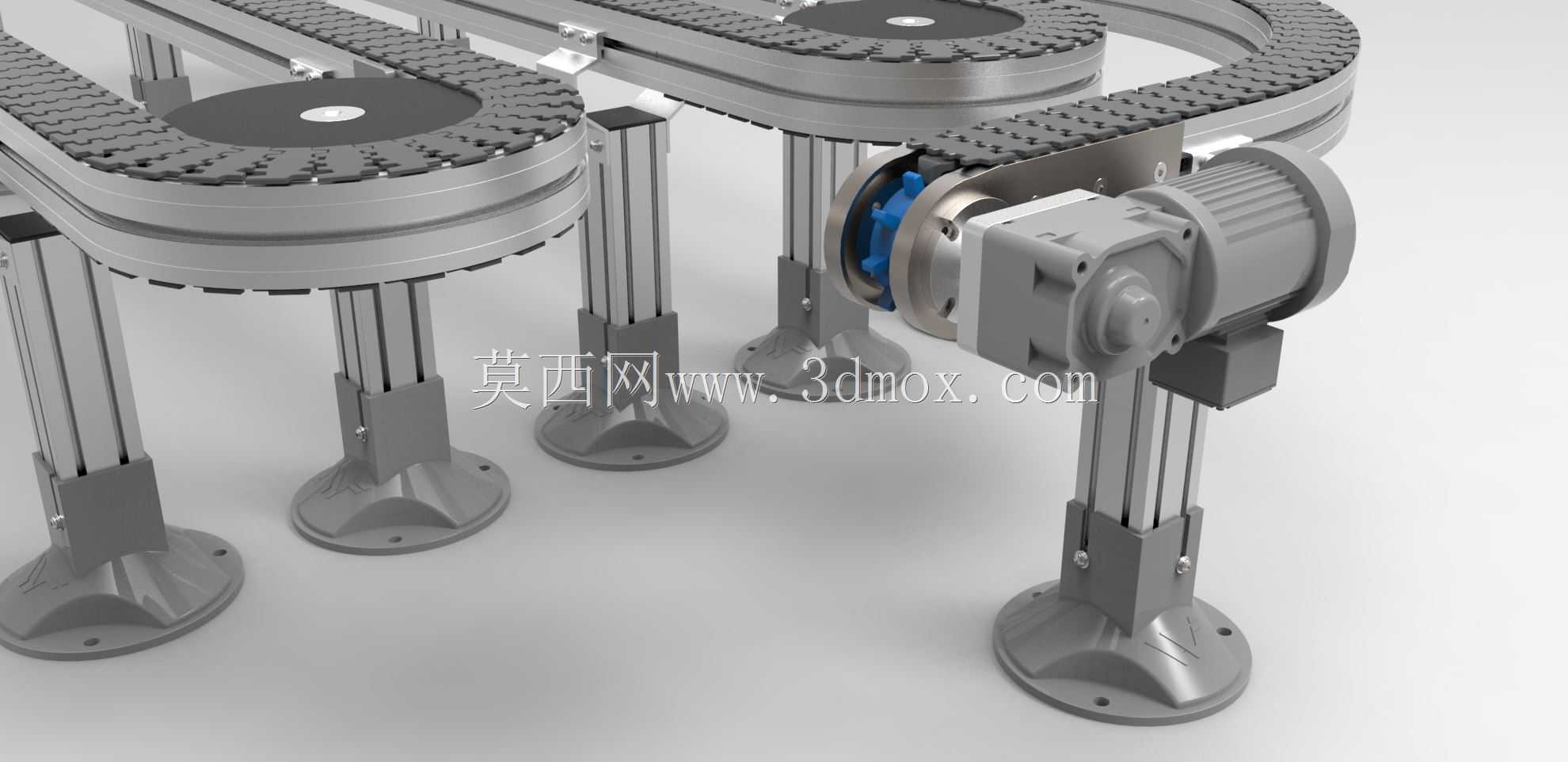

　　适配不同高度的上下游设备对接需求。多列并行的输送通道各自配置独立的张紧结构，在转弯段设置了高密度的侧向导向护栏，护栏与瓶身接触的面采用低摩擦的耐磨材质，减少瓶体输送过程中的刮擦损伤，同时避免瓶体在转弯离心力作用下出现倾倒、卡滞的问题。驱动端采用集成式的减速电机直连驱动轮的布局，省去了额外的链传动结构，减少传动环节的功率损耗，同时降低后期维护的拆装难度，驱动端的安装座预留了位置调节余量，可在链板出现磨损伸长后调整驱动轮位置，补偿张紧行程，延长链板的整体使用寿命。安装边界方面，单条输送通道的宽度可根据瓶体直径调整，常规适配直径50-120mm的瓶型，转弯段的最小内半径可做到200mm，直线段单段标准长度为1米，

　　可根据实际产线路径拼接延长，整体输送面的高度调节范围在700mm到1200mm之间，可覆盖多数瓶装产线的设备对接高度需求，支脚安装时需要保证每个固定点的地面承重不低于50kg，避免设备运行过程中出现振动偏移。设计过程中特意将转弯段的导轨做了变径处理，入弯段导轨宽度略大于直线段，给瓶体入弯提供足够的导向余量，出弯段导轨逐步收窄到与直线段一致的宽度，避免瓶体在出弯后出现排列散乱的问题，多列通道之间的分隔板采用快拆结构，无需工具即可快速拆装，方便后期更换不同规格的链板或者清理通道内的残留杂物。
