机加工工位配套2吨定柱式悬臂吊结构

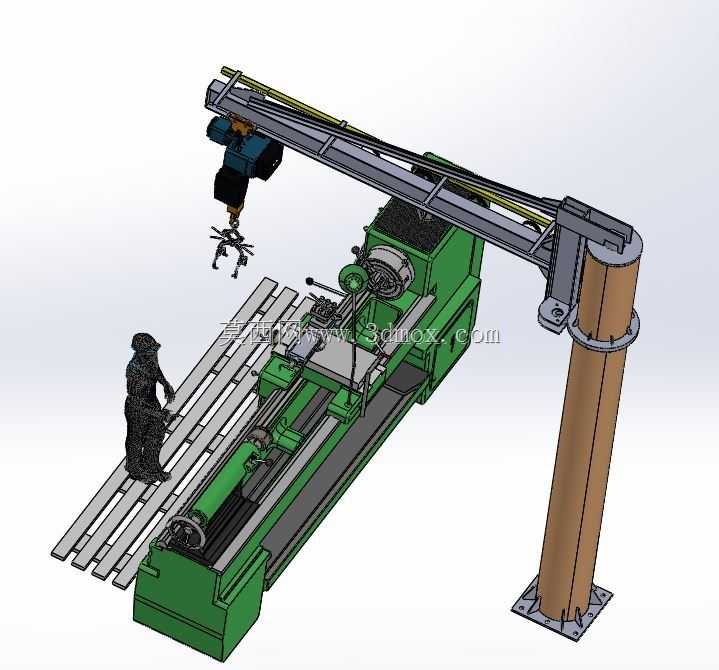

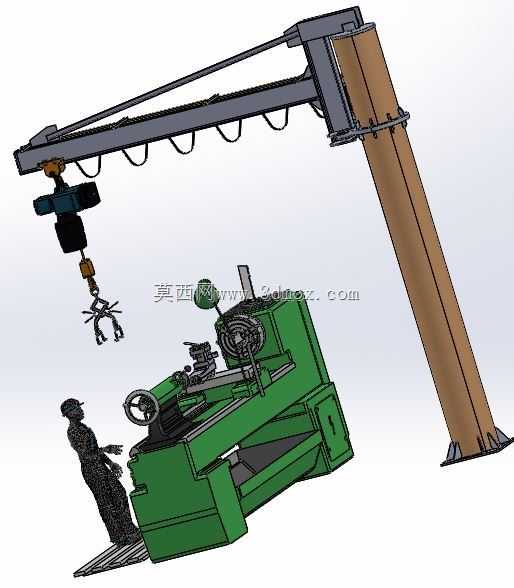

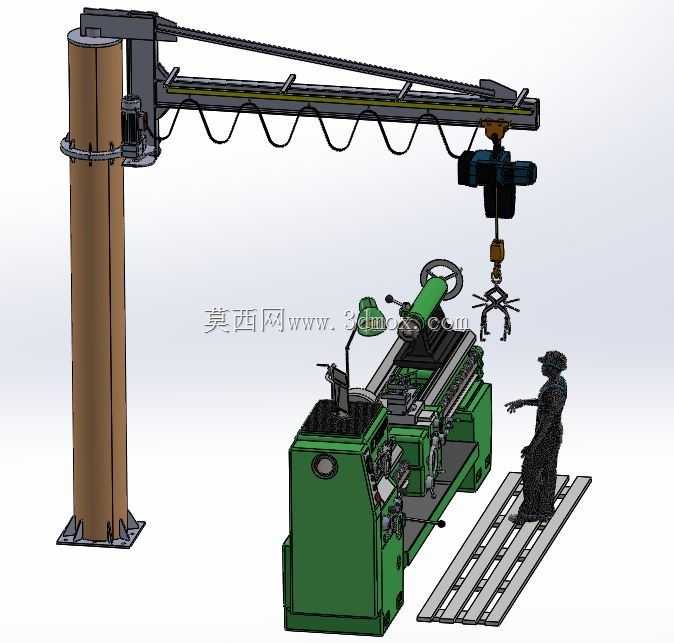

　　这套定柱式悬臂吊主要适配普通车床类机加工工位的上下料辅助作业，针对车间内单台加工设备的短距离物料转运需求设计，额定承载2000kg，刚好覆盖常规中小型轴类、盘类加工件的吊运重量区间，解决人工抬运重型工件上下料的劳动强度问题，也避免叉车在狭窄设备通道内转向剐蹭设备的风险。从安装边界来看，设备采用单根立柱落地固定的形式，立柱底部通过地脚螺栓与车间混凝土地面锚固，安装时需保证立柱安装面的水平度误差控制在千分之一以内，避免悬臂回转时出现偏载卡滞；悬臂的有效作业半径覆盖车床的上下料工位、旁边的工件暂存架区域，工人站在车床操作位旁即可通过手动控制按钮完成吊具的升降、悬臂回转、电动葫芦沿悬臂的横向移动，操作路径完全贴合机加工的上下料作业动线，

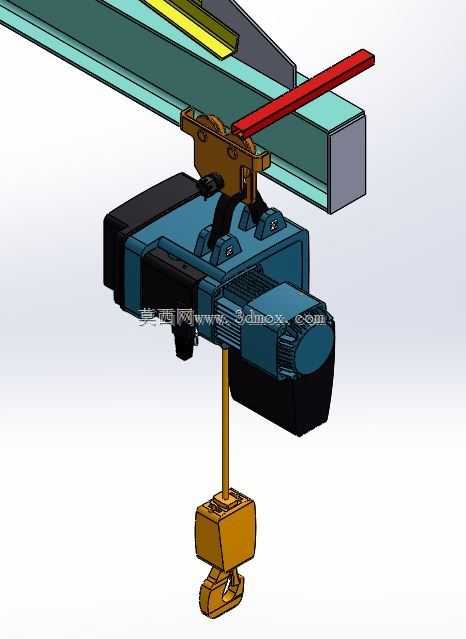

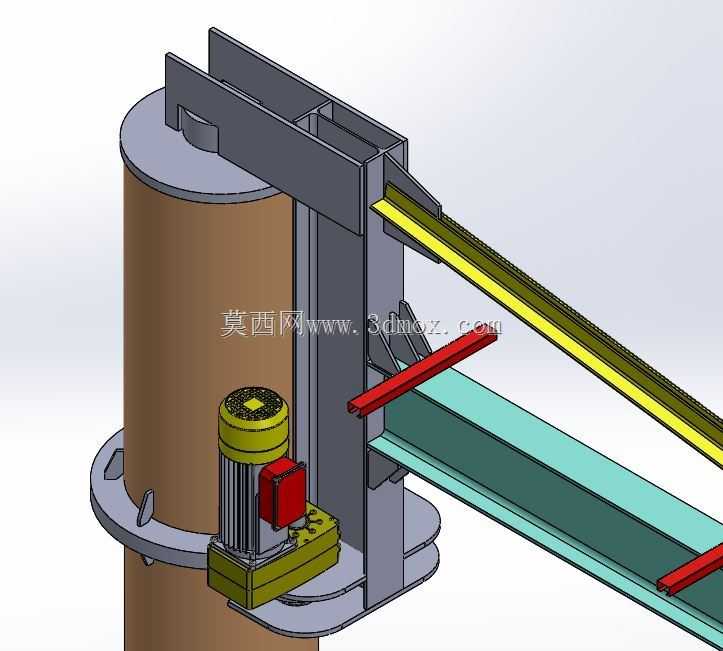

　　不需要额外绕行。设计层面，悬臂主体采用变截面箱型梁结构，靠近立柱连接端的梁体截面更大，向悬臂末端逐步收窄，在保证整体刚度的前提下尽可能降低悬臂自重，减少回转时的驱动力负载；悬臂上的电动葫芦配套环链传动结构，搭配可开合的机械式吊爪，既可以吊运带吊装孔的毛坯件，也能夹持轴类工件的外圆完成转运，适配机加工车间不同形态工件的吊运需求。悬臂的回转支承采用带阻尼的结构，空载回转时不会出现惯性溜车问题，带载回转时操作力控制在普通工人可轻松推动的范围内，不需要额外配置电动回转机构，既降低了设备制造成本，也减少了后期电气维护的点位。供电线缆采用沿悬臂下侧排布的拖链结构，避免线缆随葫芦移动时出现垂挂剐蹭，拖链的弯曲半径适配线缆的最小弯折要求，

　　长期往复移动也不会出现线缆外皮破损的问题。从实际使用场景来看，这类悬臂吊不需要依托厂房立柱或屋面结构安装，只要地面承载力满足要求即可布设，非常适合老旧车间改造、设备布局调整后的工位起重配套，作业覆盖范围内没有多余的结构遮挡，工人可以全程观察吊物的移动轨迹，吊运过程中可以精准对准车床卡盘位置，减少工件吊装对位的辅助时间，提升单台设备的上下料作业效率。立柱上还设置了上下两处限位缓冲结构，当悬臂回转到工位两端的极限位置时，缓冲块会先接触限位挡块，避免硬碰撞对回转支承造成冲击损伤，延长核心部件的使用寿命。
