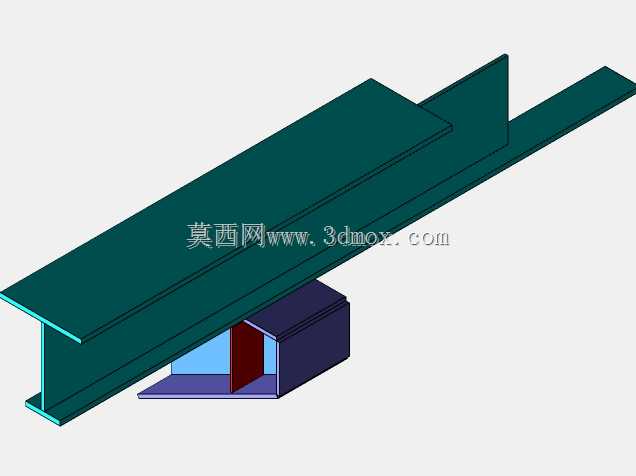

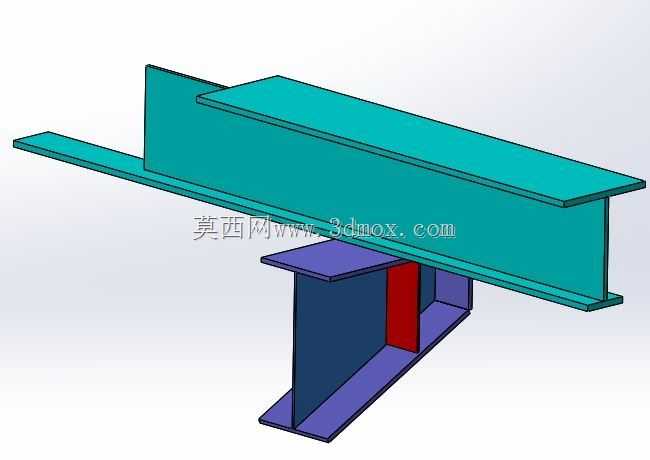

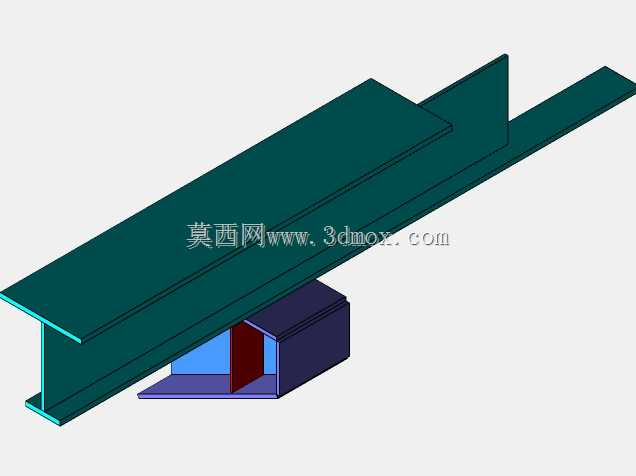

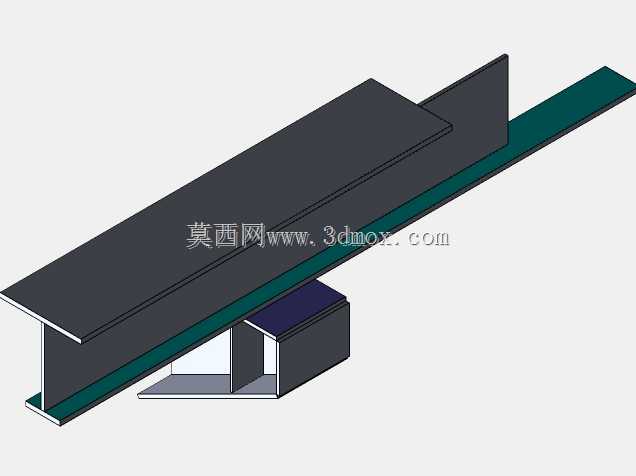

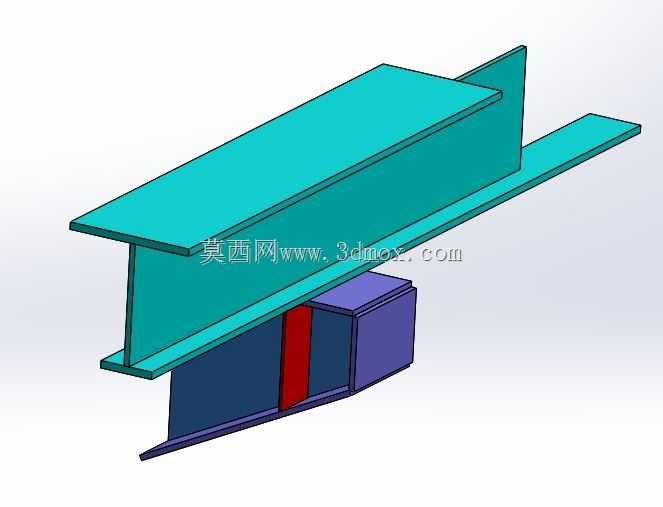

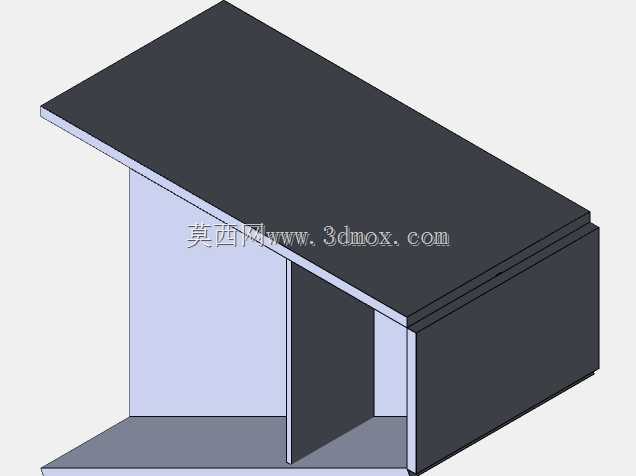

3吨级起重机主梁与牛腿支撑结构

　　该结构主要面向中小型车间固定工位的物料吊装场景，适配3吨额定起重量的轻级工作制桥式或梁式起重机，多用于机械加工车间、装配工段、仓储库区的固定跨距吊装作业，承担吊重传递、主梁支撑的核心作用，避免单梁结构在长期交变载荷下出现上翼缘失稳变形。从结构功能来看，牛腿部分属于典型的悬臂承载构件，既可以在厂房钢柱施工阶段直接焊接成型，也可通过预制法兰配合高强螺栓完成栓接固定，适配不同厂房的施工改造需求，无需额外增设复杂的支撑预埋件，降低现场安装的施工难度。主梁采用焊接工字型截面设计，上翼缘通过配套拉杆梁与厂房立柱形成刚性拉结，有效抵消吊重作业时主梁产生的侧向弯矩与上拱变形，保证小车沿主梁轨道运行时的平顺性，减少轮缘啃轨的概率。

　　设计阶段优先考虑载荷传递路径的合理性，吊重载荷通过小车轮压传递至主梁腹板，再经主梁端部的支撑座将载荷分散传递至牛腿顶面，最终通过牛腿的变截面斜撑结构将垂直载荷与弯矩传导至厂房立柱，整个传力路径无应力集中突变点，牛腿与主梁接触位置增设了局部加强筋板，避免长期载荷作用下出现局部压溃变形。安装边界方面，牛腿的悬挑长度适配常规6-12米跨距的轻级起重机主梁端部搭接需求，顶面加工有定位止口，与主梁端部的定位挡板配合，可快速完成主梁就位找正，无需反复调整跨距尺寸；牛腿根部与柱面连接的焊缝采用全熔透坡口焊，栓接版本的法兰孔采用长圆孔设计，可适配一定范围内的安装误差，降低现场安装的对位难度。结构外形上，主梁的翼缘宽度、腹板高度均经过刚度校核，

　　在3吨额定载荷下的最大下挠值控制在规范允许范围内，牛腿的斜撑角度经过优化，在保证承载能力的前提下尽可能减少钢材用量，同时避免斜撑下方占用过多车间通行空间，不会影响车间内物料转运通道的正常使用。日常运维中，该结构的检查点主要集中在牛腿与柱连接的焊缝位置、主梁与牛腿连接的固定螺栓、主梁上翼缘拉结拉杆的预紧力，结构本身无易损运动部件，长期使用的维护成本极低，适配车间长期固定工位的吊装作业需求。
