工业车间重型物料支撑钢结构架

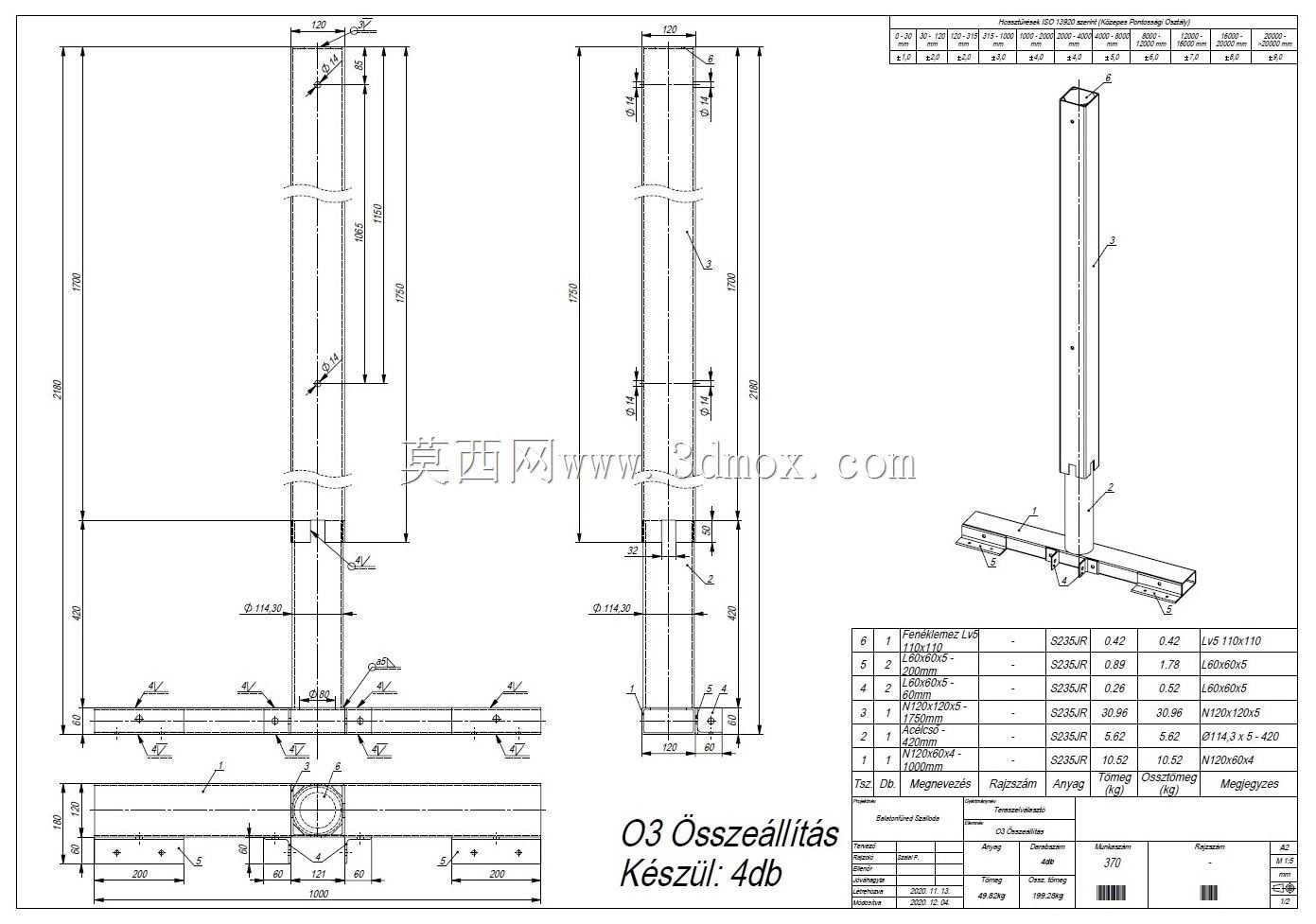

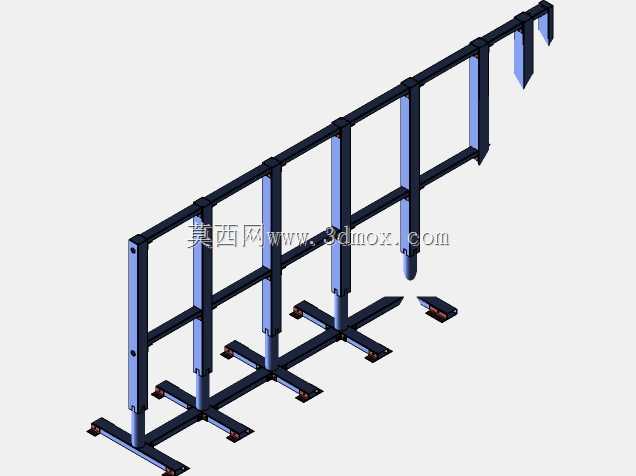

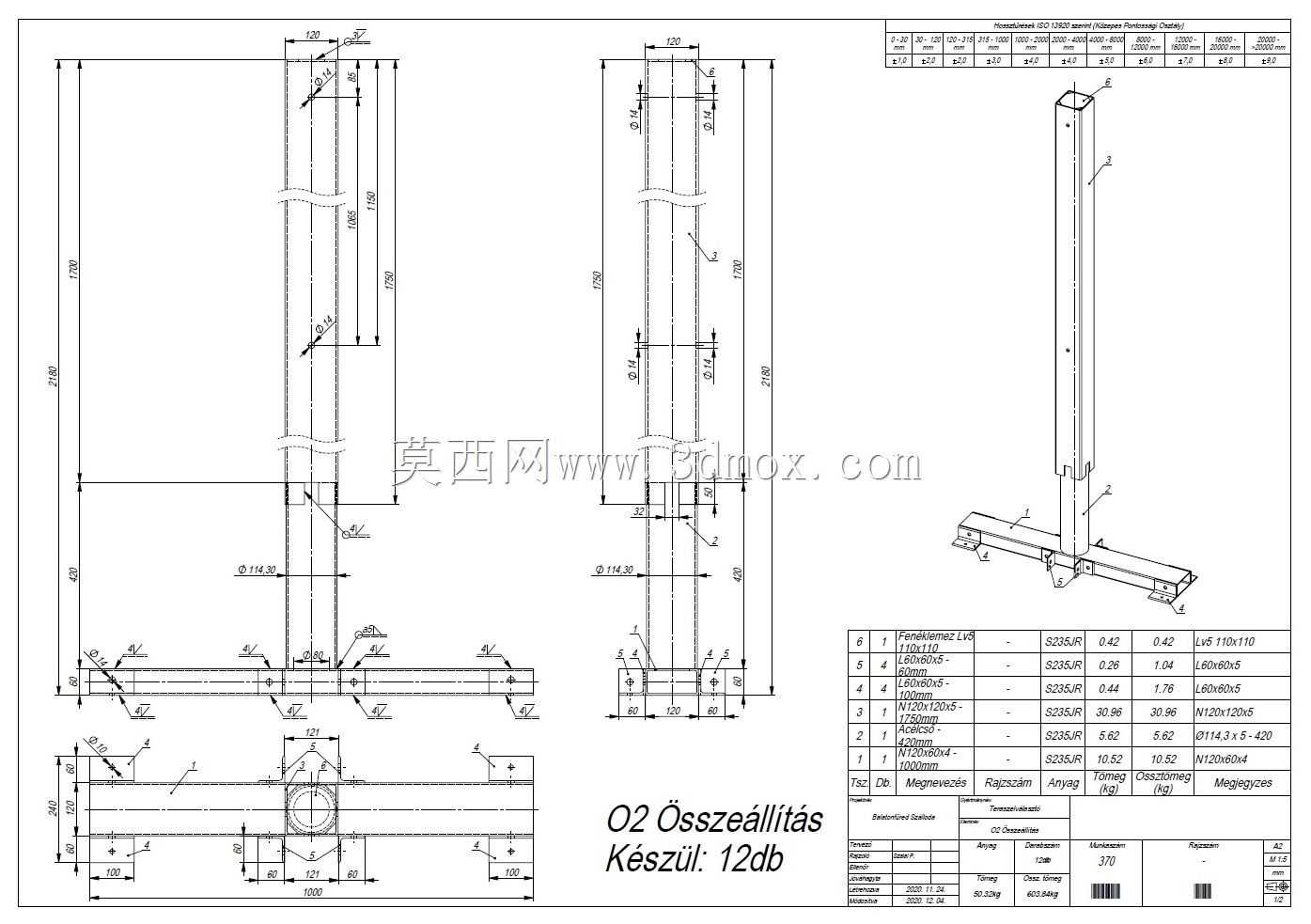

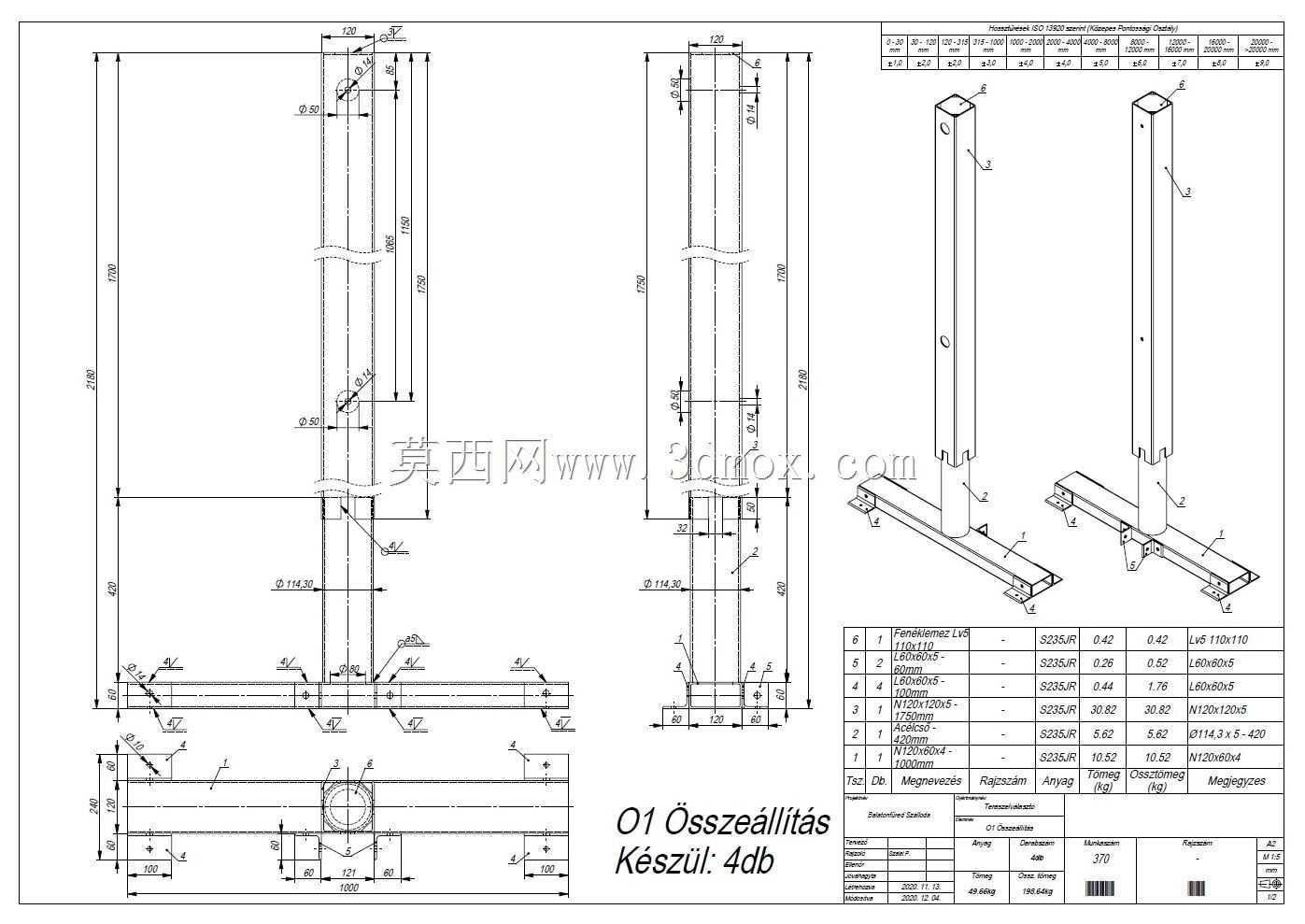

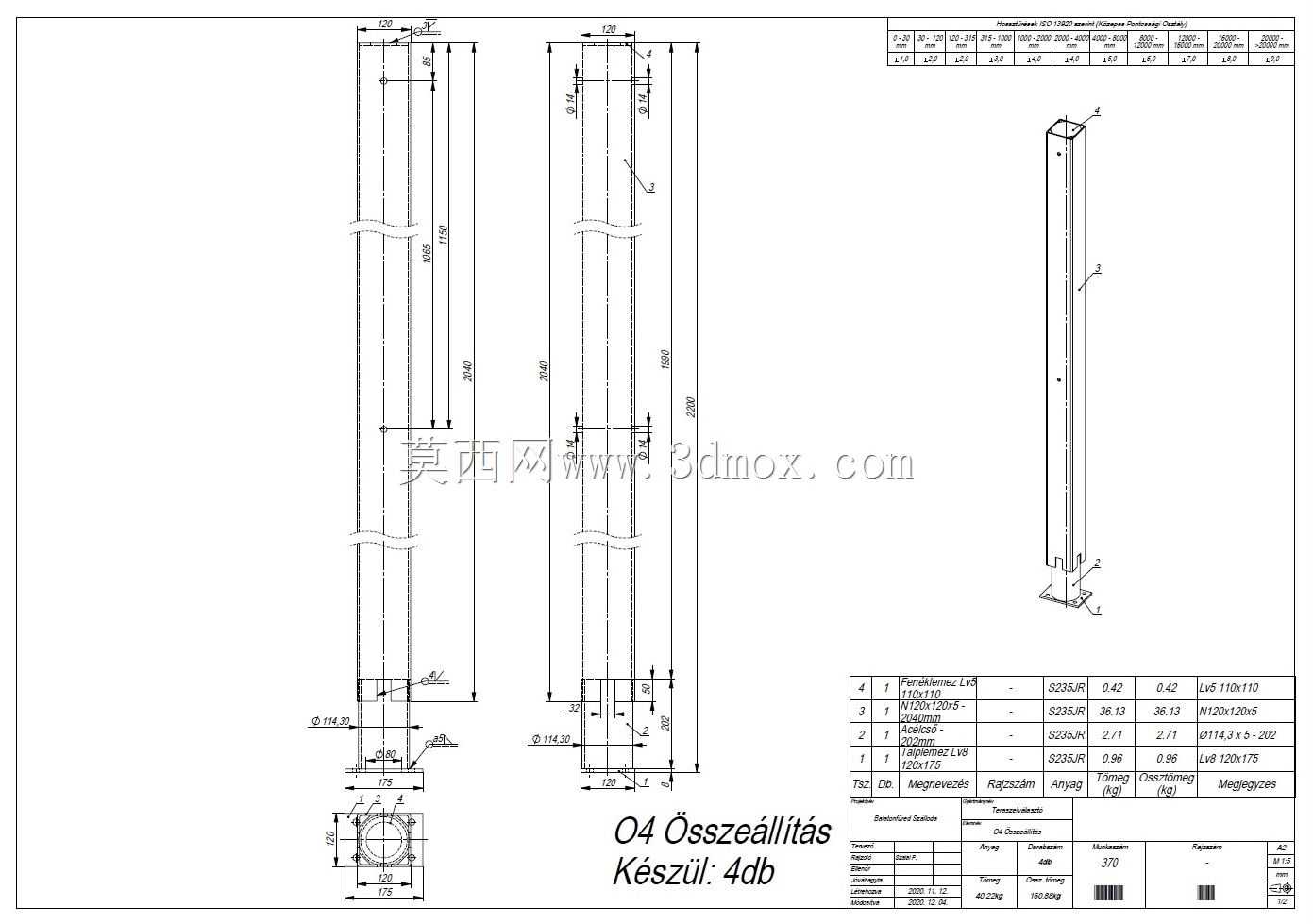

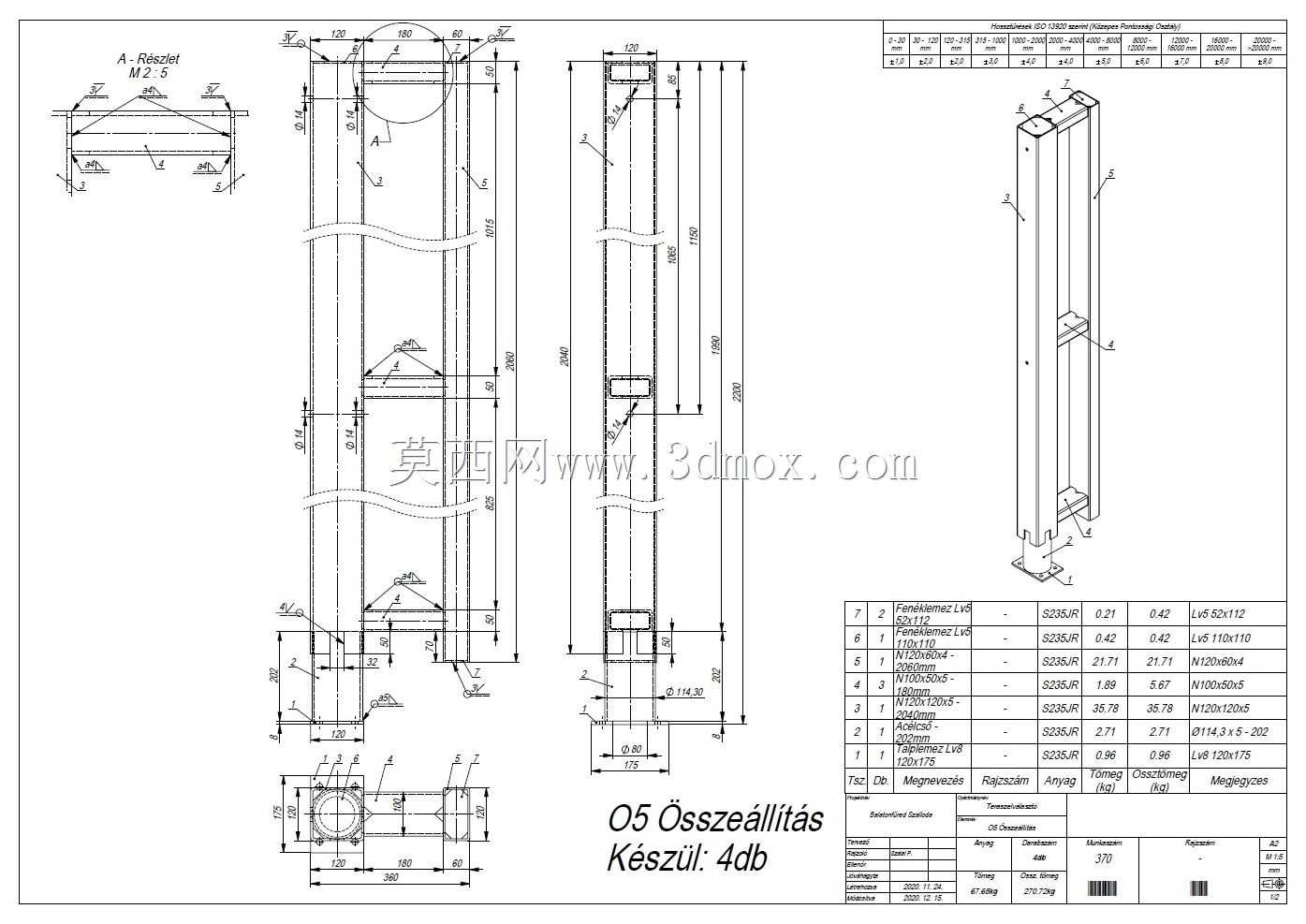

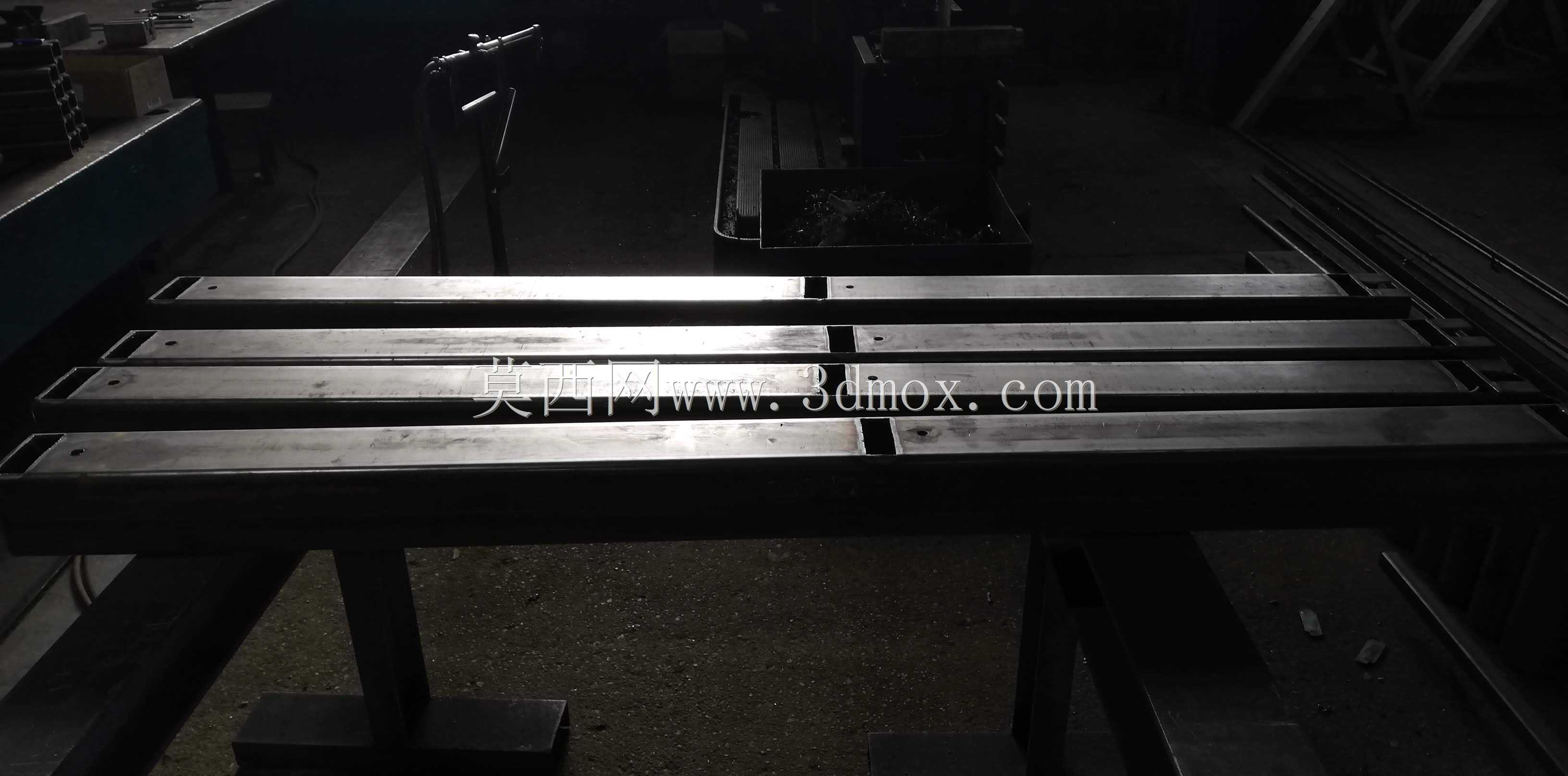

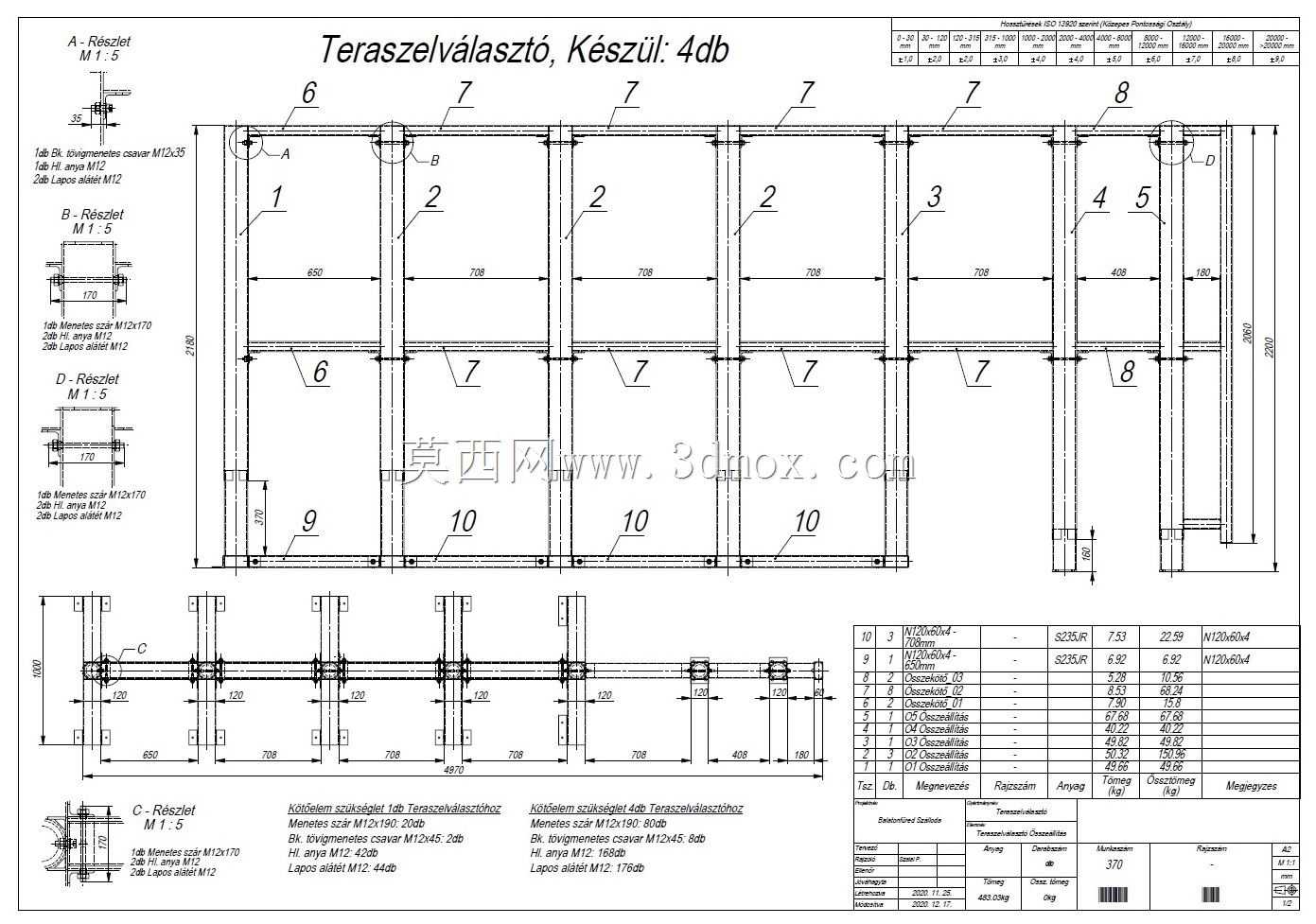

　　这类钢结构支撑框架多应用于生产车间物料暂存区、生产线旁工装承载区、仓储重型物料堆放区域，也可作为大型设备外围防护栏的承载基体、输送线侧边的物料承托骨架使用，实际使用中可根据承载需求调整单组框架的跨度与立柱排布间距，适配不同重量的长条形工件、重型工装夹具、批量待加工型材的存放需求。从结构设计来看，整体采用H型钢作为主立柱与横向承载梁的主材，立柱底部设置带安装孔的方形底板，通过膨胀螺栓与车间混凝土地面固定，底板与立柱之间焊接三角加强筋，抵消侧向载荷带来的应力集中，避免立柱受载后出现根部弯折的问题。横向承载梁与立柱之间采用螺栓连接加焊接的组合固定方式，相邻立柱之间设置横向拉杆，拉杆两端通过铰接螺栓与立柱侧面的连接耳座固定，

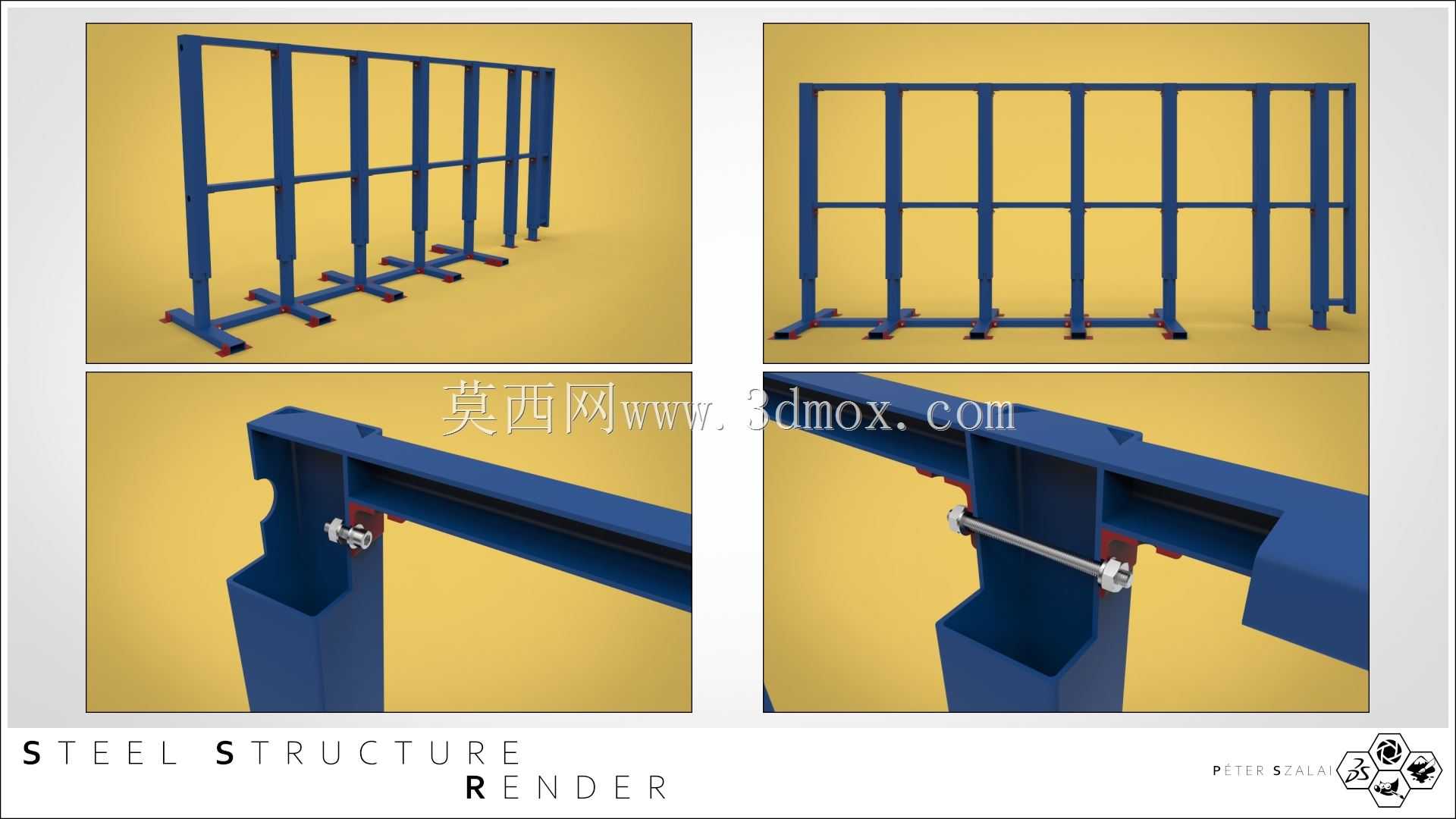

　　可抵消框架整体的侧向扭力，避免多组立柱排布后出现整体侧倾的风险。设计过程中优先考虑承载的均布载荷适配性，单根横向梁的承载能力按照常规车间重型物料存放的1.5倍安全系数校核，立柱的排布间距根据常用型材的长度设定，避免长物料存放时出现两端悬挑过长导致的梁体下挠问题。安装边界方面，单组框架的立柱中心距可根据现场场地调整，底部安装时需保证地面平整度误差不超过每米2毫米，若地面存在高差需在底板下方加垫调整垫片，保证所有立柱处于同一垂直基准面，避免安装后梁体出现倾斜导致局部载荷集中。框架的横向梁上可根据使用需求加装额外的置物面板、工件定位挡块、吊装挂点等附属结构，适配不同的生产场景需求，相邻两组框架之间可通过连接横梁拼接，拓展整体的承载长度，

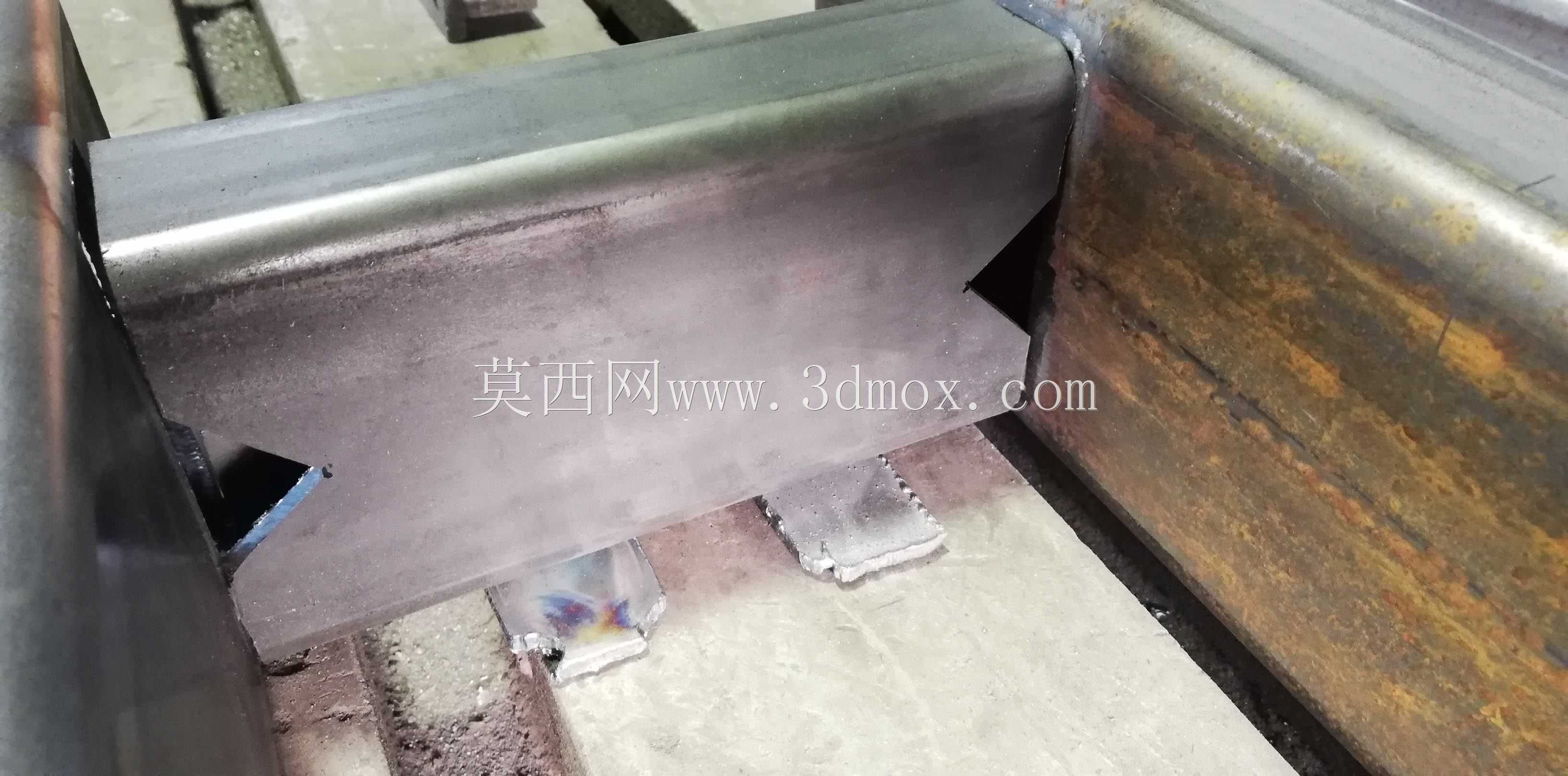

　　满足大尺寸工件的存放需求。细节结构上，所有钢构件的连接位置均做倒角处理，避免尖锐边角造成作业人员磕碰损伤，立柱与横梁的连接孔位采用长圆孔设计，可抵消安装过程中的加工误差，降低现场安装的对位难度，拉杆的张紧度可通过两端的调节螺母调整，保证框架整体的结构稳定性，在长期受载后也可通过重新张紧拉杆消除结构间隙，避免框架出现晃动。
