塑料套筒轴承压装配合结构仿真分析

　　在轻工输送设备、小型传动模组以及精密检测仪器的旋转支撑部位，塑料套筒轴承凭借自润滑、低噪音、耐弱腐蚀的特性，应用占比逐年提升，这类轴承与钢制轴承室的压装工序，直接决定后续旋转部件的同轴度、运转寿命以及运行稳定性，过盈量设计过小会出现轴承跑圈、轴向窜动的问题，过盈量过大则会导致塑料套筒内壁变形超差，抱死配套轴芯甚至出现套筒开裂的失效情况。

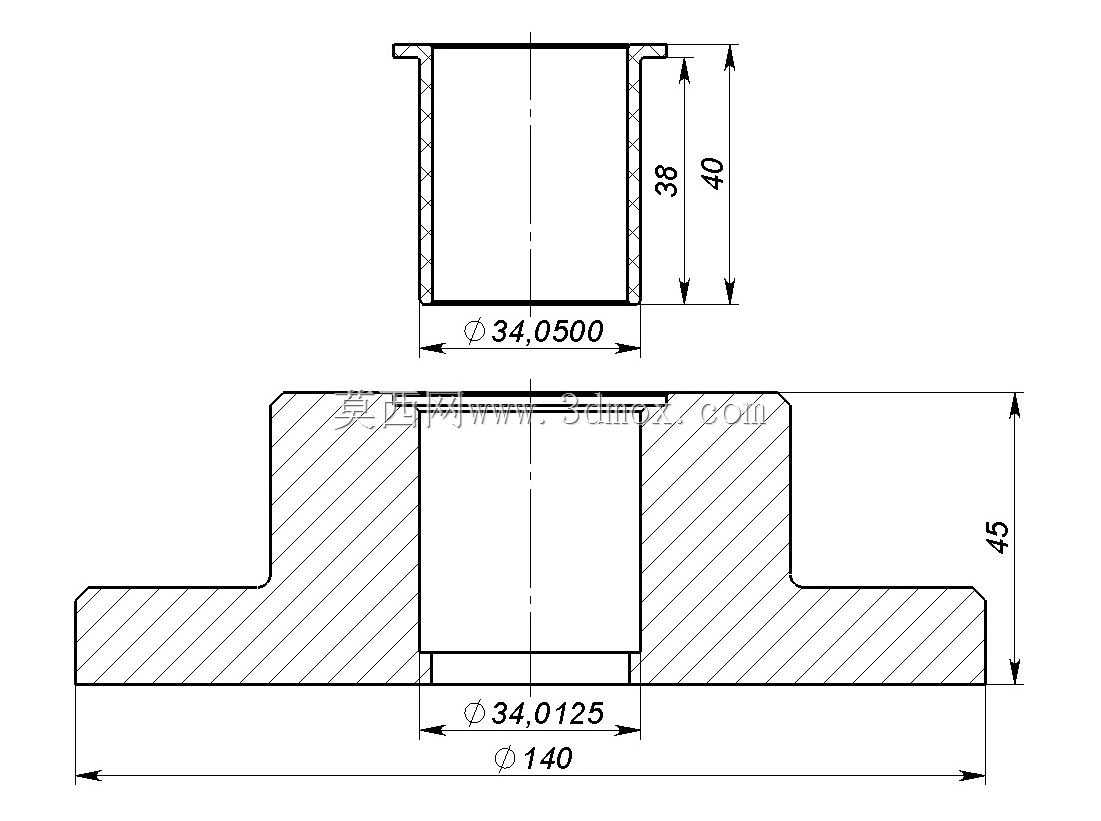

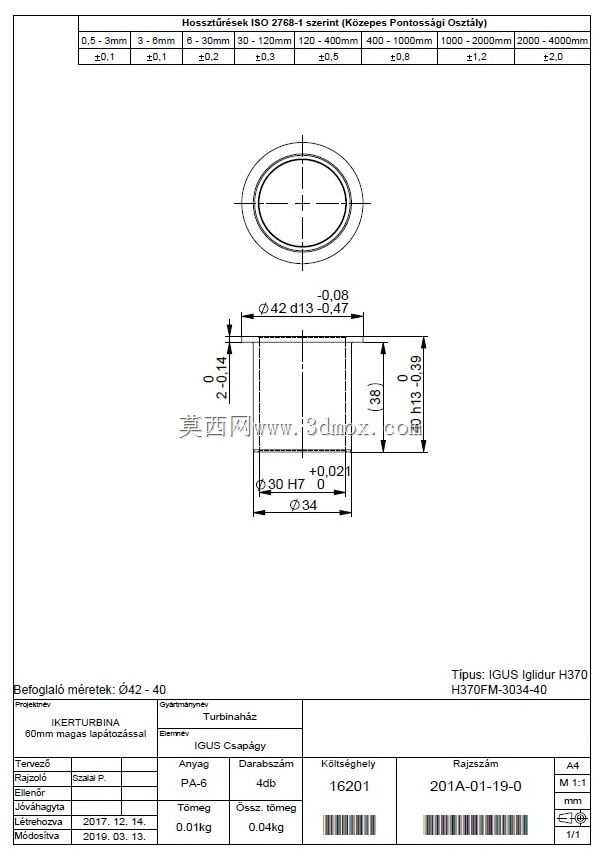

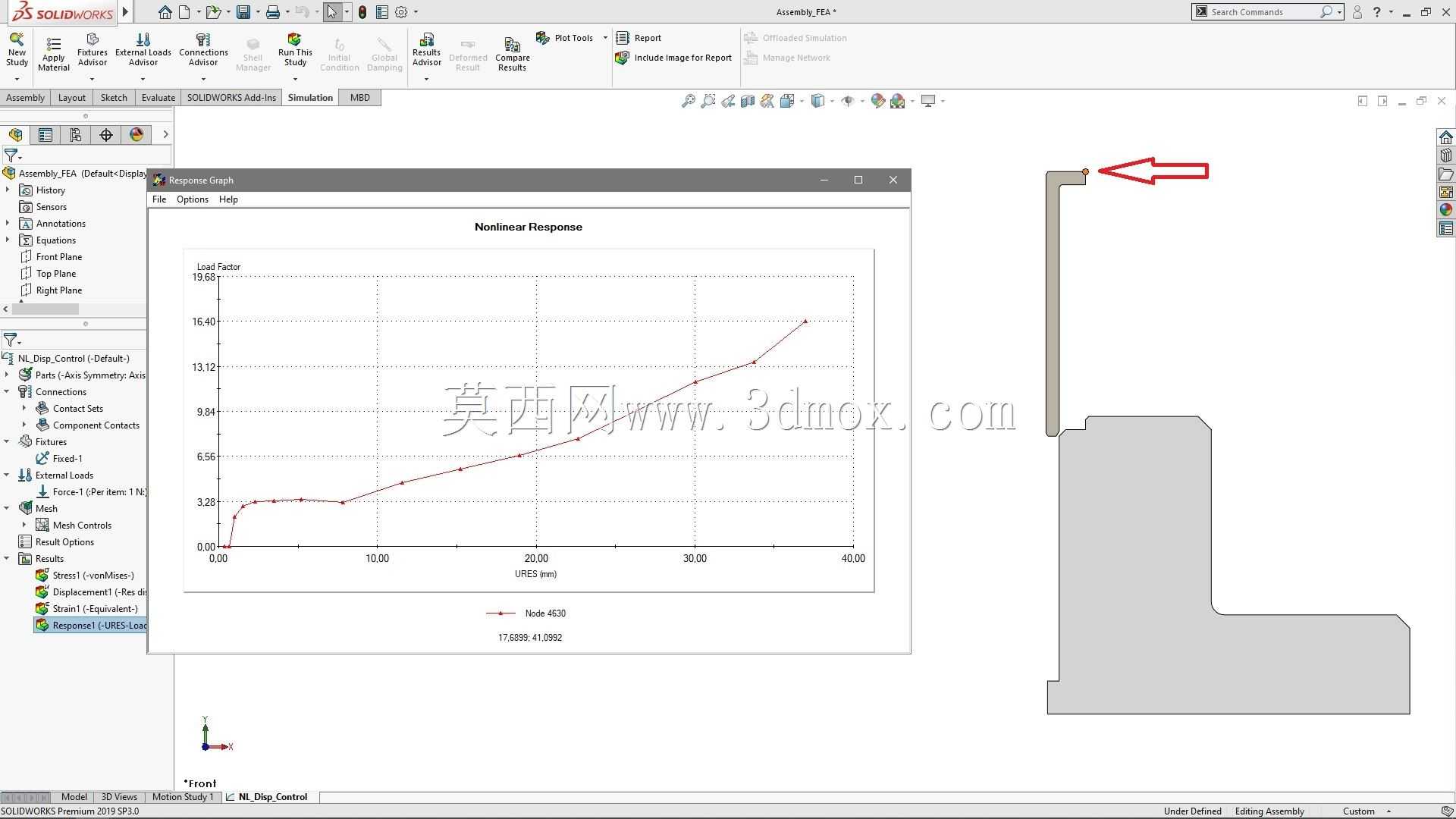

　　这套结构的设计核心围绕过盈配合的应力分布展开，首先明确安装边界：塑料套筒内径适配常规传动光轴，钢制轴承室外径匹配安装基座的预制孔位，压装导向段设计了15度的导入倒角，避免压装过程中塑料套筒端面被钢件锐边切削产生碎屑，影响配合面的接触精度。不同于金属件过盈配合的线性应力规律，塑料材质的应力应变存在明显的非线性特征，压装过程中位移加载速率、配合面的摩擦系数都会直接影响最终的应力分布结果，因此在结构验证阶段，需要分别针对热缩装配、常温压装两种常见工艺做对应的分析计算。

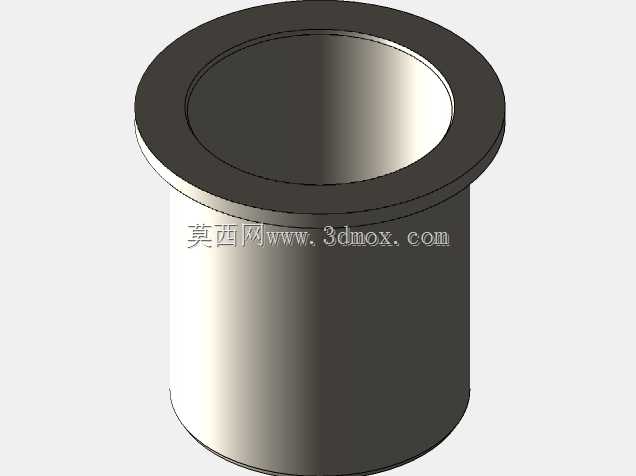

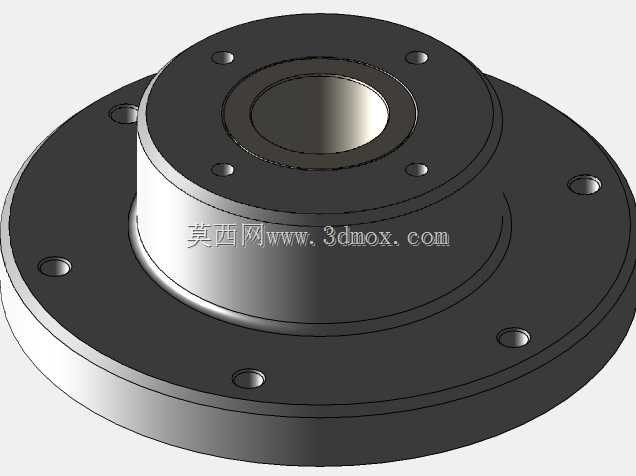

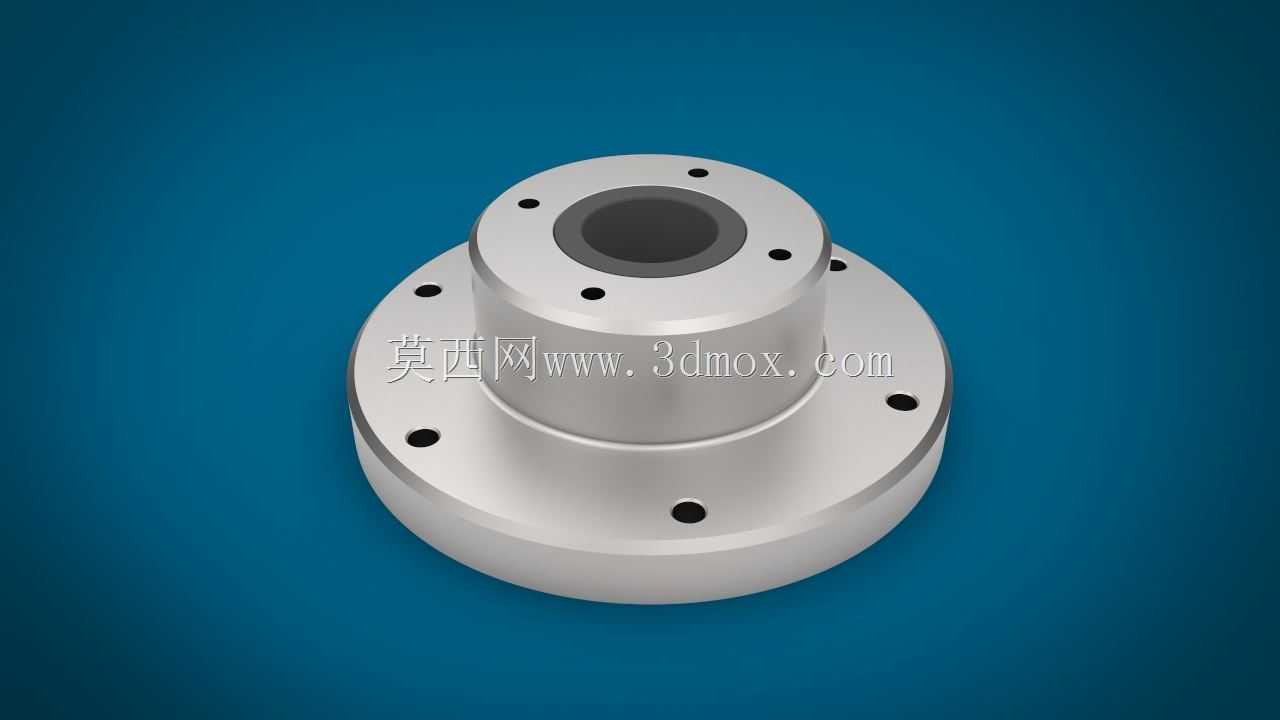

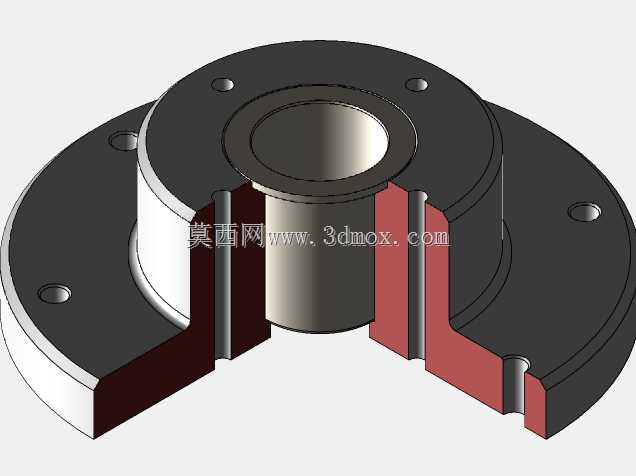

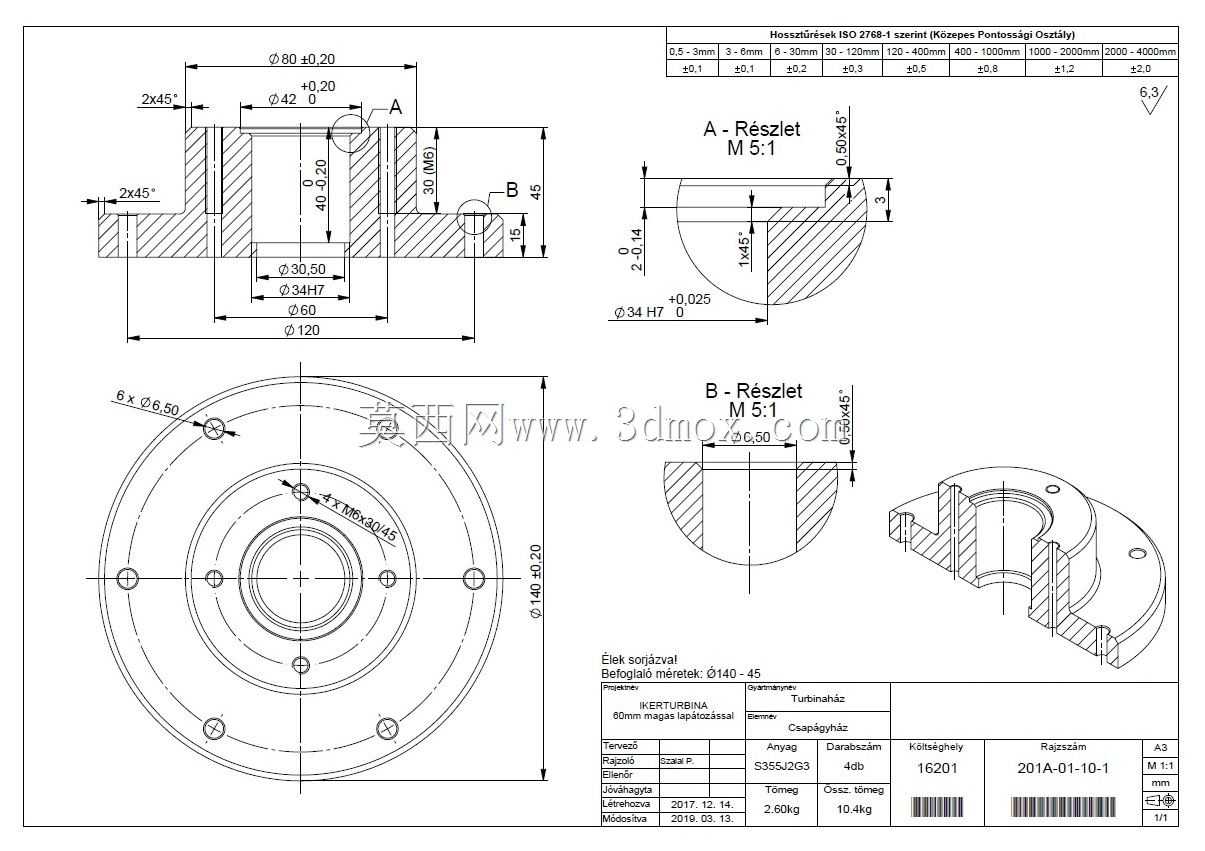

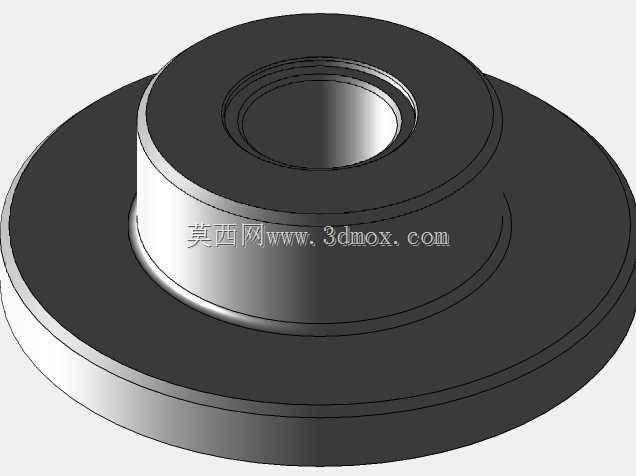

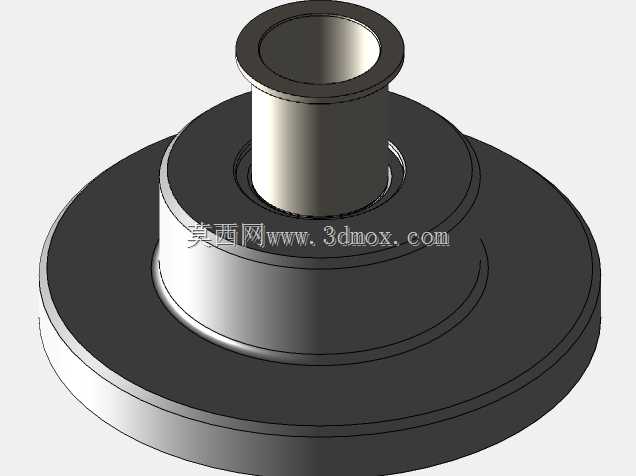

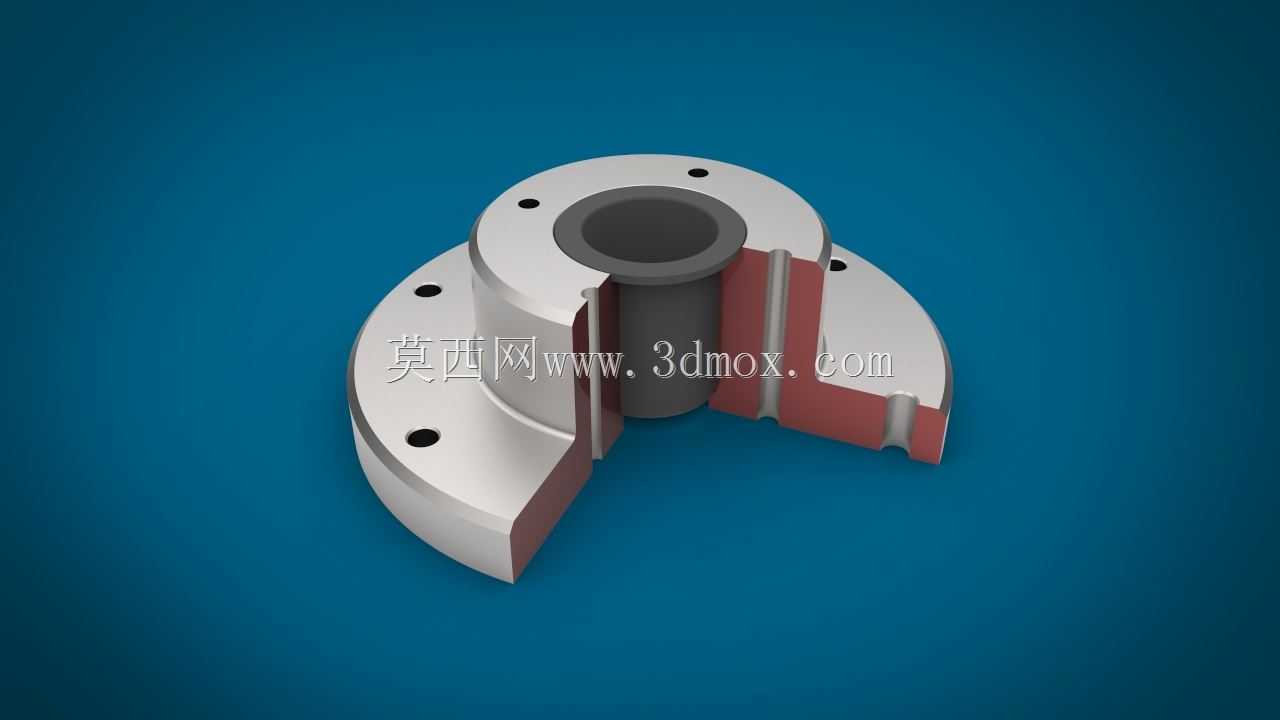

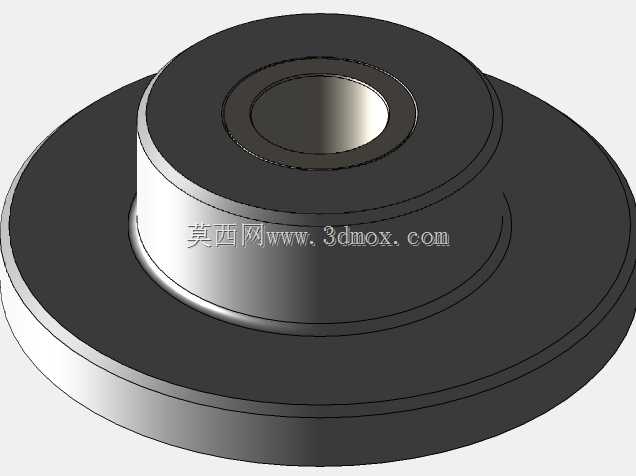

　　从结构外形来看，钢制轴承室采用带法兰的盘式结构，法兰端面上均匀分布安装沉孔，可直接通过螺栓固定在设备基座上，法兰与筒身的过渡位置设计了R角过渡，避免压装过程中应力集中导致轴承室变形；塑料套筒的外壁与轴承室内壁为全周过盈配合，内壁为光滑圆柱面，与配套轴芯采用间隙配合，保证运转过程中轴芯可灵活转动。

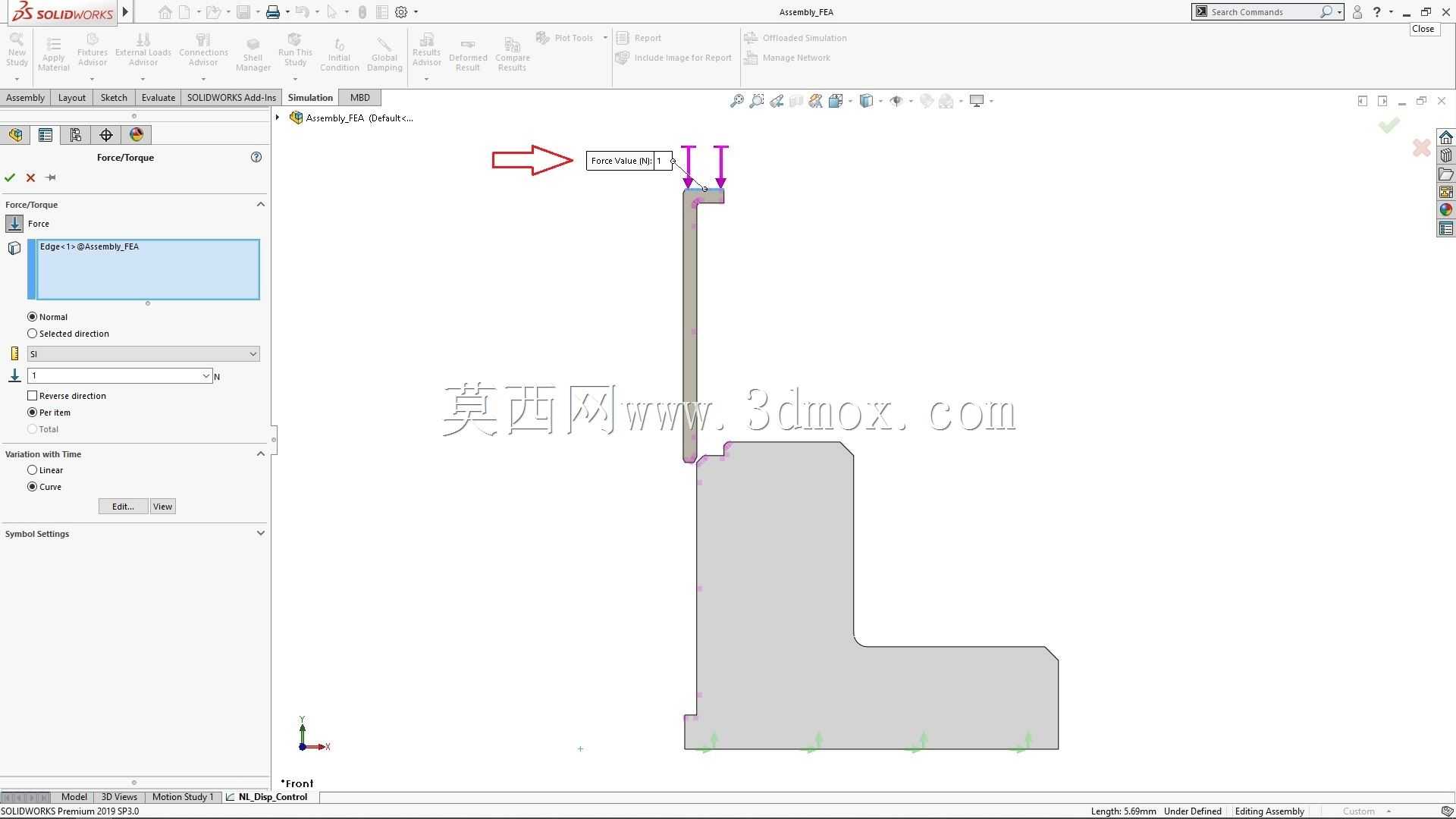

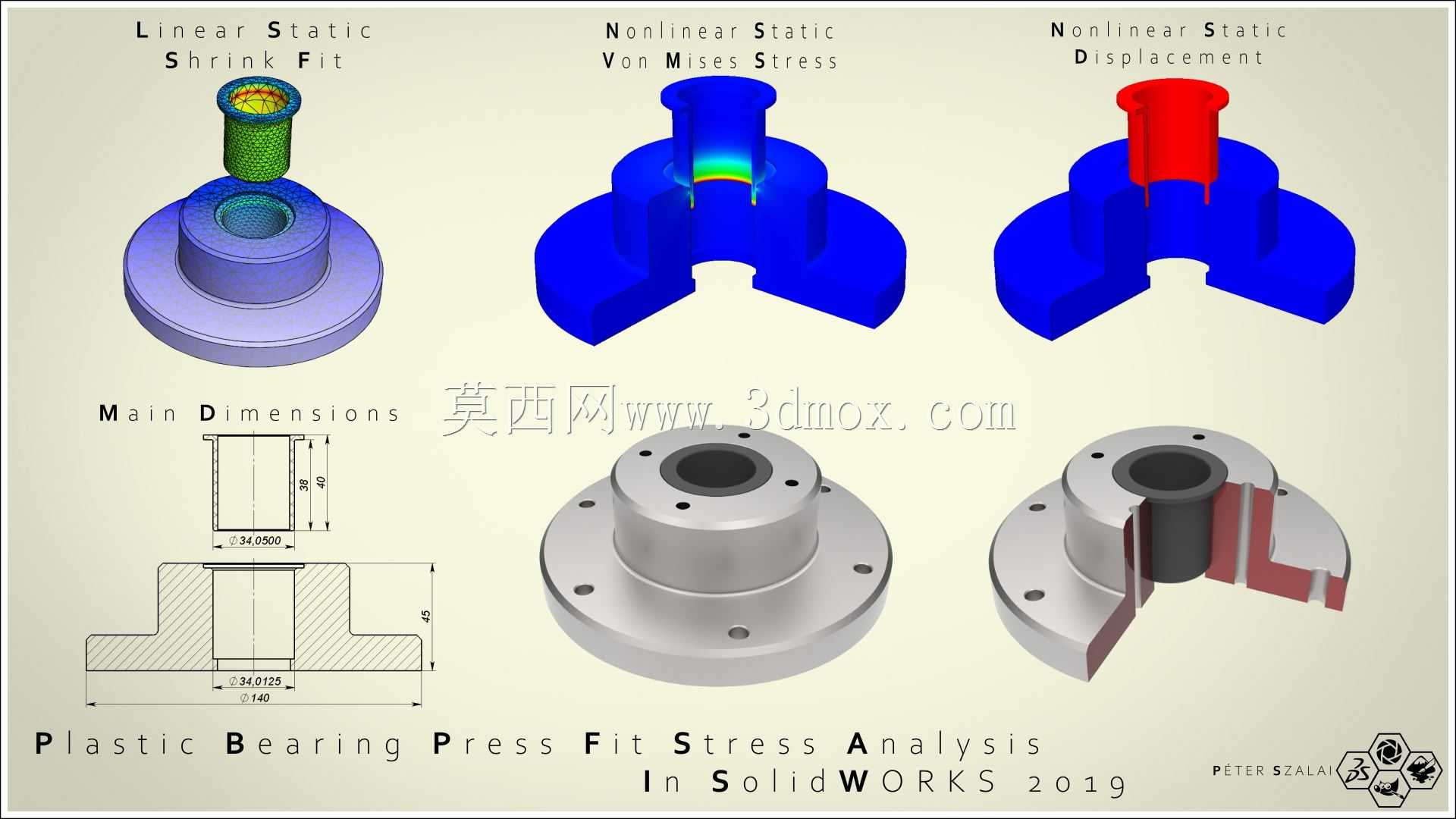

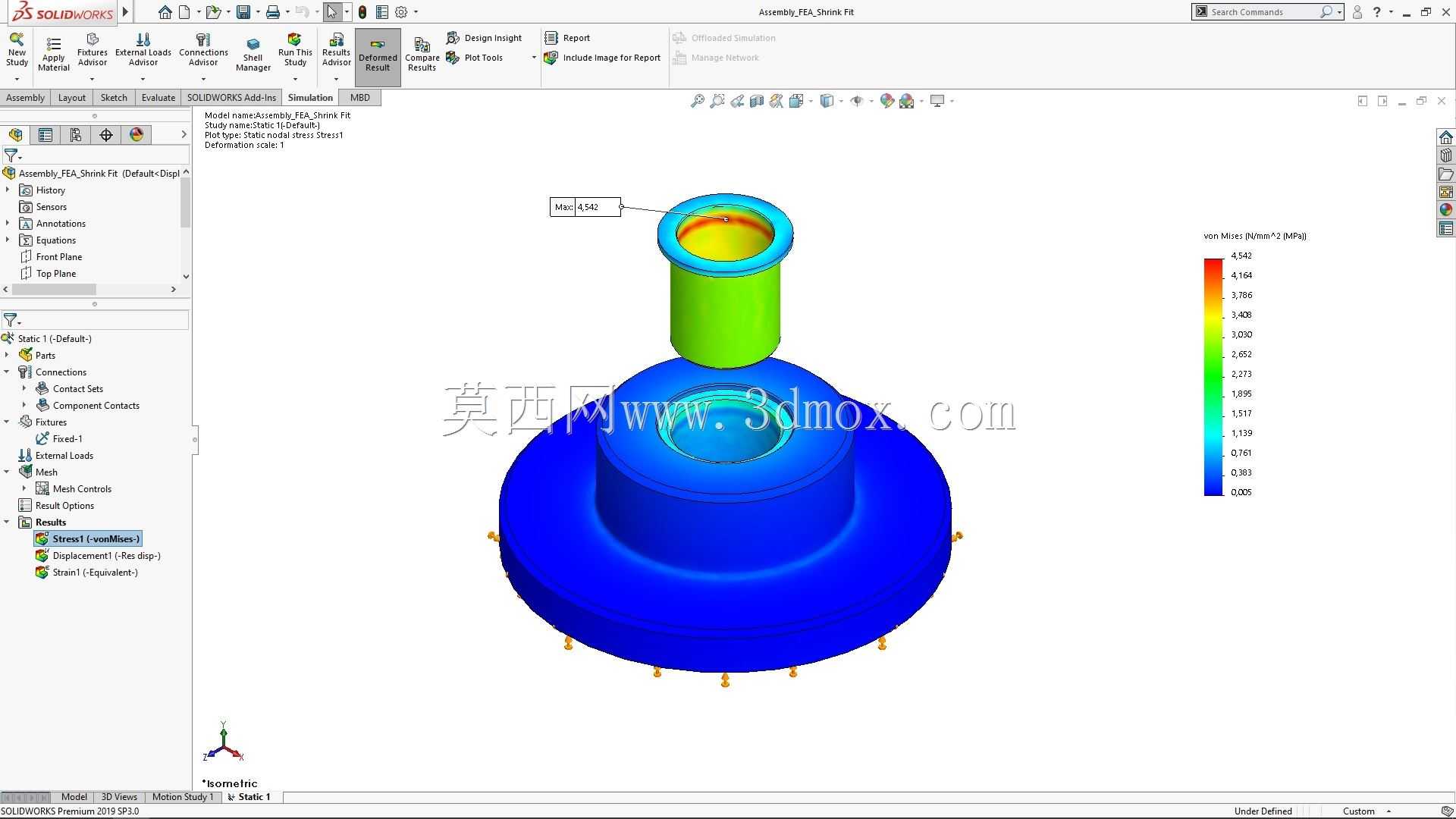

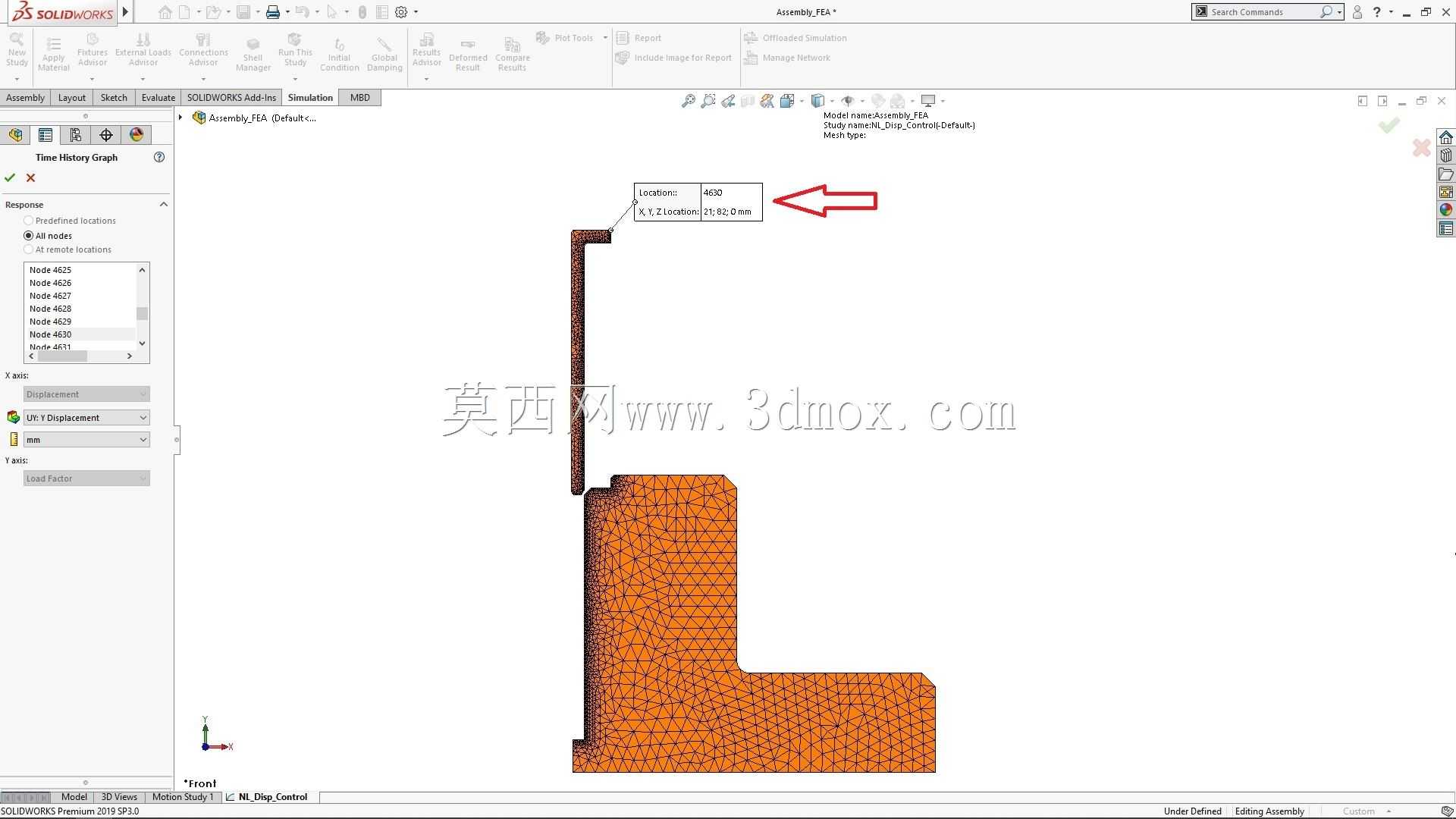

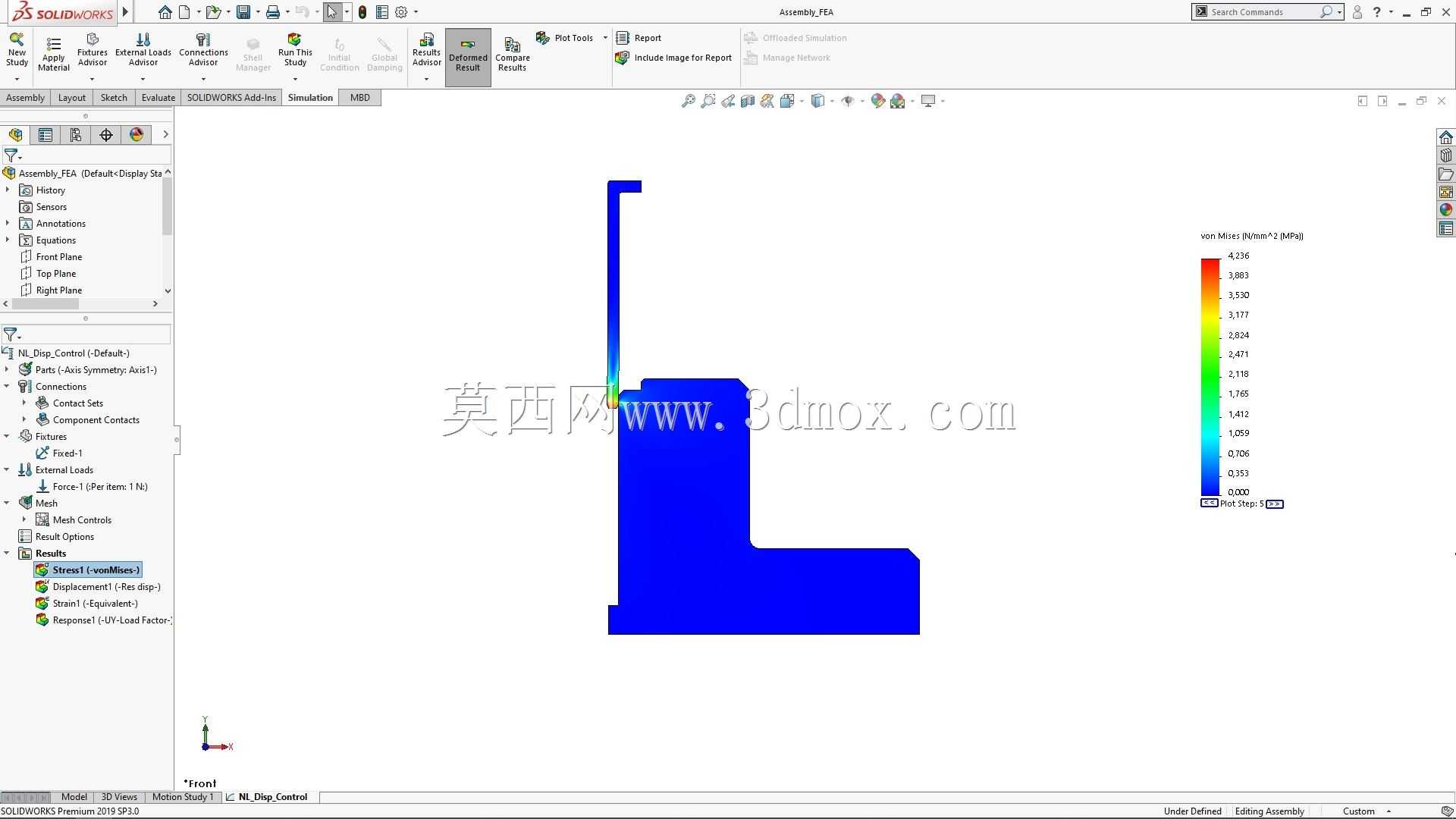

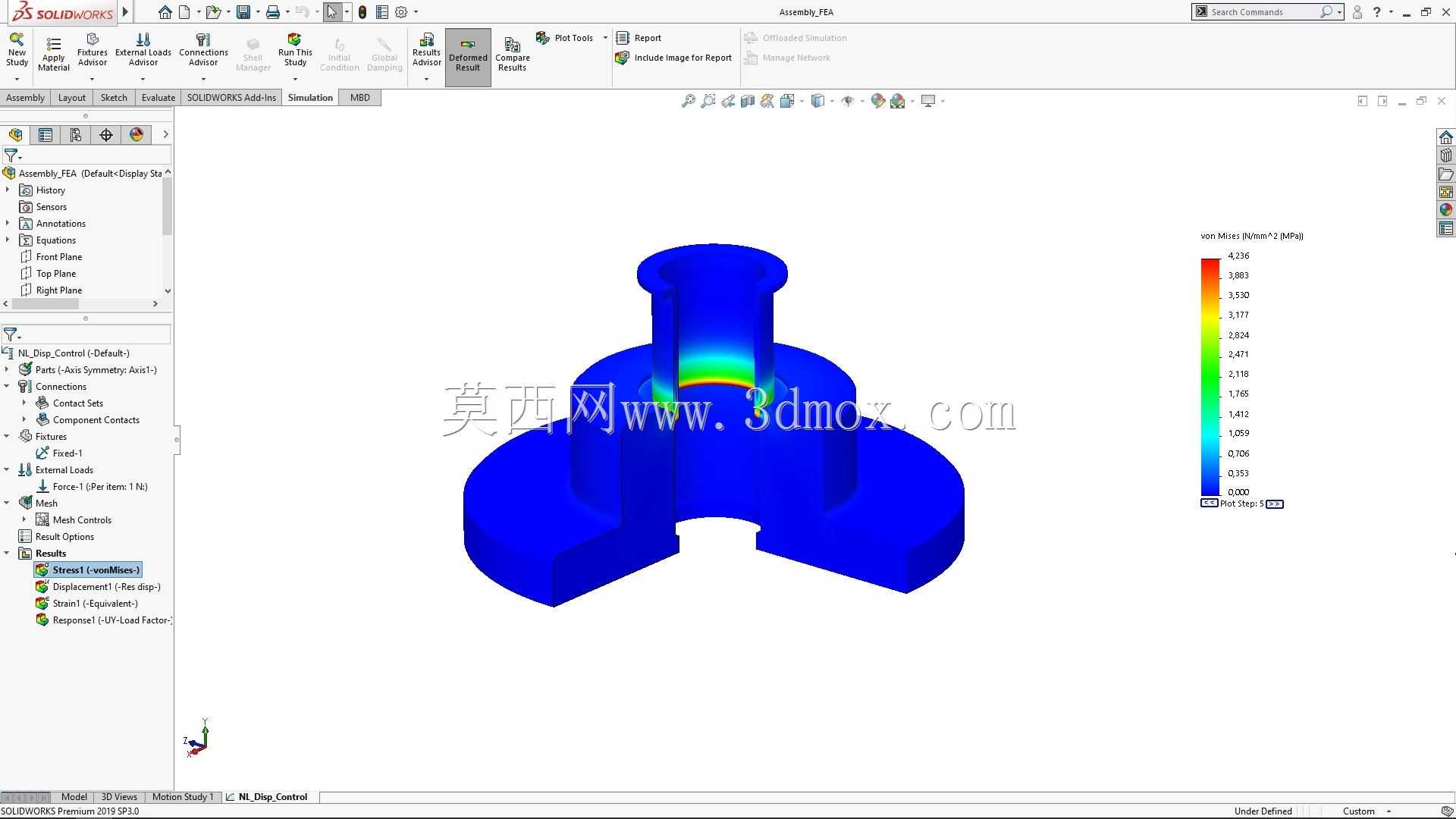

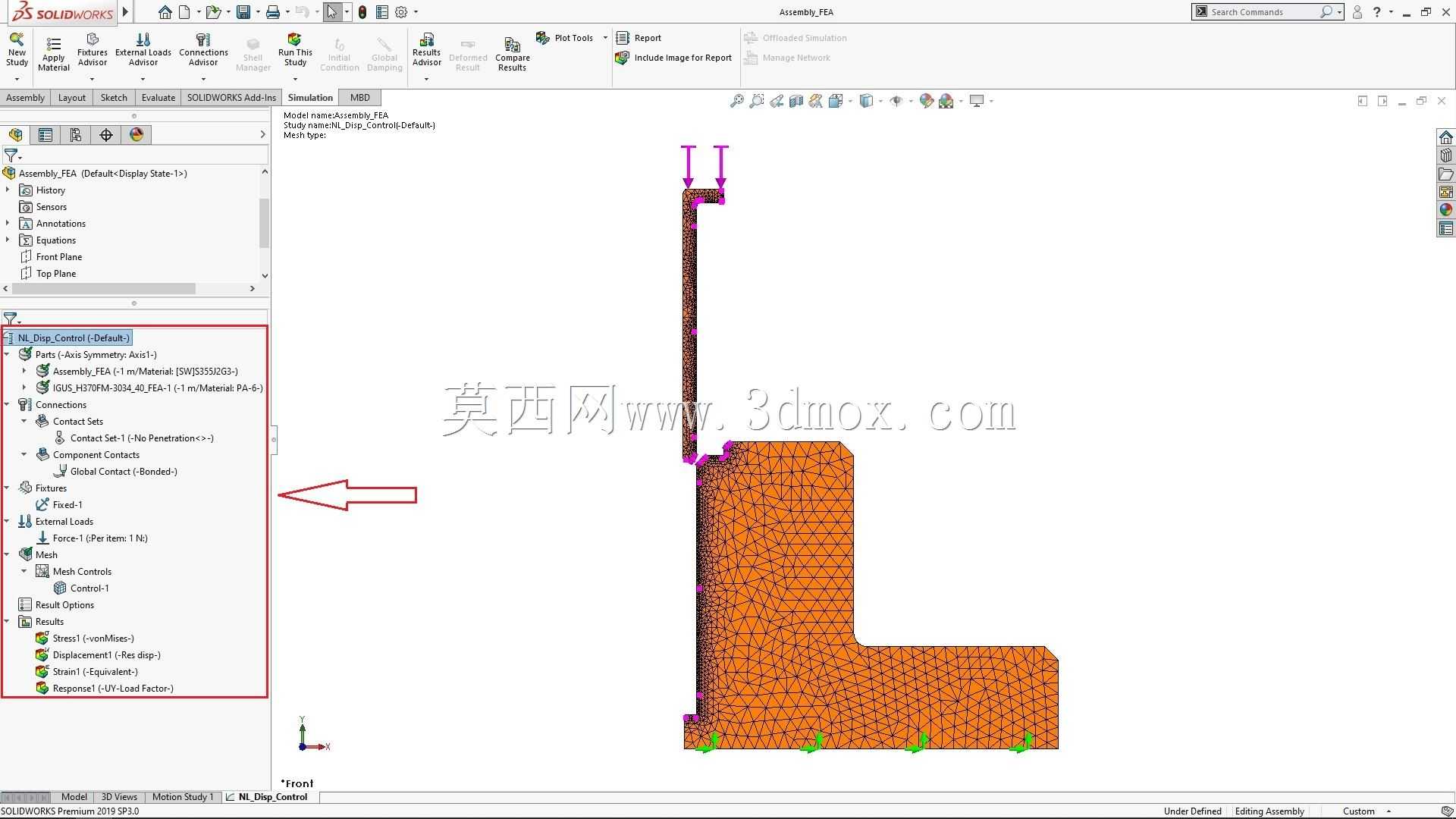

　　实际生产验证环节，热缩装配是通过加热钢制轴承室使其内孔膨胀，再将塑料套筒置入后自然冷却抱紧，这种工艺下的接触应力分布更均匀，不会出现常温压装常见的套筒端部啃伤问题；而常温压装则需要严格控制压装力的加载曲线，保证压装过程中套筒与轴承室保持同轴，避免偏载导致的局部应力超标。分析过程中会重点观测配合面的接触压力分布、塑料套筒的径向变形量、以及钢制轴承室的应力集中位置，确保最大应力值低于两种材质的许用应力阈值，同时套筒内壁的变形量控制在轴系配合的公差范围内，不会出现轴芯装配卡滞的问题。

　　针对这类塑料与金属配合的压装结构，设计阶段还需要考虑长期运行后的应力松弛特性，预留合理的过盈量冗余，避免设备运行一段时间后配合压力下降导致的轴承移位，同时配合面的表面粗糙度也需要控制在合理区间，粗糙度过大压装时切削量过大，实际有效过盈量低于设计值，粗糙度过小则配合面的摩擦系数不足，容易出现轴向窜动。
