扇形空间填充塑料结构件设计

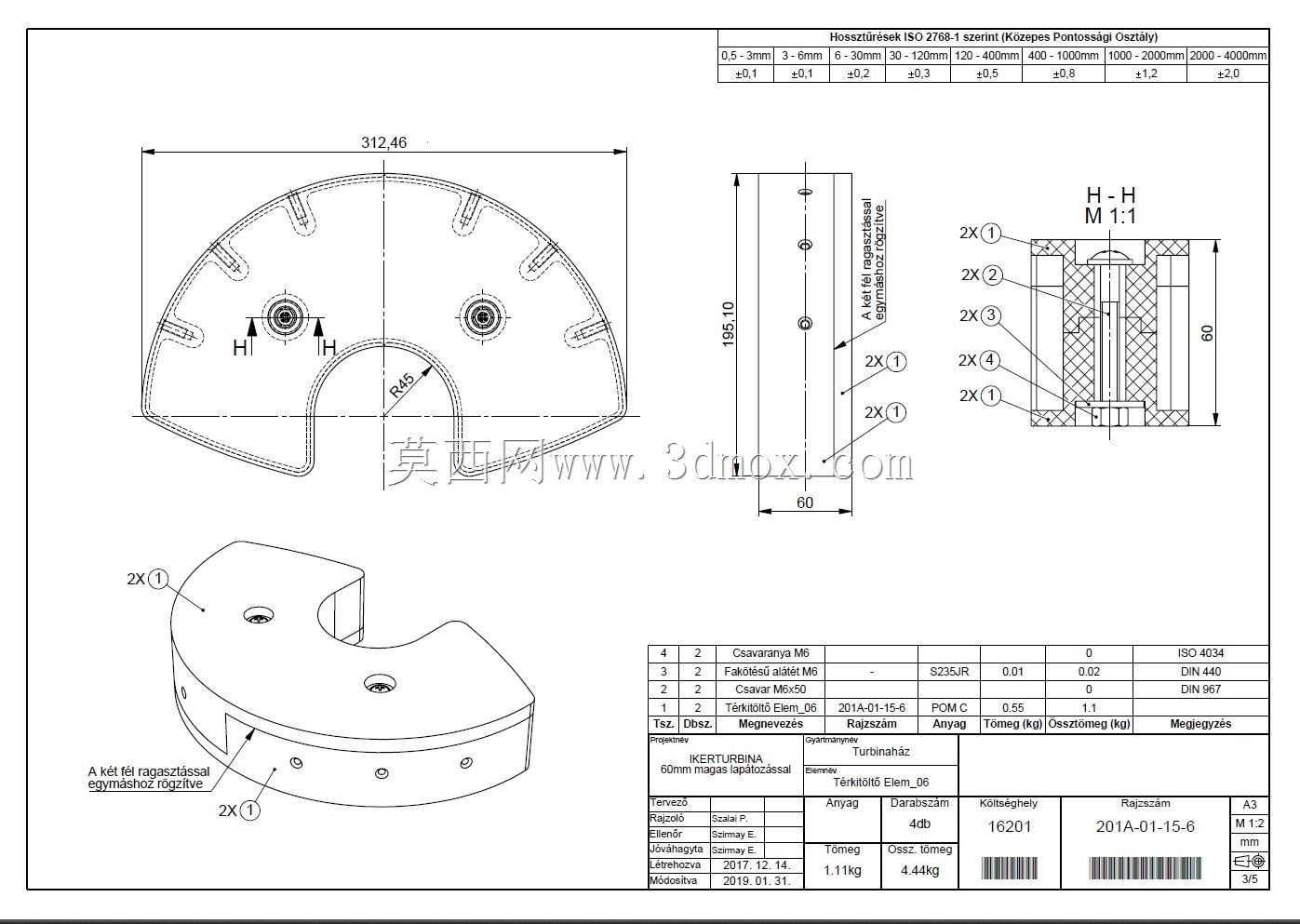

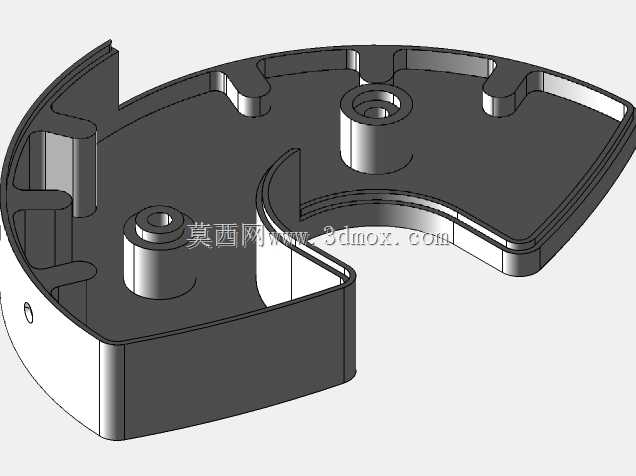

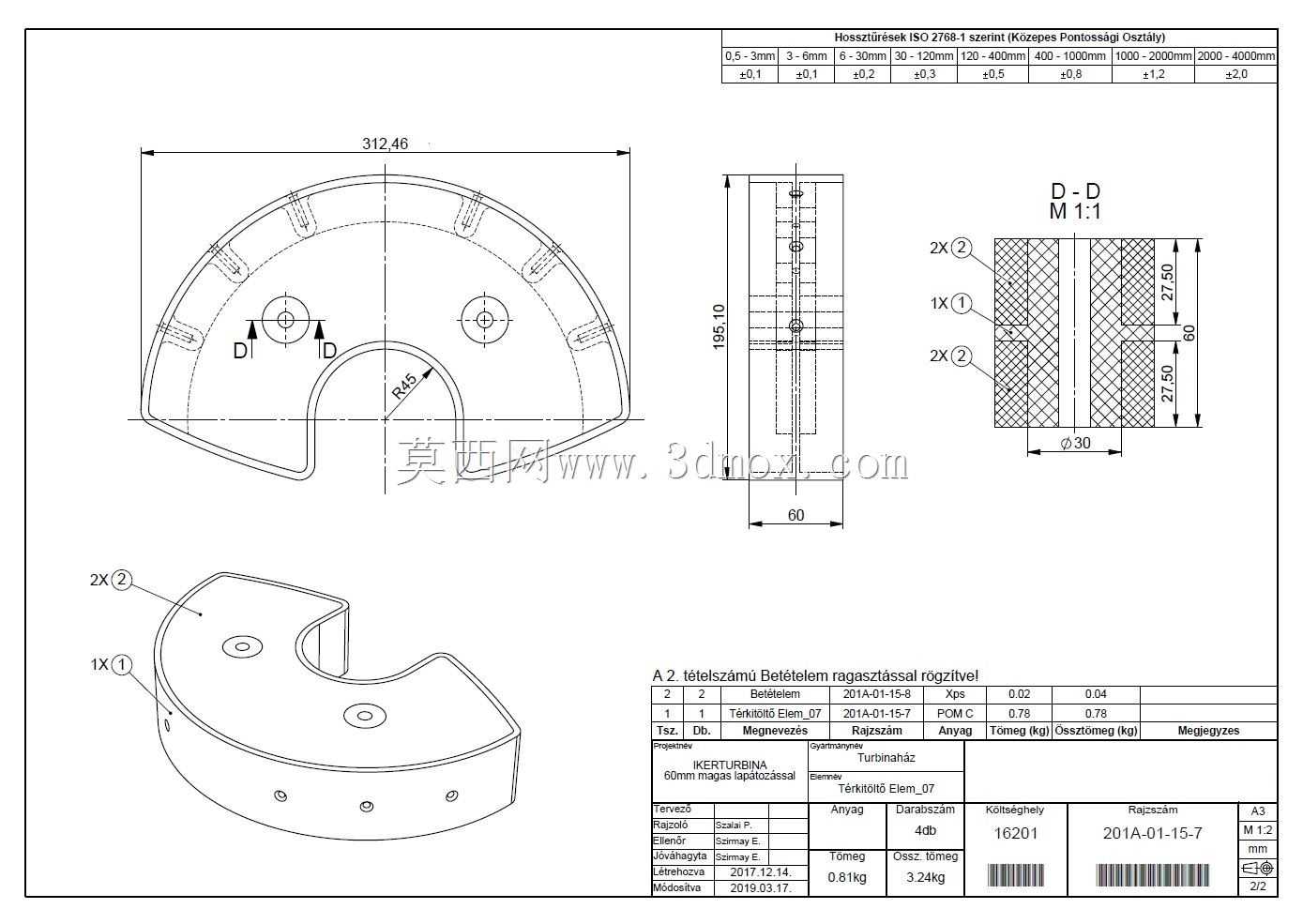

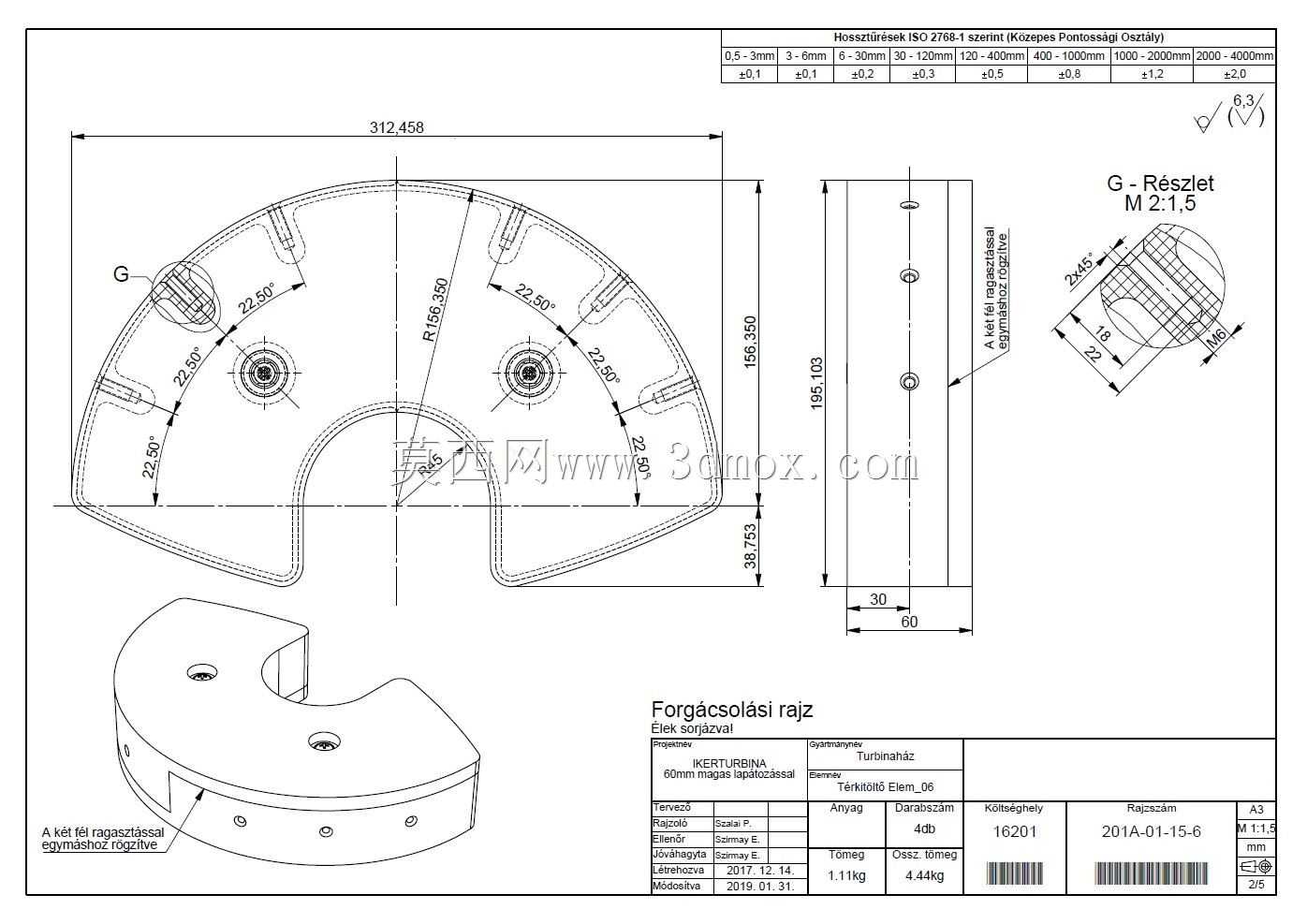

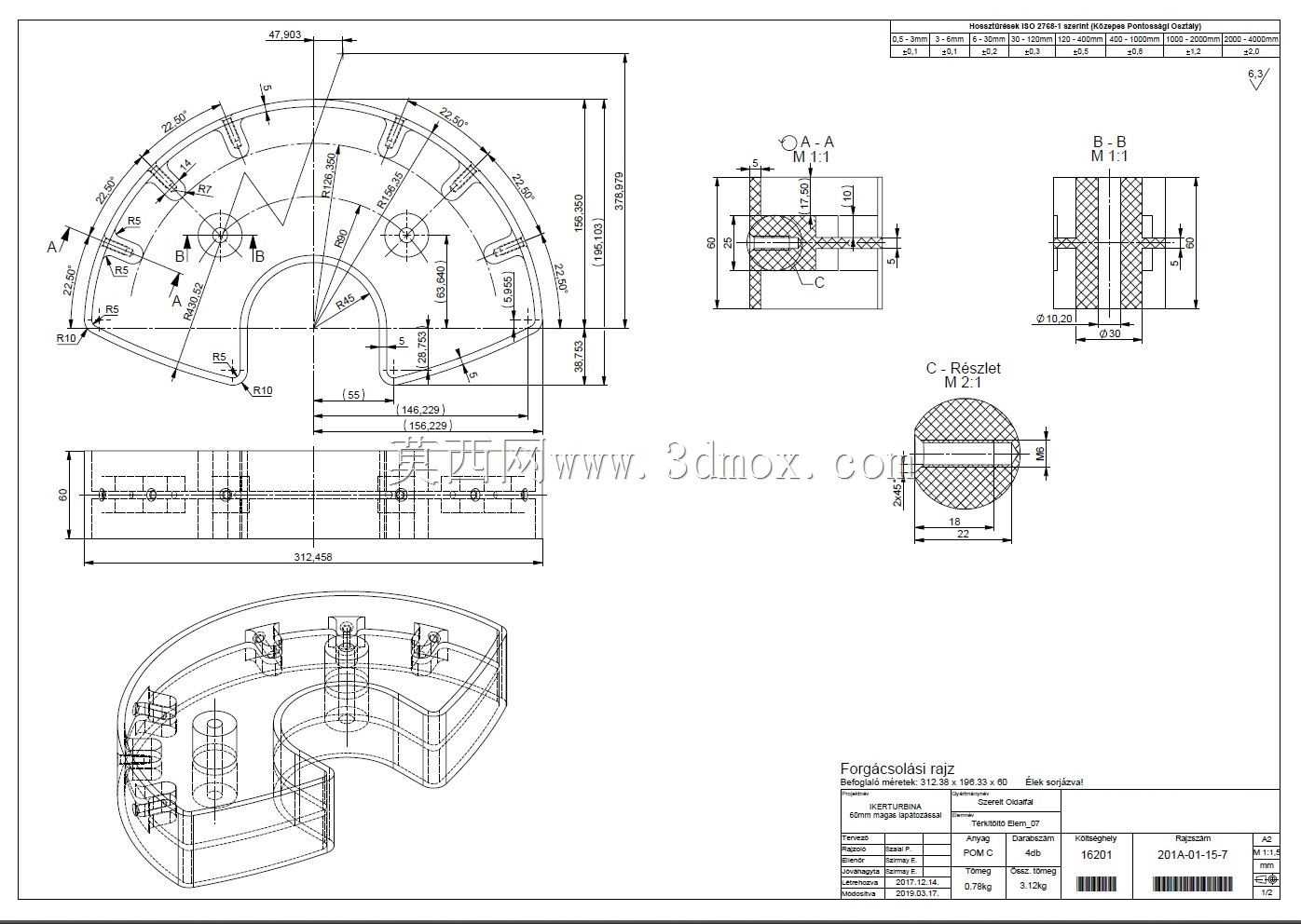

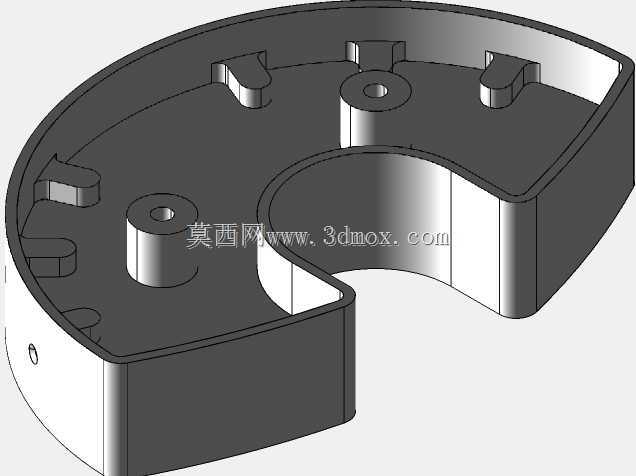

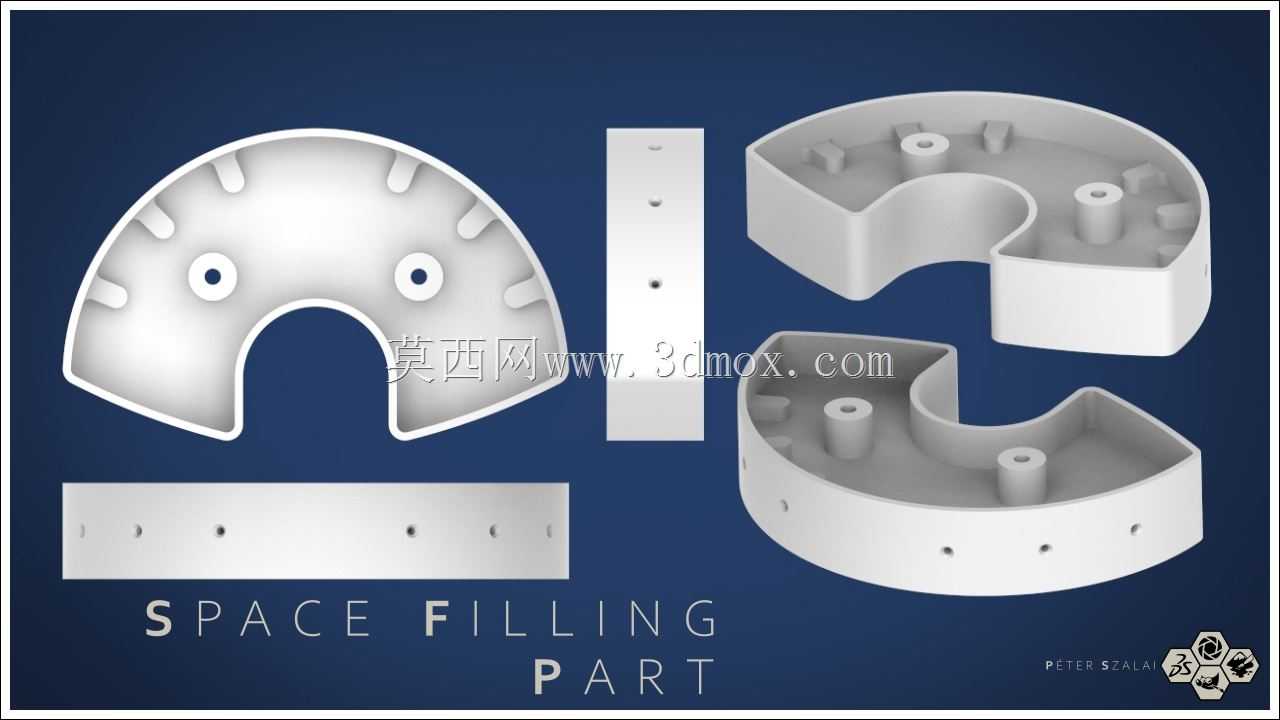

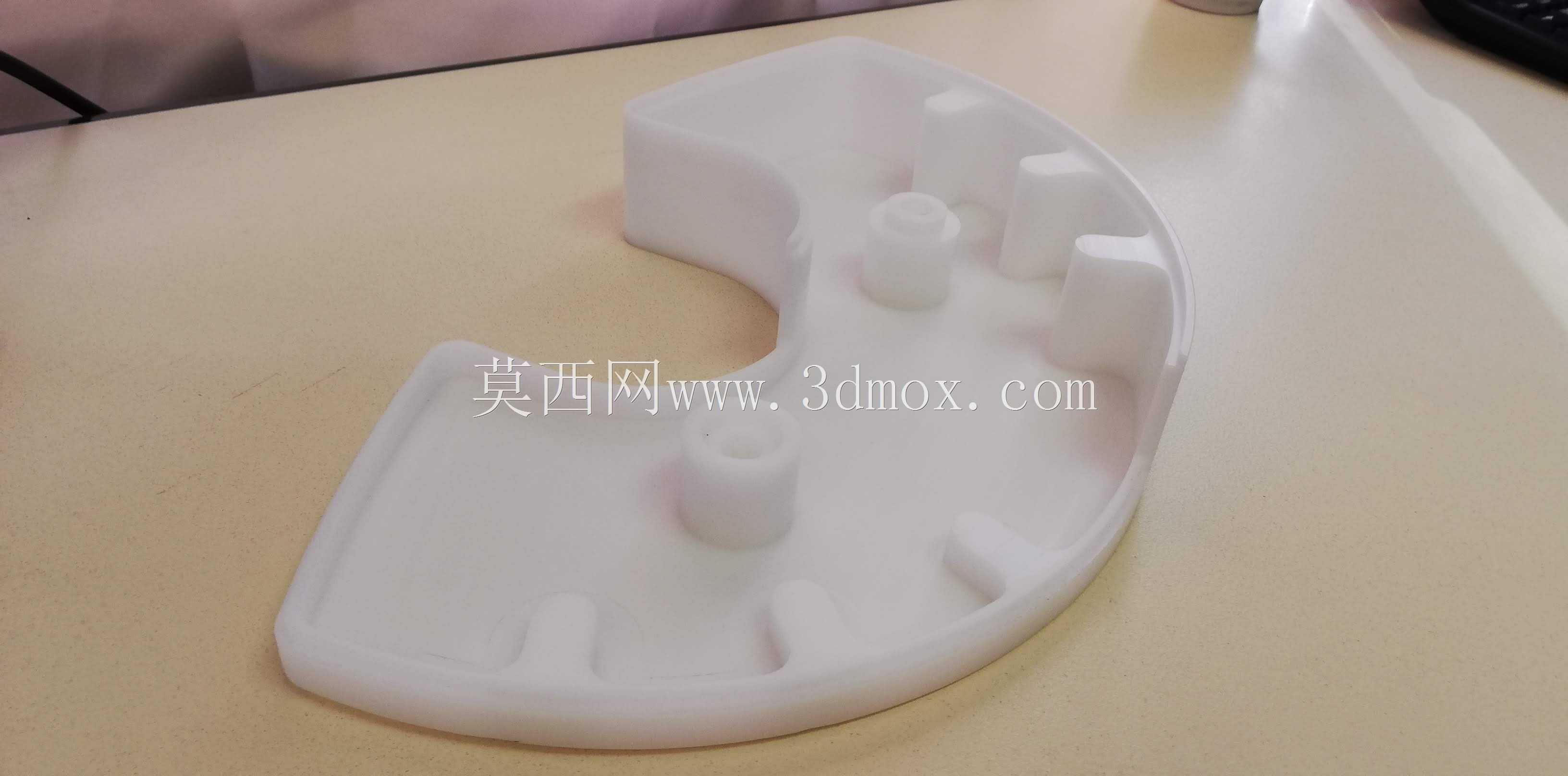

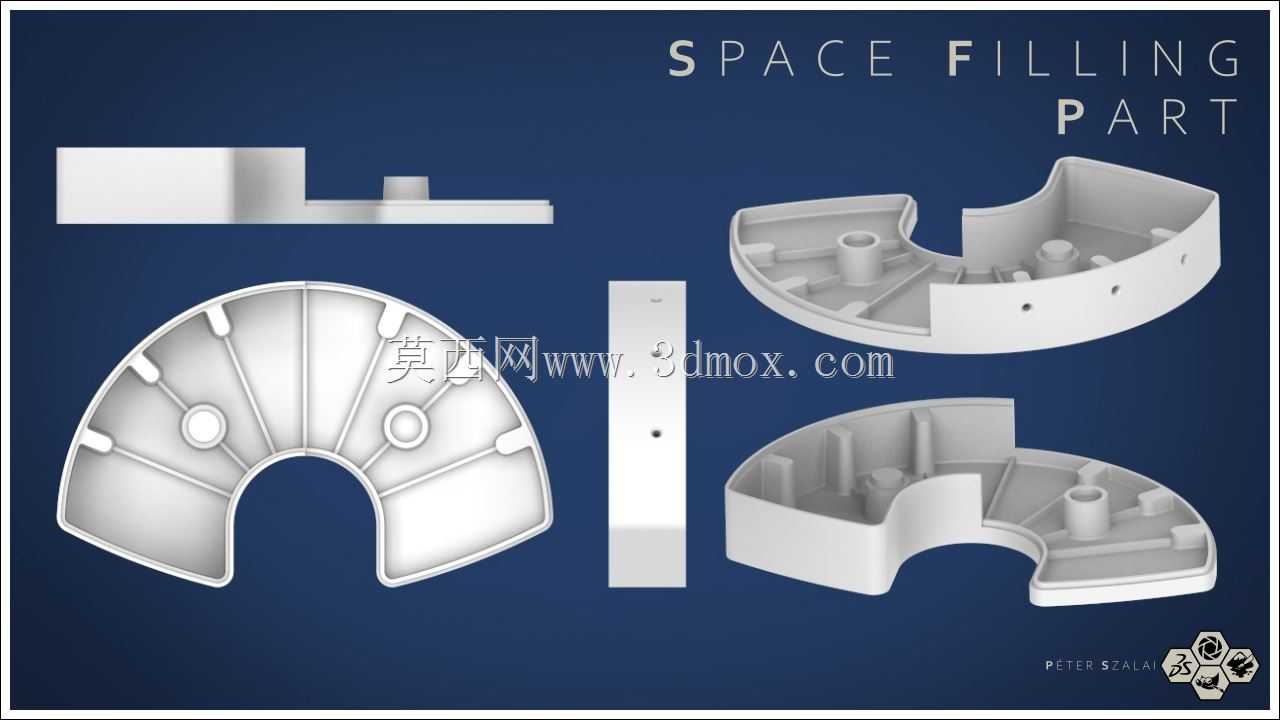

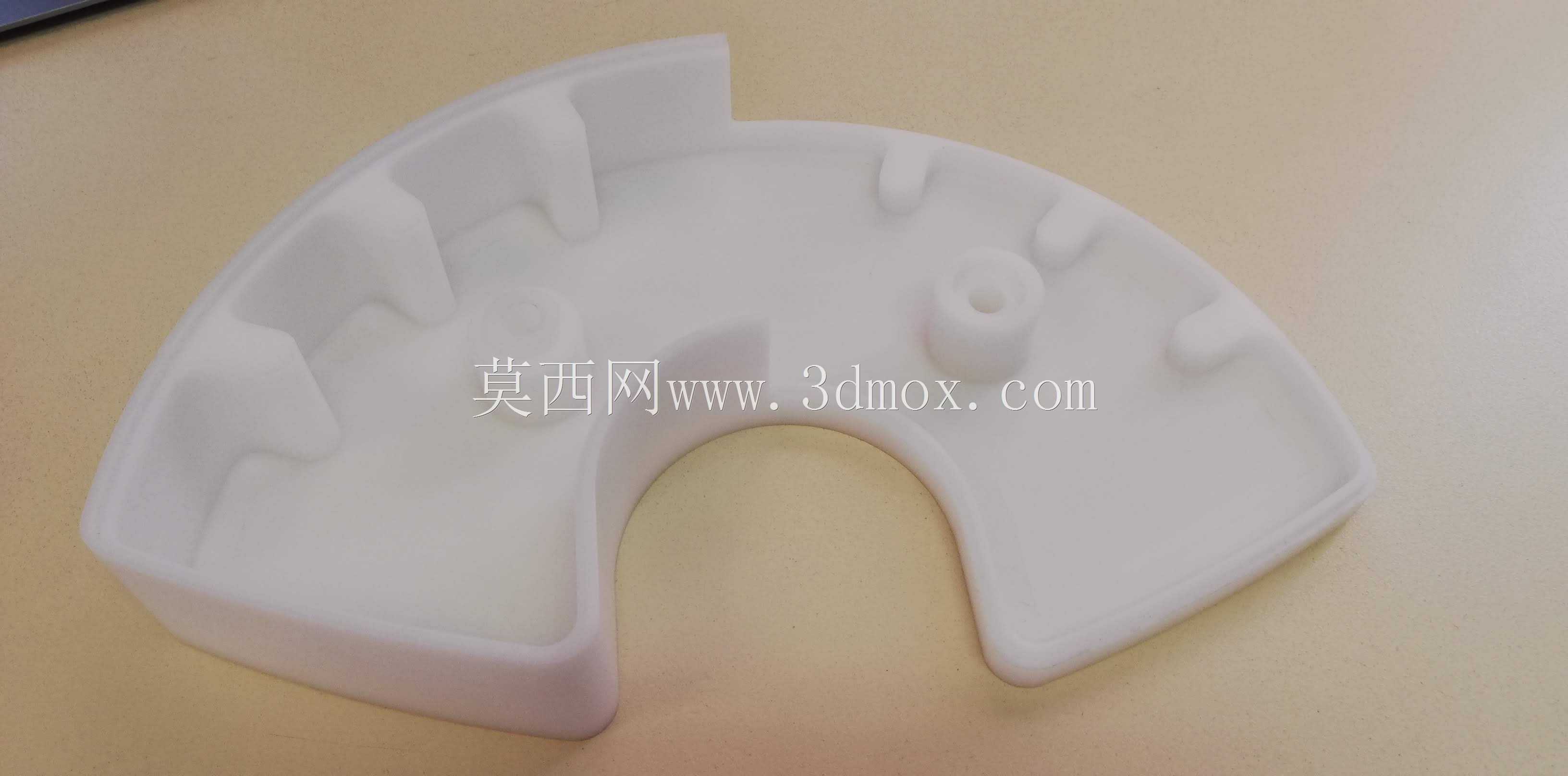

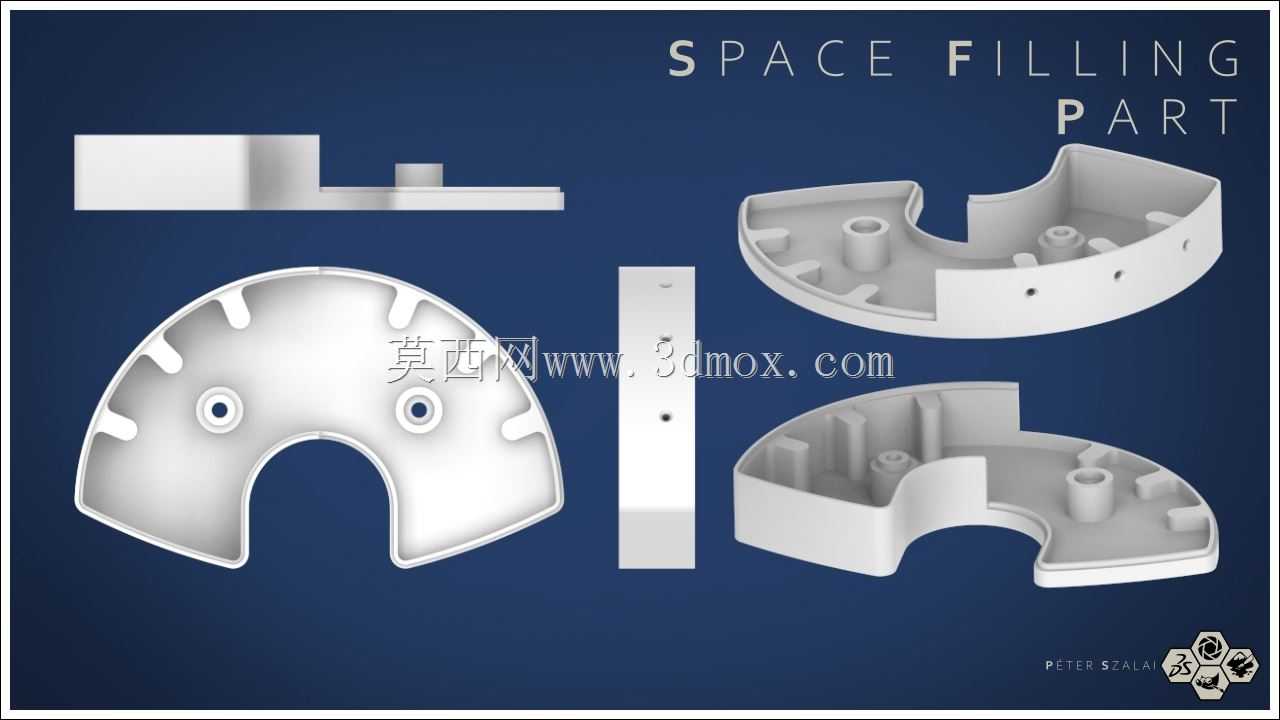

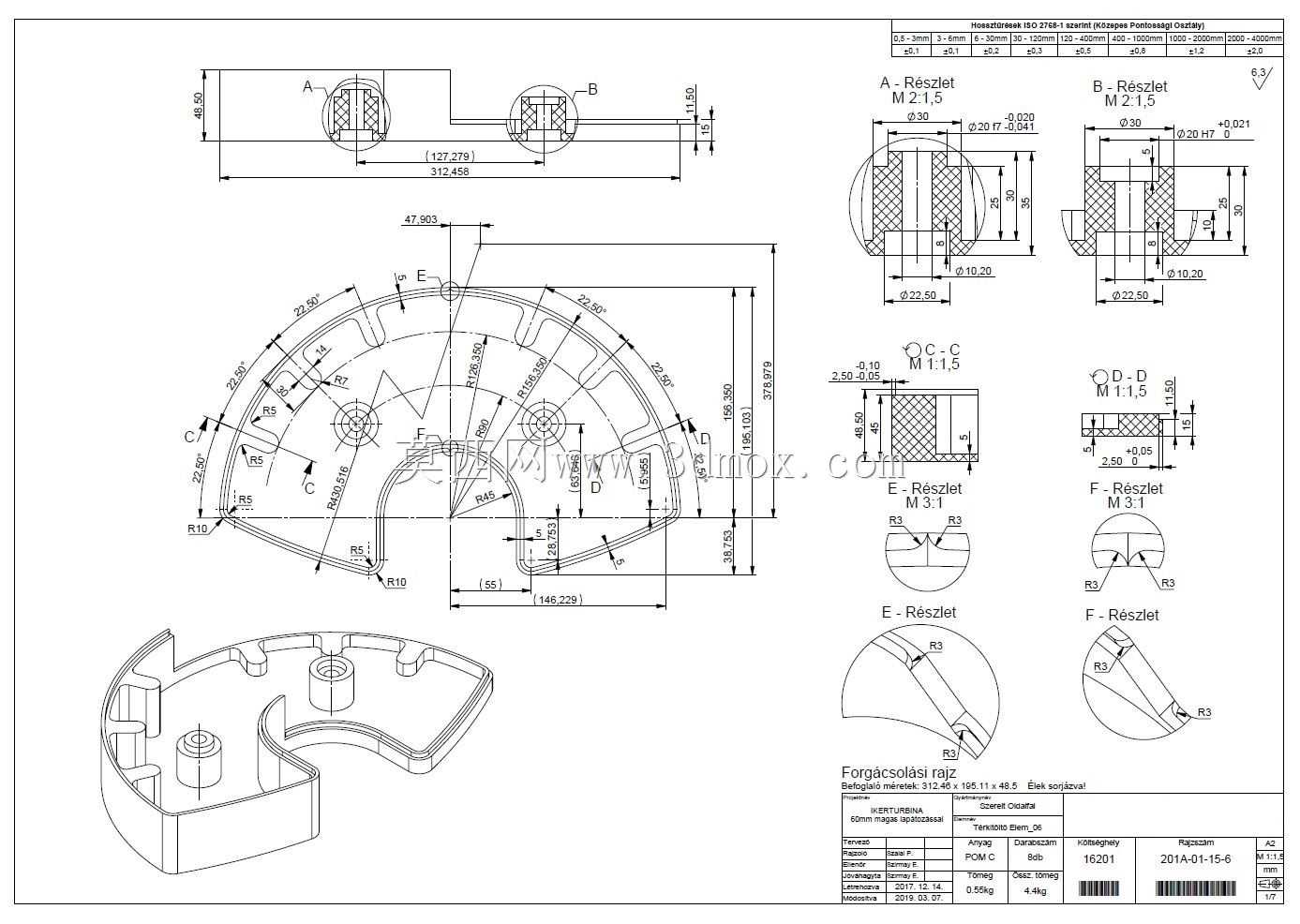

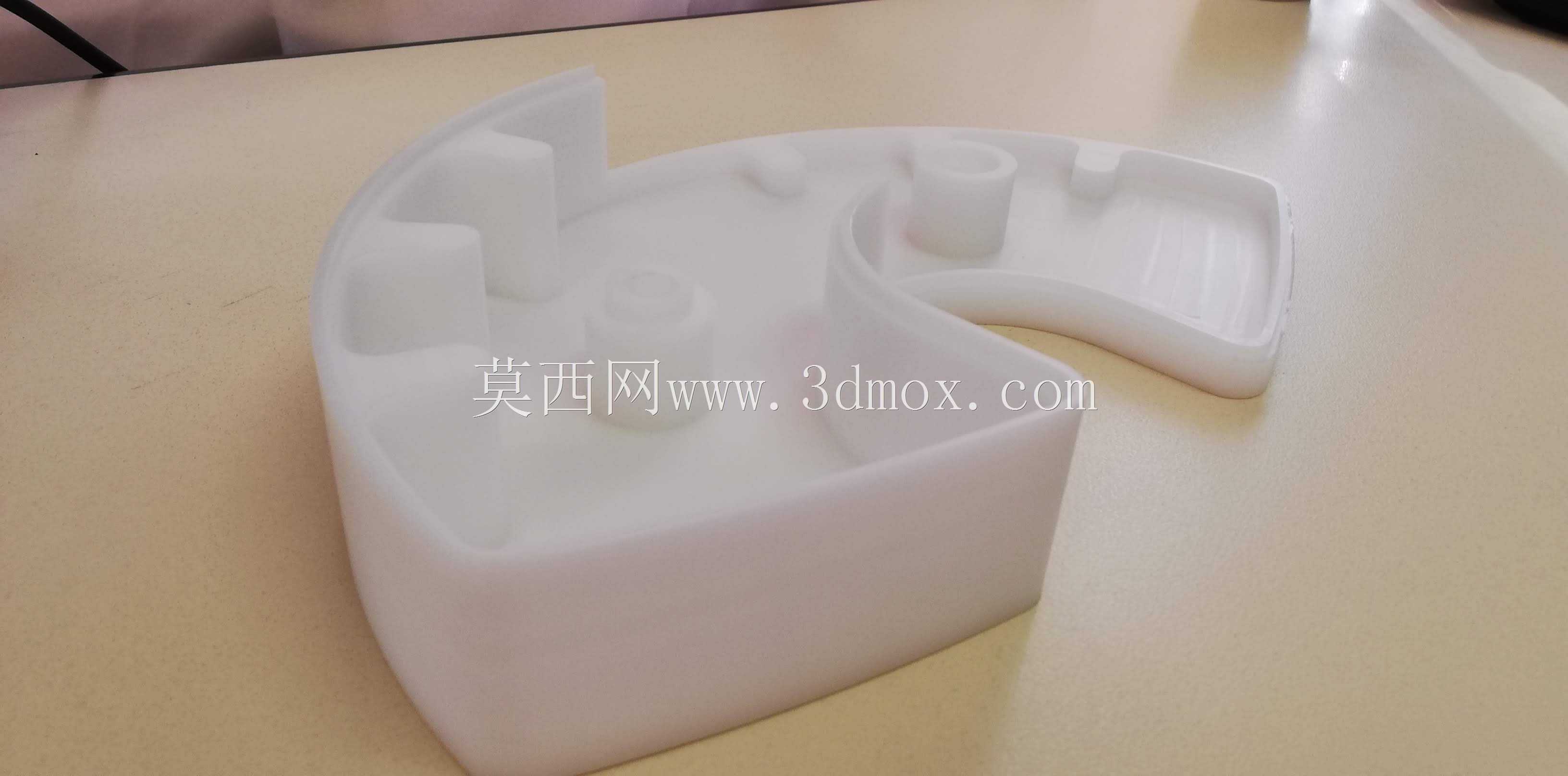

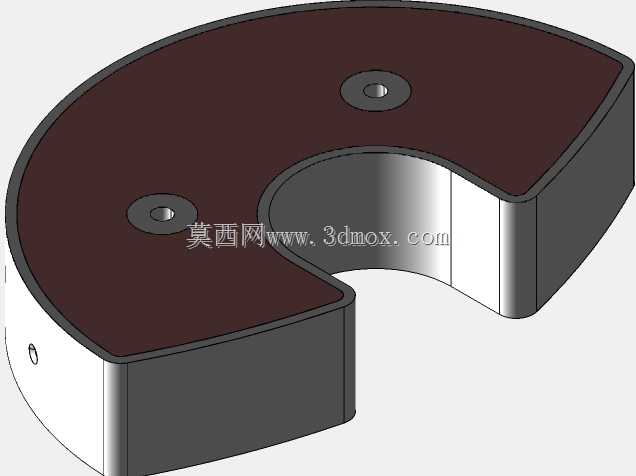

　　这类扇形空间填充塑料件，多应用在需要利用弧形空余腔体的设备内部，常见于小型机电设备的壳体内部、弧形外壳的内腔补位场景，用来填充设备装配后遗留的不规则弧形空隙，避免内部线缆、小型电子元件在设备运行过程中出现移位、晃动，同时也能辅助支撑外壳薄壁结构，提升壳体整体的抗形变能力。从结构设计来看，零件整体采用半扇环形的基础轮廓，内侧预留了适配中心转轴或固定柱的弧形避让缺口，缺口边缘做了均匀的圆角过渡，避免装配时与中心构件发生硬接触刮擦。零件主体壁厚保持均匀，控制在注塑工艺适配的合理区间，避免成型后出现缩痕、翘曲问题，内部设置了多道径向分布的加强筋，筋位高度不超过零件内腔深度的三分之二，既提升了零件自身的结构刚性，又不会在注塑填充时出现困气、

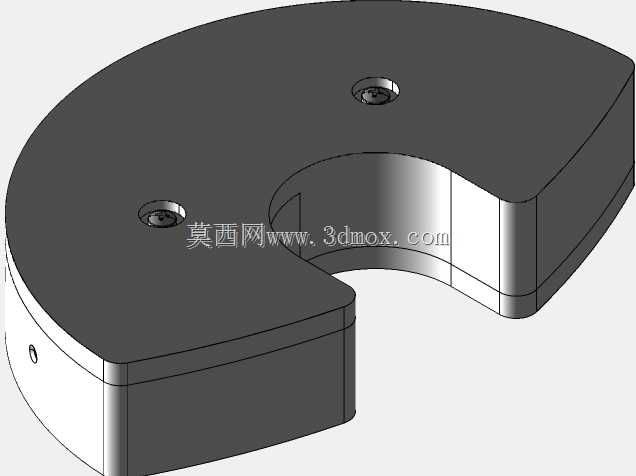

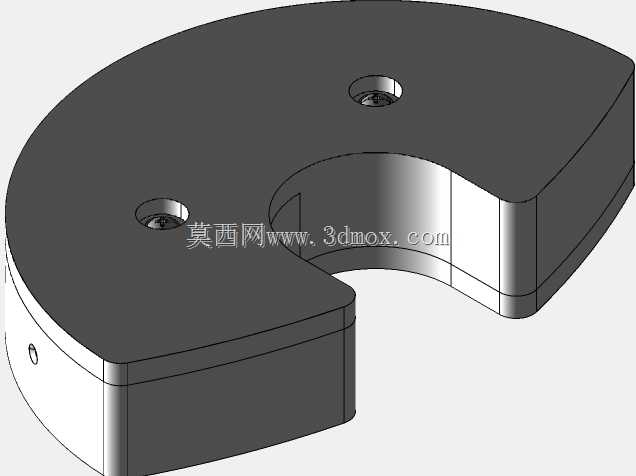

　　缺胶的问题。零件表面分布的多个小型凸柱与沉孔，分别对应内部元器件的定位柱过孔与螺丝固定位，凸柱根部做了一圈加强三角筋，避免螺丝锁附时出现柱体断裂的问题。零件的外侧弧面完全贴合设备外壳的内壁弧度，安装后与外壳内壁无明显间隙，不会出现装配后松动异响的问题，直边侧则贴合设备内部的平直安装基板，基板上的定位卡爪可以直接卡入零件侧边预留的卡槽内，不需要额外打胶就能实现预固定，提升装配效率。设计时充分考虑了注塑成型的脱模需求，所有侧壁都预留了合理的脱模斜度，内部筋位的斜度略大于外壁斜度，避免脱模时出现筋位拉伤的问题，零件上的所有通孔都做了一端的倒角处理，方便装配时螺丝或定位柱顺利导入。这类填充件不需要承受较大的外部载荷，主要作用是规整内部空间、

　　辅助固定零散构件，因此在材料选择上多采用常规的ABS或PP塑料，兼顾韧性与成型成本，零件的整体尺寸适配小型桌面级设备的内腔空间，安装后不会挤占核心元器件的布置空间，也不会影响设备内部的散热风道走向，边缘的缺口位置特意避开了内部的走线通道，不会出现压线、卡线的问题。
