零件清洗水箱结构有限元仿真分析

　　在工业零部件清洗工序中，清洗水箱作为承载清洗介质、容纳待处理工件的核心承载构件，其结构强度与形变特性直接决定整套清洗设备的运行稳定性与使用寿命。日常生产场景里，这类水箱需要长期盛装具有一定液位高度的清洗液，同时还要承受工件放置时的冲击载荷、自身结构的重力载荷，以及清洗过程中介质流动带来的非均匀压力，若结构设计阶段未做充分的力学验证，很容易在焊缝位置、侧壁加强筋连接处出现应力集中，长期运行后引发渗漏、侧壁鼓胀变形甚至结构开裂等问题。

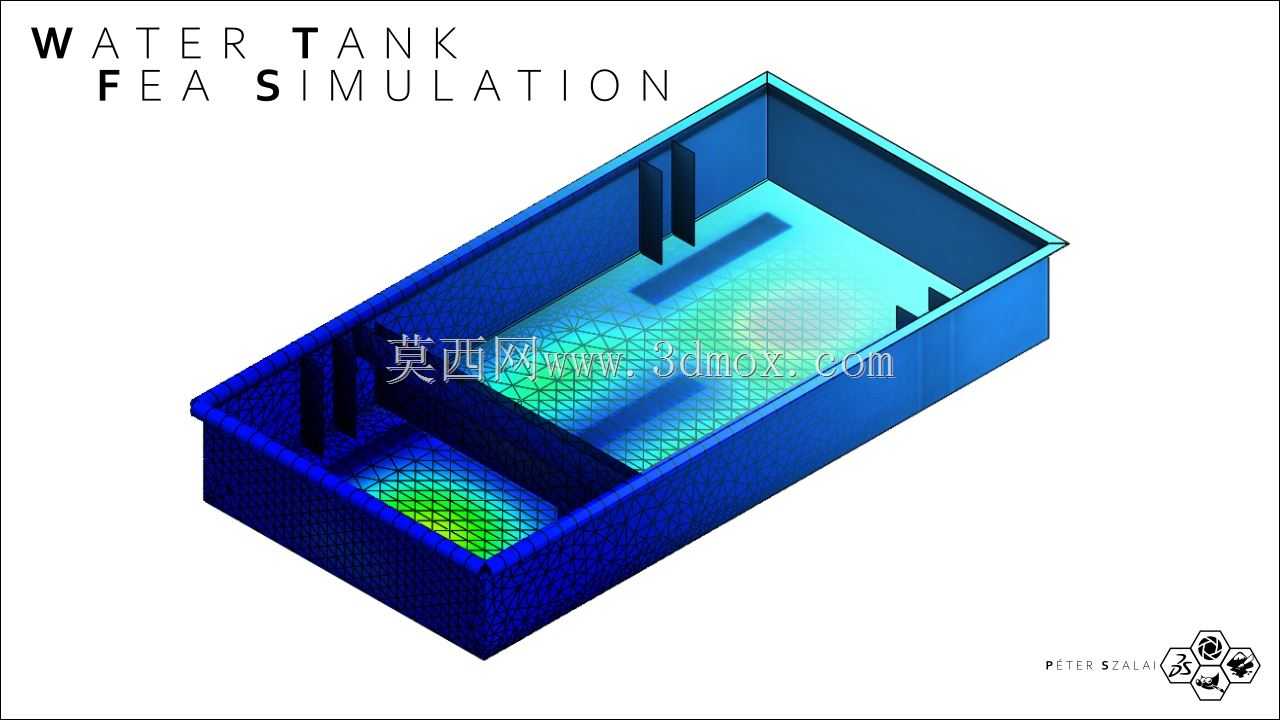

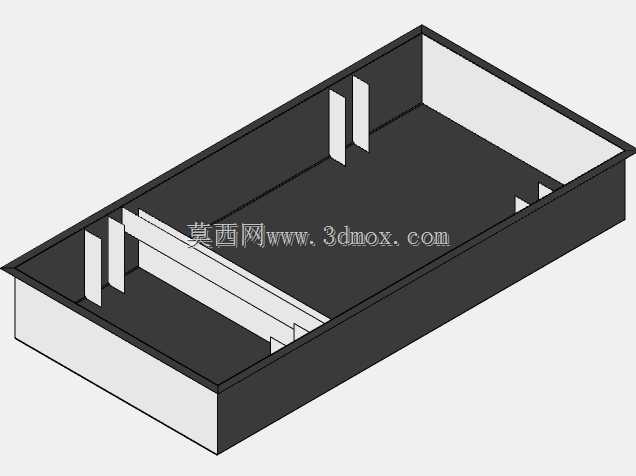

　　本次仿真分析针对零件清洗水箱的实际受力工况搭建模型，建模阶段没有采用单一的单元类型，而是根据水箱不同部位的受力特性匹配单元属性：水箱的薄壁侧壁、底板这类大面薄壁结构采用壳单元划分，内部的加强筋、支撑梁这类细长承载构件采用梁单元划分，通过壳梁单元共节点耦合的方式还原真实装配约束关系，避免全实体单元划分带来的计算量冗余，同时保证关键受力位置的计算精度。材料参数匹配常用的S235JR结构钢属性，完全贴合普通工业水箱常用的碳素结构钢选材实际，载荷设置同时覆盖结构自重重力载荷，以及不同液位下清洗液对箱壁、底板施加的非均匀静压力，边界条件按照水箱实际安装时的底部固定约束、侧壁限位约束进行设置，还原真实安装状态下的受力边界。

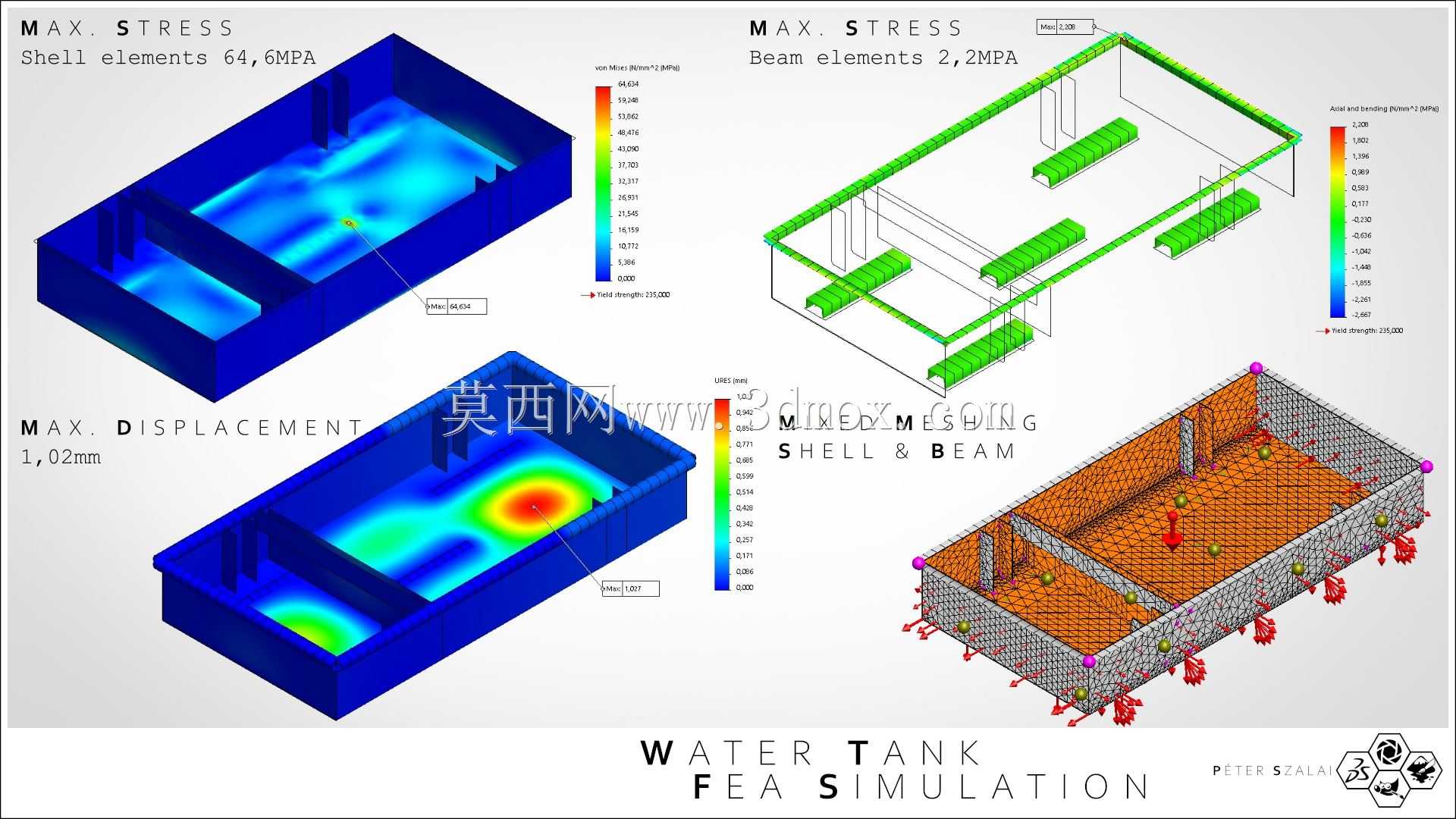

　　从仿真输出结果来看，壳单元区域的最大应力出现在侧壁与底板的连接转角位置，梁单元区域的最大应力出现在跨距较大的横向加强筋中部，整体应力水平远低于材料屈服强度，满足静强度设计要求；位移变形结果显示最大形变出现在水箱长侧壁的中部区域，变形量处于工程允许的刚度范围内，不会影响水箱的密封性能与正常使用。这类仿真结果可以直接指导水箱的结构优化，比如针对应力集中位置做圆角过渡处理、在变形较大的侧壁区域调整加强筋的排布间距，在保证结构安全的前提下尽可能减少板材冗余用料，平衡制造成本与结构可靠性。对于结构设计从业者而言，这类混合单元的仿真思路也可以复用在各类焊接箱型承载构件的设计验证中，无需搭建复杂的全实体模型就能快速得到可靠的力学计算结果，缩短产品研发阶段的验证周期。
