流线型曲面壳体结构三维设计作品

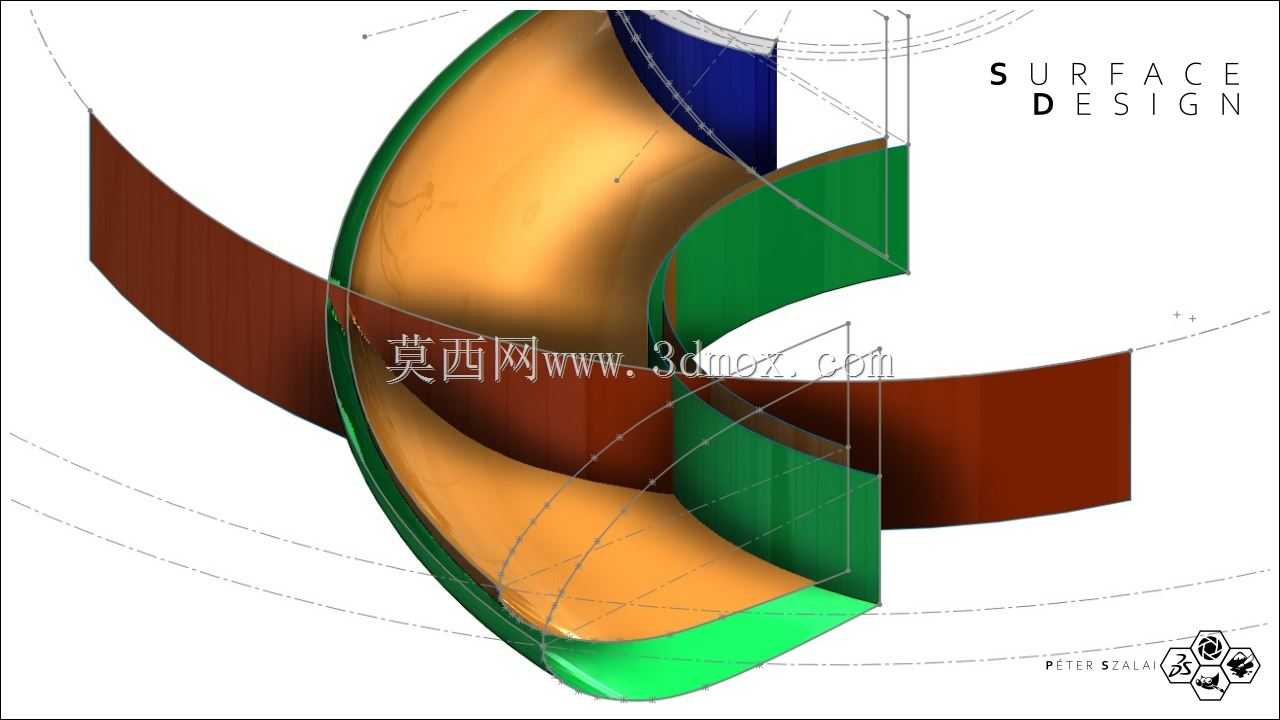

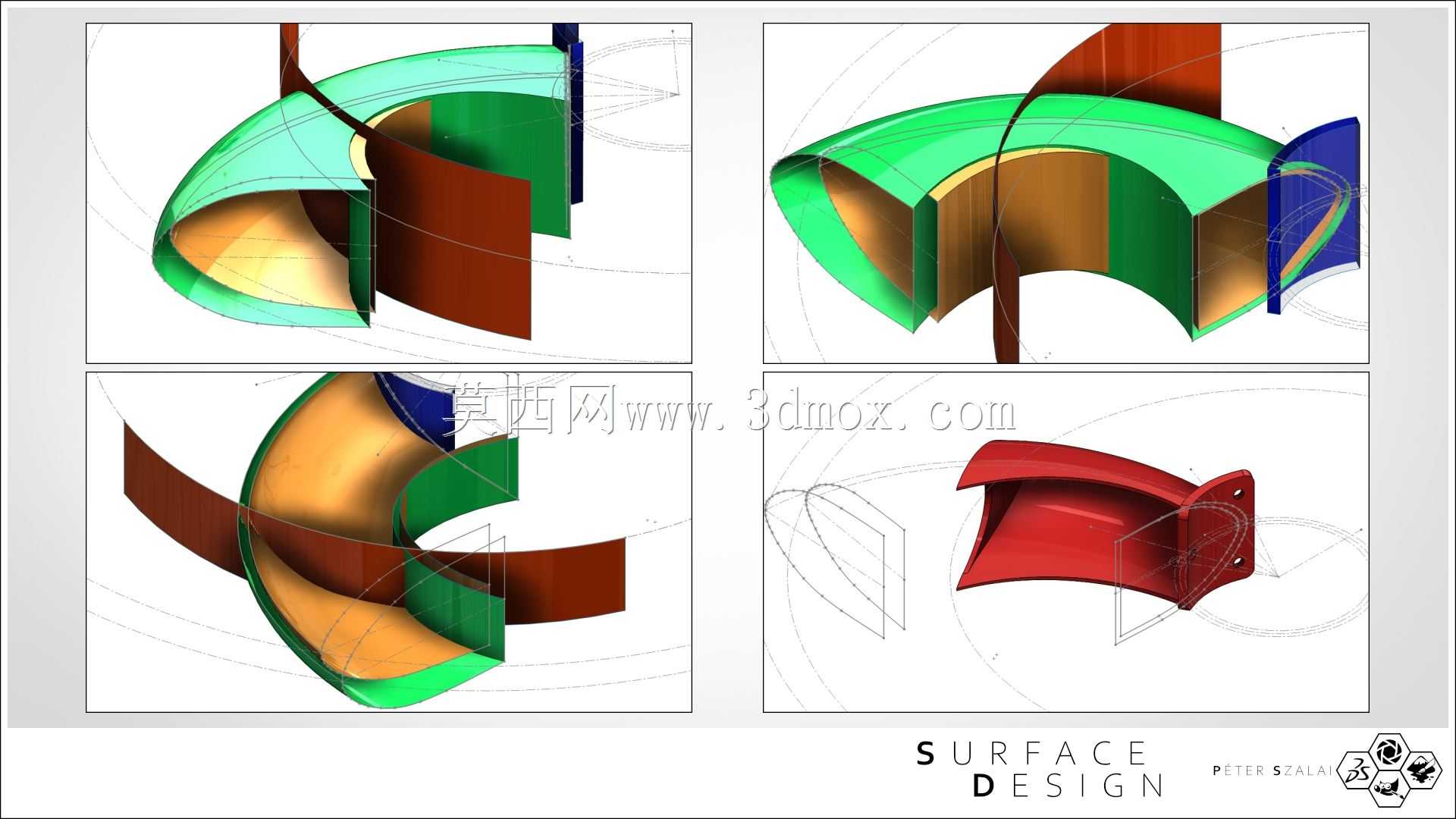

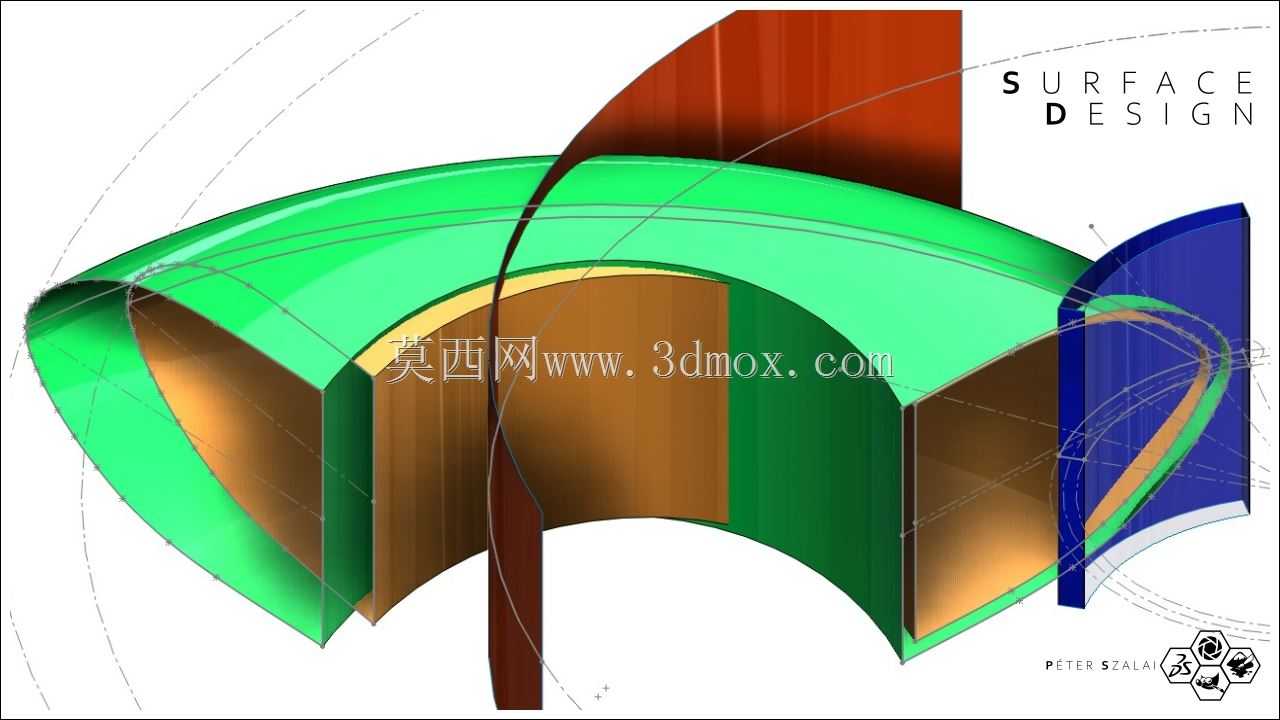

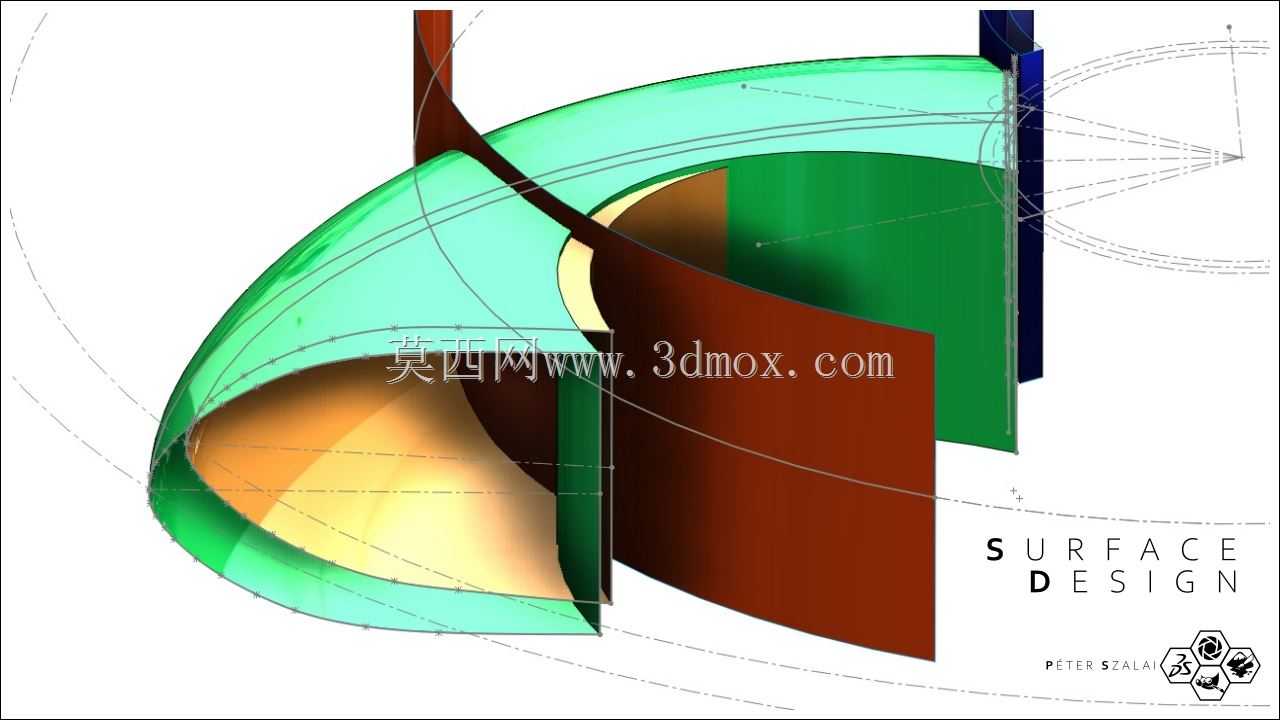

　　该曲面结构件的设计，最初是面向流体导流类工况的适配需求，在通风管道末端导流、小型流体设备外壳包覆这类场景中，常规的折边钣金结构无法满足流道顺滑过渡的要求，容易在折角位置产生紊流，增加流体阻力同时带来额外的振动噪音，因此采用全参数化曲面构建的方式完成整体造型。从功能特性来看，该结构的曲面曲率连续过渡，没有尖锐的折角突变，内壁曲面的G2连续处理可以让流体经过时的流向变化更平缓，减少局部涡流的产生，外侧曲面则兼顾了外观包覆的需求，能够和周边的设备外壳形成顺滑的装配衔接，不会出现突兀的拼接缝隙。设计过程中没有采用实体拉伸切除的常规建模逻辑，而是先通过多组截面轮廓线搭建曲面控制线网，分别构建主体导流面、侧边安装面和端部封合面，再通过曲面剪裁、

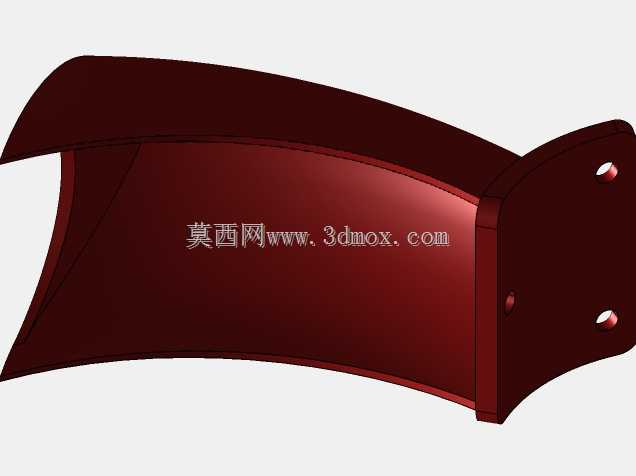

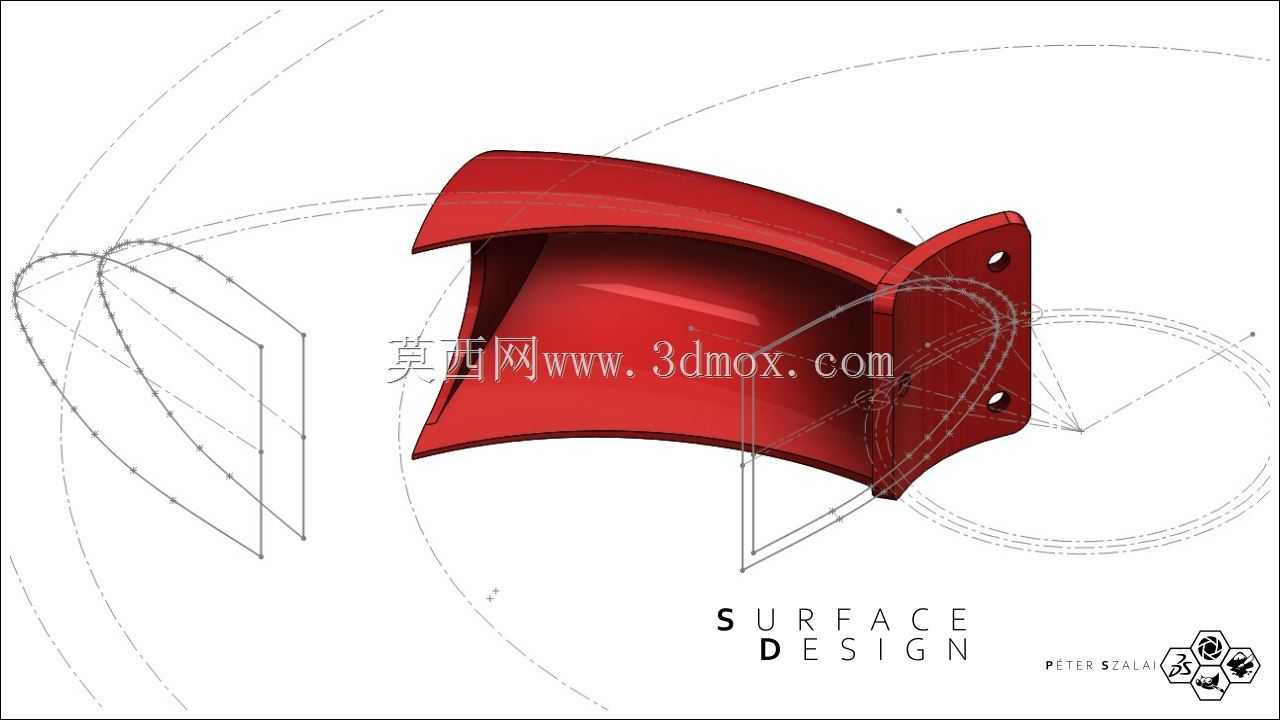

　　缝合的方式形成封闭的实体结构，过程中反复调整各截面的控制点权重，确保曲面在不同视角下的曲率变化均匀，避免出现局部曲率突变导致的应力集中问题。安装边界方面，结构端部预留的带孔安装耳，孔位间距按照通用的流体管道连接法兰尺寸做了适配，安装面做了0.5mm的沉台处理，装配时可以嵌入密封垫片，保证连接位置的密封性，整体结构的外轮廓最大包络尺寸控制在适配小型通风设备、桌面级流体实验装置的安装区间内，不会和周边的管路、支架产生安装干涉。这类曲面结构除了流体导流场景外，也可以作为小型设备的外观防护壳体使用，曲面的弧度设计能够在同等壁厚下提升结构的抗形变能力，相比平面钣金外壳，受到外力冲击时可以通过曲面的微小形变分散应力，降低局部凹陷变形的概率。

　　建模过程中对曲面的壁厚做了均匀化处理，整体壁厚保持一致，不管是后续采用注塑加工还是钣金吸塑成型，都能保证材料填充或者板材拉伸的均匀性，避免出现局部壁厚过薄导致的强度不足，或是壁厚过厚带来的材料浪费、成型周期过长的问题。结构的分模线位置设置在曲面曲率变化最平缓的侧面位置，后续开模时可以减少拔模斜度对外观面的影响，保证外露曲面的完整顺滑，不需要额外做过多的表面打磨处理就能达到较好的外观效果。
