传动系统用高精度小齿轮轴结构设计

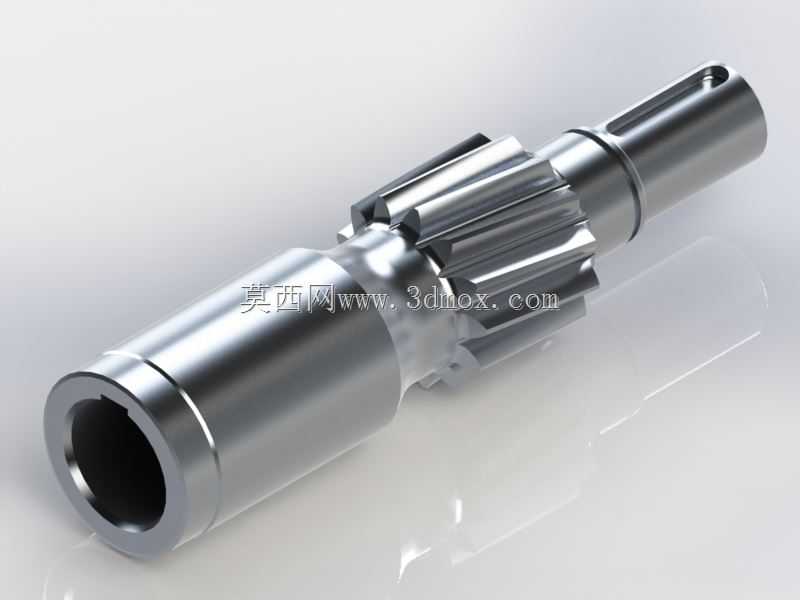

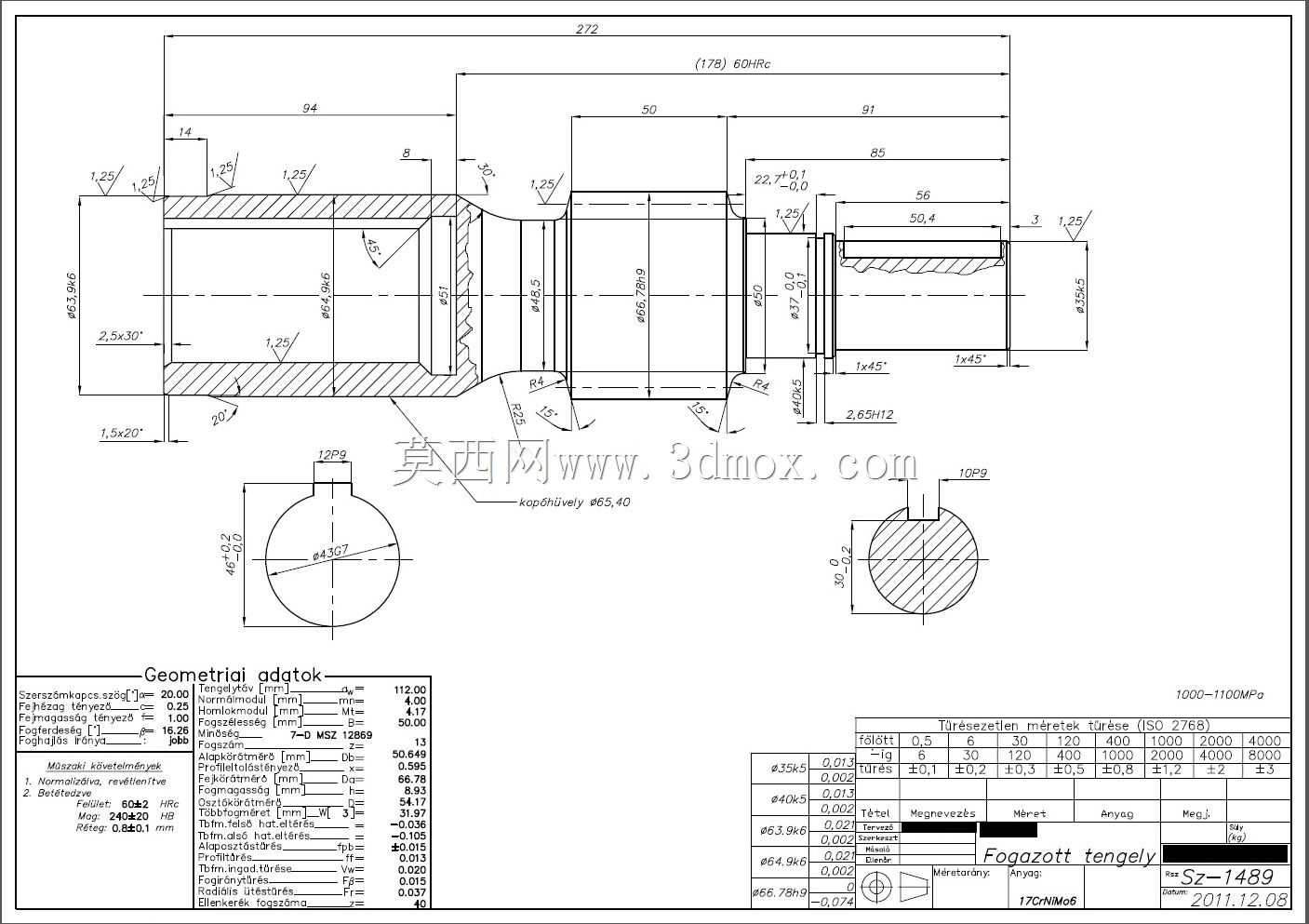

　　这款小齿轮轴是动力传动路径中的核心承载零件，主要应用在中小功率变速器、齿轮箱的动力输入或中间传动环节，常见于工业减速设备、小型工程机械传动单元、农机变速机构等场景中，承担着将旋转扭矩从动力端传递至下游执行机构的作用，同时需要匹配对应安装位的轴承、密封件、配合齿轮完成整套传动链的装配。从结构设计来看，该零件采用齿轮与轴身一体化的加工思路，避免了分体式齿轮与轴过盈配合或键连接带来的同轴度误差、连接松动风险，适合转速较高、传动扭矩波动不大的工况。轴身沿轴向分为多个功能段：一端设计为空心内孔结构，既可以降低零件整体重量，减少高速旋转时的转动惯量，也能作为润滑油路的通道，让传动过程中飞溅的润滑油可以通过内孔到达轴身配合的轴承位置，

　　实现持续润滑降温；齿轮段采用斜齿齿形设计，相比直齿结构啮合重合度更高，传动过程中冲击更小、运行噪音更低，齿向的修形处理可以抵消装配误差与负载下的轴身挠曲变形，避免齿面偏载导致的早期磨损。轴身的光轴段分别对应轴承安装位、密封件安装位与轴端限位结构，其中轴承位的直径公差按照过渡配合要求设计，保证轴承内圈与轴身无相对滑动，密封位的表面粗糙度控制在较低水平，避免旋转过程中磨损油封唇口导致漏油；轴端设计的键槽与径向定位孔，用于和外部联轴器、同步轮等零件连接，传递扭矩的同时防止周向转动。在安装边界上，该零件的轴向定位依靠轴肩与轴承内圈端面贴合实现，径向定位由两端安装的滚动轴承约束，装配时需要保证齿轮段与配对齿轮的中心距偏差在允许范围内，

　　齿侧间隙符合对应精度等级的要求，避免啮合过紧导致的卡滞或过松带来的冲击。设计过程中需要校核轴身的扭转强度、齿面接触疲劳强度与齿根弯曲疲劳强度，同时根据额定转速校核临界转速，避开共振区间，保证长期运行的可靠性；轴身的过渡圆角位置需要做圆滑处理，减少应力集中，避免交变负载下出现疲劳断裂。这类一体化齿轮轴相比分体装配结构，整体刚性更好，装配工序更少，在紧凑安装空间的传动箱中应用优势明显，能够在有限的箱体尺寸内实现更高的传动比承载，同时减少装配累积误差对传动精度的影响。
