带啮合齿轮的传动支撑轴组件结构

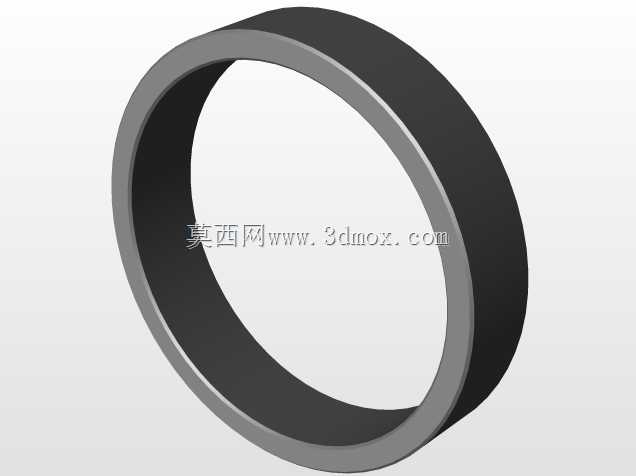

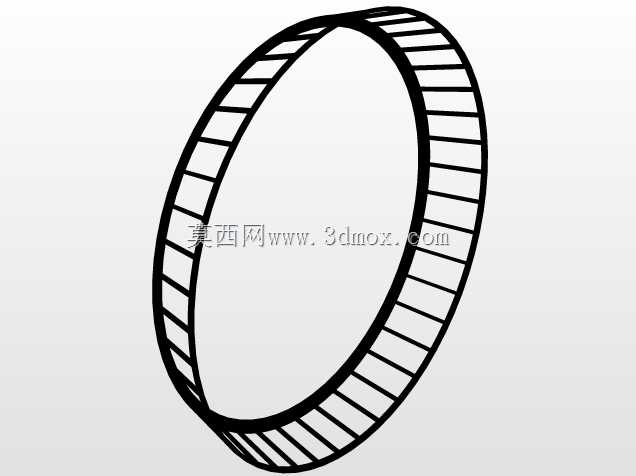

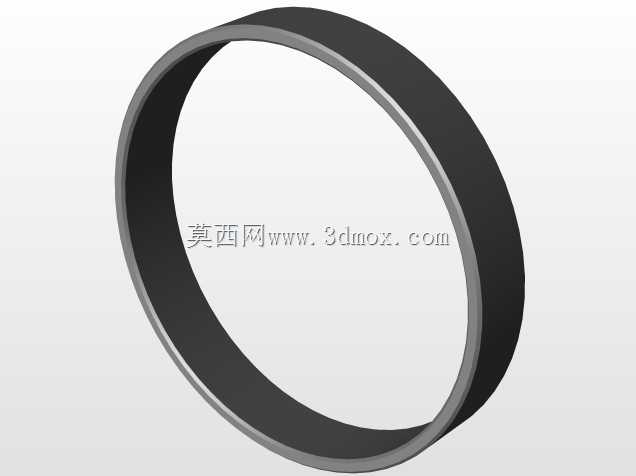

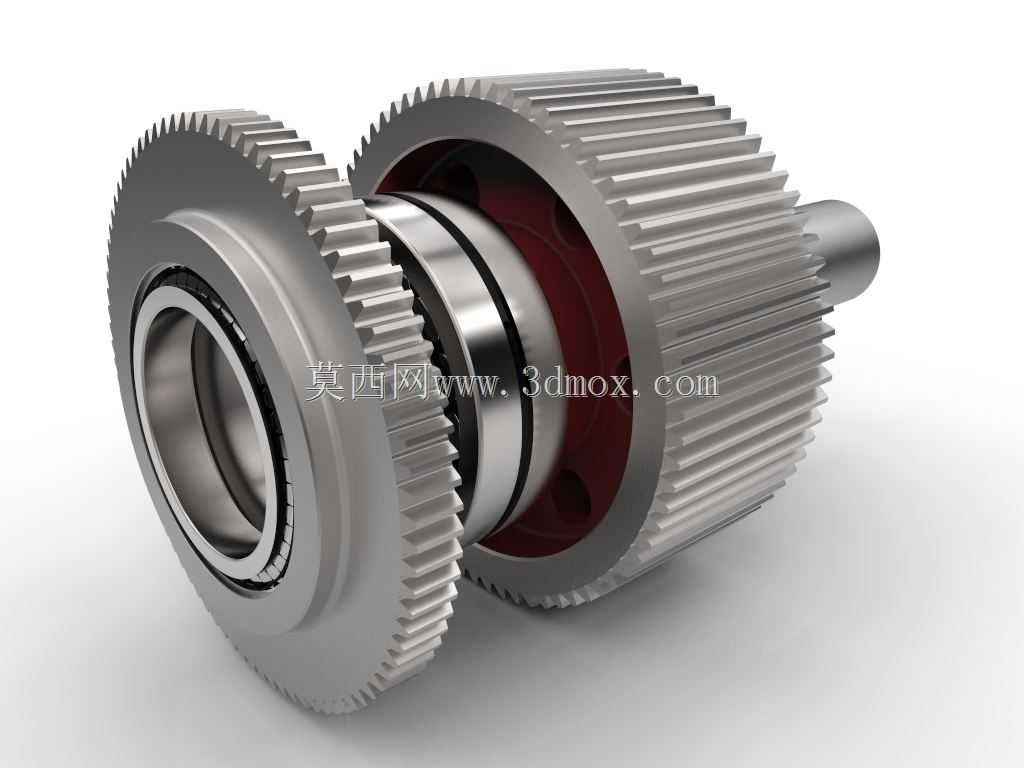

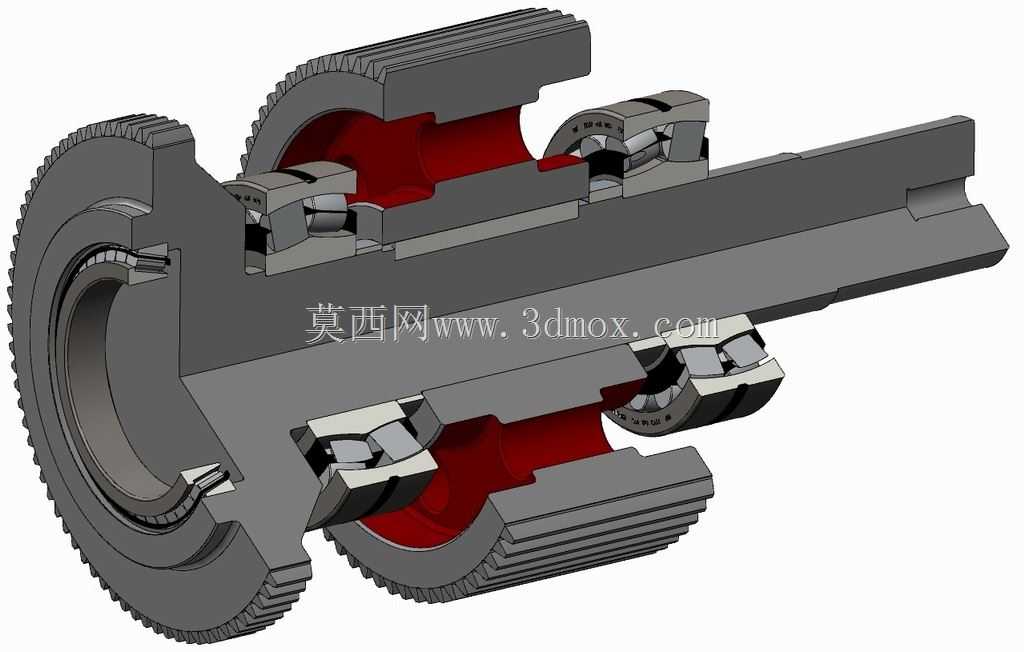

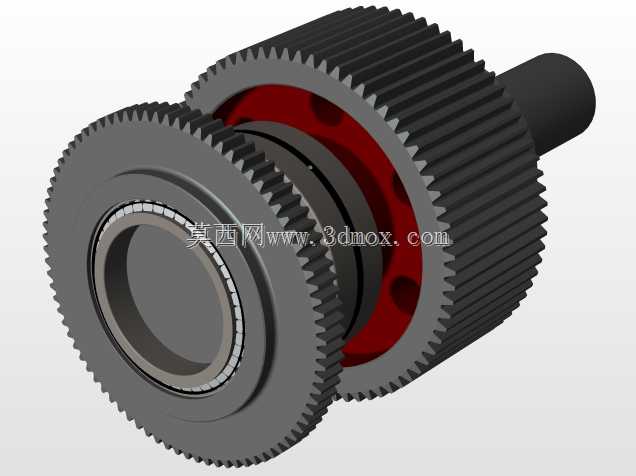

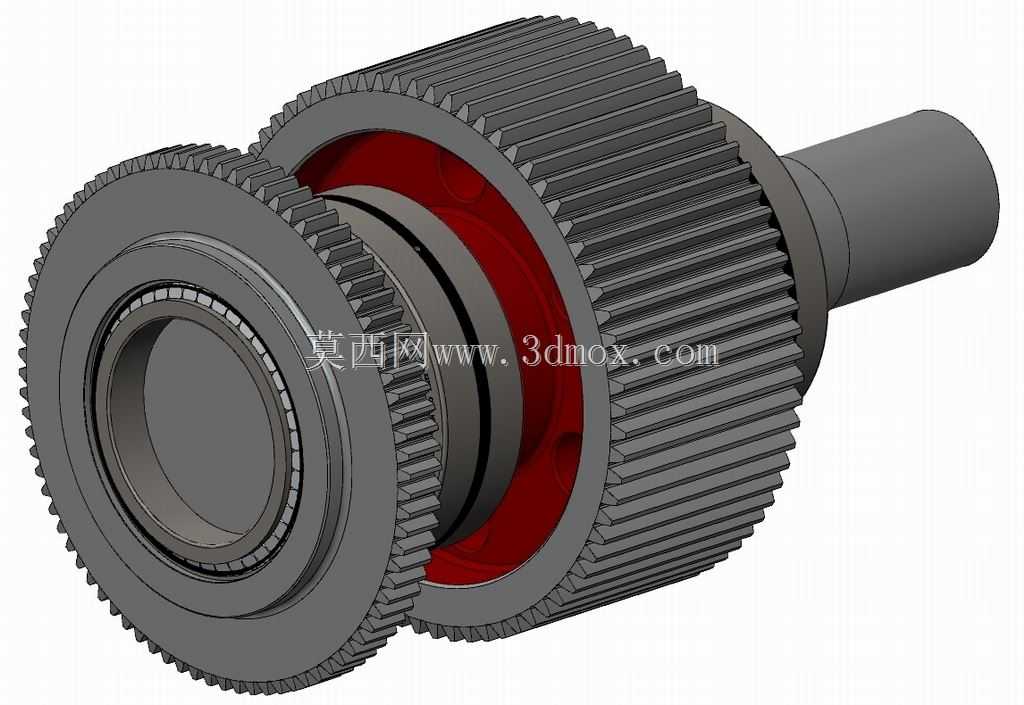

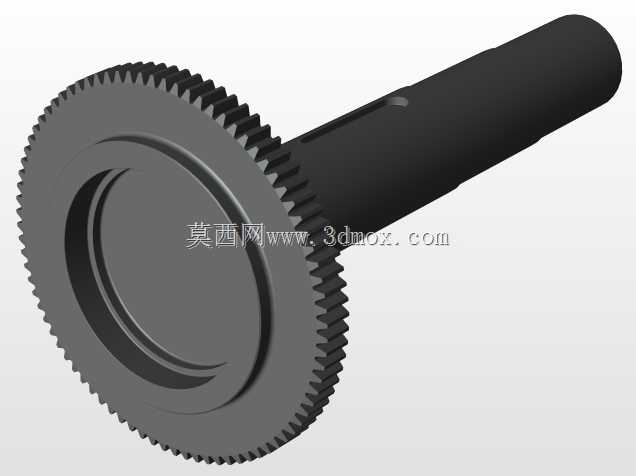

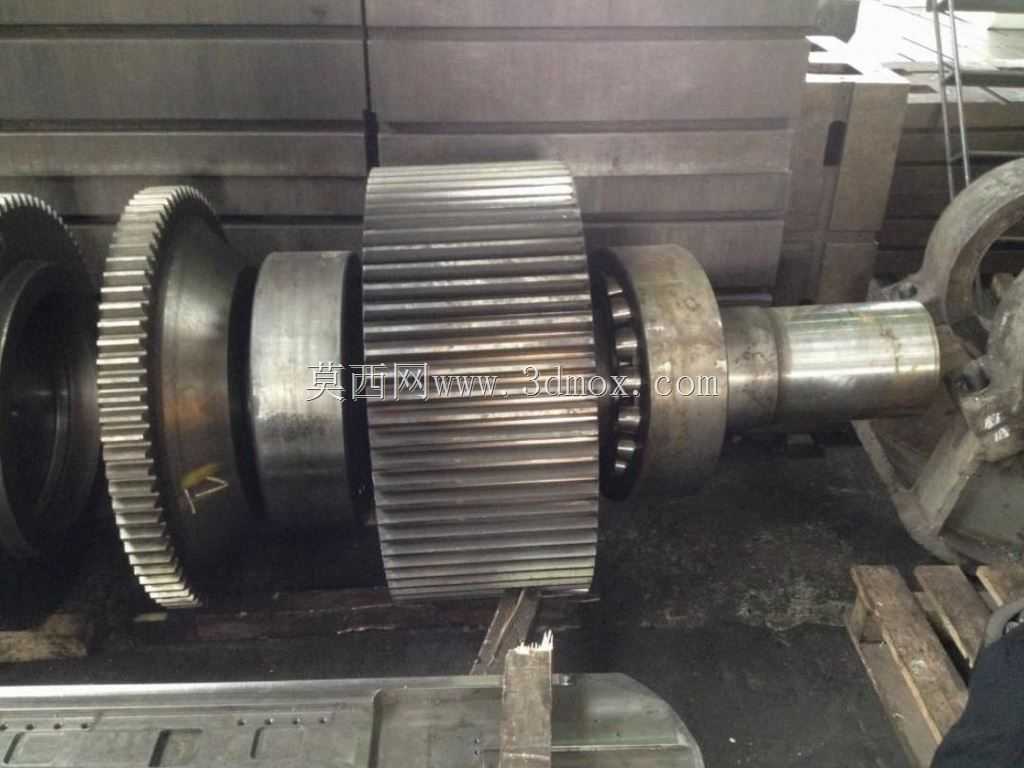

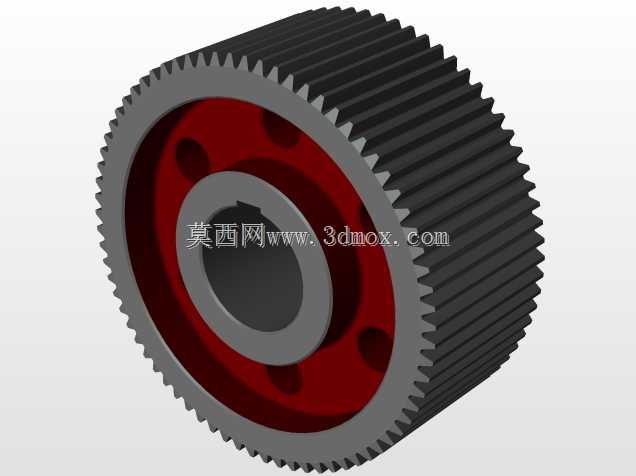

　　这套轴组件是动力传动系统里的核心承载与扭矩传递单元，常见于工业变速装置、机床主轴传动段、重载输送设备的动力输入端，承担着承接输入扭矩、通过齿轮啮合完成转速匹配、同时依托内置轴承结构保障回转精度的核心作用。从结构设计逻辑来看，组件采用轴身与齿轮过盈配合加周向限位的装配思路，大直径斜齿齿轮布置在轴段中部靠输出侧，小直径直齿齿轮布置在靠近轴承支撑端，两个齿轮的分度圆参数经过匹配计算，可在啮合过程中实现稳定的速比输出，齿面的修形处理预留了合理的啮合侧隙，能抵消部分加工与装配误差带来的卡滞风险，避免重载工况下出现齿面胶合或异常磨损。轴端的定位轴肩做了圆角过渡处理，既可以为轴承内圈提供可靠的轴向定位面，也能减少应力集中，

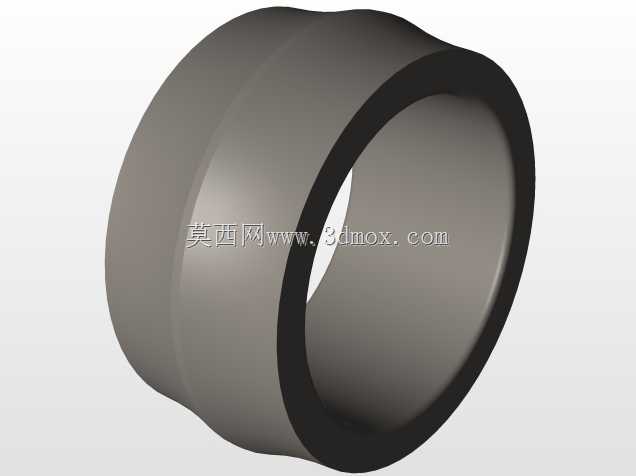

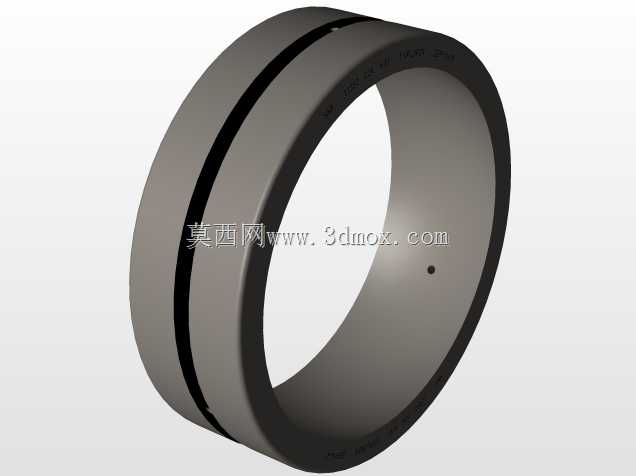

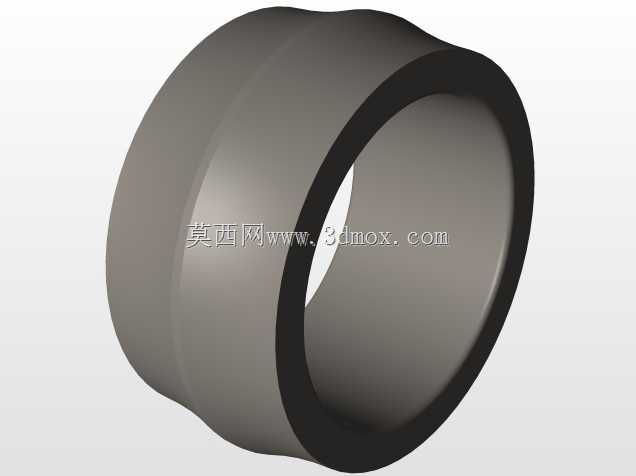

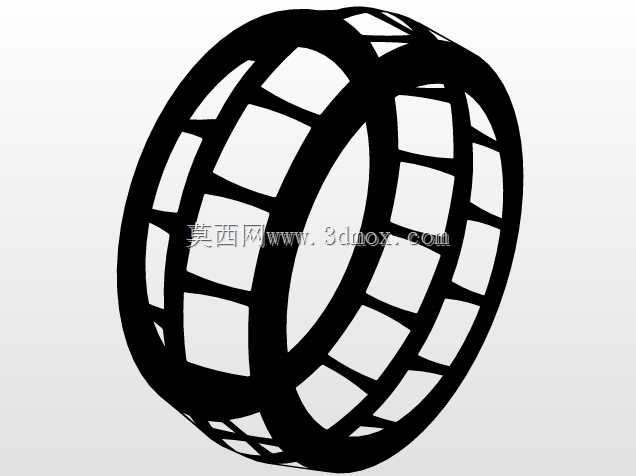

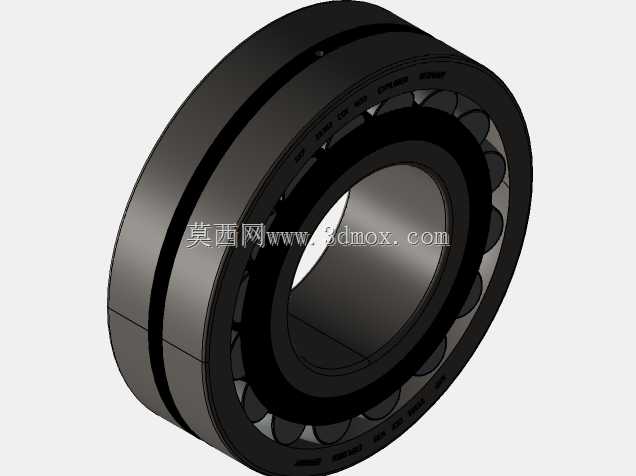

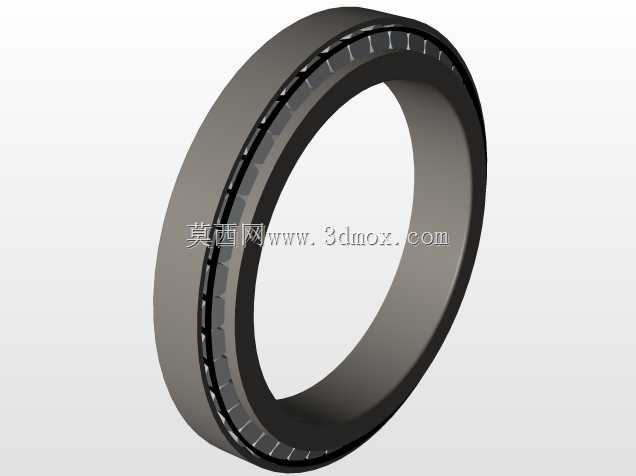

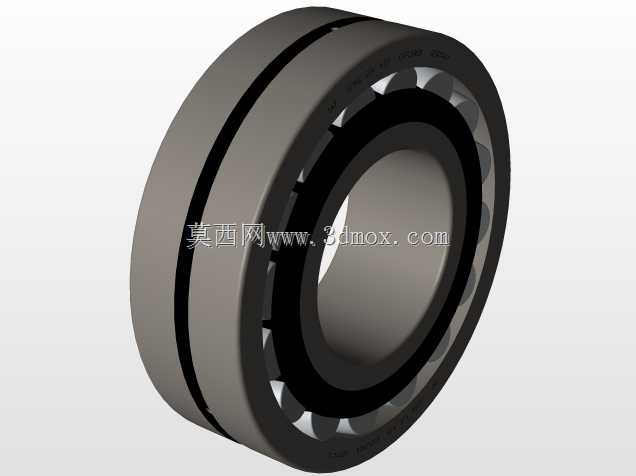

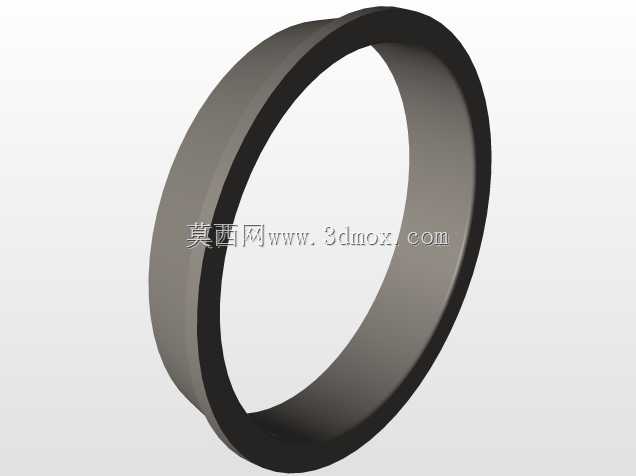

　　提升轴件在交变载荷下的疲劳寿命，内置的双列滚动轴承直接压装在轴身的配合轴颈上，轴承外圈可与设备箱体的轴承座孔配合，为整个回转组件提供径向与轴向的支撑约束，保障回转过程的同轴度。在安装边界上，轴的伸出端做了标准的平键键槽设计，可与外部动力输入或输出端的联轴器、带轮实现周向固定，轴段的各配合直径公差按照基孔制过渡配合选取，既保障装配时的同轴度要求，也方便后期维护时的拆装作业。齿轮与轴身的装配位置预留了轴向锁紧挡圈的安装槽，可在装配完成后对齿轮进行轴向锁止，避免正反转切换时出现轴向窜动。整个组件的回转部分做了动平衡考量，齿轮的端面与轴的中心线垂直度公差控制在合理范围内，能有效降低高速回转时的振动值，适配中高速重载的传动工况。

　　在实际设备运行中，这套组件可将输入端的高转速低扭矩通过齿轮啮合转换为适配工作端的低转速高扭矩输出，轴承的密封结构可阻挡外部粉尘进入轴承滚道，同时留存润滑脂保障长期运转的润滑效果，齿面的啮合区域经过接触斑校验，可保证全齿宽范围内的载荷均匀分布，避免局部齿面过载断齿。
