水轮机测试用同轴双层齿轮传动结构

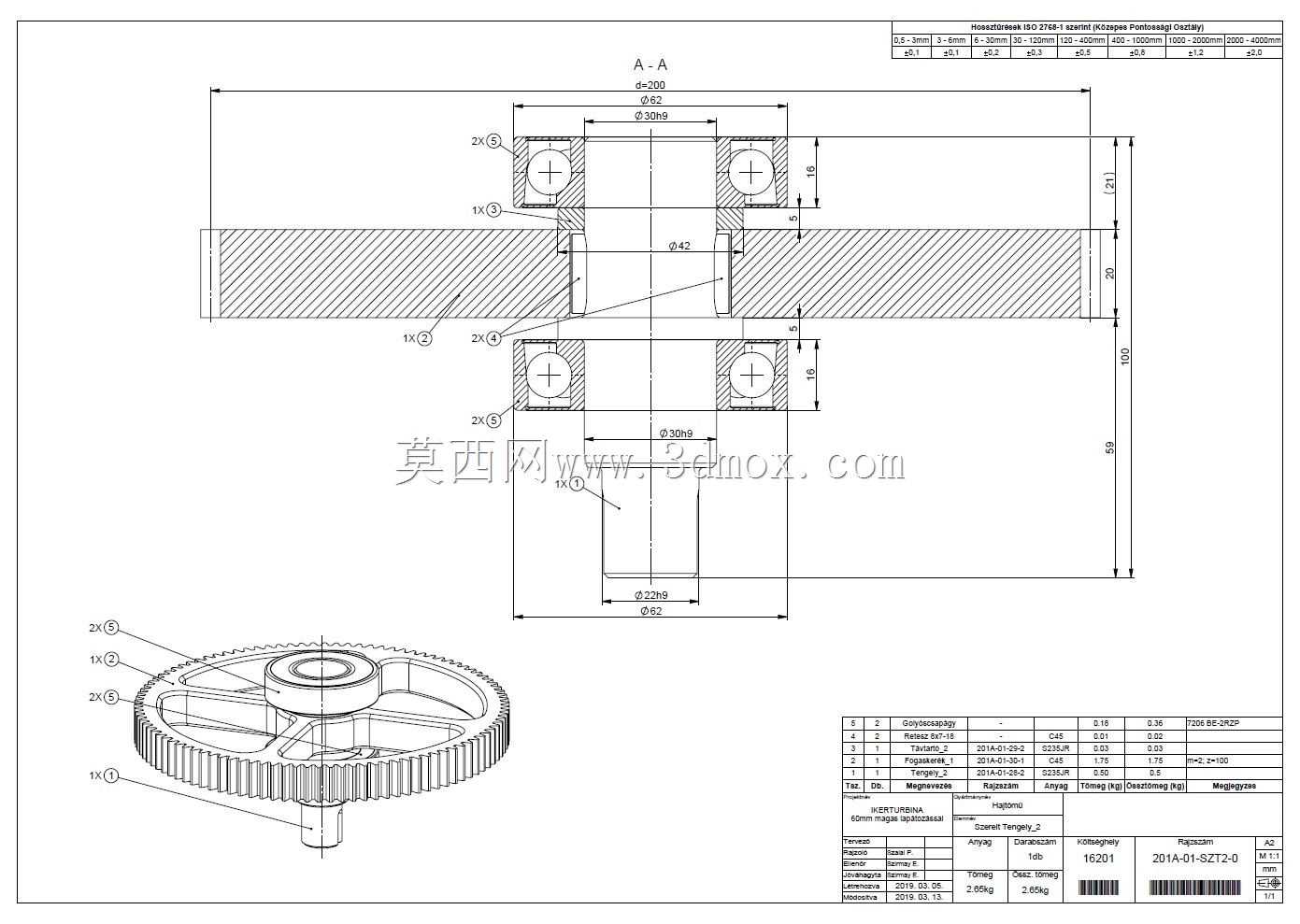

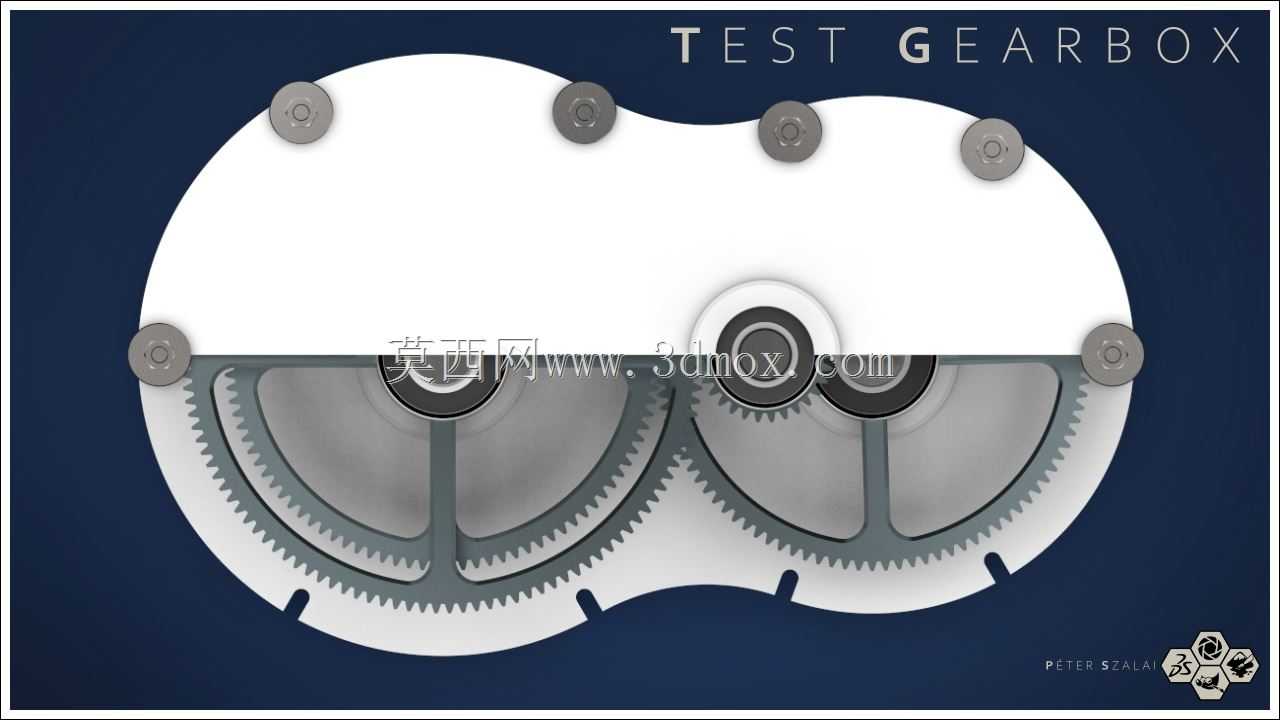

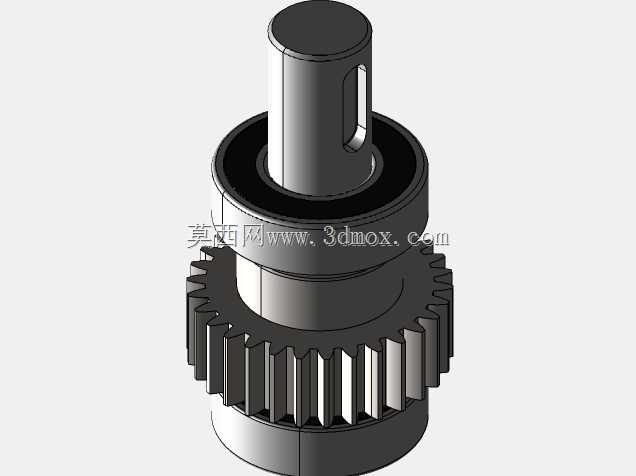

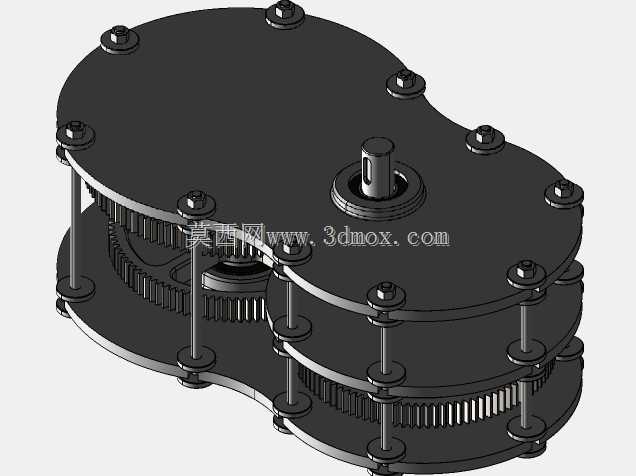

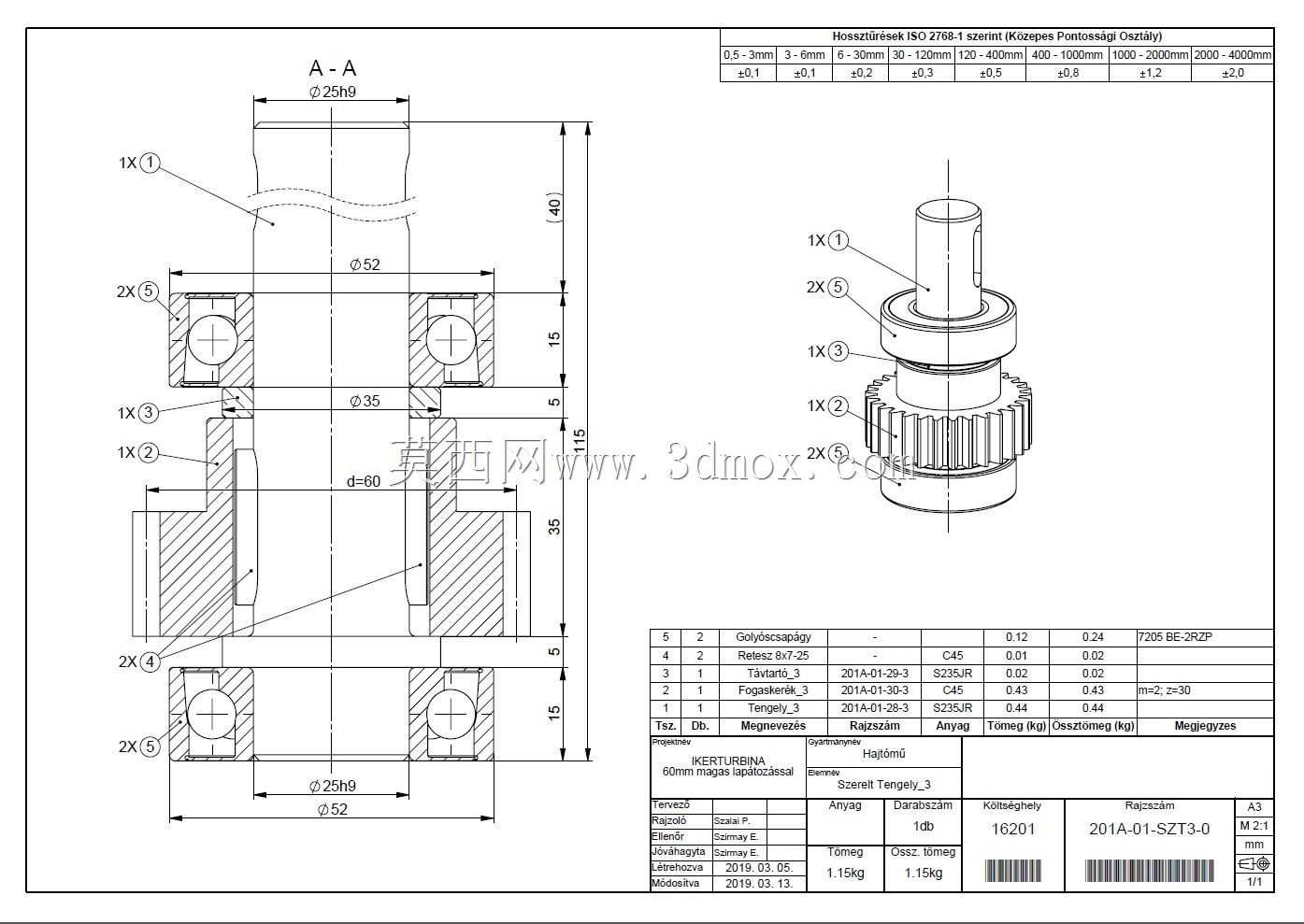

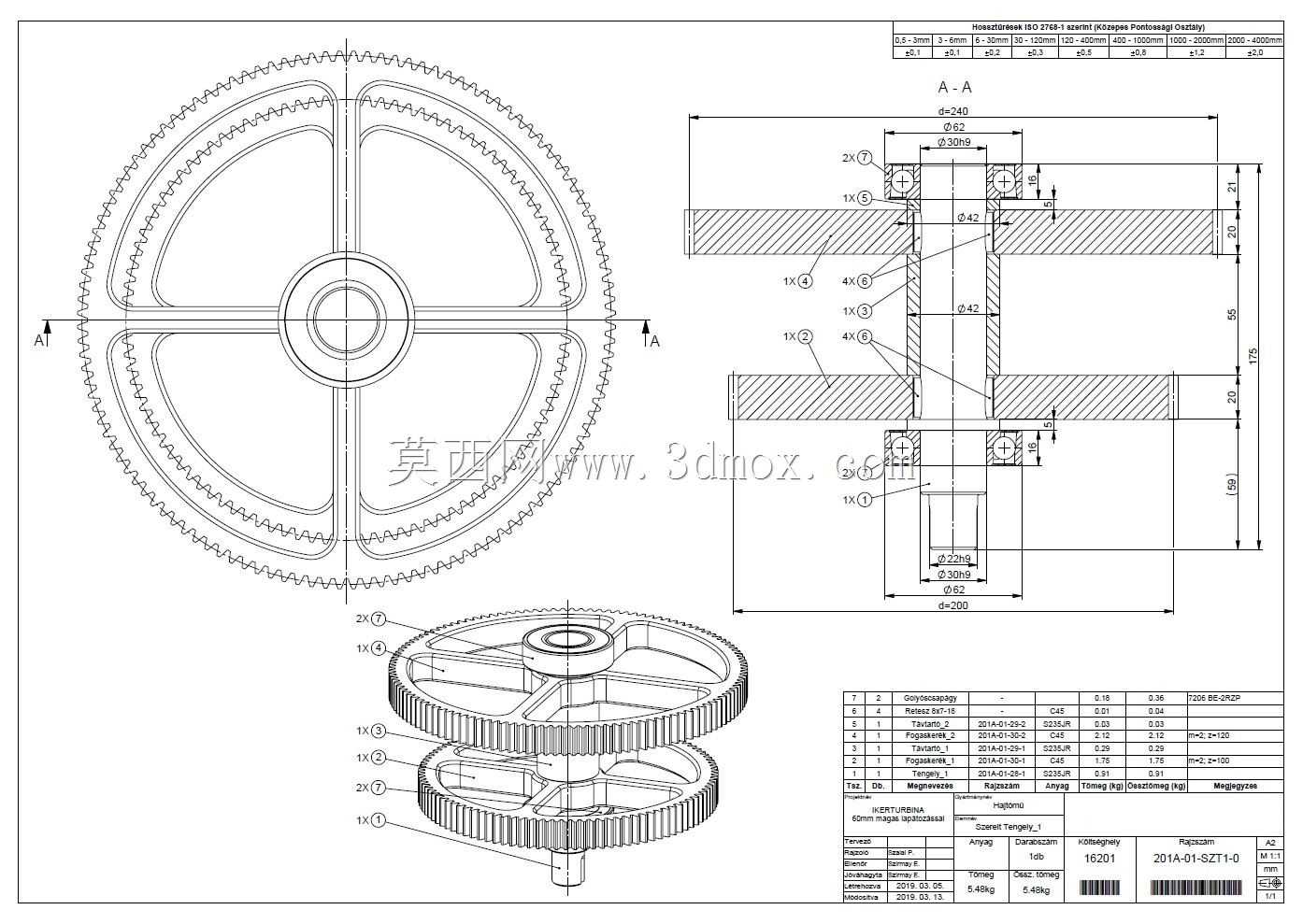

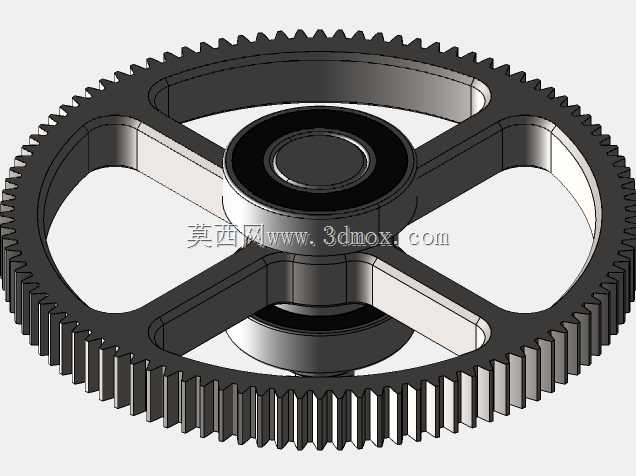

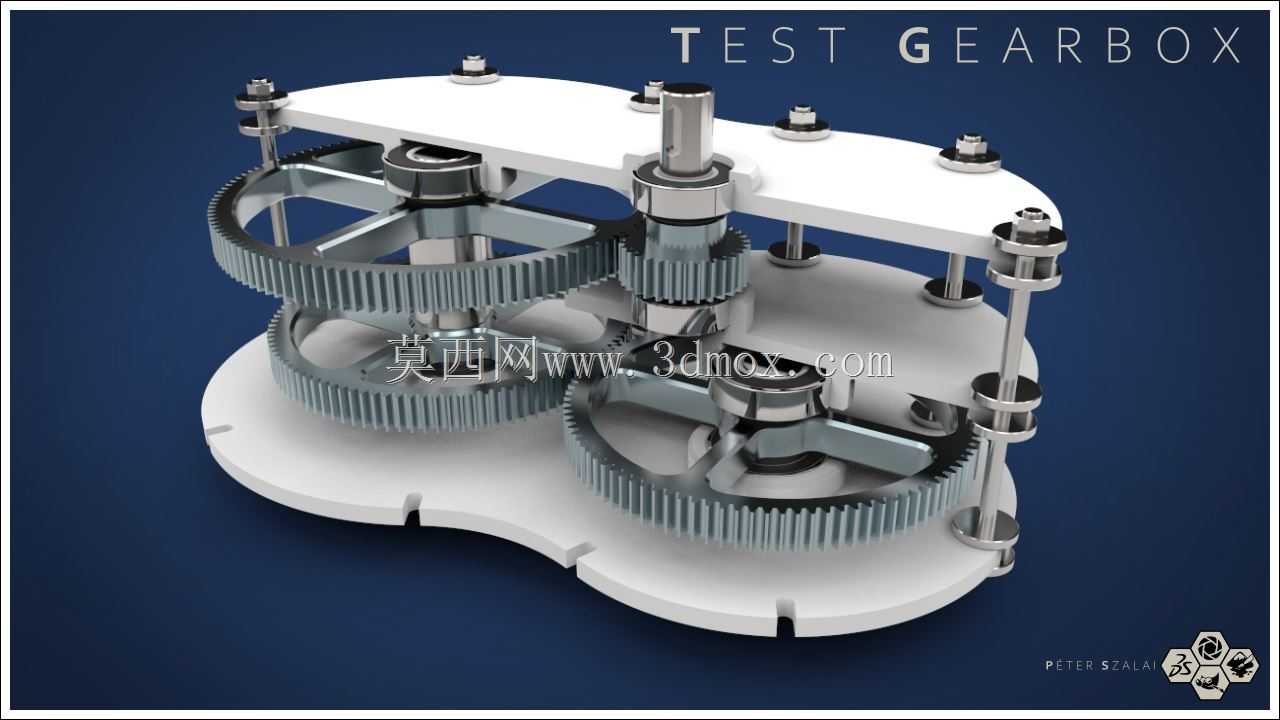

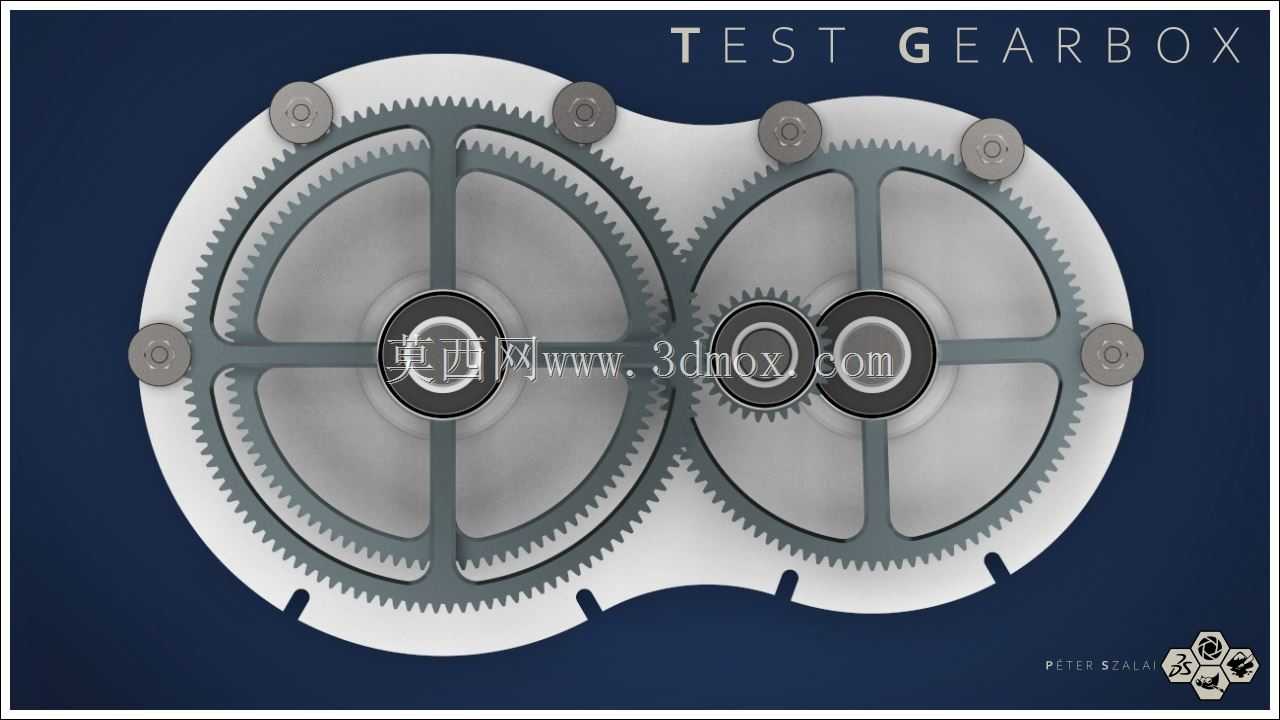

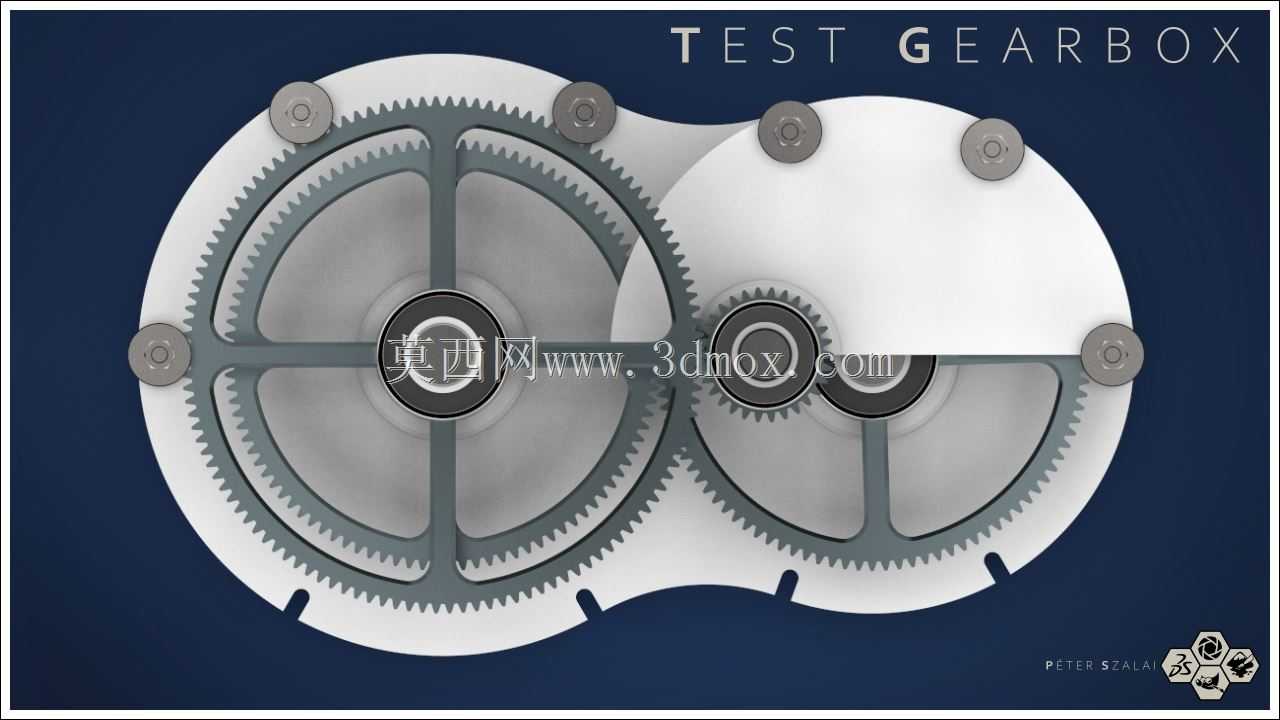

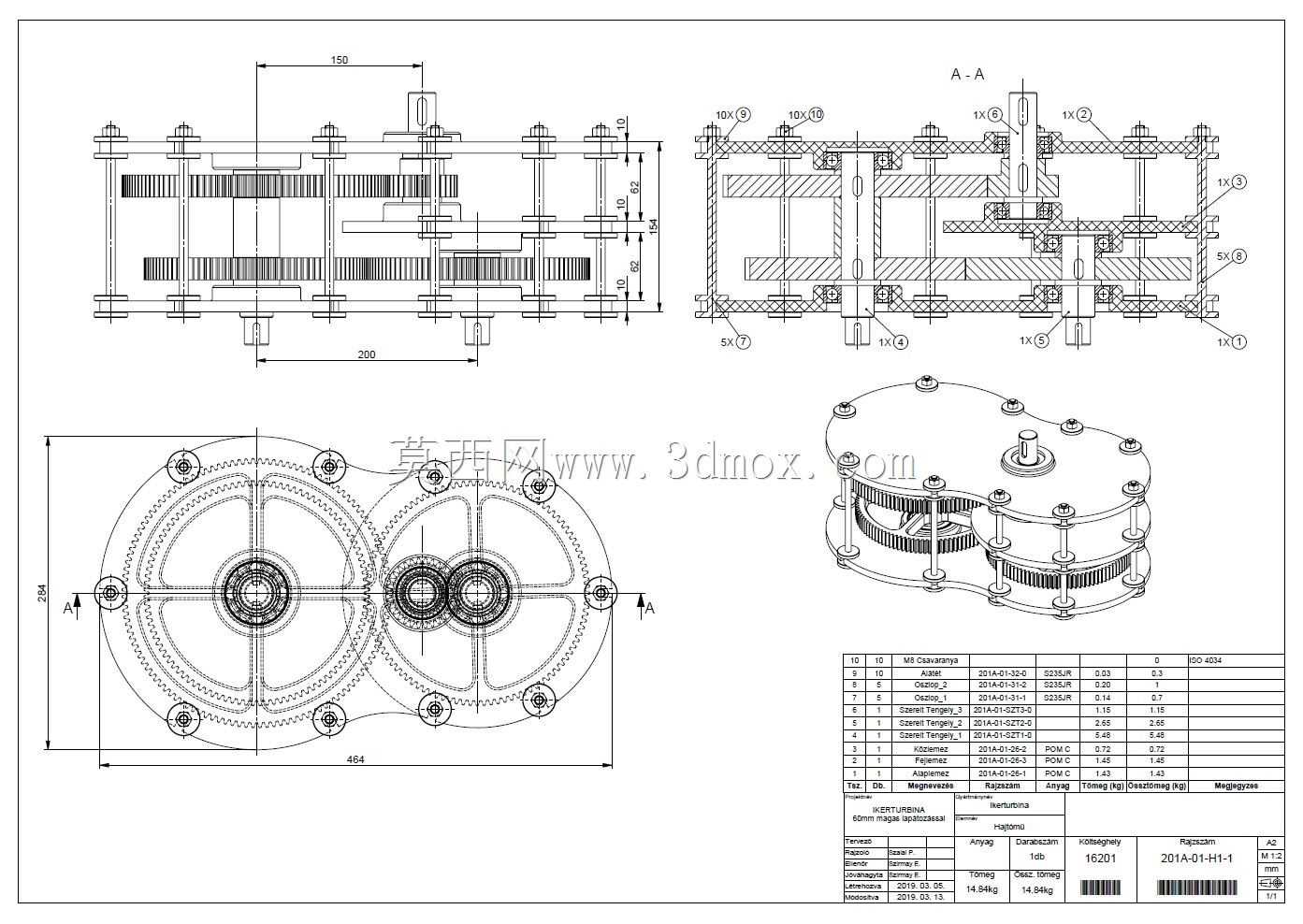

　　这套齿轮传动结构主要面向水轮机台架性能测试场景搭建，核心作用是在水轮机原型试验环节完成不同转速工况下的动力匹配与扭矩传递，适配小功率试验台架的动力输入输出端转速转换需求，可覆盖水轮机空载、额定负载、过载等多测试工况下的传动要求，避免测试过程中因转速不匹配导致的测试数据偏差。从结构设计来看，整体采用同轴双层平行轴传动布局，上下两层安装板通过等高立柱与锁紧螺母完成定位固定，所有传动齿轮的轴系均通过衬套与安装板上的定位孔配合，保证轴系的同轴度与运转稳定性，齿轮副采用渐开线圆柱直齿设计，啮合侧隙控制在常规工业传动的合理区间，既保证传动过程的平稳性，也能降低台架测试过程中齿轮啮合产生的振动噪声，避免振动干扰水轮机测试的传感器数据采集。

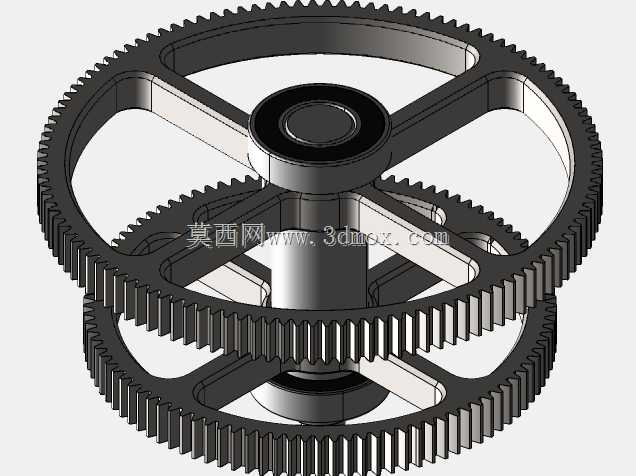

　　设计过程中优先考虑了台架安装的适配性，整体安装边界控制在小型试验台的台面安装范围内，底部安装板预留了与试验台台面连接的定位缺口，可直接通过T型螺栓完成快速固定，无需额外加工过渡安装板；输入轴与输出轴的伸出长度均按照常规试验台的联轴器安装尺寸设计，可直接匹配标准弹性联轴器与水轮机测试端、负载端连接，减少现场安装的适配工作量。功能层面，这套结构可通过更换不同齿数的啮合齿轮组，实现多档传动比的快速切换，满足不同型号水轮机测试时的转速匹配需求，双层齿轮的布局设计在有限的安装空间内提升了传动比的覆盖范围，相比单级齿轮传动结构，在相同传动比需求下整体体积缩小近百分之四十，更适合试验台架紧凑的安装空间。轴系设计上，

　　所有转动部位均预留了润滑脂加注空间，可在长期连续测试过程中定期补充润滑，降低齿轮与轴衬的磨损量，延长测试工装的使用寿命；上下安装板采用轻量化的板式结构，在保证结构刚性的前提下降低了整体自重，方便测试人员在台架搭建过程中完成搬运与位置调整。实际应用中，这套传动结构可直接集成到小型水轮机性能测试台架中，作为动力传输的核心部件，完成水轮机输出动力到测功设备的转速扭矩转换，保证测试过程中动力传递的稳定性，其开放式的结构设计也方便测试人员在试验过程中观察齿轮的运转状态，及时发现啮合异常、轴系窜动等问题，降低测试过程中的设备故障风险。
