变速箱传动曲柄结构设计方案

项目分类:通用机械零部件 发布时间:2022-02-05 ID:536628
  • 变速箱传动曲柄结构设计方案
  • 变速箱传动曲柄结构设计方案
  • 变速箱传动曲柄结构设计方案
  • 变速箱传动曲柄结构设计方案
  • 变速箱传动曲柄结构设计方案
  • 变速箱传动曲柄结构设计方案
  • 变速箱传动曲柄结构设计方案

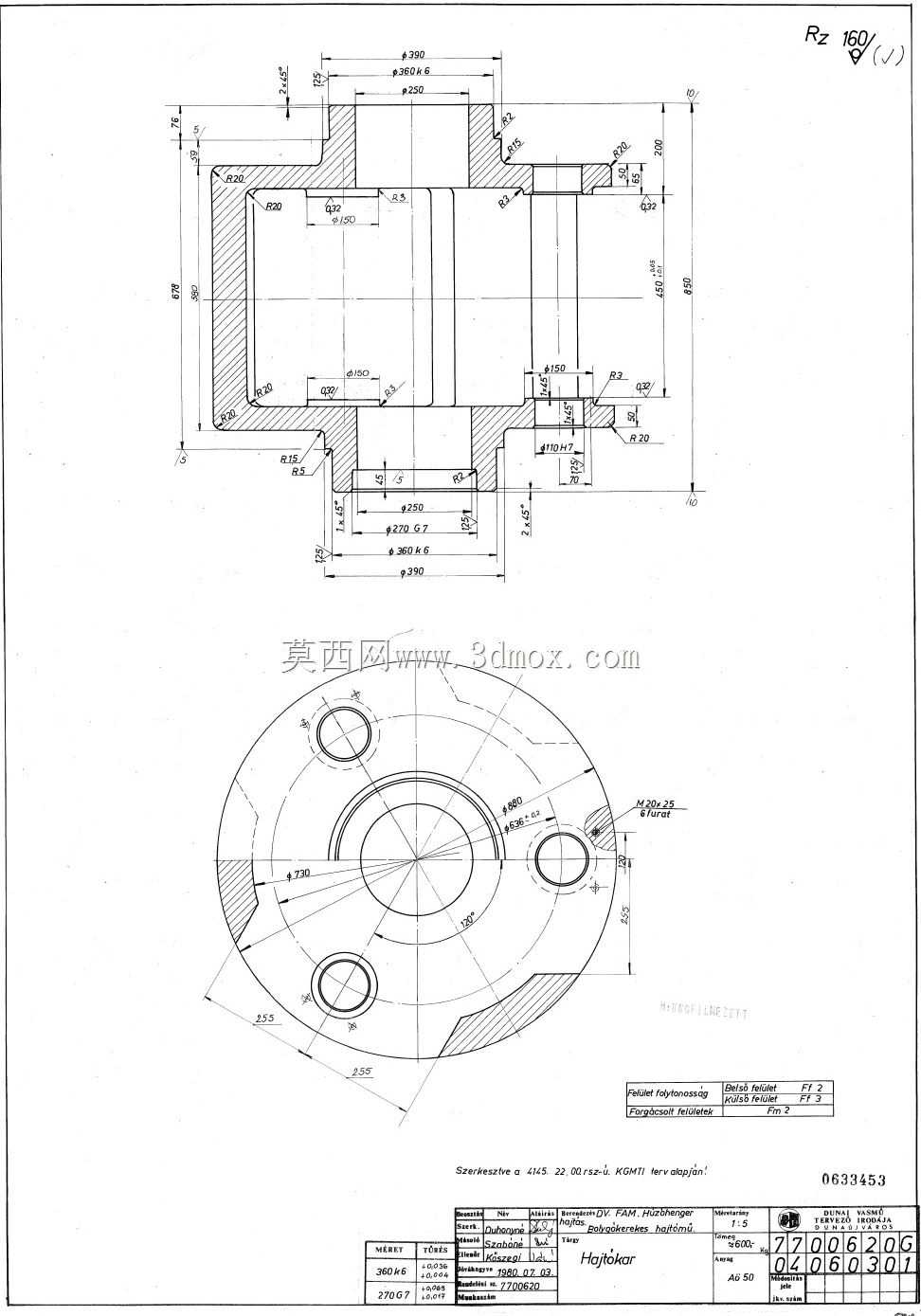

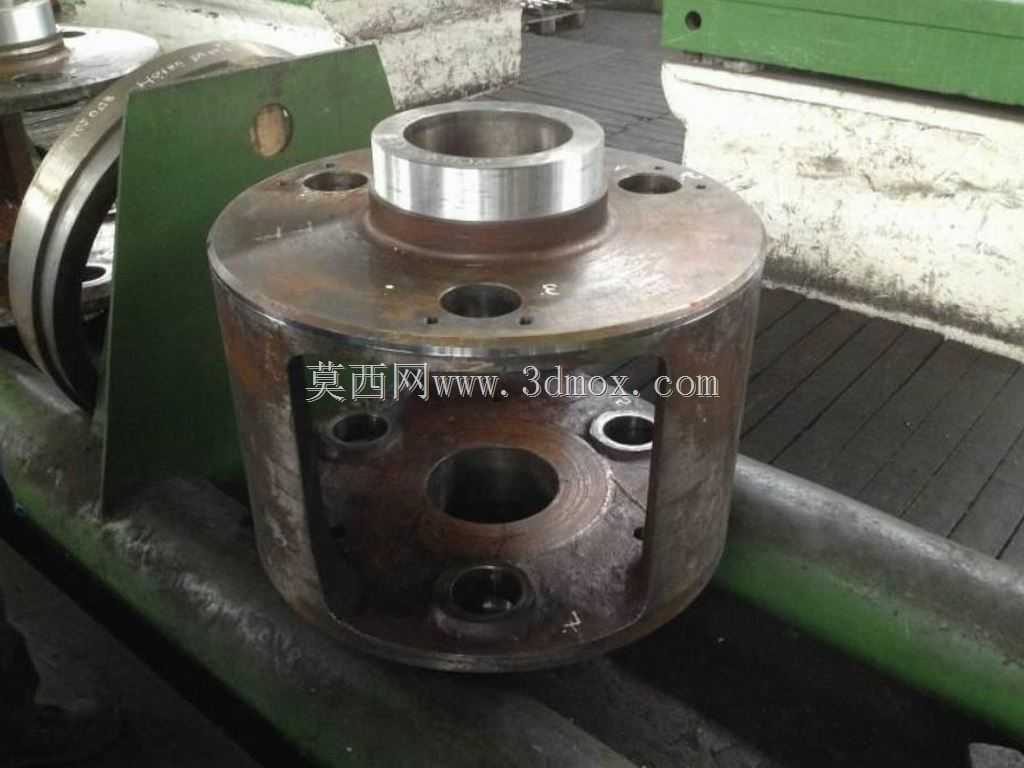

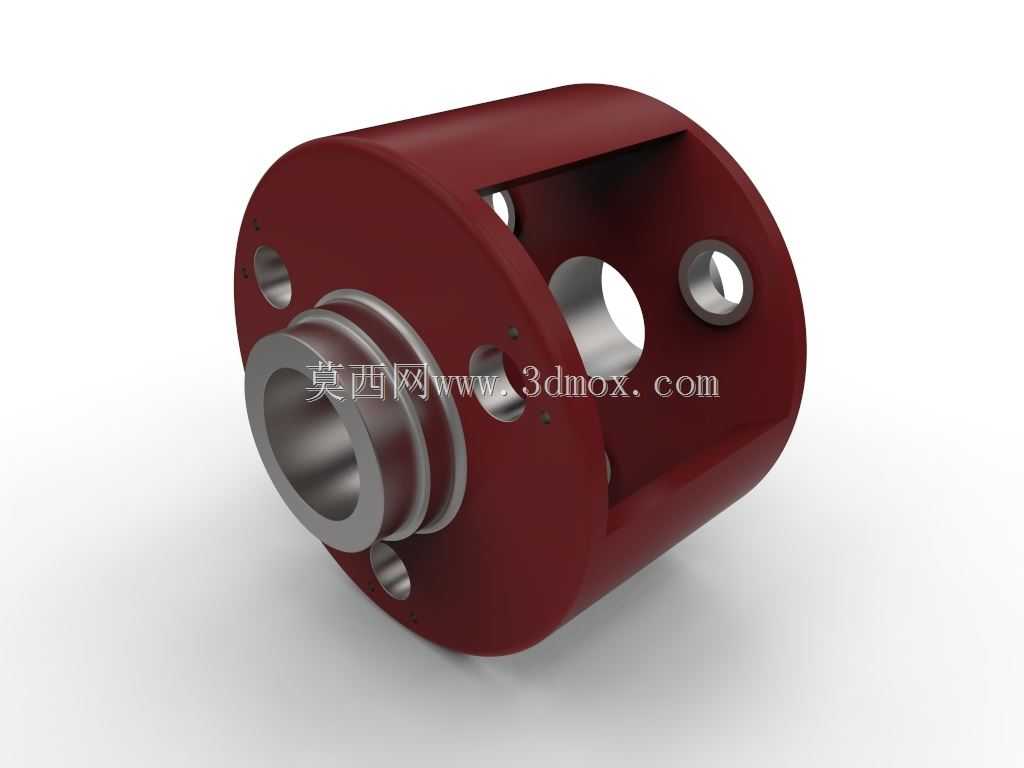

  该零件作为变速箱内部的核心传动连接件,主要应用于商用车手动变速箱、工程机械变速操纵机构中,承担换挡动力传递、行程转换的核心作用,是变速箱操纵系统中连接换挡拨叉与外部操纵杆的关键受力构件。从结构设计来看,主体采用筒式集成化布局,一端设置带同轴度公差要求的阶梯轴颈,用于与变速箱壳体上的衬套配合形成回转支撑,轴颈表面预留有润滑脂槽结构,可在长期往复回转过程中存储润滑介质,降低配合面的磨损速率,延长构件的维护周期。筒身周向均匀分布的多个通孔分为两类,一类是沿径向开设的光孔,用于穿装连接销实现与换挡拨叉的刚性连接,孔位的位置度公差控制在0.02mm以内,保证换挡行程的传递精度,避免出现换挡卡滞、挡位虚位的问题;另一类是沿轴向开设的螺纹孔,

  用于安装端盖实现轴向限位,防止曲柄在往复回转过程中出现轴向窜动。设计过程中充分考虑了安装边界约束,零件的最大外圆直径适配变速箱壳体的预留安装腔尺寸,轴向长度严格匹配操纵机构的布置空间,不会与周边的齿轮、同步器等构件发生运动干涉。从受力特性出发,构件主体采用高强度合金结构钢的等效设计结构,壁厚经过受力仿真优化,在换挡冲击载荷作用下,最大应力集中区域出现在轴颈与筒身的过渡位置,因此该位置设计有R3的圆角过渡,避免应力集中导致的构件断裂失效。实际应用中,该曲柄的回转角度范围与变速箱的换挡行程完全匹配,通过绕轴颈的定轴回转,将外部操纵杆的摆动行程转化为拨叉的轴向移动行程,实现不同挡位齿轮的啮合切换。零件的配合面均设置有明确的粗糙度要求,

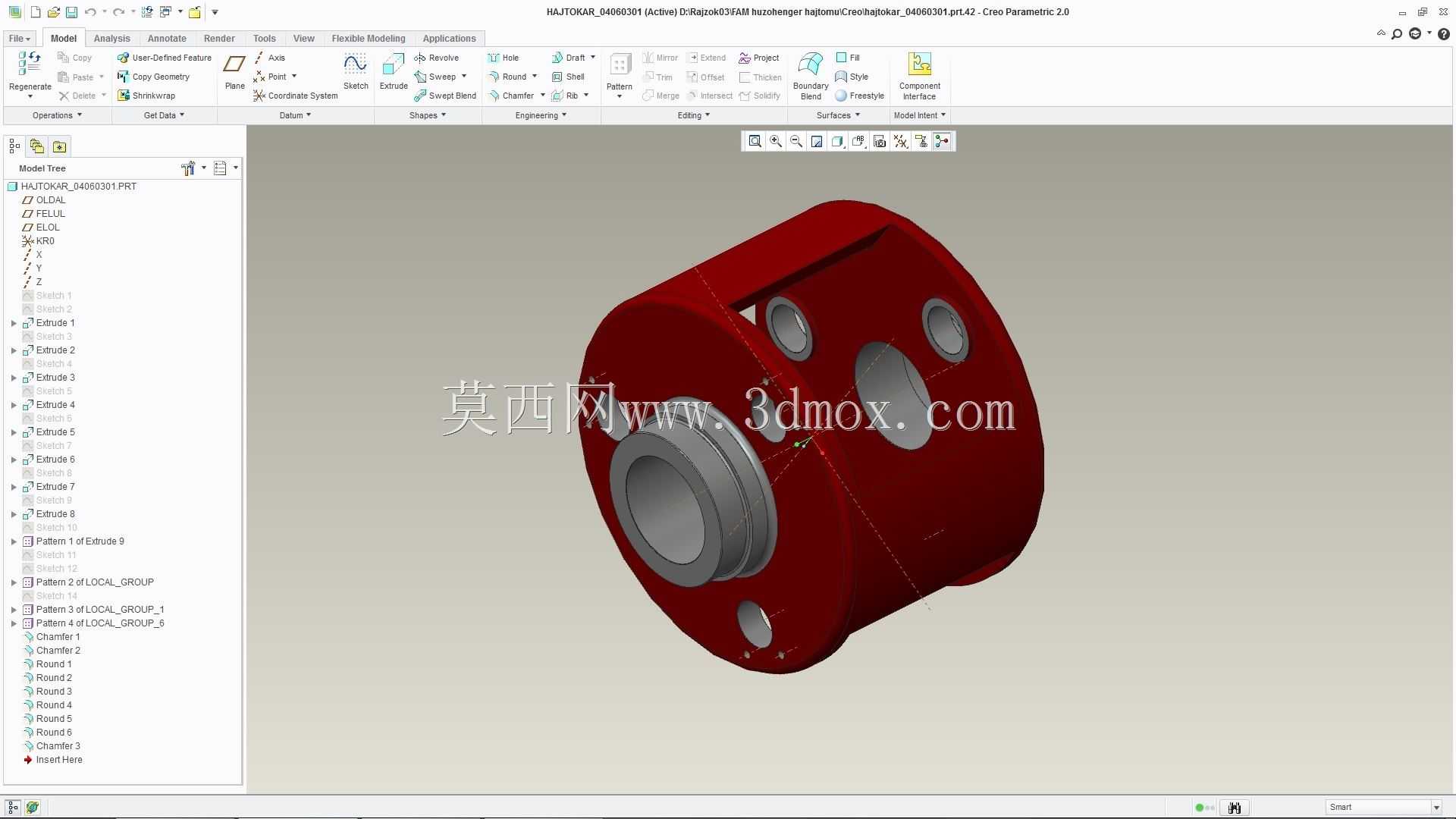

  与衬套配合的轴颈表面粗糙度达到Ra1.6,保证回转过程的平顺性,连接销孔的表面粗糙度达到Ra3.2,保证连接的紧密性,避免长期使用后出现销孔磨损导致的换挡旷量。在三维建模过程中,所有特征均采用参数化设计方式,关键尺寸可根据不同型号变速箱的安装需求进行快速调整,适配不同扭矩等级、不同挡位数的变速箱操纵机构设计需求,结构上没有冗余的设计特征,在保证结构强度的前提下尽可能降低零件自重,减少变速箱操纵过程的惯性阻力,提升换挡操作的手感。
