生物质燃烧用毒气过滤处理装置

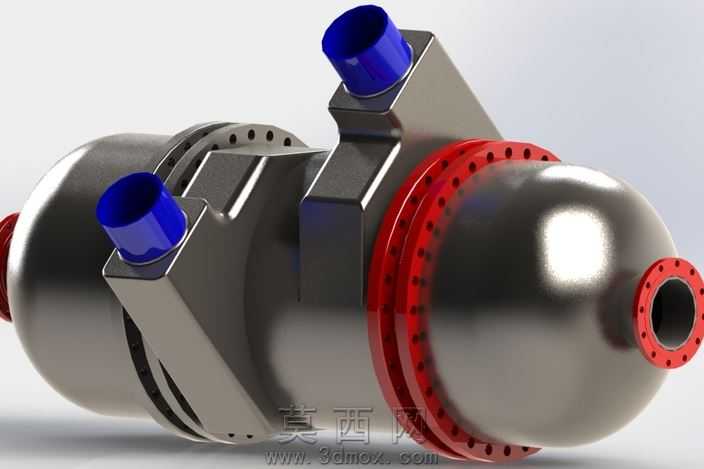

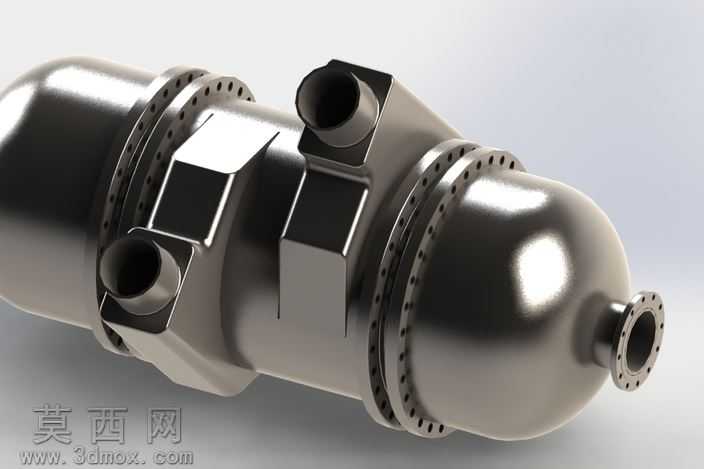

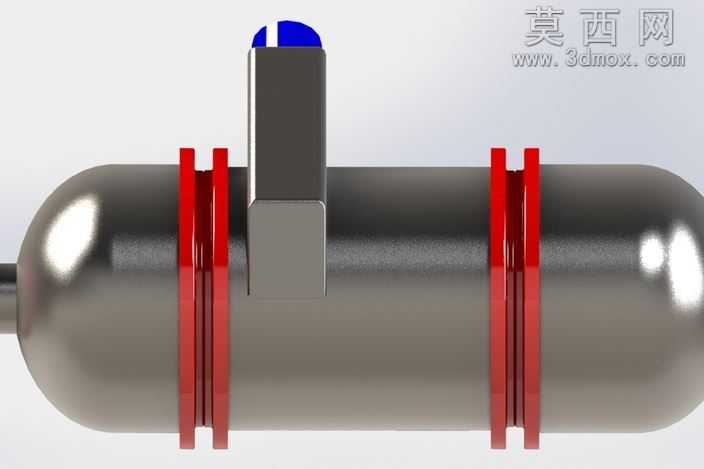

本作品为针对生物质燃烧场景设计的毒气处理装置三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以回转体特征为基础构建两端的球形承压腔体，通过拉伸、切除命令完成中部多面体连接段的造型，精准还原法兰连接边的均匀分布螺栓孔结构，对侧面两个进气接口、端部排气接口的管径、壁厚参数做了符合工业管路标准的设定，保证接口尺寸可与常规通风管路直接适配。渲染阶段采用金属材质球模拟装置的不锈钢壳体质感，调整环境光反射参数凸显壳体表面的金属高光与曲面弧度，对法兰边缘的机加工纹理做了细微凹凸贴图处理，让整体渲染效果更贴近真实工业设备的金属质感。结构设计上采用双腔连通式布局，中部多面体段预留了滤材装填空间，两端球形腔体可实现气流的缓流稳压，侧面两个切向布置的进气接口可让含毒烟气在腔体内形成旋流，延长烟气与滤材的接触路径，端部带法兰的排气接口可直接对接后续排风管路，法兰边的螺栓孔采用圆周阵列命令生成，孔位间距、孔径均符合管路法兰的通用标准，保证装置的安装适配性。设计思路围绕生物质燃烧产生的含焦油、颗粒物及有害组分的烟气处理需求展开，摒弃了传统直筒式过滤腔的短流缺陷，通过球形腔体的扩容作用降低烟气流速，切向进气的结构设计可借助离心力提前分离大颗粒烟尘，减少滤材的堵塞概率，中部的法兰连接结构可实现腔体的快速拆解，方便后续滤材更换与腔体内部清理，整体模型的所有配合面均做了公差预留，可直接导出工程图用于实际生产加工，各部件的建模过程保留了完整的特征树，可根据实际处理风量需求调整腔体容积、接口管径等参数，适配不同功率的生物质燃烧设备配套使用。
