工业蒸汽系统凝结水回收疏水装置

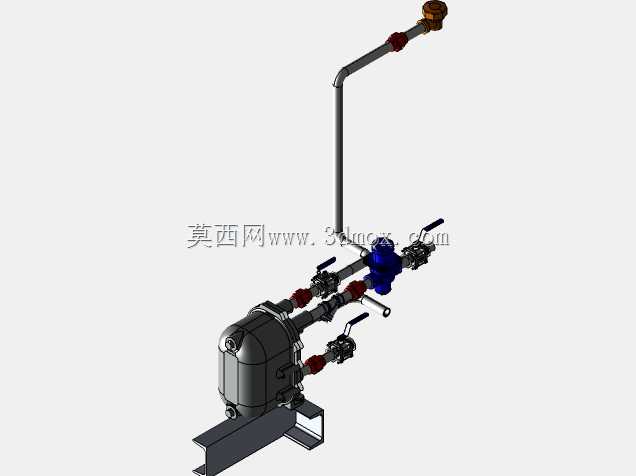

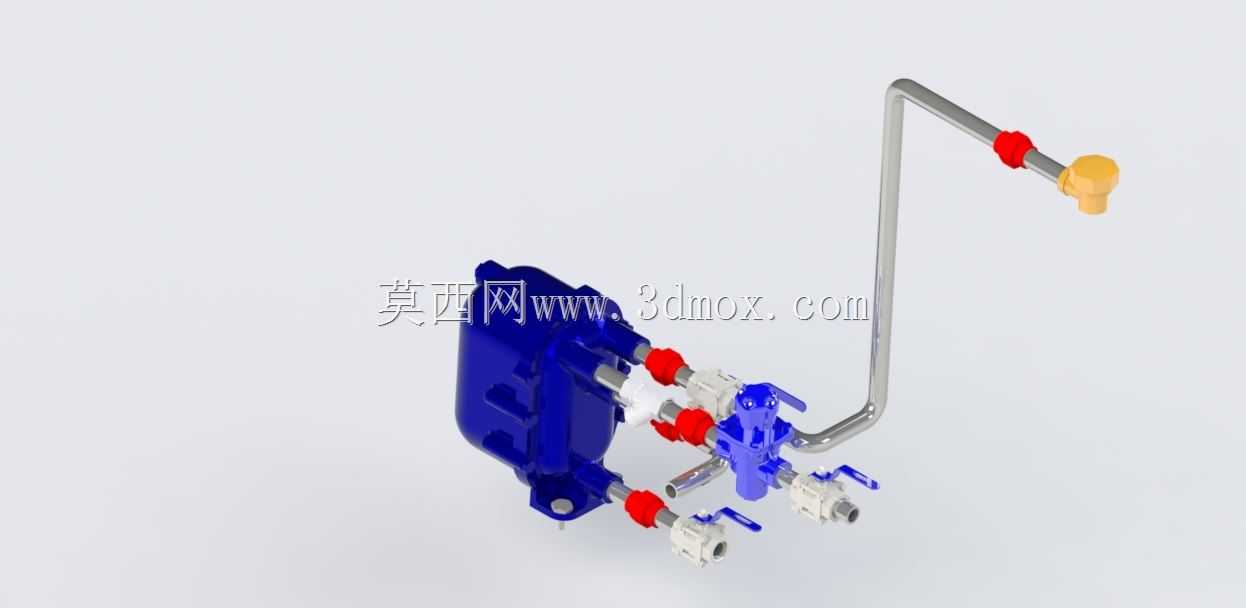

　　在饱和蒸汽输配与换热的工业场景里，凝结水的及时排出直接决定整个蒸汽系统的运行效率，这套装置的核心作用就是在阻隔蒸汽泄漏的前提下，将换热设备、蒸汽管路中产生的凝结水顺畅导出，避免管路出现水击、换热效率下降、设备腐蚀等常见问题。从现场安装的实际需求出发，整套组件采用集成化布局，主体疏水单元为立式铸钢壳体结构，侧面预留的三个接口分别对应凝结水入口、旁通通路、排污通路，所有接口均采用标准管螺纹连接，现场配管时不需要额外加工过渡接头，能直接对接不同管径的蒸汽支管。

　　设计阶段最先考虑的是现场运维的便利性，旁通管路配置的手动截止阀采用蓝色手轮标识，和管路上红色的锁紧固定件形成明确的视觉区分，运维人员巡检时能快速识别操作部件，不需要额外核对管路标识牌。引出的检测管路采用弯折成型的不锈钢硬管，末端设置的取样阀可以在设备运行时随时采集凝结水样本，判断疏水阀的工作状态，排查是否存在蒸汽泄漏、排水不畅等故障，管路弯折处的曲率半径经过核算，既保证管路内部流道顺畅无积液死角，也控制了整体安装占用的空间，不会和周边的桥架、其他管线产生干涉。

　　从安装边界来看，整套装置的横向安装宽度控制在400mm以内，纵向高度从底部安装基面到顶部管路最高点不超过350mm，引出的检测管水平伸出长度为280mm，安装时只需要在设备旁预留500*400mm的操作空间，就能满足日常阀门操作、部件拆装的需求。底部的疏水单元自带安装固定脚，脚座上预留的螺栓孔可以直接固定在混凝土基础或者型钢支架上，不需要额外设计制作安装托架，能减少现场安装的工作量。

　　功能设计上，整套阀组兼顾了正常运行、故障检修、应急旁通三种工况的使用需求：正常运行时，凝结水从入口进入疏水主体，内部的浮球感应液位变化，自动开启排水阀排出凝结水，蒸汽被阻隔在管路内部不会外泄；当疏水主体需要检修更换时，可以关闭前后的截止阀，打开旁通通路临时排水，不需要关停整个蒸汽回路，能最大程度降低设备维护对生产的影响；底部的排污阀可以在系统停机时排空内部积存的杂质、锈渣，避免杂质卡涩疏水阀内部运动部件，延长设备的使用寿命。

　　管路连接部位全部采用硬密封加密封垫的双重密封结构，能承受1.6MPa的常规蒸汽工作压力，适配绝大多数工业生产用饱和蒸汽系统的压力等级。管路上的红色锁紧件采用快装结构，拆装时只需要松开卡扣就能分离管路，不需要整段切割管路，后期更换易损件的效率比传统螺纹连接提升不少。在建模过程中，所有部件的配合公差都按照机械设计手册的管法兰、阀门连接标准设定，运动部件比如截止阀的阀杆升降行程、手轮转动空间都做了干涉检查，确保模型导入装配环境后，能直接用于管路布局设计、安装模拟，不需要再做额外的结构调整。

　　实际应用场景覆盖化工、食品加工、纺织印染、医药生产等所有使用蒸汽换热的行业，不管是换热站的主蒸汽管路，还是单台换热设备的支管，都可以直接套用这套集成阀组，不用再单独采购疏水阀、截止阀、接头、管路等零散部件逐一拼装，能减少设计人员的选型绘图工作量，也能避免现场零散拼装出现的密封点过多、布局杂乱的问题。装置的整体布局充分考虑了现场操作的人体工程学，所有阀门的手轮安装高度都距离操作基面1.2-1.5m之间，运维人员站在地面就能完成所有操作，不需要额外搭设操作平台。引出的取样阀出口朝向斜下方，取样时凝结水不会喷溅到操作人员身上，细节设计完全贴合现场实际使用的需求。
